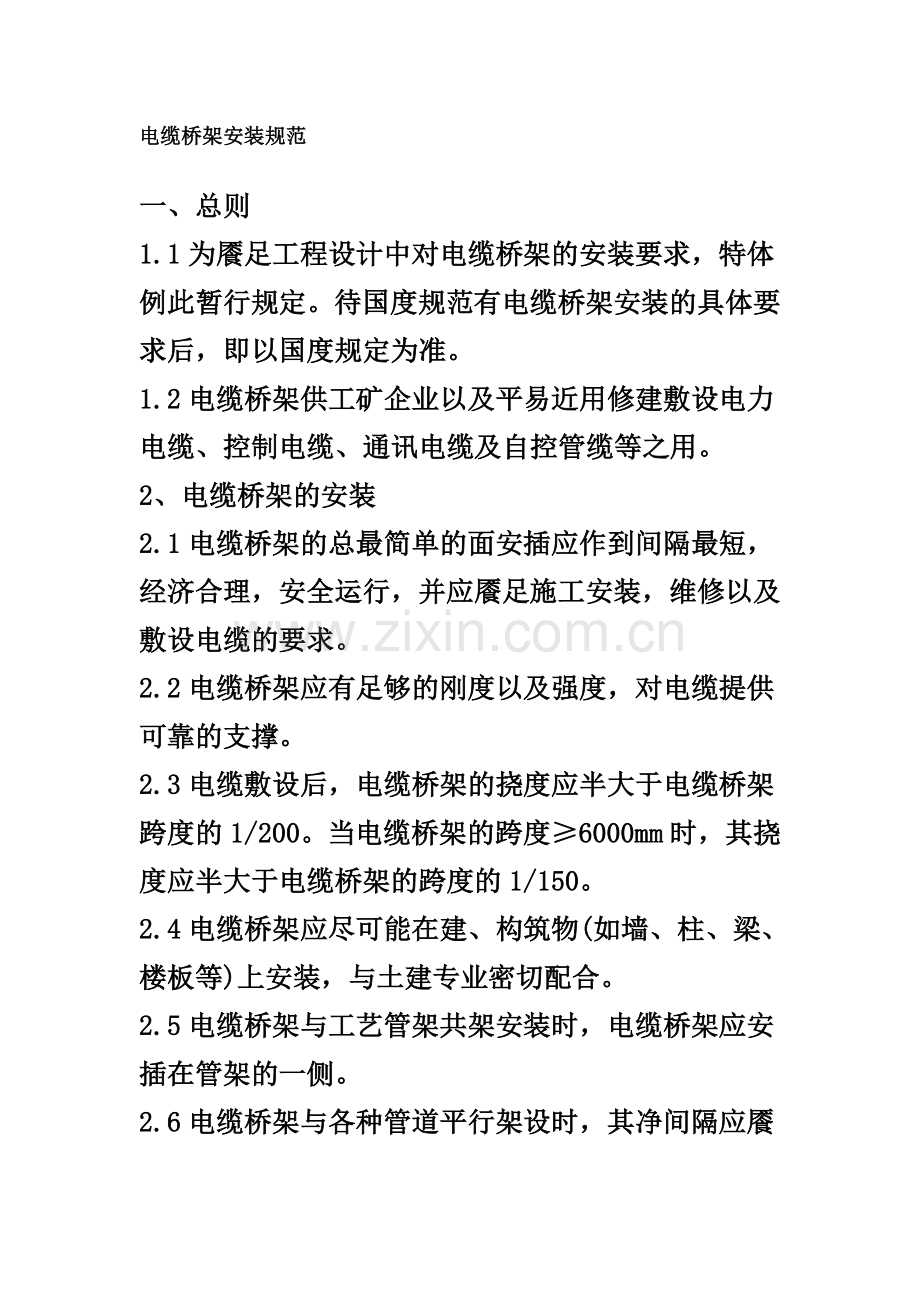

电缆桥架安装规范
一、总则
1.1为餍足工程设计中对电缆桥架的安装要求，特体例此暂行规定。待国度规范有电缆桥架安装的具体要求后，即以国度规定为准。
1.2电缆桥架供工矿企业以及平易近用修建敷设电力电缆、控制电缆、通讯电缆及自控管缆等之用。
2、电缆桥架的安装
2.1电缆桥架的总最简单的面安插应作到间隔最短，经济合理，安全运行，并应餍足施工安装，维修以及敷设电缆的要求。
2.2电缆桥架应有足够的刚度以及强度，对电缆提供可靠的支撑。
2.3电缆敷设后，电缆桥架的挠度应半大于电缆桥架跨度的1/200。当电缆桥架的跨度≥6000mm时，其挠度应半大于电缆桥架的跨度的1/150。
2.4电缆桥架应尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。
2.5电缆桥架与工艺管架共架安装时，电缆桥架应安插在管架的一侧。
2.6电缆桥架与各种管道平行架设时，其净间隔应餍足下列要求：

2.6.1电缆桥架与一般工艺管道(如压缩空气嗓道等)平行架设时不小于400mm。
2.6.2电缆桥架与具备腐化性液体管道平行架设时不小于500mm。
2.6.3电缆桥架不宜在输送具备腐化性液体管道的下方或具备腐化性气体管道上方平行安装。当无法避免时，应不小于500mm。且其间应用防腐隔板隔开。
2.6.4电缆桥架与热力管道平行架设，热力管道有保暖层时不小于500mm，无保暖层时不小于1000mm。
2.6.5电缆桥架不宜在热力管道的上方平行安装，当无法避免需在热力管道上方平行安装时，应不小于1000mm，其间应采取有效的隔热办法。
2.7电缆桥架与各种管道交织时，其净间隔应餍足下列要求：
2.7.1电缆桥架与一般工艺管道交织时，不小于300mm。
2.7.2电缆桥架与具备腐化性液体管道下方或具备腐化性气体管道上方交织时，应不小于500mm，且在交织处用防腐化盖板将电缆桥架保护起来，其盖板长度应不小于d+2000mm，(d为管道外径)。
2.7.3电缆桥架与热力管道交织，热力管道有保暖层时，应不小于500mm，无保暖层时，应不小于

1000mm，且在交织处应用隔热板(例如石棉板)将电缆桥架保护起来，隔热板长度应不小于d+2000mm。(d为热力管道保暖层的外径)
2.7.4电缆桥架与空调管道平行时不小于300mm。也可以在下边不小于300mm.交叉时采取隔热防腐措施。
2.8电缆桥架穿墙安装时，应根据环境前提，采用密封装置：
2.8.1电缆桥架从正常环境穿墙进入防火、防爆的环境时，墙上应安装相应的密封装置。
2.8.2电缆桥架从室内穿墙至室外时，在墙的外侧应采取防雨办法。
2.8.3电缆桥架从室内穿墙至室外较高处安装时，电缆桥架应先向下倾斜延伸适当间隔，之后再向上架设，防止雨水顺电缆桥架流入室内。
2.8.4电缆桥架过伸缩沉降缝时，电缆桥应断开，断开间隔以100mm左右为宜。
2.9两组电缆桥在同一横梁上安装时，两组电缆桥之间的净间隔应不小于50mm。
2.10敷设10kV及以上电缆的电缆桥架多层安装时，其层间距一般不小于300mm。
2.11电缆桥架到楼板、梁或其他障碍物等的底部的间隔应不小于

300mm。
2.12一般环境下，支撑电缆桥的各托臂之间的间隔以1.5~3左右为宜，并根据具体环境校验。
2.13电缆桥架水安然装时，其直接板毗连处不该置于跨度的1/2处或支撑点上。
2.14电缆桥架安装时出现的悬臂段，一般不患上跨越1000mm。
2.15电缆桥架不该作行人通道施用。
2.16鄙人列环境之一者，电缆桥架应加保护罩：
2.16.1电缆桥架在户外安装时，其最上层或每层。
2.16.2电缆桥架在铁算子板或相近是的带孔装置下安装时，其最上层电缆桥架应加保护罩，要是最上层电缆桥架宽度小于基层的桥架宽度时，基层电缆桥架亦加保护罩。
2.16.3电缆桥架垂直安装时，离地点地最简单的面2m之内的电缆桥架。
2.16.4电缆桥架安装在容易受到4电缆桥架安装在容易受到机械损伤的处所。
2.16.5电缆桥架安装在多粉尘的场所。
2.16.6有特殊要求的场所。
2.17电缆桥架内敷设的电缆，应用尼龙卡带，绑线或金属卡子举行固定，固定点要求如下：
2.17.1水平敷设时，电缆首末两头及转弯、电缆中间接头的两头处。
2.17.2垂直敷设时，每隔1000~

1500mm。
2.17.3不同标高的端部。
2.18对膨胀螺栓的施工及其注重的事变应按国度标准GBJ232-82的要求举行。
三、电缆桥架的接地佛
3.1电缆桥架应举行可靠的接地。
3.2正常媒质场所宜单独敷设接地干线，若将电缆桥架作为接地干线时，应校验电缆桥的截面积是不是餍足接地短路电流的要求。并应保证所有的毗连点，具备良好的电气通路，例如在搭钮接板，多节二通等毗连处需加跨接线。
3.3安装在具备爆炸伤害场所的电缆桥架，如无法与已有的接地干线毗连时，必需单独敷设接地干线的体式格局举行接地。
3.4电缆桥架的安装及设计还应符合现行有关国度标准以及规范的规定
