2014学年第一学期期中试卷
课程：汽车机械基础 使用班级： 命题人：

学号： 班级： 姓名： 成绩：

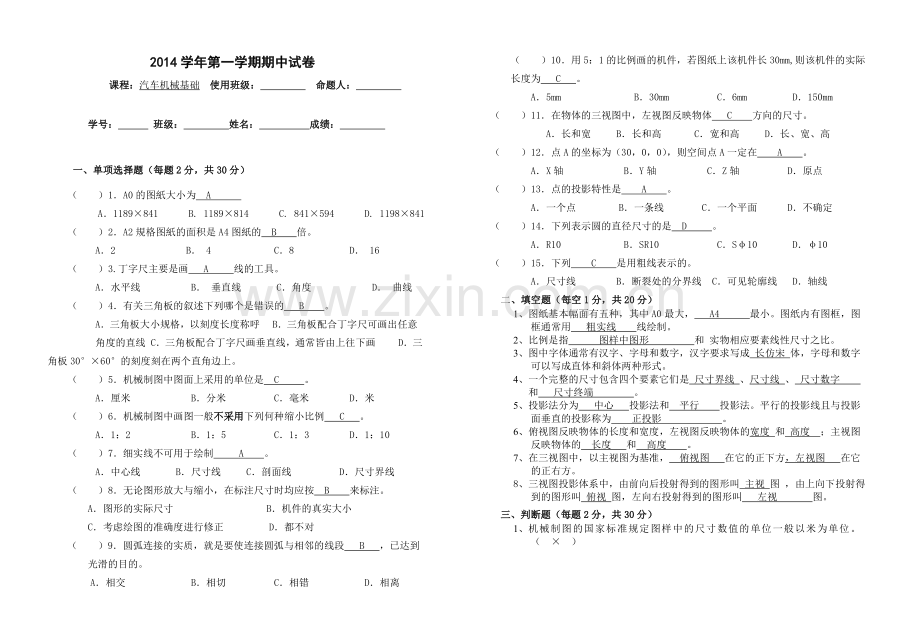

一、单项选择题（每题2分，共30分）
（ ）1．A0的图紙大小为 A
A．1189×841 B. 1189×814 C. 841×594 D. 1198×841
（ ）2．A2規格图紙的面积是A4图紙的 B 倍。
A．2 B． 4 C．8 D． 16
（ ）3.丁字尺主要是画 A 线的工具。
A．水平线 B． 垂直线 C．角度 D． 曲线
（ ）4．有关三角板的叙述下列哪个是错误的 B 。
A．三角板大小规格，以刻度长度称呼 B．三角板配合丁字尺可画出任意 角度的直线 C．三角板配合丁字尺画垂直线，通常皆由上往下画 D．三角板30°×60°的刻度刻在两个直角边上。
（ ）5．机械制图中图面上采用的单位是 C 。
A．厘米 B．分米 C．毫米 D．米
（ ）6．机械制图中画图一般不采用下列何种缩小比例 C 。
A．1：2 B．1：5 C．1：3 D．1：10
（ ）7．细实线不可用于绘制 A 。
A．中心线 B．尺寸线 C．剖面线 D．尺寸界线
（ ）8．无论图形放大与缩小，在标注尺寸时均应按 B 来标注。
A．图形的实际尺寸 B．机件的真实大小
C．考虑绘图的准确度进行修正 D．都不对
（ ）9．圆弧连接的实质，就是要使连接圆弧与相邻的线段 B ，已达到光滑的目的。
A．相交 B．相切 C．相错 D．相离
（ ）10．用5：1的比例画的机件，若图纸上该机件长30mm,则该机件的实际长度为 C 。
A．5mm B．30mm C．6mm D．150mm
（ ）11．在物体的三视图中，左视图反映物体 C 方向的尺寸。
A．长和宽 B．长和高 C．宽和高 D．长、宽、高
（ ）12．点A的坐标为（30，0，0），则空间点A一定在 A 。
A．X轴 B．Y轴 C．Z轴 D．原点
（ ）13．点的投影特性是 A 。
A．一个点 B．一条线 C．一个平面 D．不确定
（ ）14．下列表示圆的直径尺寸的是 D 。
A．R10 B．SR10 C．Sφ10 D．φ10
（ ）15．下列 C 是用粗线表示的。
A．尺寸线 B．断裂处的分界线 C．可见轮廓线 D．轴线
二、填空题（每空1分，共20分）
1、 图纸基本幅面有五种，其中A0最大， A4 最小。图纸内有图框，图框通常用 粗实线 线绘制。
2、 比例是指 图样中图形 和 实物相应要素线性尺寸之比。
3、 图中字体通常有汉字、字母和数字，汉字要求写成 长仿宋 体，字母和数字可以写成直体和斜体两种形式。
4、 一个完整的尺寸包含四个要素它们是 尺寸界线 、尺寸线 、 尺寸数字
和 尺寸终端 。
5、 投影法分为 中心 投影法和 平行 投影法。平行的投影线且与投影面垂直的投影称为 正投影 。
6、 俯视图反映物体的长度和宽度，左视图反映物体的宽度 和 高度 ；主视图反映物体的 长度 和 高度 。
7、 在三视图中，以主视图为基准， 俯视图 在它的正下方，左视图 在它的正右方。
8、三视图投影体系中，由前向后投射得到的图形叫 主视 图 ，由上向下投射得到的图形叫 俯视 图，左向右投射得到的图形叫 左视 图。
三、判断题（每题2分，共30分）
1、 机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。 （ × ）

图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。×
2、 图样中标题栏通常放在图框的左下角。 （ ×）
4、机械制图中，图线一般只有粗线和细线，其宽度之比为2：1。 （ × ）
5、机件的尺寸可以在几个视图中标注。 （ × ）
6、机械制图中常用的投影方法为中心投影法。 （ × ）
7、三视图中，三个投影面两两垂直，三个投影面分别为：正面，侧面和水平面。×
8、绘图中所用的铅笔，H前面的数字越大，表示铅芯越硬。 （ ∨ ）
9、零件的实际尺寸位于所给定的两个极限尺寸之间，则该零件的尺寸合格。（ ∨）
10、某尺寸的上偏差一定大于下偏差。 （ ∨ ）
11、相互配合的孔和轴，其基本尺寸必须相同。 （ ∨ ）
12、凡在配合中可能出现间隙的，其配合性质一定是间隙配合。 （ × ）
13、为了减小相对运动时的摩擦与磨损，表面粗糙度的值越小越好。 （ × ）
14、一般以靠近零线的那个偏差作为基本偏差。 （ × ）
15、在间隙配合中，孔的公差带都处于轴的公差带的下方。 （ × ）
四、作图题（共2题，每题10分，共20分）

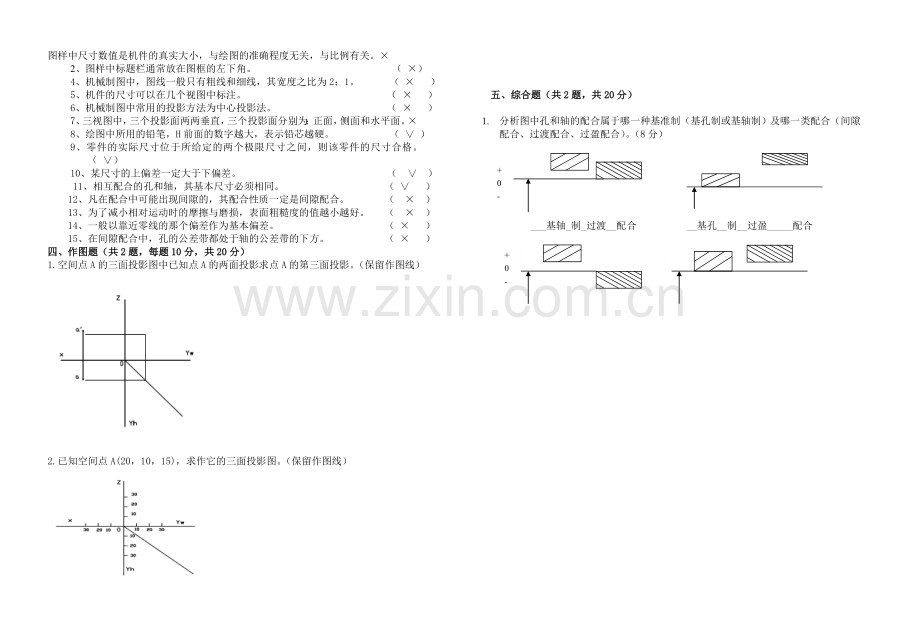

1.空间点A的三面投影图中已知点A的两面投影求点A的第三面投影。（保留作图线）

2.已知空间点A(20，10，15)，求作它的三面投影图。（保留作图线）

五、综合题（共2题，共20分）

1. 分析图中孔和轴的配合属于哪一种基准制（基孔制或基轴制）及哪一类配合（间隙配合、过渡配合、过盈配合）。（8分）

+
0
-

___基轴_制_过渡__配合 __基孔__制__过盈_____配合

+
0
-

___基轴___制___间隙__配合 ____基孔__制__过渡__配合

孔公差带 轴公差带

3、一轴的尺寸公差带如图所示，试根据此图解答下列问题：（12分）
⑴、轴的基本尺寸是多少？
⑵、轴的基本偏差是多少？
+0 .057
⑶、计算轴的最大、最小极限尺寸及尺寸公差。

+0.011
[1] 轴的基本尺寸是56mm

φ56
[2] 轴的基本偏差是+0.011
下偏差。
ei=+0.011mm

[3]计算轴的最大、最小极限尺寸及尺寸公差。
dmax=d+es=56+（+0.057）=56.057mm
dmin=d+ei=56+（+0.011）=56.011mm
Ts=︱es-ei︱=︱+0.057-（+0.011）︱=0.046mm
