姓名 班级 学号

班级
二十冶技工学校
铆焊一班专业《机械制图》试题
题号
一
二
三
四
总分
分数

一、填空题.(1分×15＝15分）
1、视图分为基本视图、 、 、斜视图四种。
2、三视图的投影规律：长对正、高________、宽________。
3、可见轮廓线应画________线,不可见轮廓线应画________线。
4、标注尺寸一般应包括________、________、________三要素。
5、基本几何体按表面特征分为 立体和 立体.
6、剖视图分为________、半剖视图、 三种。
7、螺纹规定的五要素牙型、________、________、________螺距和导程。
二、判断题。(2分×10＝20分）
( )1、“H”表示硬性铅笔，数字越大表示铅芯越硬。
（ )2、机件的真实大小与图样上图形的大小以及绘图的准确度有关。
（ )3、定位尺寸是确定各组成部分之间相对位置的尺寸。
（ )4、当平面垂直投影面时,投影积聚成一条线段。
（ ）5、某直线侧投影是一条反映实长的斜线 ，则直线为一般位置线。
( ）6、当截平面与圆柱轴线倾斜，截交线为圆。
（ ）7、局部视图是可以移位配置的基本视图。
（ ）8、断面图与剖视图的表示方法相同。
( )9、机件的肋、轮辐及薄壁等,如按纵向剖切，不画剖面线.
( ）10、在各视图中，同一零件的剖面线方向和间隔不一定一致。
三、选择题。（2分×10＝20分）
题号
1
2
3
4
5
6
7
8
9
10
答案

1、图样上所标注的尺寸是 （ )
A、放大比例的尺寸; B、缩小比例的尺寸; C、机件实际尺寸
2、在尺寸标注中C2代表的倒角是 （ ）
A、2×45°； B、2×30°; C、2×15°
3、在尺寸标注中代表厚度的符号是 ( ）
A、t ; B、 Φ ； C、SR
4、两孔中心距的尺寸是 ( )
A、外形尺寸; B、定形尺寸 ； C、定位尺寸
5、两立体相交所得之交线称为 （ )
A、截交线; B、相贯线； C、过渡线
6、螺纹的公称直径是指螺纹的 ( ）
A、大径; B、中径; C、 小径
7、标注为M10—6g的螺纹是 ( )
A、细牙普通螺纹; B、粗牙普通螺纹; C、管螺纹
8、标注为M10×1-6g的螺纹是 （ )
A、细牙普通螺纹； B、粗牙普通螺纹； C、管螺纹
9、双线螺纹的导程Pn=2，则其螺距是 （ ）
A、P=4； B、P=2； C、P=1
10、直线AB//正面，则直线在正面投影为 （ ）
A、实长 B、比原来短 C、比原来长

四、作图。（45分）
1、已知A点的坐标为（10，15，20），求A点的三面投影。（8分）

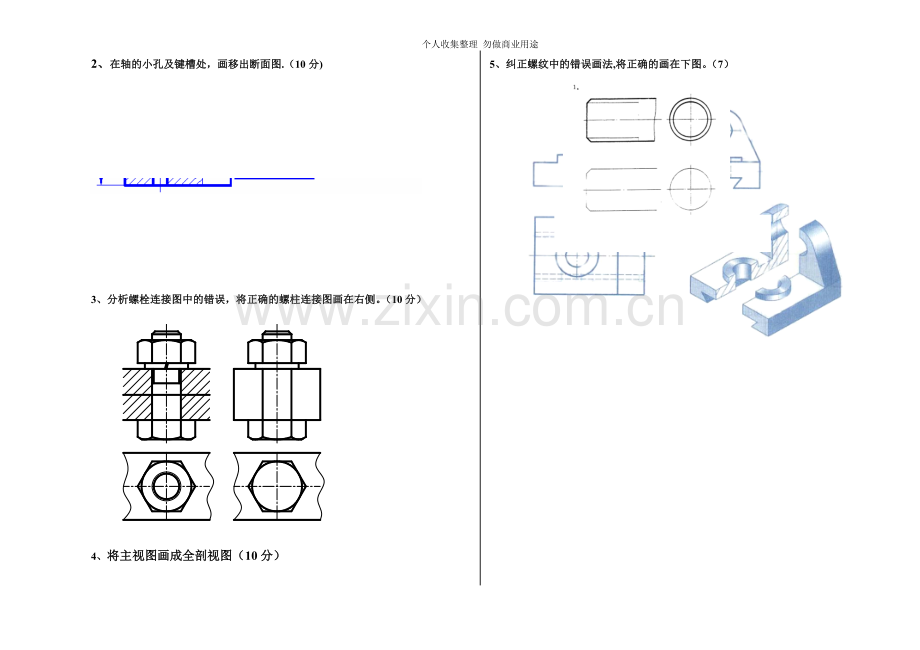

2、在轴的小孔及键槽处，画移出断面图.（10分)

3、分析螺栓连接图中的错误，将正确的螺柱连接图画在右侧。（10分）

4、将主视图画成全剖视图（10分）

5、纠正螺纹中的错误画法,将正确的画在下图。（7）
