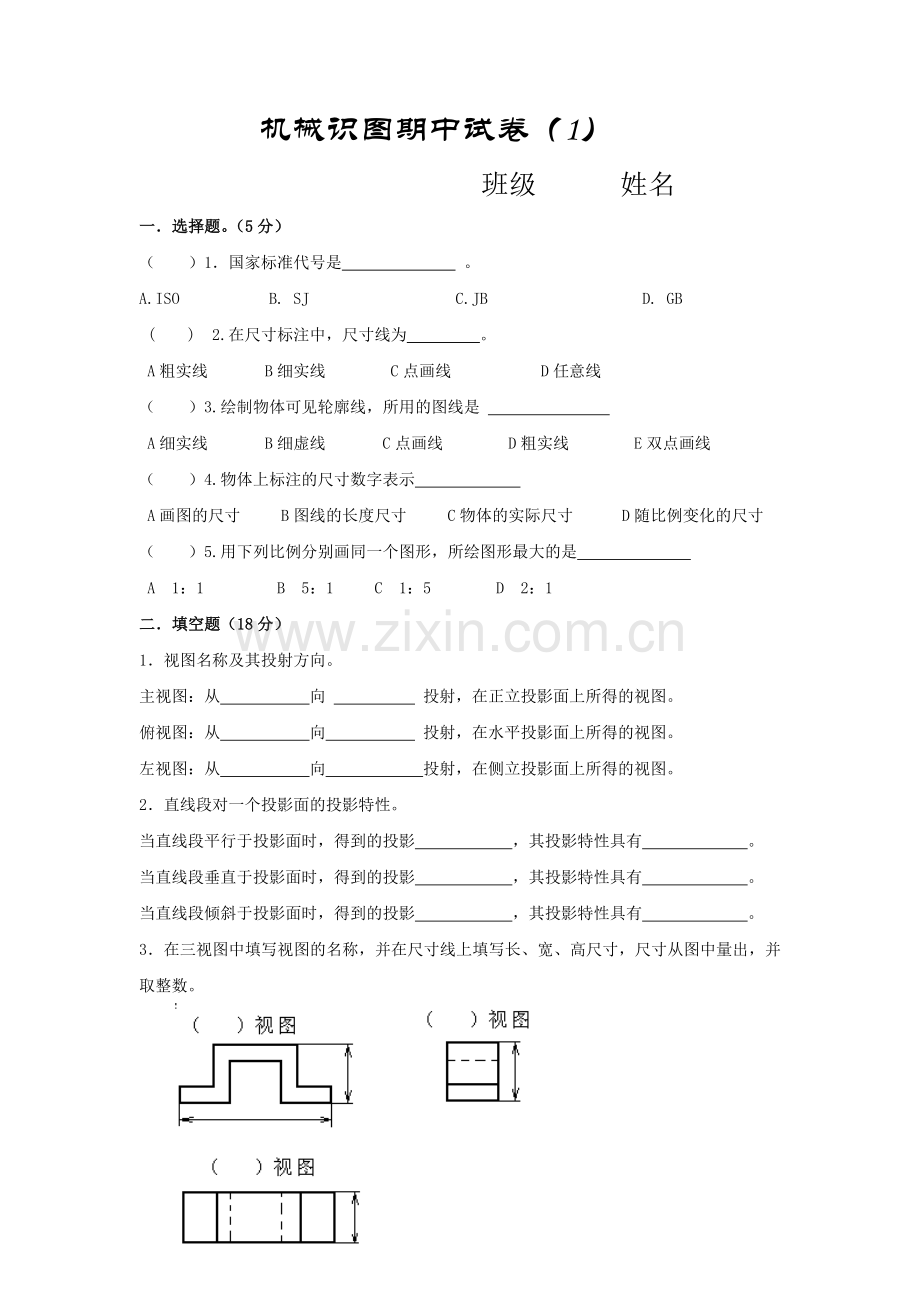

机械识图期中试卷（1）
班级 姓名
一．选择题。（5分）
（ ）1．国家标准代号是 。
A.ISO B. SJ C.JB D. GB
( ) 2.在尺寸标注中，尺寸线为 。
A粗实线 B细实线 C点画线 D任意线
（ ）3.绘制物体可见轮廓线，所用的图线是
A细实线 B细虚线 C点画线 D粗实线 E双点画线
（ ）4.物体上标注的尺寸数字表示
A画图的尺寸 B图线的长度尺寸 C物体的实际尺寸 D随比例变化的尺寸
（ ）5.用下列比例分别画同一个图形，所绘图形最大的是
A 1：1 B 5：1 C 1：5 D 2：1
二．填空题（18分）
1．视图名称及其投射方向。
主视图：从 向 投射，在正立投影面上所得的视图。
俯视图：从 向 投射，在水平投影面上所得的视图。
左视图：从 向 投射，在侧立投影面上所得的视图。
2．直线段对一个投影面的投影特性。
当直线段平行于投影面时，得到的投影 ，其投影特性具有 。
当直线段垂直于投影面时，得到的投影 ，其投影特性具有 。
当直线段倾斜于投影面时，得到的投影 ，其投影特性具有 。
3．在三视图中填写视图的名称，并在尺寸线上填写长、宽、高尺寸，尺寸从图中量出，并取整数。

三．作图题
1．求作第三投影，并说出平面的名称。（11分）
平面ABCD与V面
平面ABCD与H面
平面ABCD与W面
平面ABCD是 面
平面ABCD 实形。
（有、无）

2．已知点的坐标，作点的三面投影。C(20,15,25)﹑B(20,10,15)

3．根据下列直线的两面投影，判断直线对投影面的相对位置（填空），并作出直线的第三投影。（10分）

4．用图中所给半径R，作圆弧光滑连接两已知线段。（5分）

5．用图中所给内切圆弧半径R，光滑连接两圆弧。（10分，每个步骤2分）

6．尺寸注法改错：找出图中尺寸注法错误，将正确的尺寸标注在右方图中。（12分，每处2分）

A卷（注意：101A、101B、10（3+2）A、10（3+2）C班级的同学选作A卷）
1． 已知A点的三面投影，B点A点之左20mm，之上10mm，之后15mm，C点在A点的正后方10mm，求点B、C的三面投影。（9分）

2．已知A、B、C各点对投影面的距离，作各点的三面投影。（9分）

B卷（注意： 106A、106B班的同学选作B卷）
1．根据三视图，画出下列物体的正等轴测图。

2． 注出直线AB、CD的另两面投影符号，在立体图中标出A、B、C、D，并填空说明其空间位置。
