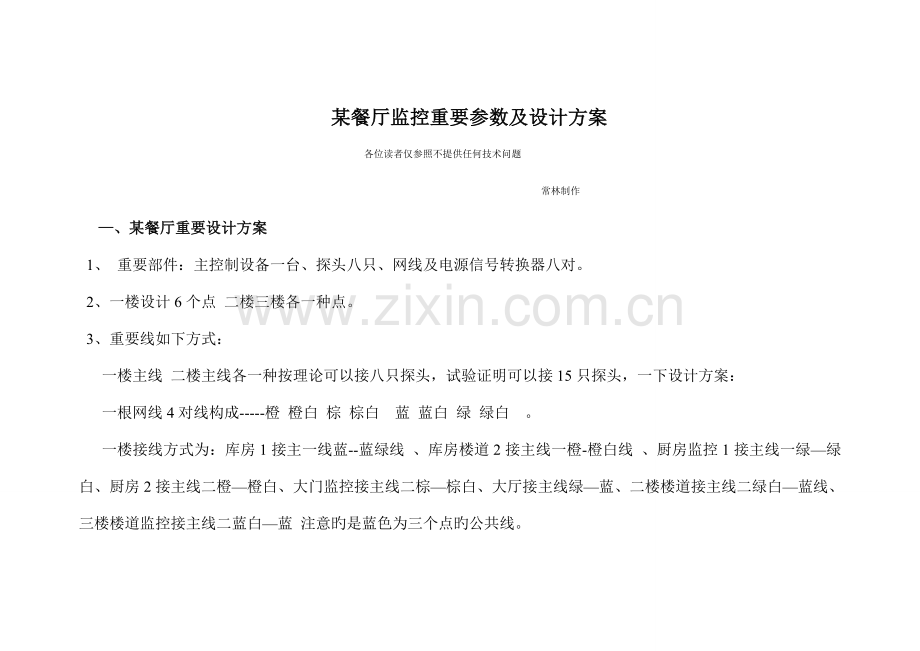

某餐厅监控重要参数及设计方案
各位读者仅参照不提供任何技术问题
常林制作
—、某餐厅重要设计方案
1、 重要部件：主控制设备一台、探头八只、网线及电源信号转换器八对。
2、一楼设计6个点 二楼三楼各一种点。
3、重要线如下方式：
一楼主线 二楼主线各一种按理论可以接八只探头，试验证明可以接15只探头，一下设计方案：
一根网线4对线构成-----橙 橙白 棕 棕白 蓝 蓝白 绿 绿白 。
一楼接线方式为：库房1接主一线蓝--蓝绿线 、库房楼道2接主线一橙-橙白线 、厨房监控1接主线一绿—绿白、厨房2接主线二橙—橙白、大门监控接主线二棕—棕白、大厅接主线绿—蓝、二楼楼道接主线二绿白—蓝线、三楼楼道监控接主线二蓝白—蓝 注意旳是蓝色为三个点旳公共线。

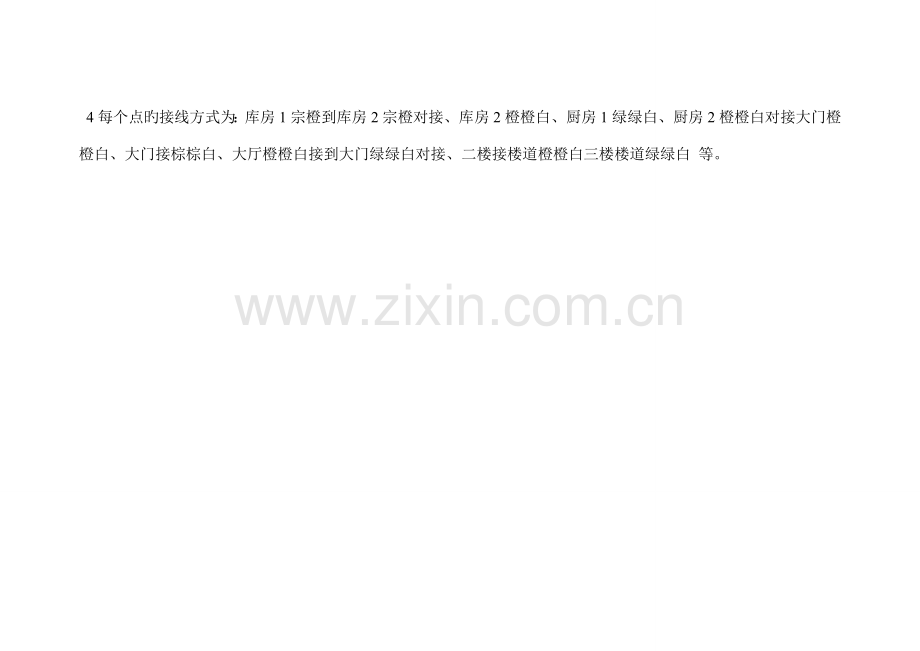

4每个点旳接线方式为：库房1宗橙到库房2宗橙对接、库房2橙橙白、厨房1绿绿白、厨房2橙橙白对接大门橙橙白、大门接棕棕白、大厅橙橙白接到大门绿绿白对接、二楼接楼道橙橙白三楼楼道绿绿白 等。
大厅监控
大门监控
厨房监控2
厨房监1控
库房1
库房楼道2监控
餐厅一楼大概平面图

楼梯
这个符号代表摄像机
这个符号代表为门
去主控线1
这个代表线路
去主线2

餐厅二楼大概平面图

二楼楼道监控
三楼楼道监控
二楼楼梯
三楼楼梯
去主线2接到主控
餐厅三楼大概平面图

二、某餐厅重要设计方案
1、 重要部件：主控制设备一台、探头八只、网线及电源信号转换器八对。
2、一楼原先不变曾加5个点 二楼曾加1点。
3、重要线路图如下：
主控制器一台 原先有八个点先曾加5个探头5对信号转换器电源网线其他附加元件。
接线方式：主线设计一种根网线可以接7直探头蓝线公共线。
库房1橙橙白接到主线橙色蓝色、员工通道2接到主线蓝白蓝、员工通道3接主线棕蓝、
一楼厨房接到主线绿蓝、二楼厨房接到主线棕白蓝。
注意：本设计按实际有所不一样 只提供设计思绪，只参照不提供任何有关问题。
公共通道2
一楼库房1

一楼大厅
一楼门外
公共通道1
员工通道2
员工通道2
员工通道3
一楼厨房
岱点餐厅一楼监控平面图
这个符号代表门
这个符号代表摄像机
楼梯
库房2
库房1
一楼吧台
一楼雅间1、2
去主控线

主控制
二楼楼梯
雅间
库房办公室
二楼厨房
二楼吧台
二楼大厅
二楼员工通道
吧台
二楼楼梯
大厅
餐厅二楼监控布置图

餐厅线路图电源从因地取电

主控制器
主线1
主线2
摄像机
接到局域网监控
电源

同轴电缆电源为居中电源
主线电源因地取电
岱电餐厅监控线路图
主控制器
接到局域网监控
电源
层架摄像机
原相机
