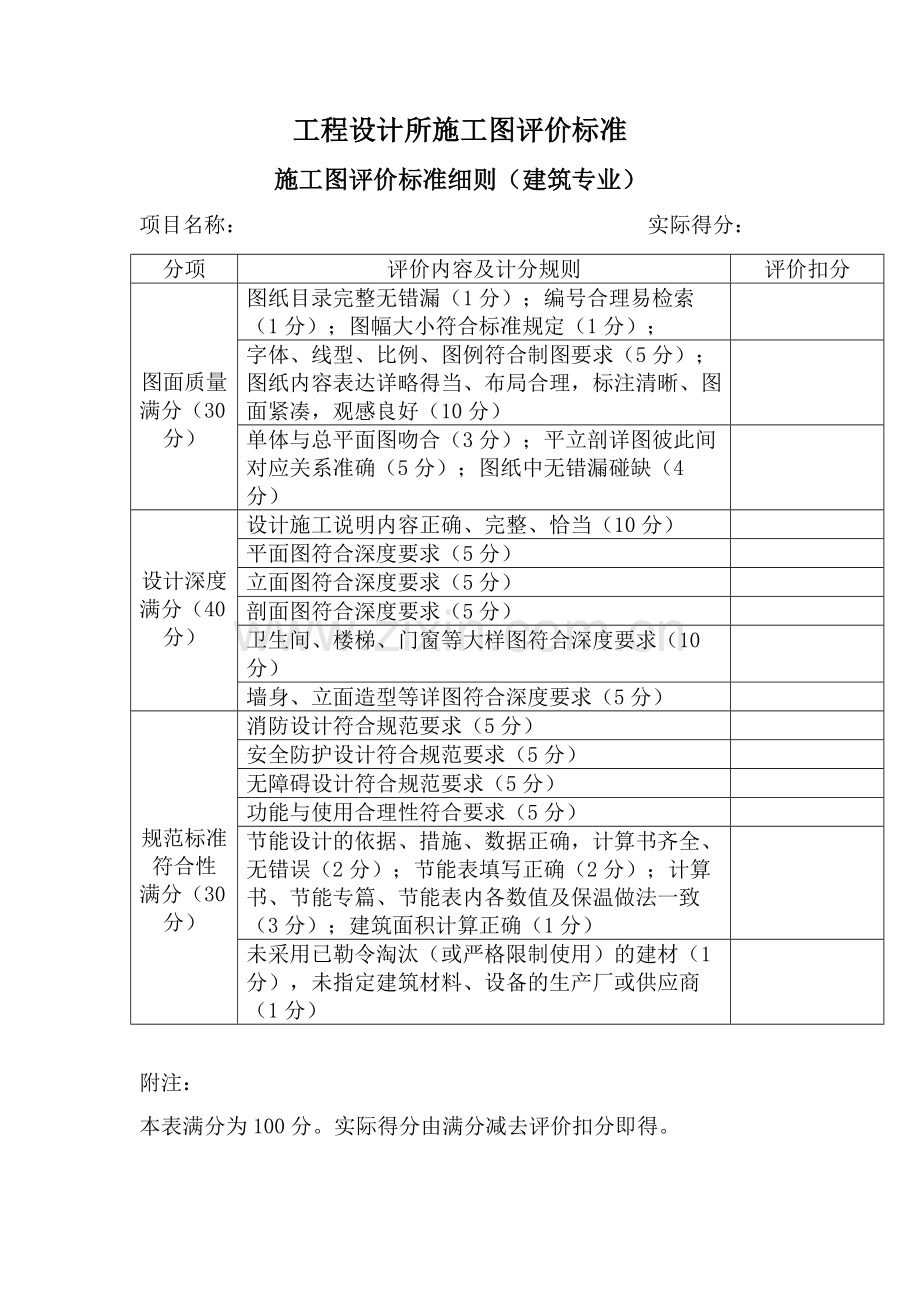

工程设计所施工图评价标准
施工图评价标准细则（建筑专业）
项目名称： 实际得分：
分项
评价内容及计分规则
评价扣分
图面质量
满分（30分）
图纸目录完整无错漏（1分）；编号合理易检索（1分）；图幅大小符合标准规定（1分）；
字体、线型、比例、图例符合制图要求（5分）；图纸内容表达详略得当、布局合理，标注清晰、图面紧凑，观感良好（10分）
单体与总平面图吻合（3分）；平立剖详图彼此间对应关系准确（5分）；图纸中无错漏碰缺（4分）
设计深度
满分（40分）
设计施工说明内容正确、完整、恰当（10分）
平面图符合深度要求（5分）
立面图符合深度要求（5分）
剖面图符合深度要求（5分）
卫生间、楼梯、门窗等大样图符合深度要求（10分）
墙身、立面造型等详图符合深度要求（5分）
规范标准符合性
满分（30分）
消防设计符合规范要求（5分）
安全防护设计符合规范要求（5分）
无障碍设计符合规范要求（5分）
功能与使用合理性符合要求（5分）
节能设计的依据、措施、数据正确，计算书齐全、无错误（2分）；节能表填写正确（2分）；计算书、节能专篇、节能表内各数值及保温做法一致（3分）；建筑面积计算正确（1分）
未采用已勒令淘汰（或严格限制使用）的建材（1分），未指定建筑材料、设备的生产厂或供应商（1分）
附注：
本表满分为100分。实际得分由满分减去评价扣分即得。
施工图评价标准细则（结构专业）
项目名称： 实际得分：
分项
评价内容及计分规则
评价扣分
图面质量
满分（25分）
图纸目录完整、无错漏（1分）
图幅大小选择合理、正确，符合标准规定（1分）
图纸比例选择合理，按比例绘图且标注明确（2分）
文字大小合理、清晰易辨（2分）
图例、符号符合制图要求（2分）
线型（宽度、线型）合理、清晰、醒目，符合规范要求（2分）
尺寸标注齐全、合理、正确（3分）。
图纸内容表达详略得当、布局合理，观感良好（4分）
文字说明简练明确，大样图与详图均有说明，与设计施工总说明及图纸互补、呼应。（3分）
图纸中无错漏碰缺（5分）
设计深度及规范符合性
满分（50分）
设计施工说明内容正确、完整、恰当（10分）
结构、材料（含地基、基础、各层布置、楼梯、特殊构件等）选择合理，布置恰当（10分）
模板、配筋图布置合理，表达清晰无误，满足规范及计算要求（15分）。
结构设计满足规范及使用功能要求（10分）
大样图及引用的标准图符合要求（5分）
计算书
满分（25分）
计算书装订整齐、目录齐全、编号清楚（2分）
计算参数取值合理（3分）
计算软件选择及公式选择合理、恰当（5分）
各部分（含基础、地基变形、桩基、承台、独基、地梁、地下室侧壁、顶底板、抗浮、人防各部分、上部整体、局部构件、楼板和楼梯等）计算完整、正确（15分）
附注：
本表满分为100分。实际得分由满分减去评价扣分即得。
施工图评价标准细则（水、暖、电专业）
项目名称： 实际得分：
分项
评价内容及计分规则
评价扣分
图面质量
满分（30分）
图纸目录完整无错漏（1分）；合理准确利用标准图、通用图（1分）；图幅大小符合标准规定（1分）；
字体、线型、比例、图例符合制图要求（5分）；图纸内容表达详略得当、布局合理，标注清晰、图面紧凑，观感良好（10分）
平面图与系统图对应关系准确（6分）；图纸中无错漏碰缺（6分）
设计深度及规范符合性
满分（40分）
设计施工说明内容正确、完整、恰当（15分）
平面图符合深度要求（15分）
系统图符合深度要求（5分）
详图、大样图符合深度要求（5分）
规范标准符合性
满分（30分）
消防设计符合规范要求（10分）
节能、环保设计符合规范要求（5分）
安全防护设计符合规范要求（5分）
功能与使用合理性符合要求（5分）
未指定建筑材料、设备的生产厂或供应商（3分）
有负荷计算书，且计算正确（2分）
附注：
本表满分为100分。实际得分由满分减去评价扣分即得。
