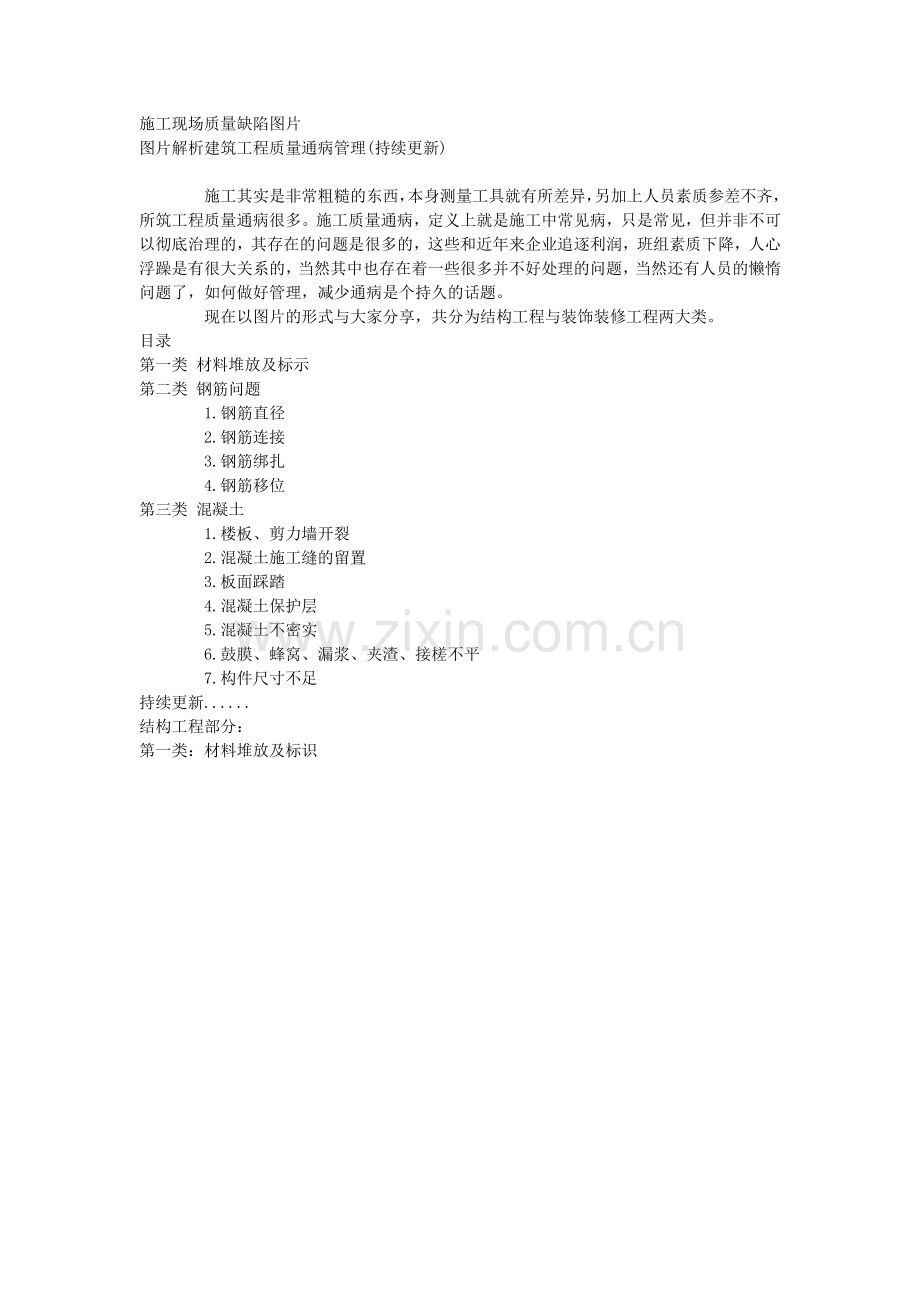

施工现场质量缺陷图片
图片解析建筑工程质量通病管理(持续更新)

    施工其实是非常粗糙的东西，本身测量工具就有所差异，另加上人员素质参差不齐，所筑工程质量通病很多。施工质量通病，定义上就是施工中常见病，只是常见，但并非不可以彻底治理的，其存在的问题是很多的，这些和近年来企业追逐利润，班组素质下降，人心浮躁是有很大关系的，当然其中也存在着一些很多并不好处理的问题，当然还有人员的懒惰问题了，如何做好管理，减少通病是个持久的话题。
    现在以图片的形式与大家分享，共分为结构工程与装饰装修工程两大类。
目录
第一类 材料堆放及标示
第二类 钢筋问题
    1.钢筋直径
    2.钢筋连接
    3.钢筋绑扎
    4.钢筋移位
第三类 混凝土
    1.楼板、剪力墙开裂
    2.混凝土施工缝的留置
    3.板面踩踏
    4.混凝土保护层
    5.混凝土不密实
    6.鼓膜、蜂窝、漏浆、夹渣、接槎不平
    7.构件尺寸不足
持续更新......
结构工程部分：
第一类：材料堆放及标识

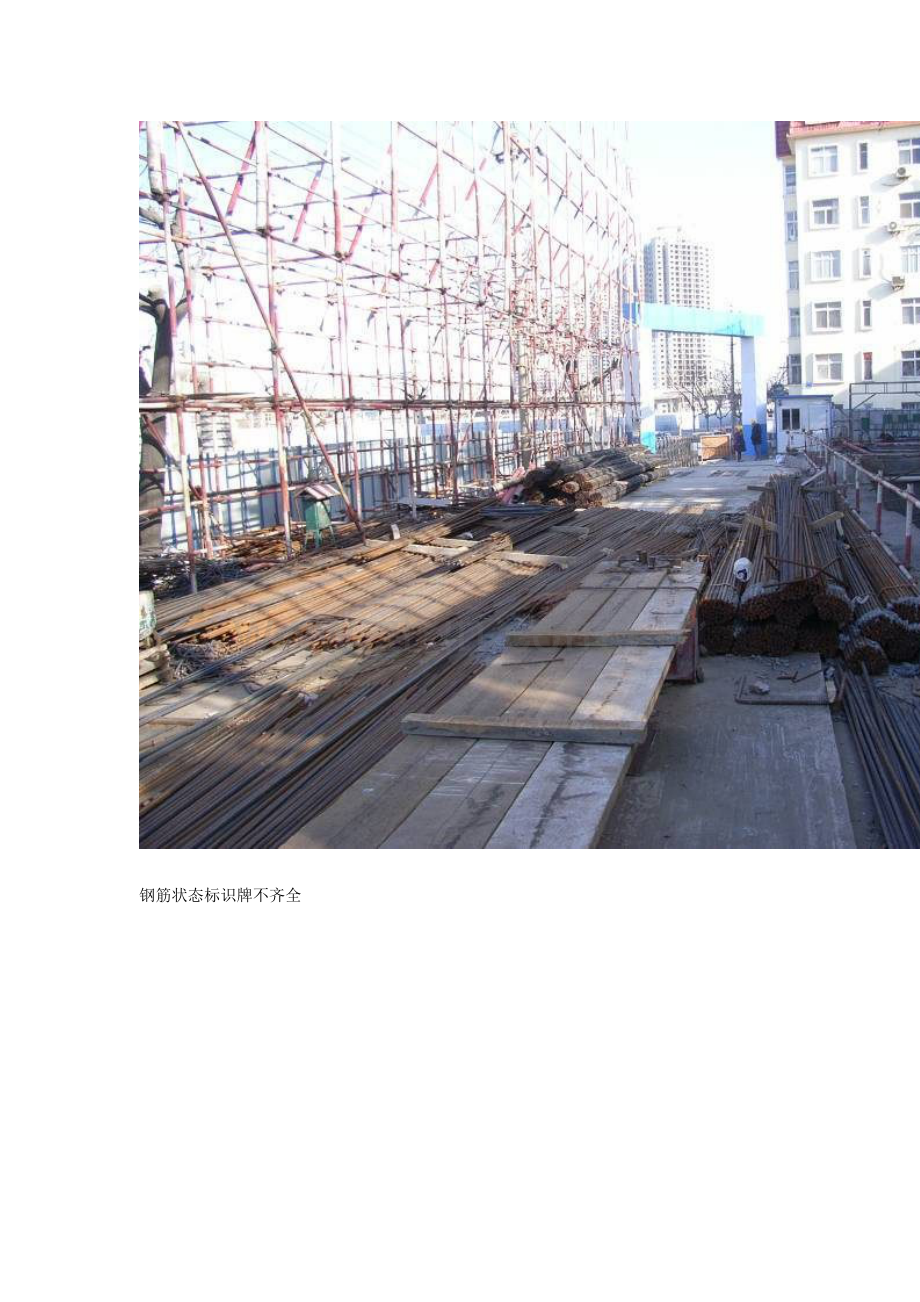

钢筋状态标识牌不齐全

钢筋堆放混乱，未分区，无标识牌

现场钢筋堆放混乱，无标识牌

现场钢筋堆放混乱无分隔，标识牌数量不足

现场部分待用钢筋泡水

水泥露天堆放

现场水泥库未封闭

水泥无出厂日期和批号

混凝土砌块堆放未架空，无防潮、防雨淋措施

加气混凝土块无防潮措施

水泥砖强度不足，规格尺寸不符合要求（厚度约46mm）

搅拌砂浆直接倾倒在土地面上

室外标养室不封闭

标养室无门

砌筑砂浆配合比采用体积比

配合比计量不规范

砌筑砂浆配合比采用体积比

配合比计量不规范

现场材料堆放规整

钢筋堆放整齐

试块堆放规整

第二大类钢筋问题

第一小类钢筋直径

现场部分直径8mm钢筋实测7mm

现场钢筋直径6、8、10mm，内径实测值分别为：5、7、8.2mm

剪力墙暗柱拉筋直径瘦身

剪力墙钢筋三级钢直径8mm实测7mm
第二小类钢筋连接

直螺纹钢筋未及时套筒保护

接头未打磨

已使用的钢筋直螺纹丝口存在断丝现象

直螺纹连接端面不平、断丝

直螺纹丝扣长度不一致，端部马蹄形，未加保护帽

直螺纹连接端面不平

直螺纹钢筋接头未加设保护帽

直螺纹连接外漏丝扣超标

个别机械连接接头外露丝扣数超标

直螺纹连接钢筋绑扎使用

同一跨内钢筋存在多个接头

电渣压力焊未顺肋焊

直螺纹连接采用专用螺帽保护丝扣

直螺纹钢筋丝口加工符合要求

直螺纹钢筋丝口保护到位

钢筋直螺纹连接规范
第三小类钢筋绑扎

桩头纵筋随意弯折，锈蚀严重，漏设箍筋

纵筋采用热熔方式切断

梁钢筋未锚入支座内

梁钢筋在支座处截断

加密区箍筋间距过大（150>100）

柱纵筋间距偏差过大

剪力墙钢筋绑扎混乱

钢筋采用短钢筋搭接

主、次梁交接处箍筋未加密

梁纵筋锚固长度不足

钢筋锚固方向错误

箍筋弯钩的平直段长度不足

箍筋未有效套住纵筋，绑扎不到位

楼板负弯矩钢筋端部任意弯折

梯板下排钢筋伸入梯梁长度严重不足

楼板钢筋绑扎不到位，扣数不足

现浇板钢筋间距不均匀

现场浇注砼应加设马道、垫板

现浇楼板个别部位存在三层线管叠加的现象

三层以上线管交叉敷设

卫生间墙体构造柱根部未植筋，且上下均无加密区

圈梁外侧钢筋在构造柱内搭接

构造柱钢筋搭接未绑扎，且在箍筋外

构造柱箍筋弯钩不足135°
第4小类钢筋移位

部分暗柱钢筋位移

楼梯板施工缝设置位置错误 上下层钢筋位移严重

剪力墙保护层厚度不足

钢筋移位

梁顶钢筋弯折错位，间距过密

框架柱纵筋在（梁、柱节点）非连接区进行搭接

框架柱纵筋位移现象严重

梁有效截面严重不足（设计为200mm现场为100mm）

剪力墙、暗柱纵筋位移

剪力墙、暗柱纵筋位移

剪力墙、暗柱纵筋位移

剪力墙、暗柱纵筋位移

剪力墙纵筋间距过大

剪力墙钢筋倒伏、弯折

楼板钢筋保护措施不到位，钢筋破坏

施工缝处板钢筋位移严重，钢筋保护层超大

现浇板上排钢筋下移，砼保护层达8cm

楼板上部钢筋最大位移10cm

现浇板上排钢筋下移

施工缝处楼板钢筋严重下移

楼板保护层过大

上部仅植一根或两根主筋

构造柱植筋定位不对
第三大类混凝土

第一类:楼板、剪力墙开裂

部分楼层，现浇混凝土楼板裂缝现象严重

部分楼板开裂

现浇楼板板面较严重开裂

楼板混凝土终凝前出现大量裂缝

现浇板上表面开裂

剪力墙存在较多竖向裂缝

部分剪力墙开裂
第二小类：混凝土施工缝的留置

楼梯施工缝留置位置不当

梯板施工缝位置错误

梯梁施工缝留置错误

楼梯施工缝留设位置不当，砼不密实

剪力墙施工缝留置不顺直

混凝土施工缝留置不直

剪力墙施工缝不直

第三小类：板面踩踏

现浇板面上人过早

现浇板上表面上人过早

现浇混凝土楼板上人过早，后期保护不利

板面抹压不到位，上人过早

第四小类：混凝土保护层

框架圆柱表面多处露筋 砼保护层破损、局部砼不密实

混凝土柱箍筋外露

剪力墙钢筋外露

楼板钢筋外露

上反梁箍筋外露
第五小类：混凝土不密实

顶板混凝土不密实

部分剪力墙振捣不密实

高低差处现浇板成型质量差，混凝土不密实

剪力墙底部混凝土不密实

砼剪力墙拆模过早，脱皮较重

施工缝处混凝土不密实，成型质量差

剪力墙混凝土不密实
的第六小类:鼓膜、蜂窝、漏浆、夹渣、接槎不平

混凝土柱接茬不平、不密实

施工缝接茬不平整

鼓膜、漏浆、接茬不平

剪力墙蜂窝、漏浆

现浇混凝土鼓模，剔凿露筋

构件鼓模，修补后露筋

梁鼓模严重

剪力墙混凝土鼓模

砼施工缝夹渣

砼施工缝夹渣
第七小类：构件尺寸不足。

一根柱截面尺寸不足（500×485<500*500）

柱根部缩颈

梁尺寸缩小

梁截面缩颈

剪力墙“缩颈” 严重

卫生间楼板吃模严重深达2-3cm

卫生间楼板厚度不足

梯板厚度不足（原设计10cm）

部分梯段板厚度不足
