商品房同条件试块留置及实体检测计划资料.doc

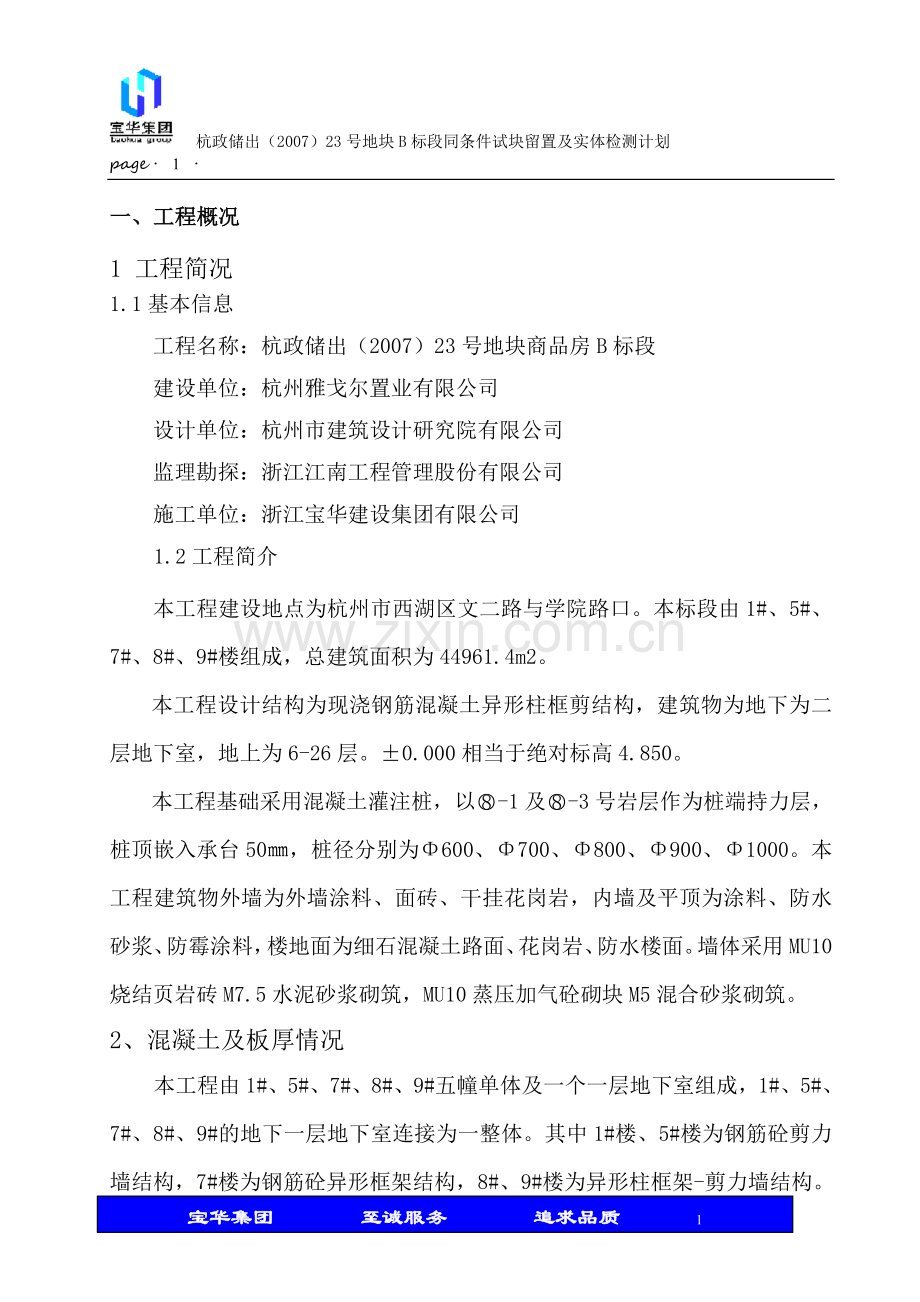

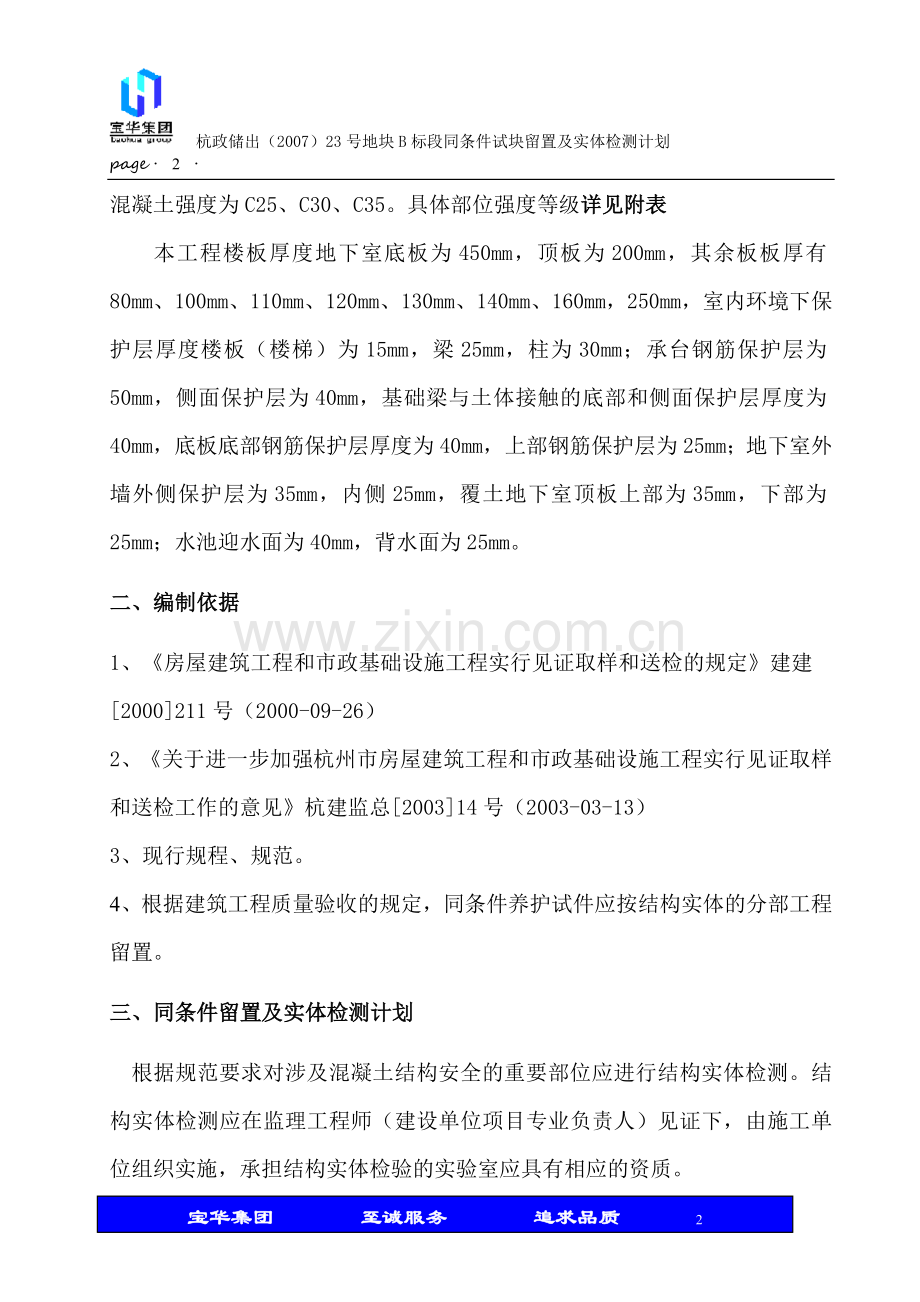

杭政储出（2007）23号地块B标段同条件试块留置及实体检测计划 page 18 一、工程概况1 工程简况1.1基本信息工程名称：杭政储出（2007）23号地块商品房B标段建设单位：杭州雅戈尔置业有限公司设计单位：杭州市建筑设计研究院有限公司监理勘探：浙江江南工程管理股份有限公司施工单位：浙江宝华建设集团有限公司1.2工程简介本工程建设地点为杭州市西湖区文二路与学院路口。本标段由1#、5#、7#、8#、9#楼组成，总建筑面积为44961.4m2。本工程设计结构为现浇钢筋混凝土异形柱框剪结构，建筑物为地下为二层地下室，地上为6-26层。0.000相当于绝对标高4.850。本工程基础采用混凝土灌注桩，以-1及-3号岩层作为桩端持力层，桩顶嵌入承台50，桩径分别为600、700、800、900、1000。本工程建筑物外墙为外墙涂料、面砖、干挂花岗岩，内墙及平顶为涂料、防水砂浆、防霉涂料，楼地面为细石混凝土路面、花岗岩、防水楼面。墙体采用MU10烧结页岩砖M7.5水泥砂浆砌筑，MU10蒸压加气砼砌块M5混合砂浆砌筑。2、混凝土及板厚情况本工程由1#、5#、7#、8#、9#五幢单体及一个一层地下室组成，1#、5#、7#、8#、9#的地下一层地下室连接为一整体。其中1#楼、5#楼为钢筋砼剪力墙结构，7#楼为钢筋砼异形框架结构，8#、9#楼为异形柱框架-剪力墙结构。混凝土强度为C25、C30、C35。具体部位强度等级详见附表本工程楼板厚度地下室底板为450mm，顶板为200mm，其余板板厚有80mm、100mm、110mm、120mm、130mm、140mm、160mm，250mm，室内环境下保护层厚度楼板（楼梯）为15mm，梁25mm，柱为30mm；承台钢筋保护层为50mm，侧面保护层为40mm，基础梁与土体接触的底部和侧面保护层厚度为40mm，底板底部钢筋保护层厚度为40mm，上部钢筋保护层为25mm；地下室外墙外侧保护层为35mm，内侧25mm，覆土地下室顶板上部为35mm，下部为25mm；水池迎水面为40mm，背水面为25mm。二、编制依据1、房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建建2000211号（2000-09-26）2、关于进一步加强杭州市房屋建筑工程和市政基础设施工程实行见证取样和送检工作的意见杭建监总200314号（2003-03-13）3、现行规程、规范。4、根据建筑工程质量验收的规定，同条件养护试件应按结构实体的分部工程留置。三、同条件留置及实体检测计划根据规范要求对涉及混凝土结构安全的重要部位应进行结构实体检测。结构实体检测应在监理工程师（建设单位项目专业负责人）见证下，由施工单位组织实施，承担结构实体检验的实验室应具有相应的资质。结构实体检验的内容应包括：混凝土强度：同条件试块强度、回弹强度；混凝土楼板厚度；钢筋保护层厚度；结构实测实量。当未能取得同条件养护试件强度、同条件养护试件被判为不合格或钢筋保护层厚度不满足要求时，应委托具有相应资质等级的检测机构按国家有关标准的规定进行检测。1、同条件养护试块 对混凝土强度的检验，应在混凝土浇筑地点制备并与结构实体同条件养护的试件强度为依据。 当同条件养护试件强度的检验结果符合现行国家标准【混凝土强度检验评定标准】GBJ107的有关规定时，混凝土强度应判为合格。1）同条件试块的留置原则和数量 同条件养护试块所对应的结构构建或结构部位，应由监理、施工单位等各方共同选定。 对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试块。 同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程和重要性确定，不宜少于10组，且不应小于3组。 同条件养护试件拆模后，应放置在靠近相应构件或结构部位的适当位置，并应采取相同的养护方法。2）本工程同条件试块留置针对本工程基础、主体混凝土工程量大、结构的特殊及重要性，确定各部位及各标号的同条件试块留置如下： 基础部分：地下室底板、承台、承台同标号留置9组(按施工段划分每个施工段浇筑一次留置一组)；地下室框架柱、剪力墙、顶梁板同标号留置9组（同上）； 地上主体结构部分：按各单体进行留置，每层柱、墙、梁、板混凝土同时浇筑按每种标号各层各留置一组同条件试块(即各种标号每层留置一组)；具体留置见附表3）强度试验 等效养护龄期应根据同条件养护试件强度于在标准养护条件下28d龄期试件强度相等的原则确定。 等效养护龄期可取按日平均温度逐日累计达到600摄氏度.天时所对应的龄期，0摄氏度及以下的龄期不计入；等效养护龄期不应小于14天，也不宜大于60天。 同条件养护试件的强度代表值应根据强度试验结果按现行国家标准【混凝土强度检测评定标准】GBL107的规定确定后，乘折算系数所取；折算系数宜取1.10。2、实体结构钢筋保护层1）检测要求 钢筋保护层厚度检验的结构部位，应由监理、施工等各方根据结构构件的重要性共同选定； 对梁类、板类构件，应各抽取构件数量的2且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占比例均不宜小于50。2）检验部位 在地下一层、屋面层及中间随意抽取标准层23层的柱、梁、板；每层抽取的数量按图纸数量现场随意抽取2作为检测。A、对选定的梁类构件，应对全部纵向钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。对每根钢筋，应在有代表性的部位测量1点。B、钢筋保护层厚度的检验，可采取非破损的方法，也可采用非破损方法并用局部破损方法进行校准。当采用非破损方法检验时，所使用的检测仪器应经过检验，检测操作应符合相应规程的规定。 钢筋保护层厚度检验的检验误差不应大于1mm.A、 钢筋保护层厚度检验时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为10m,7mm；对板类构件为8mm，5mm。B、 对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。对本工程按照单体进行划分，地下室按一个批次进行验收，地上部分按各单体单独进行验收 3）验收要求 当全部钢筋保护层厚度验收的合格点率为90及以上，钢筋保护层厚度的检验结果应判为合格； 当全部钢筋保护层厚度验收的合格点率小于90但不小于80%，可再抽取相同数量的构件进行检验；当按两次抽样总和计算的合格率为90及以上时，钢筋保护层厚度的检验结果仍应判为合格； 每次抽样检验结果中不合格点的最大偏差不应大于规定允许偏差的1.5倍。3、结构实体板厚 楼板厚度检测的结构部位，应由建设、监理、施工等各方根据结构构件的重要性共同选定； 在拟定需进行板厚度检测楼层的梁板模板拆除后，进行板厚抽检，每层抽取的点数不少于3点，具体位置在每层的预留洞口与水电预埋管道的边进行检测，也可采用机械设备在楼板钻孔检测； 板厚允许偏差为8mm,5mm。4、结构实体砼强度回弹1）回弹仪 技术要求 测定回弹值的仪器，宜采用示值系统为指针直读式的混凝土回弹仪。 回弹仪必须具有制造厂的产品合格证及检定合格证，并应在回弹仪的明显位置上具有下列标志：名称、型号、制造厂名（或商标）、出厂编号、出厂日期和中国计量器具制造许可证标志CMC及许可证证号等。 回弹仪应符合下列标准状态的要求：水平弹击时，弹击仪锤脱钩的瞬间，回弹仪的标准能量应为2.2.7J；弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针刻度尺上“0”处。在洛氏硬度HRC为602的钢粘上，回弹仪的率定值应为802。回弹仪使用的环境温度应为440摄氏度。回弹仪使用前应检验合格。 回弹仪检定 回弹仪具有下列情况之一时应送检定单位检定：新回弹仪启用前；超过检定有效期限(有效期为半年)；累计弹击次数超过6000 次；经常规保养后钢砧率定值不合格；遭受严重撞击或其他损害。 回弹仪应由法定部门并按照国家现行标准混凝土回弹仪JJG817 对回弹仪进行检定。 回弹仪在工程检测前后，应在钢砧上作率定试验，并应符合相关规定。 回弹仪率定试验宜在干燥、室温为5-35的条件下进行。率定时，钢砧应稳固地平放在刚度大的物体上。测定回弹值时，取连续向下弹击三次的稳定回弹平均值。弹击杆应分四次旋转，每次旋转宜为90。弹击杆每旋转一次的率定平均值应为802。 回弹仪保养 回弹仪具有下列情况之一时应进行常规保养：弹击超过2000次；对检测值有怀疑时；在钢砧上的率定值不合格。 常规保养应符合下列规定：使弹击锤脱钩后取出机芯，然后卸下弹击杆，取出里面的缓冲压簧，并取出弹击锤、弹击拉簧和拉簧座；机芯各零部件应进行清洗，重点清洗中心导杆、弹击锤和弹击杆的内孔和冲击面。清洗后应在中心导杆上薄薄涂抹钟表油，其他零部件均不得抹油；应清理机壳内壁，卸下刻度尺，并应检查指针，其摩擦力应为0.50.8N；不得旋转尾盖上已定位紧固的调零螺丝；不得自制或更换零部件；保养后应按回弹法检测混凝土抗压强度技术规程要求进行率定试验。 回弹仪使用完毕后应使弹击杆伸出机壳，清除弹击杆、杆前端球面、以及刻度尺表面和外壳上的污垢、尘土。回弹仪不用时，应将弹击杆压人仪器内，经弹击后方可按下按钮锁住机芯，将回弹仪装人仪器箱，平放在干燥阴凉处。2）检测技术 一般规定A. 结构或构件混凝土强度检测宜具有下列资料 工程名称及设计、施工、监理和建设单位名称； 结构或结构名称、外形尺寸、数量及混凝土强度等级； 水泥品种、强度等级、安定性、厂名；砂、石类、粒径；外加剂或掺合料品种、掺量；混凝土配合比； 施工材料计量情况，模板、浇筑、养护情况及成型日期等； 必要的设计图纸和施工纪录； 检测原因。B. 结构或构件混凝土强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定： 单个检测：适用于单个结构或构件的检测； 批量检测：适用于相同生产工艺条件下，混凝土等级相同，原材料、配合比、成型工艺。养护条件基本一致且龄期相近的同类结构或构件。按批进行检测的构件，抽检数量不得少于同批构件总数的1030且构件数量不得少于10件。抽检构件时，应随机抽取并使所选构件具有代表性。C. 每一个构件或构件的测区应符合下列规定： 每一个构件或构件测区数不应少于10个，对某一方向尺寸小于4.5M,且另一方向尺寸小于0.3M的构件，其测区数量可可适当减少，但不少于5个； 相邻两测区的 间距应控制在2米以内，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m; 测区宜选在构件的两个相对可测面上，也可选在一个侧面上，且应均应分布。在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件； 测区的面积不宜大于0.04平方米； 检测面应为混凝土表面，并应清洁、平整、不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要时可用砂轮清除疏松层合杂物，且不应有残留的粉末或碎屑； 对弹击时产生颤动的薄壁、小型构件应进行固定。 回弹值测量 检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面上，缓慢施压，准确读书，快速复位。 测点宜在测区范围内均应分布，相邻两测点的净距不宜小于20mm，测点不应在气孔或外露石子上，同一测点应弹击一次。每一测区应记取16个回弹值，每一测点的回弹值读数估读至1。 碳化深度值测量 回弹值测量完毕后，应在有代表性的位置上测量碳化深度值，测点不应少于构件测区数的30，取平均值为该构件每测区的碳化深度值。当碳化深度值极差大于2.0mm时，应在每一测区测量碳化深度值。 碳化深度值测量，可采用适当的工具在测区表面形成直径约15mm的孔洞，其深度应大于混凝土的碳化深度。孔洞粉末合碎屑应清除干净，并不得用水搽洗。同时，应采用浓度为1酚酞酒精溶液滴在孔洞内壁边缘处，当已碳化与未碳化界线清楚时，再用深度测量工具测量已碳化未碳化混凝土交界面到混凝土表面的垂直距离，测量不应少于3次，取其平均值。每次读书精确至0.5mm.3）实体回弹 需进行回弹的楼层及数量应由监理、施工等各方根据结构构件的重要性共同选定；回弹的结构或构件数量必须符合要求。 在该层结构完成混凝土强度达到28d强度后，由项目生产经理、技术总工牵头，施工质安部门负责实施，到现场进行该层结构砼的实体回弹。 回弹过程应在现场监理工程师或建设单位技术负责任的现场监督下，随机抽取试件进行回弹，并在相应表格上做好回弹原始记录，而且该记录必须让现场监督人员签字确认。 回弹前要先用砂轮或砂纸打磨光滑，清除砼表面的杂物及浮浆，然后在进行回弹。 回弹完成后，用随身携带的小锤子敲破该结构的表面，用事先准备好的酚酞酒精试液滴在面上，用深度测量工具测量测出该结构或构件的碳化深度值。4）回弹值计算 计算测区平均值回弹值，应从该测区的16个回弹值中剔除3个最大值和3个最小值，余下的10个回弹值应按下式计算：式中Rm测区平均回弹值，精确至0.1；Ri第i个测点的回弹值。 然后根据测得数值计算出该结构或构件的回弹平均值，利用回弹检测混凝土抗压强度技术规程中的附表，结合现场测得的碳化深度值，查表的出该结构的混凝土强度。本工程的实体检测项目中的梁、柱、板钢筋保护层厚度、梁、柱结构混凝土会弹及层高、板厚委托专业检测公司进行检测。5、外观实测实量1）模板工程 模板在安装过程中和安装完毕后要对模板工程进行过程验收和交接验收，因此要对模板工程进行实测实量。 模板安装过程中随时检查，随时发现问题，以便及时整改。 模板安装完毕后，由生产经理牵头，质安部门负责进行验收，验收过程中根据现场进行实测实量，检查项目包括表面平整度、标高、层高、全高、垂直度、截面尺寸、轴线位置、相邻两表面高低差、底模上表面标高、预留洞的尺寸及中心位置、预埋钢筋、预埋管线、预留孔中心线位置等，每个项目抽取的点数不少于10点。经内部验收合格后报监理工程师验收，验收完毕后才能进行下道工序的施工。 预埋件和预留孔洞的允许偏差：预埋钢板中心线位置3mm预埋管、预留孔中心线位置3mm插筋中心线位置5mm外露长度+10mm,0mm预留洞中心线位置10mm尺寸+10mm,mm 现浇结构模板安装的允许偏差：轴线位置5mm底模上表面标高5mm截面尺寸基础10mm柱、墙、梁+4mm,-5mm层垂直高度不大于5mm6mm大于5mm8mm相邻两板面高低差2mm表面平整度5mm2）钢筋工程 钢筋绑扎完毕后，对钢筋安装工程进行实体实量，检查项目包括绑扎钢筋网、绑扎钢筋骨架、受力钢筋、绑扎钢筋间距、钢筋弯起点位置、预埋件等，每个检查项目检测点数不少于10点，经内部验收合格后报监理工程师验收，验收完毕后才能进行下道工序的施工。 质量控制允许偏差如下：绑扎钢筋网长、宽10mm网眼尺寸20mm绑扎钢筋骨架长10mm宽、高5mm受力钢筋间距10mm排距5mm保护层厚度基础10mm柱、梁5mm板、墙3mm绑扎箍筋、横向钢筋间距20mm钢筋弯起点位置20mm预埋件中心线位置5mm水平高差3mm3）现浇结构工程 现浇结构在模板拆除后，应对其构件的轴线位置、垂直度、标高、截面尺寸、电梯井、表面平整度、预埋设施中心线位置、预留洞中心线位置进行实测实量，每个检查项目检测点数均不少于10点。 检测项目允许偏差如下：轴线位置基础15mm墙、柱、梁8mm剪力墙5mm垂直度层高5m8mm5m10mm全高H/1000且30mm标高层高10mm全高30mm截面尺寸+8,-5mm电梯井井筒长、宽对定位中心线+25,0mm井筒全高（H）垂直度H/1000且30mm预埋设施中心线位置预埋件10mm预埋5mm6、其它 本方案未尽事宜，按混凝土结构工程施工质量验收规范及相关标准、规程等要求执行。附表一： 同条件留置部位及数量计划序号混凝土留置部位设计混凝土强度同条件养护试件留置组数试件留置时间备注结构实体检验拆模C35C30C25地基与基础部位1地下室承台、基础C3510102地下室部分柱、顶板C351010201#楼主体工程1一层竖向结构C35112二层梁板结构C301123二层竖向结构C35114三层梁板结构C301125三层竖向结构C35116四层梁板结构C301127四层竖向结构C35118五层梁板结构C301129五层竖向结构C351110六层梁板结构C3011211六层竖向结构C351112七层梁板结构C3011213七层竖向结构C351114八层梁板十七层梁板结构C3011112215十七层坚向结构机房层屋面梁板C25111122附表二：同条件留置部位及数量计划序号混凝土留置部位设计混凝土强度同条件养护试件留置组数试件留置时间备注结构实体检验拆模C35C30C255#楼主体工程1一层竖向结构C35112二层梁板结构C301123二层竖向结构C35114三层梁板结构C301125三层竖向结构C35116四层梁板结构C301127四层竖向结构C35118五层梁板结构C301129五层竖向结构C351110六层梁板结构C3011211六层竖向结构十四层梁板结构C30991812十四层竖向结构机房层梁板结构C25121224附表三：同条件留置部位及数量计划序号混凝土留置部位设计混凝土强度同条件养护试件留置组数试件留置时间备注结构实体检验拆模C35C30C257#楼工程1一层竖向结构屋面层梁板结构C259716附表四：同条件留置部位及数量计划序号混凝土留置部位设计混凝土强度同条件养护试件留置组数试件留置时间备注结构实体检验拆模C35C30C258#楼主体工程1一层竖向结构四层梁板结构C303362四层竖向结构屋面层梁板结构C258816附表五：同条件留置部位及数量计划序号混凝土留置部位设计混凝土强度同条件养护试件留置组数试件留置时间备注结构实体检验拆模C35C30C259#楼主体工程1一层竖向结构四层梁板结构C303362四层竖向结构屋面层梁板结构C259918宝华集团 至诚服务 追求品质 18
