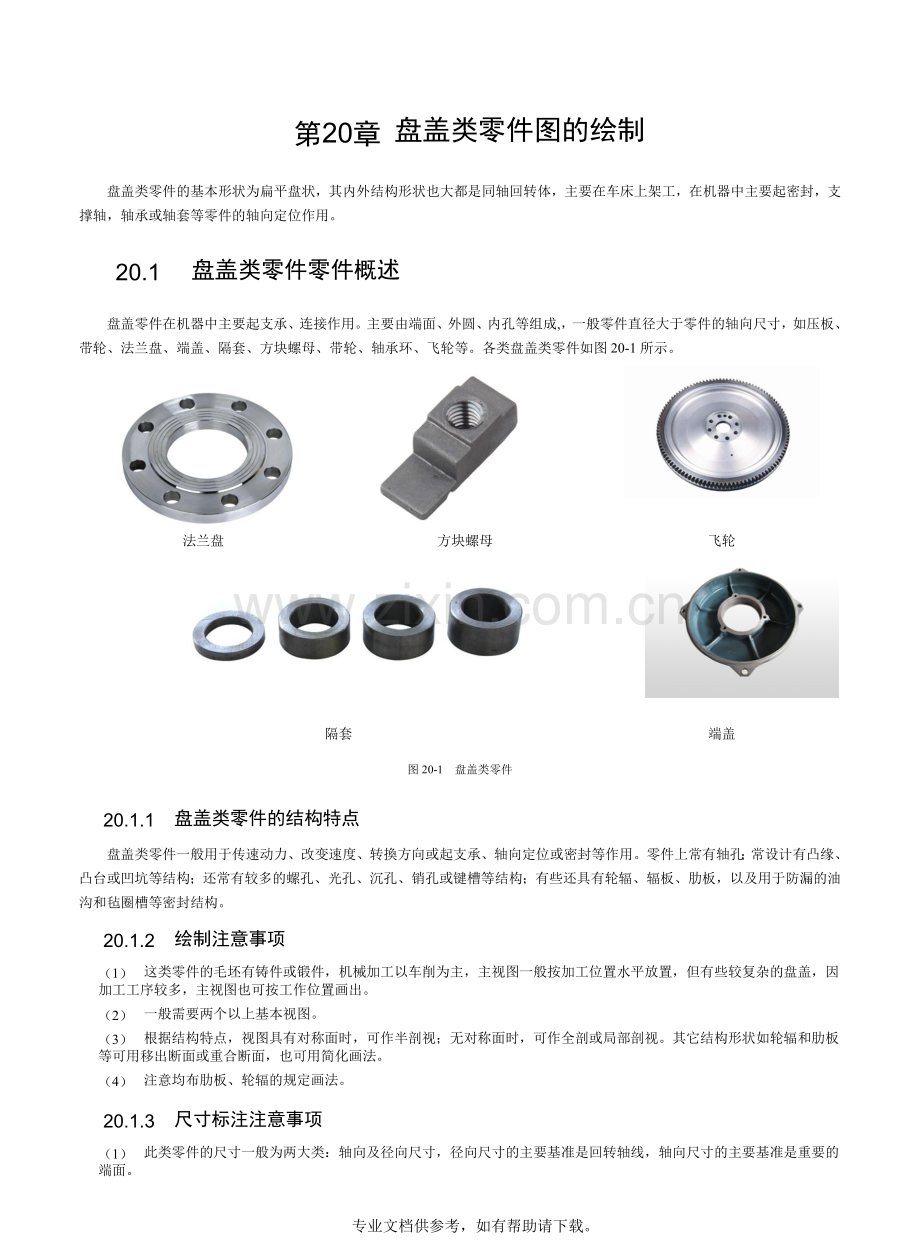

第20章 盘盖类零件图的绘制
盘盖类零件的基本形状为扁平盘状，其内外结构形状也大都是同轴回转体，主要在车床上架工，在机器中主要起密封，支撑轴，轴承或轴套等零件的轴向定位作用。
20.1 盘盖类零件零件概述
盘盖零件在机器中主要起支承、连接作用。主要由端面、外圆、内孔等组成,，一般零件直径大于零件的轴向尺寸，如压板、带轮、法兰盘、端盖、隔套、方块螺母、带轮、轴承环、飞轮等。各类盘盖类零件如图201所示。

法兰盘
方块螺母
飞轮

隔套
端盖
图201 盘盖类零件
20.1.1 盘盖类零件的结构特点
盘盖类零件一般用于传速动力、改变速度、转換方向或起支承、轴向定位或密封等作用。零件上常有轴孔；常设计有凸缘、凸台或凹坑等结构；还常有较多的螺孔、光孔、沉孔、销孔或键槽等结构；有些还具有轮辐、辐板、肋板，以及用于防漏的油沟和毡圈槽等密封结构。
20.1.2 绘制注意事项
（1） 这类零件的毛坯有铸件或锻件，机械加工以车削为主，主视图一般按加工位置水平放置，但有些较复杂的盘盖，因加工工序较多，主视图也可按工作位置画出。
（2） 一般需要两个以上基本视图。
（3） 根据结构特点，视图具有对称面时，可作半剖视；无对称面时，可作全剖或局部剖视。其它结构形状如轮辐和肋板等可用移出断面或重合断面，也可用简化画法。
（4） 注意均布肋板、轮辐的规定画法。
20.1.3 尺寸标注注意事项
（1） 此类零件的尺寸一般为两大类：轴向及径向尺寸，径向尺寸的主要基准是回转轴线，轴向尺寸的主要基准是重要的端面。

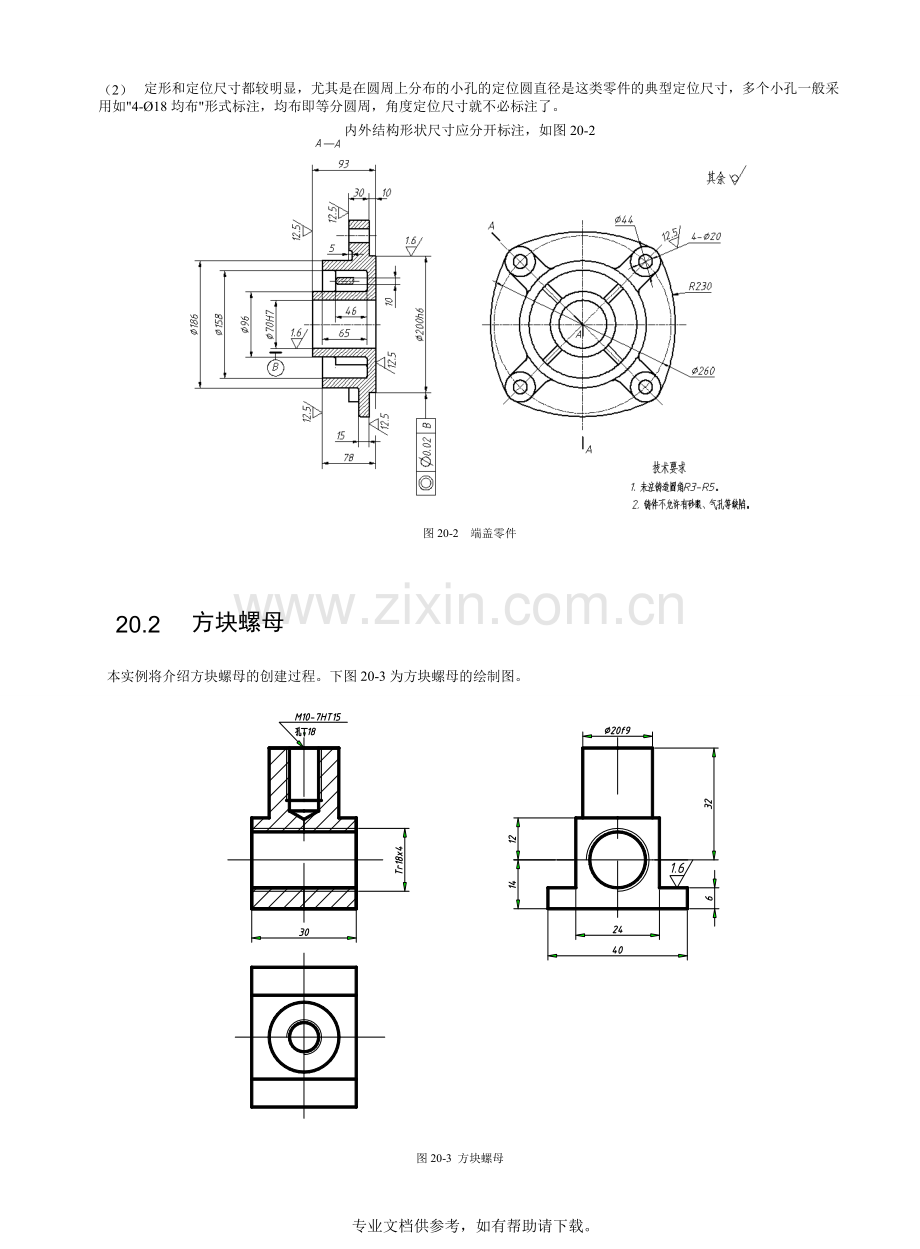

（2） 定形和定位尺寸都较明显，尤其是在圆周上分布的小孔的定位圆直径是这类零件的典型定位尺寸，多个小孔一般采用如"4-Ø18均布"形式标注，均布即等分圆周，角度定位尺寸就不必标注了。
内外结构形状尺寸应分开标注，如图20-2
图20-2 端盖零件

20.2 方块螺母
本实例将介绍方块螺母的创建过程。下图20-3为方块螺母的绘制图。

图20-3 方块螺母
20.2.1 设置图层
用AutoCAD绘制零件图时要注意的是，各种线条要分层，这样便于管理和更改，尤其是图形复杂时。首先要建立几个常用的图层，每个图层上的线条类型不同，或者宽度不同。
建立图层，根据图上的线条类型看，有轮廓线、中心线、剖面线，根据这几个线条类型和线宽建立图层，如Error! Reference source not found.所示。
表格20-1 图层设置
序号
图层名
描述内容
线宽
线型
颜色
打印属性
1
轮廓线
绘制图形轮廓
0.3mm
实线(CONTINUOUS)
白色
打印
2
细实线
绘制辅助线或断面线
默认
实线(CONTINUOUS)
白色
打印
3
中心线
绘制中心线或辅助线
默认
点画线(CENTER)
红色
打印
4
标注线
绘制标注、文字等内容
默认
实线(CONTINUOUS)
绿色
打印
5
虚线
绘制隐藏对象或运动轮廓
默认
虚线(DASHED)
紫色
打印
6
剖面线
绘制剖面线
默认
实线(CONTINUOUS)
蓝色
打印

（1） 启动AutoCAD2016，新建名为“方块螺母.dwg”的文件，在图层中单击【图层特性】，弹出【图层特性管理器】选项板，单击【新建图层】按钮，如图20-4 新建图层所示。

图20-4 新建图层
（2） 输入新图层名称“细实线”，按“Enter”键确认，然后单击“细实线”图层【线型】选项下continuous图标，线宽默认，如图20-5 选择更改线型所示。

图20-5 选择更改线型
（3） 同样的方式创建“轮廓线”，【线型】选项为continuous，单击【线宽】，选择0.3mm，如Error! Reference source not found.所示。
（4） 同样的方式创建“中心线”，单击【颜色】，选择“红”Error! Reference source not found.所示，单击【线型】，弹出【选择线型】的对话框，单击【加载】，如图20-9 线型center”，弹出【选择线型】对话框，选择“center”，如Error! Reference source not found.所示。

图20-6 选择线宽
图 20-7 选择颜色

图20-8 线型加载
图20-9 线型选择

（5） 同样的方式创建“剖面线”、“虚线”和“标注线”，最终完成效果如图20-10所示。

图20-10 最终效果图
20.2.2 创建主视图
（1） 单击状态栏中的【正交模式】按钮、【对象捕捉】按钮和【线宽】按钮使它们都变为打开状态。在【图层】中选择“中心线”，然后执行【绘图】面板中的L【直线】命令图标，输入第一点坐标为（200,200），按“Enter”键确认，向右移动鼠标，并在命令行中输入直线长度为70，按“Enter”键确认。再执行【直线】命令，输入第一点坐标为（235，235），按“enter”键确认后，向下移动鼠标，并在命令行中输入直线长度为70，按“Enter”键确认。完成效果如Error! Reference source not found.所示。
（2） 执行【修改】面板中的O【偏移】命令图标，输入偏移距离“15”，按“Enter”键确认，然后选择“中心线”L1，向左移动鼠标，单机左键，完成效果如Error! Reference source not found.所示。
L1

图20-11 绘制中心线
图20-12 偏移中心线

（3） 然后继续选择“中心线”L1，分别输入偏移距离10、4188，如Error! Reference source not found.，单击刚刚偏移的直线，将【图层】换成“轮廓线”，如Error! Reference source not found.所示。
L1

图20-13 偏移直线
图20-14 更换图层

（4） 执行【修改】面板中的O【偏移】命令图标，以同样的方法偏移直线L2，创建七条水平线，依次向下偏移的距离为8、14，依次向上偏移的距离为8、12、14、17、32，单击偏移的得来直线，将【图层】换成“轮廓线”，如Error! Reference source not found.所示。
（5） 执行【绘图】面板中的L【直线】命令图标，单击图A点，在命令行中输入“@8<330”并按两次额“Enter”键，然后单击直线将【图层】换成“轮廓线”，如Error! Reference source not found.。
A
L2

图20-15 偏移直线
图20-16 绘制斜线
（6） 执行修改面板中的TR【修剪】按钮，在绘图区空白处点击鼠标右键，然后左键点击多余的线条作为被剪掉的对象，当 AutoCAD 在直线剩余最后一段时就不会被剪掉，所以此时需要用删除命令进行操作。删除操作可以执行【修改】面板中的E【删除】命令图标，修剪顺序效果如图20-17所示。

（a）
（b）
图20-17 剪裁效果
（7） 执行【修改】面板中MI【镜像】命令图标，左键选择刚才绘制的粗实线直线为镜像对象，单击右键，然后捕捉竖直中心线的两个端点，选择为镜像中心线，然后单击回车确认镜像操作，效果如图20-18所示。

图20-18 镜像效果
（8） 将【图层】切换至“剖面线”，然后执行【修改】面板中执行H【图案填充】命令图标，选择图案为ANSI31，比例为1，角度为0°，填充图案，结果如图20-19所示，区域选择，然后按“Enter”键完成填充，完成图案填充，效果如图20-20所示。

图20-19 填充参数

图20-20 填充效果
（9） 执行【修改】面板中的O【偏移】命令图标，将中心线L2，向上、下偏移，偏移距离为9，如Error! Reference source not found.。同样的方法将中心线L1，向左、右偏移，偏移距离为5，如Error! Reference source not found.。
L2

图20-21 偏移直线
图20-22 偏移直线

（10） 拉伸直线。单击Error! Reference source not found.中的L3，显示蓝色的夹点，然后选取器左端夹点，水平向左拖移至适当位置。同样的方法处理L4，效果如Error! Reference source not found.所示。
L3
L4

图20-23 处理前
图20-24 拉伸效果

（11） 将刚刚偏移的直线【图层】换成“细实线”，然后执行【修改】面板中的TR【修剪】按钮，删除多余的直线，剪裁顺序如图20-25所示。

（a）
（b） 2

图20-25 剪裁效果
20.2.3 创建左视图
（1） 单击主视图中的水平中心线使其显示夹点，然后选取器右端夹点，水平拖移至适当的位置，作为创建左视图的水平中心线，然后执行【修改】面板中的O【偏移】命令图标，输入偏移距离“100”，选择主视图中的竖直中心线，鼠标向右点击，效果如图20-26所示。

图20-26 偏移直线
（2） 执行【修改】面板中的O【偏移】命令图标示，创建三条竖直线和四条水平线，将L2，向下偏移8、14，向上偏移12、32，效果如图，再将L4向左偏移10、12、20，效果如图20-27，然后单击刚刚偏移的直线，将【图层】换成“轮廓线”，效果如图20-28。
L2

图20-27 偏移直线

图20-28 效果图
（3） 执行【修改】面板中的TR【修剪】按钮，删除多余的直线，剪裁顺序如图20-29所示。

（a）

（b）
图20-29 剪裁过程
（4） 执行【修改】面板中MI【镜像】命令图标，左键选择刚才绘制的粗实线直线为镜像对象，单击右键，然后捕捉右边竖直中心线的两个端点，选择为镜像中心线，然后单击回车确认镜像操作，效果如图20-30所示。

图20-30 镜像效果
（5） 将【图层】切换至“轮廓线”，执行【绘图】面板中的C【圆心，半径】命令图标，以中心线的交点为圆心，绘制直径为16、18圆如图20-31所示。

图20-31 绘制圆
（6） 鼠标单击18的圆，将【图层】换成“细实线”，执行【修改】面板中的TR【修剪】按钮，剪裁图形，效果如图20-32。

图20-32 剪裁效果
提示：内螺纹的外圈为细实线，需画成3/4圆；外螺纹的内圈为细实线，需画成3/4圆，此处为内螺纹。
20.2.4 创建俯视图
（1） 单击主视图中的竖直中心线使其显示夹点，然后选取器下端夹点，竖直向下拖移至适当的位置，作为创建俯视图的竖直中心线。然后执行【绘图】面板中的L【直线】命令图标，绘制如图20-33的效果。

图20-33 绘制直线
（2） 执行【修改】面板中的O【偏移】命令图标示，创建两条竖直线和四条水平线，将L5，向下偏移12、20，向上偏移12、20，再将L1向左、右偏移15、15，然后单击刚刚偏移的直线，将【图层】换成“轮廓线”，效果如图20-34。
L5

图20-34 偏移直线
（3） 参考上面的方法，单击偏移的线，将【图层】改为“轮廓线”，然后执行【修改】面板中的TR【修剪】命令图标，删除多余的直线，效果如图20-35所示。

图20-35 效果图
（4） 将【图层】切换至“轮廓线”，执行【绘图】面板中的C【圆心，半径】命令图标，以中心线的交点为圆心，绘制直径为8.376、10和20的圆如Error! Reference source not found.所示。然后单击10的圆，将【图层】换成“细实线”，在利用TR【修剪】命令剪裁，效果如Error! Reference source not found.。

图20-36 绘制圆
图20-37 剪裁效果
20.2.5 图形标注
（1） 下面进行图形的标注。选择【图层】面板中的“标注线”，设置该图层为当前层，如图20-38所示。

图20-38 切换图层
（2） 执行【注释】面板中的D【标注样式】命令图标 ，在弹出的如Error! Reference source not found.所示的【标注样式管理器】对话框，单击【新建】按钮，在弹出的【创建新标注样式】对话框中的“新样式名”中输入“ISO-25”，然后单击【继续】，此时系统会弹出如Error! Reference source not found.所示的对话框，单击【确认】。
（3） 将返回【标注样式管理器】，选择“ISO-25”，单击【新建】，将在【用于】中选择“线性标注”，如图20-41 创建标注样式所示，同样的方法，创建“角度标注”，最终效果如图20-42 新建样式所示。

图20-39 标注样式管理器
图20-40 标注样式对话框

图20-41 创建标注样式
图20-42 新建样式
（4） 然后选择“ISO-25”，单击【修改】，将菜单栏中的，“线”、“符号和箭头”、“文字”、“调整”、“主单位”和“公差”，修改成如图20-43所示。

（a）
（b）

（c）
（d）

（e）
（f）
图20-43 设置参数
（5） 然后选择“线性”，单击【修改】，将菜单栏中的“文字”，修改成如Error! Reference source not found.所示。同样的方法修改“角度”，修改成如Error! Reference source not found.所示。

图20-44 “文字”参数
图20-45 “文字”参数

（6） 执行【修改】面板中的BR【打断】命令图标，打断中心线，将中心线移动至适合的位置。
（7） 选择“ISO-25”，单击【置为当前】。
（8） 执行【注释】面板中的DLM【线性】命令图标，对图形进行标注，如图20-46所示。

图20-46 线性标注
（9） 双击标注的尺寸20，然后在输入文本“%%c20f9”，标注的文字会变成Ø20f9。同样的方法，双击标注的尺寸18，输入文本“Tr18×4”，如图20-47所示。

图20-47 标注效果
（10） 进行孔径的标注。在命令行输入命令QLEASER创建引线，执行【注释】面板中的【多行文字】命令，添加孔径值，效果如Error! Reference source not found.所示。
（11） 插入表面粗糙度符号。如Error! Reference source not found.所示。（此处步骤不详细讲解，可参考前面章节对粗糙度符号的设置）。完成效果如图20-50所示。

图20-48 孔径标注
图20-49 添加粗糙度

图20-50 最终效果图
20.3 法兰盘
本实例将介绍法兰的创建过程。下图20-51为法兰盘的绘制图。（图层、标注的设置参考“方块螺母”的设置。）

图20-51 法兰盘
20.3.1 创建主视图
（1） 单击状态栏中的【正交模式】按钮、【对象捕捉】按钮和【线宽】按钮使它们都变为打开状态。在【图层】中选择“中心线”，然后执行【绘图】面板中的L【直线】命令图标，输入第一点坐标为（200,200），按“Enter”键确认，向右移动鼠标，并在命令行中输入直线长度为150，按“Enter”键确认。再执行【直线】命令，输入第一点坐标为（275，275），按“enter”键确认后，向下移动鼠标，并在命令行中输入直线长度为150，按“Enter”键确认。完成效果如Error! Reference source not found.所示。
（2） 执行【修改】面板中的O【偏移】命令图标，将竖直中心线向左、右偏移“67.5”，然后选择水平中心线向上、下偏移“67.5”，后将偏移的直线图层改为“轮廓线”，完成效果如Error! Reference source not found.所示。

图20-52 绘制中心线
图20-53 偏移直线
（3） 执行修改面板中的TR【修剪】按钮，在绘图区空白处点击鼠标右键，然后左键点击多余的线条作为被剪掉的对象，将【图层】换成“轮廓线”，然后执行【绘图】面板中的C【圆心，半径】命令图标，以中心线的交点画一个直径为118和一个直径为114的圆，完成效果如Error! Reference source not found.所示。
（4） 单击外围圆，将【图层】换成“细实线”，然后执行修改面板中的TR【修剪】按钮，剪裁外圆，完成效果如Error! Reference source not found.所示。

图20-54 绘制圆
图20-55 效果图
（5） 执行【修改】面板中的O【偏移】命令图标，将竖直中心线向左偏移“54”，将水平中心线向上偏移“54”，完成效果如Error! Reference source not found.所示。
（6） 单击刚刚偏移得来的中心线，使其显示蓝色的夹点，然后选取器夹点，拖移至适当位置，如Error! Reference source not found.所示。

图20-56 偏移线
图20-57 效果图
（7） 执行【绘图】面板中的C【圆心，半径】命令图标，以中心线的交点画一个直径为12和一个直径为10的圆，完成效果如Error! Reference source not found.所示。
（8） 单击外围12的圆，将【图层】换成“细实线”，然后执行修改面板中的TR【修剪】按钮，剪裁外圆，完成效果如Error! Reference source not found.所示。

图20-58 绘制圆
图20-59 效果图
（9） 执行【修改】面板中MI【镜像】命令图标，左键选择刚才绘制的圆为镜像对象，单击右键，然后捕捉竖直中心线的两个端点，选择为镜像中心线，然后单击回车完成镜像操作，效果如Error! Reference source not found.所示。
（10） 按空格键重复上面的【镜像】命令，镜像图形，绘制效果如Error! Reference source not found.所示。

图20-60 镜像效果
图20-61 镜像效果
20.3.2 创建左视图
（1） 绘单击主视图中的水平中心线使其显示夹点，然后选取器右端夹点，水平拖移至适当的位置，作为创建左视图的水平中心线。然后执行【修改】面板中的O【偏移】命令图标，输入偏移距离“180”，选择主视图中的竖直中心线，鼠标向右点击，效果如图20-62所示。

图20-62 偏移效果
（2） 执行【修改】面板中的O【偏移】命令图标，输入偏移距离“25”，选择偏移的竖直中心线，鼠标向左点击，然后执行【修改】面板中的BR【打断】命令图标，打断水平中心线，单击中心线，水平拖移至适当的位置，效果如图20-63所示。

图20-63 偏移效果
（3） 执行【修改】面板中的O【偏移】命令图标，将右边的水平中心线向上偏移57.5和67.5，向下同样偏移57.5和67.5，完成效果如图20-64所示。

图20-64 偏移效果
（4） 然后执行修改面板中的TR【修剪】按钮，在绘图区空白处点击鼠标右键，然后左键点击多余的线条作为被剪掉的对象，将【图层】换成“轮廓线”，完成效果如图20-65所示。

图20-65 效果图
（5） 执行【绘图】面板中的L【直线】按钮，然后在命令行输入“from”，选择如Error! Reference source not found.所示的A点作为偏移基点。在命令行输入偏移量为“@1.5，0”，第一点确定以后将鼠标移向左下方，等捕捉“135°”时在命令行中输入“20”，如Error! Reference source not found.所示。

图20-66 绘制斜线
（6） 执行【绘图】面板中的L【直线】按钮，在左视图下方绘制中心线，然后执行【修改】面板中MI【镜像】命令图标，镜像上一步中的斜线，此处有两次镜像，效果如图20-67所示。

图20-67 镜像效果
（7） 然后执行修改面板中的TR【修剪】按钮，在绘图区空白处点击鼠标右键，然后左键点击多余的线条作为被剪掉的对象，将【图层】换成“轮廓线”，完成效果如图20-67所示。
（8） 执行【绘图】面板中的L【直线】按钮，以及配合直线图层的切换，绘制效果如Error! Reference source not found.所示。
（9） 将【图层】切换至“剖面线”，然后执行【修改】面板中执行H【图案填充】命令图标，选择图案为ANSI31，比例为1，角度为0°，区域选择，然后按“Enter”键完成填充，完成图案填充，效果如Error! Reference source not found.所示。

图20-68 剪裁效果
图20-69 绘制直线
图20-70 填充效果

（10） 图形绘制最终效果如图20-71所示。

图20-71 效果图
20.3.3 图形标注
（11） 执行【注释】面板中的DLM【线性】命令图标，以及配合【直径】命令图标，对图形进行标注，如图20-72所示。

图20-72 标注效果
（12） 双击标注的尺寸Ø12，然后在输入文本“4-M12-7H”；双击标注的尺寸118，然后在输入文本“M118×1.5-7H”；双击标注的尺寸108，然后在输入文本“108±0.2”（文本输入中，按住键盘上的“ALT” ，然后按0177，松开ALT，就是“±”），如图20-73。
图20-73 标注效果
（13） 插入表面粗糙度符号。（此处步骤不详细讲解，可参考前面章节对粗糙度符号的设置）。最终效果如图20-74 最终效果图所示。

图20-74 最终效果图
