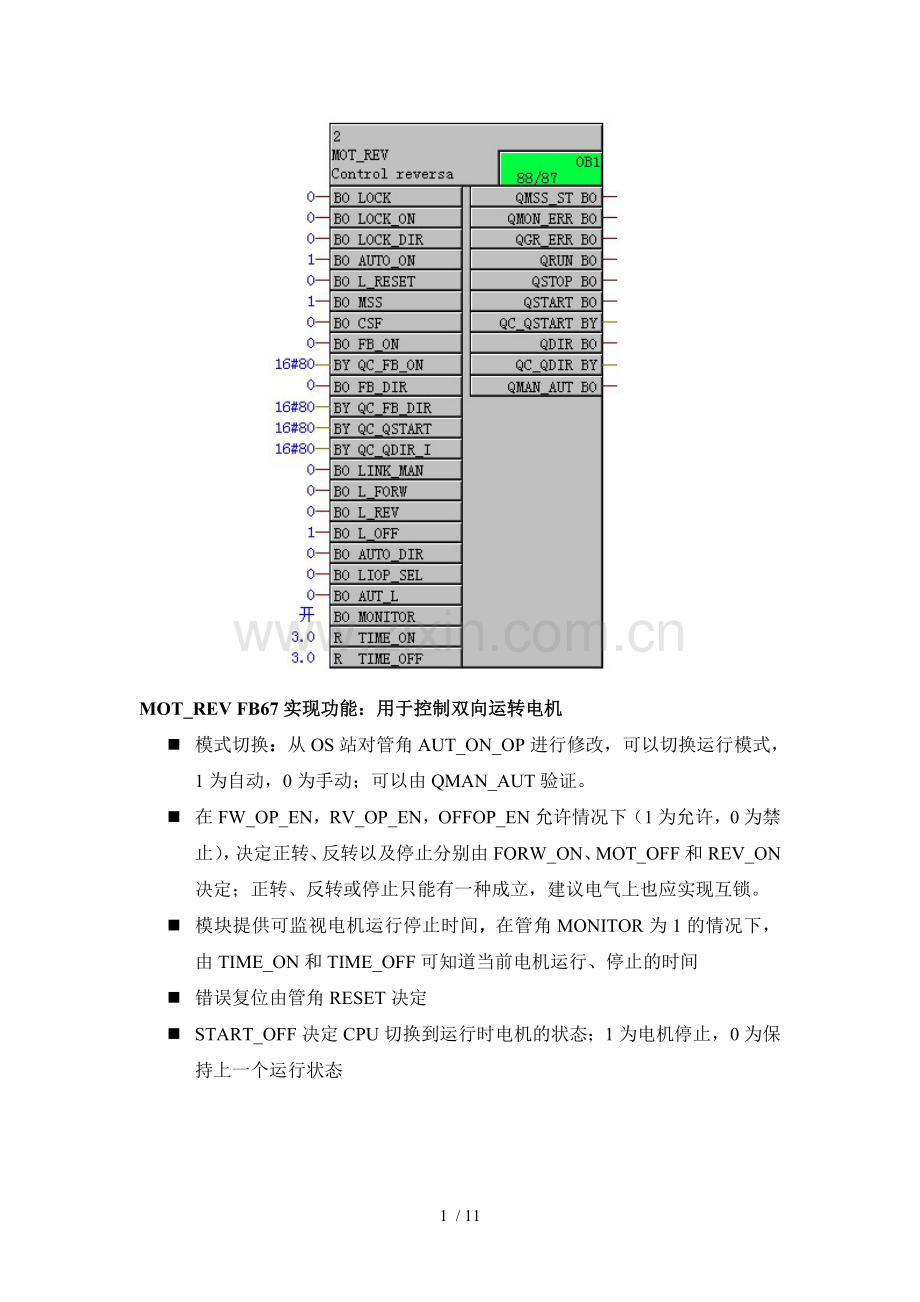

MOT_REV FB67实现功能：用于控制双向运转电机
n 模式切换：从OS站对管角AUT_ON_OP进行修改，可以切换运行模式，1为自动，0为手动；可以由QMAN_AUT验证。
n 在FW_OP_EN，RV_OP_EN，OFFOP_EN允许情况下（1为允许，0为禁止），决定正转、反转以及停止分别由FORW_ON、MOT_OFF和REV_ON决定；正转、反转或停止只能有一种成立，建议电气上也应实现互锁。
n 模块提供可监视电机运行停止时间，在管角MONITOR为1的情况下，由TIME_ON和TIME_OFF可知道当前电机运行、停止的时间
n 错误复位由管角RESET决定
n START_OFF决定CPU切换到运行时电机的状态；1为电机停止，0为保持上一个运行状态

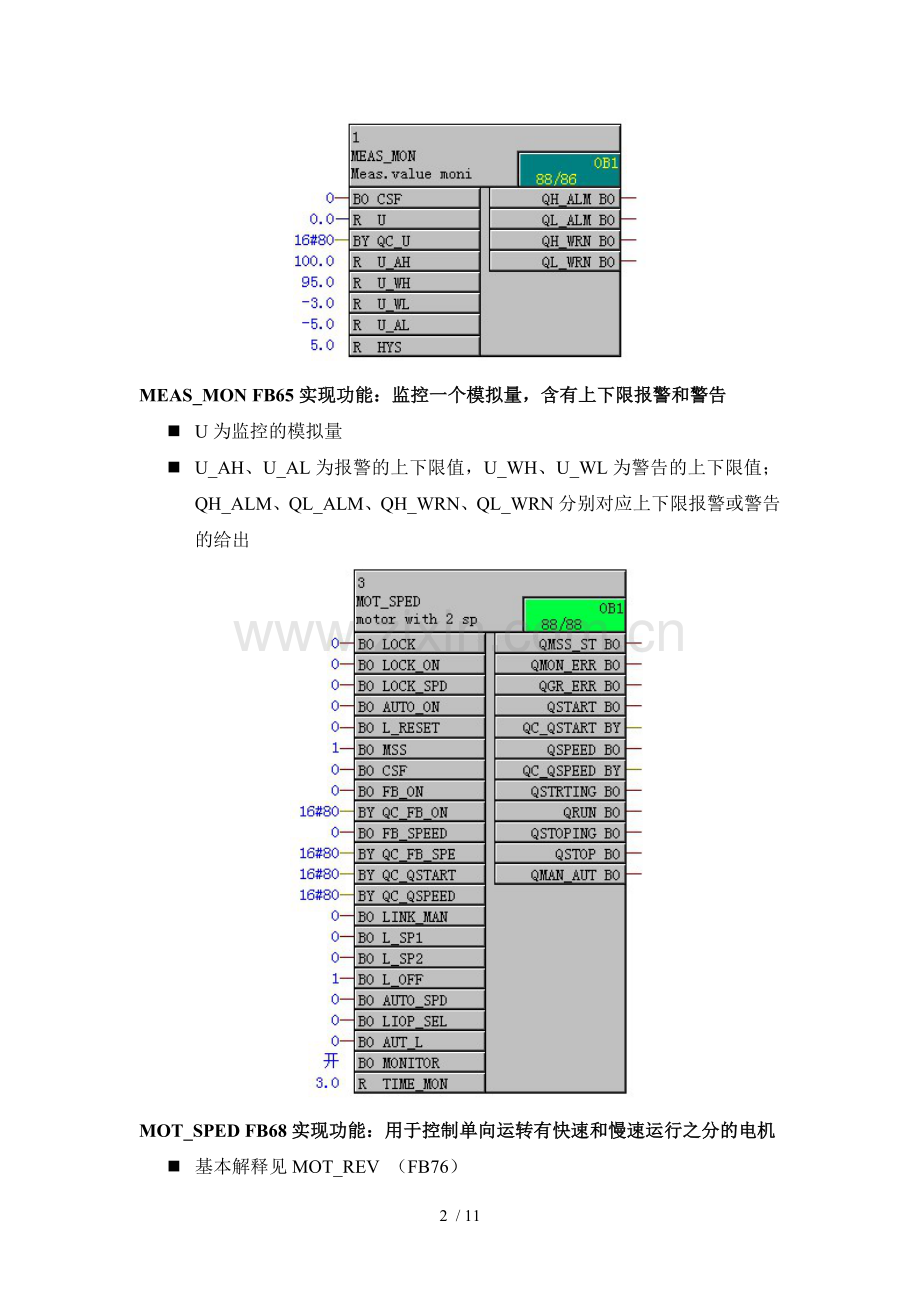

MEAS_MON FB65实现功能：监控一个模拟量，含有上下限报警和警告
n U为监控的模拟量
n U_AH、U_AL为报警的上下限值，U_WH、U_WL为警告的上下限值；QH_ALM、QL_ALM、QH_WRN、QL_WRN分别对应上下限报警或警告的给出

MOT_SPED FB68实现功能：用于控制单向运转有快速和慢速运行之分的电机
n 基本解释见MOT_REV （FB76）
n SP1_ON， SP2_ON，MOT_OFF决定电机快速运行、慢速运行和停止；三个只能一个有效。

MOTOR FB66实现功能：用于控制电机，电机运行状态可选择监视
n 模式切换：从OS站对管角AUT_ON_OP进行修改，可以切换运行模式，1为自动，0为手动；可以由QMAN_AUT验证
n LOCK和LOCK_ON决定电机立即运行或停止，优先级最高，其中LOCK让电机立即停止，在LOCK为0时， LOCK_ON让电机立即运行
n FB_ON为电机反馈状态

VALVE FB73实现功能：用于控制阀的启停
n 模式切换：从OS站对管角AUT_ON_OP进行修改，可以切换运行模式，1为自动，0为手动；可以由QMAN_AUT验证
n VL_OPEN和VL_CLOSE在V_LOCK为0的情况下决定阀的开或关，同时VL_CLOSE锁定VL_OPEN，即二者都为1时阀关闭； V_LOCK为1时阀立即关闭
n FB_CLOSE和FB_OPEN对应阀的开关反馈信号，对于单反馈或没有反馈的阀可以只连接一个管角或不连

INTERLOK FB75实现功能：开关量的逻辑运算
n 输入信号最多为10个，分成两组I1_1..5, I2_1..5
n 当NEG1_1..5和NEG2_1..5中任意某一个为1时，相应的输入信号取反再进行逻辑运算
n 当NEGRES_1或NEGRES_2为1时，表示对第一组或第二组信号的结果取反再进行逻辑运算
n AND_OR1..3，为1时进行逻辑与运算，为0时进行逻辑或运算； AND_OR1 ..2表示对第一组或第二组进行逻辑运算性质，AND_OR3表示对两组信号逻辑运算结果再运算的性质
n Q1、Q2分别表示第一组、第二组信号的逻辑运算结果；Q3表示总逻辑运算结果

R_TO_DW FC282实现功能：浮点数转换为双字
n 浮点数应该在0.0和4294967000.0之间
n 当浮点数超上限或低下限时，ENO=0，并且相应输出为上限值4294967000或下限值0

ADD4_P :FC256实现功能：4个浮点数求和
n V=U1+U2+U3+U4
n Un（n<=4)缺省为0

ADD8_P FC257实现功能：8个浮点数求和
n V=U1+U2+…+Un（n<=8）
n Un（n<=8)缺省为0

MUL4_P FC262实现功能：4个浮点数求积
n V=U1*U2*U3*U4
n Un（n<=4)缺省为1

MUL8_P FC263实现功能：8个浮点数求积
n V=U1*U2*…*Un（n<=8）
n Un（n<=8)缺省为1

AVER_P FB34实现功能：计算某一个参数在一定时间内的平均值
n RUN由0变为1的一次跳变时，该块开始执行；RUN为0时，该块停止执行。
n V=（N*Valt+U）/（N+1）
n 其中Valt为上一次的V值。

COUNT_P FB36实现功能：捕捉某一开关量信号的上升沿，进行计
数。
n MODE为0时，正向计数； MODE为1时，负向计数
n 计数结果V达到上限V_HL或下限V_LL时，停止计数，分别给出QVHL、QVLL高电平
n RESET=1，MODE=0则V=V_LL，QVLL=1，QVHL=0
MODE=0则V=V_HL，QVLL=0，QVHL=1

OP_A FB45实现功能：简单操作控制一个模拟量输出
n U由操作员从OS站给出
n 当LINK_ON=1时，内部值LINK_U传送给V；
n 当LINK_ON=0时，U传送给V
n 当LINK_ON=1时，BTRACK=1，U跟踪LINK_U，从而保证LINK_ON切换为0时，输出V不至于产生突然的跳变； BTRACK=0，则LINK_ON切换为0时，输出V保持最近的U值

OP_A_LIM：FB46实现功能：操作控制一个模拟量输出
n 基本解释同OP_A
n 当OP_EN=1时，U可以从OS站给出，否则U锁定
n 当LINK_U或U在上限U_HL、U_LL之间可以直接传送给V；当超出上下限时，则给出为上下限值

OP_D：FB48实现功能：操作控制一个开关量输出
n I0由OS站给出，但OP_EN0和OP_EN1可以限制输入值，之间关系为：

n 当LINK_ON=1时，内部值LINK_I传送给Q0；
当LINK_ON=0时，I0传送给Q0
n 当LINK_ON=1时，BTRACK=1， I0跟踪LINK_I，从而保证LINK_ON切换为0时，输出Q0不至于产生突然的跳变； BTRACK=0，则LINK_ON切换为0时，输出V保持最近的I0值

OP_TRIG：FB50实现功能：操作控制一个开关量输出一个脉冲
n I0由OS站给出
n 在OP_EN=1时，当I0为1时，在一个周期内Q0为1，紧接着I0和Q0自动复位。

MESSAGE：FB43实现功能：检测信号变化产生组态好的信息
n EN决定该块是否可以运行，1位运行，否则反之
n I_1..8为监视的8个开关量
n AUX_PR01..10用于更加详细解释信息
n 用于在OS站上显示的信息可以预先根据需要更改，输入的信息最多为24个字符。
