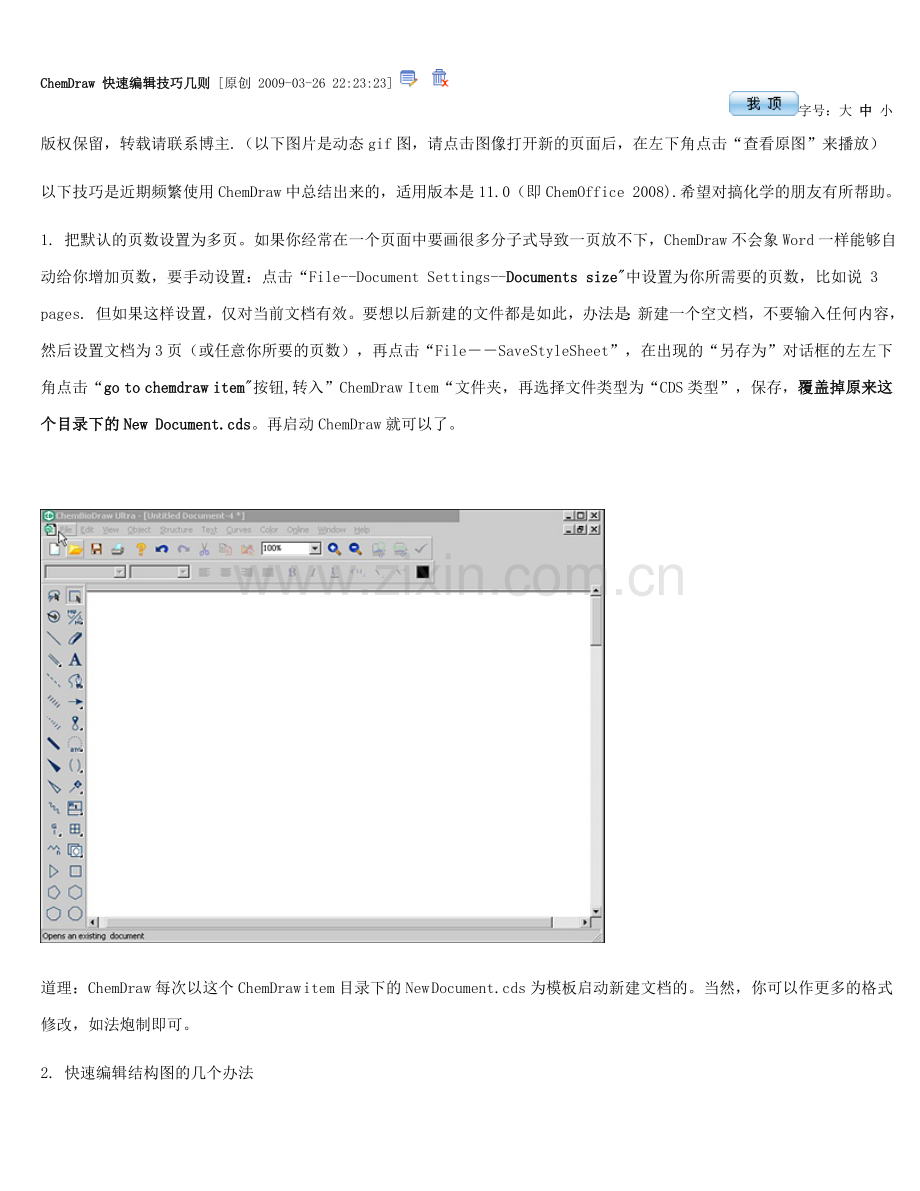

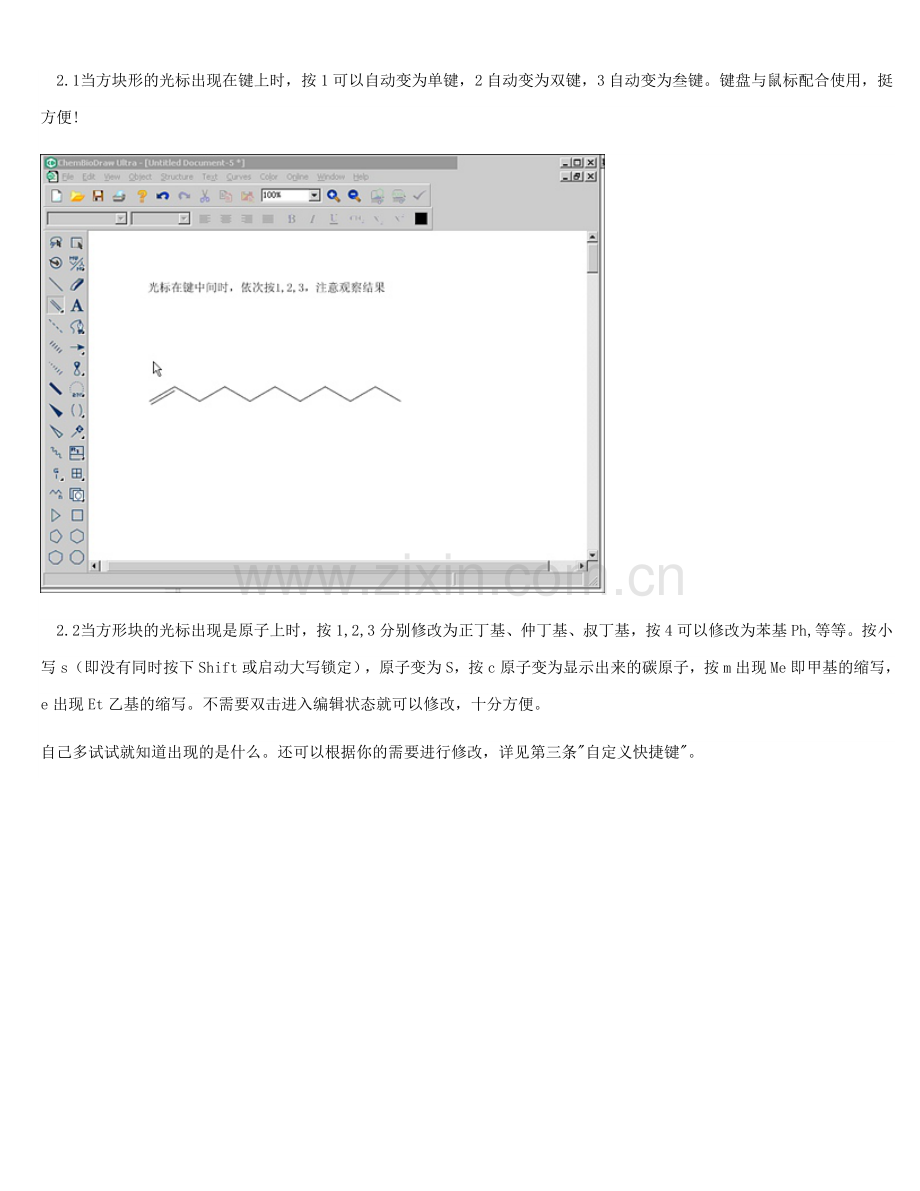

ChemDraw 快速编辑技巧几则 [原创 2009-03-26 22:23:23] 字号：大中小版权保留，转载请联系博主.（以下图片是动态gif图，请点击图像打开新的页面后，在左下角点击“查看原图”来播放）以下技巧是近期频繁使用ChemDraw中总结出来的，适用版本是11.0（即ChemOffice 2008).希望对搞化学的朋友有所帮助。 1. 把默认的页数设置为多页。如果你经常在一个页面中要画很多分子式导致一页放不下，ChemDraw不会象Word一样能够自动给你增加页数，要手动设置：点击“File--Document Settings--Documents size"中设置为你所需要的页数，比如说 3 pages. 但如果这样设置，仅对当前文档有效。要想以后新建的文件都是如此，办法是：新建一个空文档，不要输入任何内容，然后设置文档为3页（或任意你所要的页数），再点击“File－－Save Style Sheet”，在出现的“另存为”对话框的左左下角点击“go to chemdraw item"按钮,转入”ChemDraw Item“文件夹，再选择文件类型为“CDS类型”，保存，覆盖掉原来这个目录下的New Document.cds。再启动ChemDraw就可以了。道理：ChemDraw每次以这个ChemDraw item目录下的New Document.cds为模板启动新建文档的。当然，你可以作更多的格式修改，如法炮制即可。 2. 快速编辑结构图的几个办法 2.1 当方块形的光标出现在键上时，按1可以自动变为单键，2自动变为双键，3自动变为叁键。键盘与鼠标配合使用，挺方便! 2.2 当方形块的光标出现是原子上时，按1,2,3分别修改为正丁基、仲丁基、叔丁基，按4可以修改为苯基Ph,等等。按小写s（即没有同时按下Shift或启动大写锁定），原子变为S，按c原子变为显示出来的碳原子，按m出现Me即甲基的缩写，e出现Et乙基的缩写。不需要双击进入编辑状态就可以修改，十分方便。自己多试试就知道出现的是什么。还可以根据你的需要进行修改，详见第三条"自定义快捷键"。 2.3 使用名称→结构转换。输入一个名称，ChemDraw自动帮你转换成结构式，这一点对结构比较复杂但又常用的的分子尤为便利（当然也可以将它们定义成别名或模板来使用）。比如，按Ctrl+Shift+N，输入vinylene carbonate,马上就可以得到VC的分子结构式，比画起来快得多。不过这点要求对名称熟悉，错误的名称不能得到正确的结果。（另：名称→结构功能在某些时候可能出现错误的转换，某些情况下也可能不能转换，毕竟程序不是万能的。如果输入的名称可能存在歧义或拼错了，当然也会出错） 2.4 别名。这是极其有用的功能，在ChemDraw 11也作了增强，别名的定义现在相当容易。如频繁使用的Me, Et, nPr（正丙基），iPr（异丙基），C2H4（亚乙基）其实都是程序定义好的别名。详情可以点击"File--List Nickname"查看（光标在原子上时按＝号也可以调出这个对话框）。如Ac代表乙酰基，Allyl代表烯丙基，Ad代表金刚烷基，林林总总至少有几十个，相当齐全。使用时只要把原子如C，H等修改为你所需要的名称即可。如果不出现波浪线的红色边框，表明你没有输错。如果你需要展开的结构而不是缩写，选中结构（完整或部分结构都可以）后点击“Structure－－Expand label”即可。如果你还嫌这些不够，还可以自定义别名，首先画出一个包含指定结构的结构式，选中需要定义成别名的部分，再点击“Structure－－Define Nickname”，输入你所希望的别名即可。注意不要与已经定义的相同，否则可能会覆盖掉先定义的。别名是区分大小写的，因为它会显示在结构式上。举例，我希望定义一个DOL环的基团，别名就叫dol（注意是小写的）。该结构的取代点在环的CH2上。首先给它连一个甲基（乙基、丙基也可以），再用选框工具选中DOL环部分，不包括新增加的甲基的那个碳原子，在选中此结构的情况下，点击“Structure--Define Nickname",再输入dol。这样就成功命名了dol这个新的结构。使用时，如果我需要时就很可以使用了，如下动画演示。如果需要完整结构，再Expand label即可。 3。自定义快捷键。如果你想进一步提高输入速度，学会使用自定义ChemDraw的自定义快捷键吧。 3.1. ChemDraw Item目录的位置 ChemOffice的快捷键定义放在一个特定文件名的文件中，这个文件叫CS ChemDraw HotKeys.txt，放在一个叫ChemDraw Item的特定目录下，根据操作系统的不同，ChemDraw Item的位置有所不同。在帮助文件中搜索"ChemDraw Item folder"可以找到详细说明。WinXP上是C:\Documents and Settings\All Users\Application Data\CambridgeSoft\ChemOffice2008\ChemDraw\ChemDraw Items\（注意Application Data通常是隐藏的，在直接在地址栏输入后还是可以进入的）。找到CS ChemDraw Hotkeys.txt文件后用文件编辑器打开，可以看到很多行的内容。这就是我们要找的“快捷键定义”文件。 3.2 内容的编辑这个文件的原文全部是英文的，为方便英语能力有限的朋友，我尽可能的翻译成了中文。注意的是，定义时文本必须是英文的，不能用中文。为了方便起见，下面贴出我的电脑上CS chemDraw文件的内容，有些内容根据我本人的需要作了修改，与你看到的不完全相同。请你根据自己的需要进行修改，不要Copy本人使用的设置。 ## 关于本文件（括号内为翻译时所加） ## ## 本文包括了用于CS ChemDraw的快捷键的定义（不是所有ChemDraw的快捷键）. ## ## 任何以两个#号开头的行都被忽略（视为注释） ## ## 所有其它行都应遵守这一格式 <字符><空格><文本> （这里的字符、空格、文本都不能用中文的全角字符）。 ## ## 在绝大多数情况下，按下<字符>键会使得最后指向的原子变为该<字符>对应的<文本>(对应关系如下所定义）. ## 另外，如果<文本>代表的是单个元素符号，并且. Automatic Atom Labels设置开启，标签会自动调整以得到正确的氢原子数。 ## （设置方法：点击"File--Perferences..."，选择"Building/Display"页面，里面有一条 ## "Automatically Rectify Hydrogens in Atom Labels",打上勾即开启。默认是开启的） ## ## 以下标准HTML标签在<文本>中任何地方均可识别： ## ## ## ## <字符> 是区分大小写的，但如果只定义了小写的<字符>，对应的大写字母，也视为小写一样的效果。 ## ## ## 以下<字符>是程序保留的，不能改变: ## <Enter> or <Return> 打开原子标签编辑 ## <Space> 删除原子标签 ## <Delete> or <Backspace> 删除原子标签或其它对象 ## ## ## 以下<文本>有特定的含义 ## FREE_SITE+ 增加原子的自由连接点 (查询用) ## FREE_SITE- 减少原子的自由连接点 (查询用) ## UPTO_SITE+ 增加原子的取代基数目上限 (查询用) ## UPTO_SITE- 增加原子的取代基数目上限 (查询用) ## EXACT_SITE+ 增加原子的精确的取代基数目 (查询用) ## EXACT_SITE- 减少原子的精确的取代基数目 (查询用) ## CHARGE+ 增加原子的电荷 ## CHARGE- 减少原子的电荷 ## PROPERTIES 显示原子属性对话框 ## CHOOSENICKNAME 显示“选择别名”对话框 ## ATTACHMENTPOINT 增加一个连接点 ## ATOMNUMBER 原子编号加一 ## SPROUT_1 给原子增加一个键 ## SPROUT_2 给原子增加二个键 ## SPROUT_3 给原子增加三个键 ## ## 当光标在键上时，以下的<文本>具有特定含义 ## BOND_PROPERTIES 显示键的属性 ## BOND_FRONT 将键移到前面 ## BOND_LEFT 将键移到左边 (如果是双键) ## BOND_RIGHT 将键移到右边 (如果是双键) ## BOND_CENTER 将键移动中间 (如果是双键) ## BOND_1 键修改为普通单键 ## BOND_2 键修改为普通双键 ## BOND_3 键修改为普通叁键 ## BOND_4 键修改为普通四键 ## BOND_DASHED 键修改为虚线单键 ## BOND_HASHED 键修改为宽虚线单键 ## BOND_HASHEDWEDGED 键修改为宽虚线楔形键 ## BOND_BOLD 键修改为粗线单键 ## BOND_WEDGED 键修改为宽虚线楔形键 ## BOND_HOLLOWWEDGED 键修改为空心楔形单键 ## BOND_WAVY 键修改为波浪形单键 ## BOND_DATIVE 键修改为配位键 ## BOND_DOUBLEBOLD 键修改为粗线双键 ## BOND_DOUBLEEITHER 键修改为双抉键 ## BOND_AROMATIC 键修改为芳香键 ## BOND_TAUTOMERIC 键修改为异构键 ## BOND_ANY 键修改为任意键 (查询用) ## BOND_SINGLEORDOUBLE 键修改为单双键之一的选择键 (查询用) ## BOND_SINGLEORAROMATIC 键修改为单键、芳香键之一的选择键 (查询用) ## BOND_DOUBLEORAROMATIC 键修改为双键、芳香键之一的选择键 (查询用) ## ## 指定工具面板上的工具到快捷键，请使用以下属性. ## 举例来说，在本面的最后面增加如下文本（不要##）: ##7 TOOL_SOLIDBOND ## 指定实键工具到键盘上的数字7 ## ## TOOL_LASSO TOOL_MARQUEE ## TOOL_3DTRACKBALL TOOL_MASSFRAG ## TOOL_ERASER TOOL_TEXT ## TOOL_SOLIDBOND TOOL_MULTIBOND ## TOOL_DASHEDBOND TOOL_PEN ## TOOL_HASHEDBOND TOOL_ARROW ## TOOL_HASHEDWEDGEDBOND TOOL_ORBITAL ## TOOL_BOLDBOND TOOL_DRAWINGELEMENTS ## TOOL_WEDGEDBOND TOOL_BRACKET ## TOOL_HOLLOWWEDGEDBOND TOOL_CHEMICALSYMBOLS ## TOOL_WAVYBOND TOOL_ARC ## TOOL_TABLE TOOL_QUERY ## TOOL_ACYCLICCHAIN TOOL_TEMPLATE ## TOOL_CYCLOPROPANE TOOL_CYCLOBUTANE ## TOOL_CYCLOPENTANE TOOL_CYCLOHEXANE ## TOOL_CYCLOHEPTANE TOOL_CYCLOOCTANE ## TOOL_CYCLOHEXANECHAIR1 TOOL_CYCLOHEXANECHAIR2 ## TOOL_CYCLOPENTADIENE TOOL_BENZENE ## TOOL_TLCPLATE ## a A A Ac b B B Br c C C Cl d D ## （以下定义大小写e分别对应不同的文本，按小写的e原子标签修改为Et，按大写的修改为EC，这是本人定义的一个别名） e Et E EC f F F CF3 ## （g键被我定义为框选工具） g TOOL_MARQUEE h H i I k K l Cl m Me ##（大小写n的不同定义，按小写的n原子标签转为N，大写的转换为Na，都可以根据你的需要来定义。） ##（这里n代表N还是别名什么完全可以根据需要定义，如你也可以定义为NH2，N(CH3)2什么的，都可以。） ##（但如果定义的文本不是系统中已有的元素符号、别名或者用户已经定义的别名，则修改为指定文本后，）原子标签上会 ##（自动提示错误。） n N N Na o O p P P Ph q Q r R s Si S S t TMS T Tf ## （因为w的开头跟波浪形相近，故将w指定为启动波浪形的碳链骨架工具，） ## （按下w相当于鼠标点击了工具面板上的“骨架工具”） w TOOL_ACYCLICCHAIN x X 1 CF2 2 C2H4 3 C3H6 4 Ph 5 OAc 6 TOOL_CYCLOHEXANE 7 TOOL_CYCLOHEPTANE 8 SPROUT_1 9 SPROUT_2 0 SPROUT_3 . ATTACHMENTPOINT ' ATOMNUMBER - CHARGE- = CHARGE+ + CHOOSENICKNAME / PROPERTIES ? PROPERTIES ## 仅应用于化学键的快捷键（当光标在键上时，按这些键会产生右边定义的效果） ## 这些快捷键允许使用与上述的原子标签快捷键相同的字符 f BOND_FRONT l BOND_LEFT r BOND_RIGHT c BOND_CENTER 1 BOND_1 2 BOND_2 3 BOND_3 4 BOND_4 / BOND_PROPERTIES ? BOND_PROPERTIES d BOND_DASHED H BOND_HASHED h BOND_HASHEDWEDGED b BOND_BOLD w BOND_WEDGED y BOND_WAVY ## －－－－－－－－－文件内容结束－－－－－－－－－－－－在编辑完成以后，按保存覆盖原来的文件，定义的快捷键马上就可以发挥效果了，根据自己的需要多调试调试即可。（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
