CAD重要知识点.doc

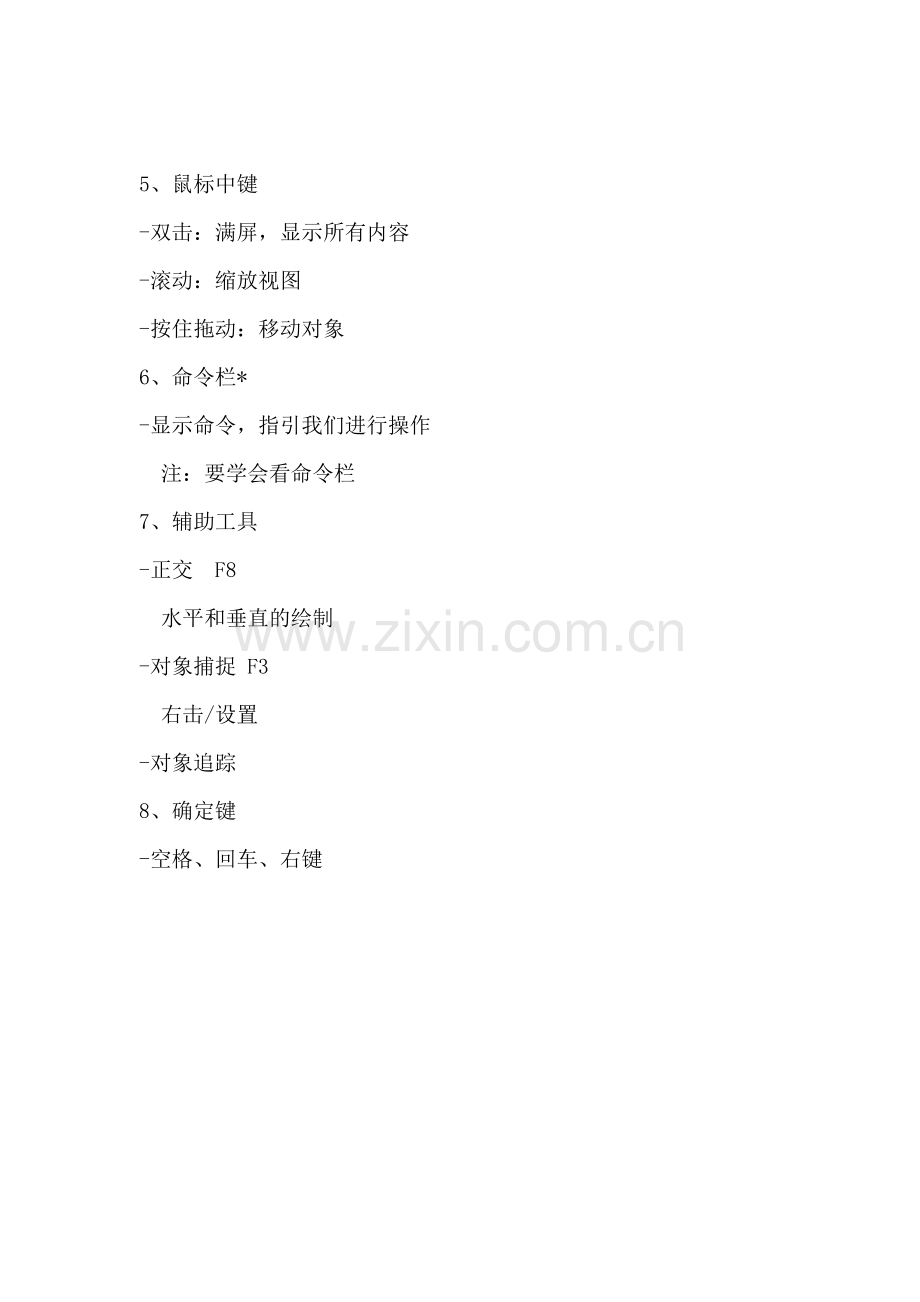

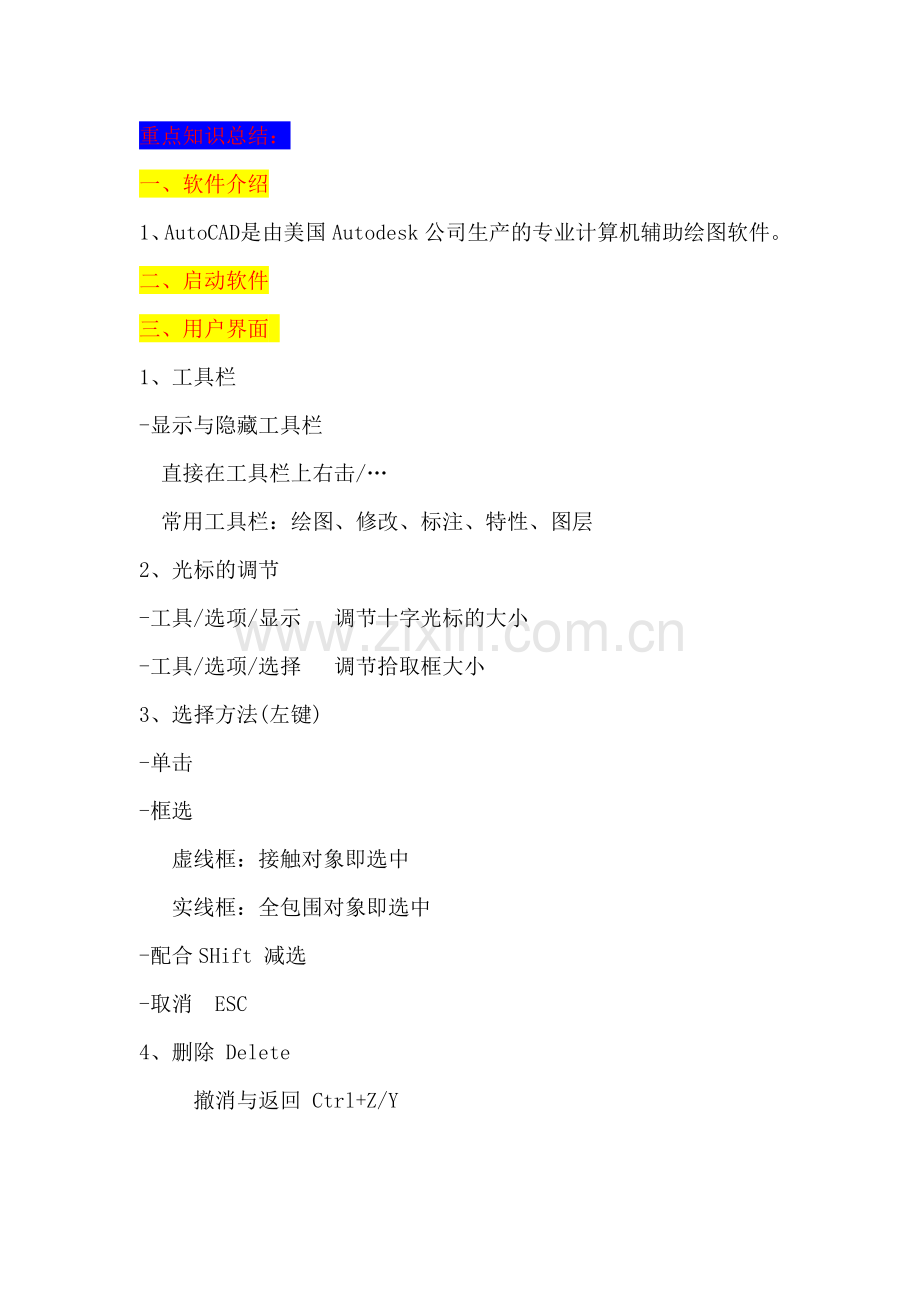

重点知识总结：一、软件介绍1、Auto CAD 是由美国Autodesk公司生产的专业计算机辅助绘图软件。二、启动软件三、用户界面 1、工具栏-显示与隐藏工具栏 直接在工具栏上右击/ 常用工具栏：绘图、修改、标注、特性、图层2、光标的调节-工具/选项/显示 调节十字光标的大小-工具/选项/选择 调节拾取框大小3、选择方法(左键)-单击-框选 虚线框：接触对象即选中 实线框：全包围对象即选中-配合SHift 减选-取消 ESC4、删除 Delete 撤消与返回 Ctrl+Z/Y5、鼠标中键-双击：满屏，显示所有内容-滚动：缩放视图-按住拖动：移动对象6、命令栏*-显示命令，指引我们进行操作 注：要学会看命令栏7、辅助工具-正交 F8 水平和垂直的绘制-对象捕捉 F3 右击/设置-对象追踪8、确定键-空格、回车、右键重点知识总结：一、直线 L1、选中工具，指定下起点，拖出方向，输入长度，确定 2、相对坐标的输入 用直线指定第一个点后，输入坐标值 (x,y)3、角度的判断*在起点右侧的水平线上，逆时针旋转为正角度，顺时针为负角度4、有角度的直线输入方法指定起点后，拖出方向-输入长度Shift+角度5、重复上次结束的命令再结束命令后，再次点击确定键二、构造线 XL1、注：命令栏中出现“或”，或之前为当前命令，可直接操作 或之后的命令为扩展命令，通过快捷字母切换2、水平和垂直3、角度 直接输入角度值(和直线相同) *R 参照 重新参照其它直线4、二等分 作已知角度的角平分线5、偏移 直接输入偏移距离，选择偏移方向 选择“通过”直接将直接复制到想要的点上即可三、修剪 TR1、选择工具右击确定点击或框选要修剪的对象2、注：当对象只有最后一条线段时，无法修剪，直接用Delete删除 重点知识总结：一、圆 C1、圆心+半径或直径2、三点 任意三点绘制圆3、两点 两点间距离为直径4、相切相切半径 注：切点的位置选择要选择在大概位置上5、点绘图菜单/圆/相切相切相切二、圆弧 A1、工具栏中一般用三点绘制2、绘图菜单/圆弧/ 圆弧是逆时针旋转出来* 起点端点半径 选择起点和端点后，一定要拖出圆弧后，输入半径值 当圆弧大于半圆时，半径值要输入负值*3、多段线 PL （1）绘制出来的是一个整体 （2）圆弧 选择圆弧后，直接再选择方向命令，再进行操作 90 向上 180向左 270向下 360向右 （3）宽度 起点和端点的宽度 设置好起点和端点后，再输入数值进行绘制重点知识总结：一、正多边形 Pol1、指定边的数目2、中心点 -内接于圆，中心点到角点的距离为半径值 -外切于圆，中心点到边中点的距离为半径值3、边 通过边的长度来确定多边形二、矩形 REC1、指定第一个点后，拖出大小，输入XY坐标 注：XY轴的正负方向2、倒角与圆角 设置好后，进行绘制 注：圆角与倒角设置好后为默认值，再次绘制要清零三、样条曲线1、绘制无规则的线条2、确定时点击三次确定键四、椭圆 El1、长轴+半轴2、长轴+旋转3、中心点+半轴+半轴五、椭圆弧1、绘制出椭圆后，直接截取其中一段 注：方向是逆时针转出来的重点知识总结：一、图案填充和渐变色 Bh1、图案填充-选择图案 ：注图案比例设置-边界：选择点（封闭对象），选择对象-点击预览 ESC返回对话框进行调节和角度2、渐变色-一般用白色填充-其它颜色，调节中间的滑块，让颜色单一二、创建块 B1、名称 基点（插入点） 选择对象2、创建有文字的对象 绘图菜单下面选择“块 /定义属性” 在标记里入文字 放到要旋转的块上（通过缩放工具进行调节） 注：选中块一起重新创建为块三、插入块 I1、点击确定后直接指定插入点即可2、缩放比例（勾选统一比例）3、角度 注：写块 wblock 所有文件中通用调入外部模块 直接选中内容后 Ctrl+C，然后到图纸中Ctrl+V，指定一插入点即可四、点 po1、工具栏中点直接单击即可2、绘图菜单去选择点：定数，定距离3、点样式的设置：格式菜单下面有点样式4、对象捕捉中打开“节点”5、注：可以使用块来代替点样式注：块是无法修改的，用分解工具分解后即可重点知识总结：一、多线 ML1、多线的绘制方法同直线2、线条宽度设置：图元中的单位X比例大小3、对正：标注在外部使用上对正 标注在内部使用下对正二、面域 REG1、面域：形成封闭的二维区域2、观察方法 视图菜单/视觉样式/概念3、运算 修改菜单/实体编辑/ 交集和并集：同时选择中差集：例如:大圆减小圆 先选择大圆确定，再选择小圆确定重点知识总结：一、删除1、选中对象删除 Delete二、复制与移动工具1、复制 CO2、移动 M三、镜像 mi1、绘制对称的对象 多配合正交进行选择2、在有文字时要注意 输入mirrtext修改新值 1为文字镜像 0为文字直接复制四、偏移 o1、通过距离，通过点偏移 偏移原对象或其它封面对象 注：不能为面域重点知识总结：一、陈列 ar1、矩形陈列 行偏移，行偏移 注：可以通过原图来拾取 注：正负值的判断2、环形陈列 中心点 旋转陈列的基点 角度 所有对象的总角度（注：角度的正负值）二、旋转 RO三、缩放 sc1、按照比例缩放2、参照 通过对象中的一个长度进行缩放(一定要注意基点) 参照长度通过拾取点来完成四、拉伸 S注：选择时要反框 不要全选对象五、延伸 ex1、直接点击确定键进行延伸2、延伸要延伸到另外一个对象上3、按住Shift是修剪和延伸的切换六、打断于点1、将对象上按照一个点切成两个对象七、打断1、将对象上两点之间的部分删除 整体对象是逆时针打断八、合并1、将打断的对象合并起来九、倒角 cha1、在没有设置大小的时候可以将两条线连接到一起2、设置倒角的距离 ，第一和第二，鼠标选择的先后3、多个 进行多次倒角十、倒角 F十一、分解 X重点知识总结：一、表格1、工具去创建2、调节表格节点 拖动篮色节点3、文字的输入 双击即可输入文字，点击确定，确定输入 Ctrl+Enter 通过TAB或方向键进行切换单元格去输入内容4、调节大小或修改样式 格式菜单栏/表格样式 注：单元格内换行 Alt+回车二、文字1、拖出文本框进行输入 双击文字修改2、文字编辑 格式菜单/文字样式3、符号的输入 选择“”进行选择符号 直径%C 度数%D 正负 %P4、堆叠 将文字全部输入好，在要堆叠的地方加 SHift+6 ,选中堆叠文字点击堆叠即可三、标注1、标注样式-直线-符号和箭头机械图：实心闭合户型图：建筑标记箭头大小-文字设置文字的高度-主单位精度：设置小数点后几位比列因子2、标注工具注：打开对象捕捉里的“节点”-基线和继续前提都要以线性标注为基准-快速引线指定引线的两条线后，配合多行文字进行输入文本说明3、标注的编辑-ddedit 直接去编辑要编辑的标注-编辑标注文字 移动文字的位置-更新标注 切换其它标注样式重点知识总结：一、图层1、什么图层-分类去管理我们的图形2、新建图层点击新建工具，设置图层的名称，线型，粗线注：设置好的线型看上去没有效果 双击图形，设置线型比例 通过“修改菜单/特性匹配”进行复制特性注：粗线一定要打开最下面的线宽3、图层按钮-开关：设置图层内容的显示与隐藏-冻结：有隐藏功能并图层无法使用二、保存 DWT1、新建文件后，设置图层，样式 选择保存（格式里选择DWT图形样版格式） 下次绘图，可以直接选择进行操作三、打印 Ctrl+P1、打印窗口中设置-选择打印机*-设置纸张大小-设置纸张方向 （右下角的小箭头点开设置）-设置居中打印-设置打印区域 （选择窗口，并框选打印的窗口）注：保存为其它格式 jpg pdf选择打印机时，选择代有jpg或pdf的打印机即可设置一个自己的样版文件 DWT （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
