35kV主变技术规范.doc

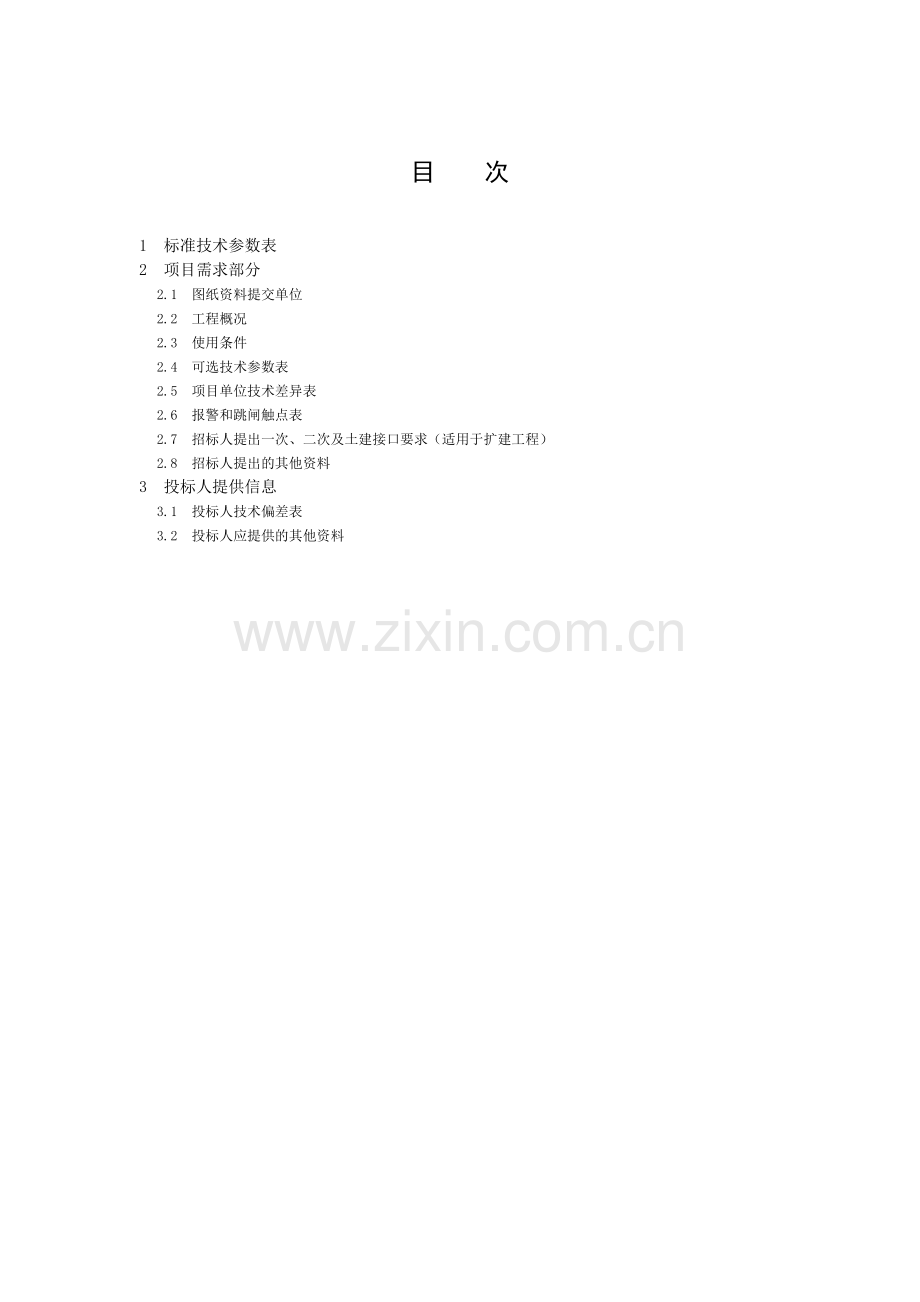

目次1 标准技术参数表2 项目需求部分2.1图纸资料提交单位2.2工程概况2.3使用条件2.4可选技术参数表2.5项目单位技术差异表2.6报警和跳闸触点表2.7招标人提出一次、二次及土建接口要求（适用于扩建工程）2.8招标人提出的其他资料3 投标人提供信息3.1投标人技术偏差表3.2投标人应提供的其他资料1 标准技术参数表投标人应认真逐项填写表1技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表12投标人技术偏差表。注：打“*”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。表1标准技术参数表序号名 称项 目标准参数值投标人保证值1*额定值变压器型式或型号SZ-10000/35（投标人填写）a. 额定电压（kV）高压绕组35（投标人填写）低压绕组10.5（投标人填写）b. 额定频率（Hz）50（投标人填写）c. 额定容量（MVA）高压绕组10（投标人填写）低压绕组10（投标人填写）d. 相数3（投标人填写）e. 调压方式有载（投标人填写）f. 调压位置高压中性点（投标人填写）g. 调压范围32.5%（投标人填写）h. 中性点接地方式不接地（投标人填写）i. 主分接的短路阻抗和允许偏差（全容量下）短路阻抗（%）允许偏差（%）短路阻抗（%）允许偏差（%）高压低压7.55（投标人填写）（投标人填写）j. 冷却方式ONAN（投标人填写）k. 联结组标号YNd11（投标人填写）2*绝缘水平a. 雷电全波冲击电压（kV，峰值）高压线端200（投标人填写）低压线端75（投标人填写）中性点端子200（投标人填写）b. 雷电截波冲击电压（kV，峰值）高压线端220（投标人填写）低压线端85（投标人填写）c. 短时工频耐受电压（kV，方均根值）高压线端85（投标人填写）低压线端35（投标人填写）中性点端子85（投标人填写）3温升限值（K）顶层油55（投标人填写）绕组（平均）65（投标人填写）绕组（热点）78（投标人填写）油箱、铁心及金属结构件表面75（投标人填写）4极限分接下短路阻抗和允许偏差（全容量下）a. 最大分接短路阻抗（%）允许偏差（%）短路阻抗（%）允许偏差（%）高压低压投标人提供10（投标人填写）（投标人填写）表1（续）序号名 称项 目标准参数值投标人保证值序号名 称项 目标准参数值投标人保证值4极限分接下短路阻抗和允许偏差（全容量下）b. 最小分接短路阻抗（%）允许偏差（%）短路阻抗（%）允许偏差（%）高压低压投标人提供10（投标人填写）（投标人填写）5绕组电阻（W，75）a. 高压绕组主分接投标人提供（投标人填写）最大分接投标人提供（投标人填写）最小分接投标人提供（投标人填写）b. 低压绕组投标人提供（投标人填写）6电流密度（A/mm2）a. 高压绕组投标人提供（投标人填写）b. 低压绕组投标人提供（投标人填写）c. 调压绕组投标人提供（投标人填写）7匝间最大工作场强（kV/mm）设计值投标人提供（投标人填写）8铁心参数铁心柱磁通密度（额定电压、额定频率时）（T）投标人提供（投标人填写）硅钢片比损耗（W/kg）投标人提供（投标人填写）铁心计算总质量（t）投标人提供（投标人填写）9*空载损耗（kW）额定频率额定电压时空载损耗10（投标人填写）额定频率1.1倍额定电压时空载损耗投标人提供（投标人填写）10空载电流（%）a. 100%额定电压时0.42（投标人填写）b. 110%额定电压时投标人提供（投标人填写）11*负载损耗（kW、75）高压低压主分接47（投标人填写）其中杂散损耗投标人提供（投标人填写）最大分接投标人提供（投标人填写）其中杂散损耗投标人提供（投标人填写）最小分接投标人提供（投标人填写）其中杂散损耗投标人提供（投标人填写）12噪声水平dB（A）空载状态下60（投标人填写）100%负荷状态下60（投标人填写）13可承受的2s出口对称短路电流值（kA）（忽略系统阻抗）高压绕组投标人提供（投标人填写）低压绕组投标人提供（投标人填写）短路2s后绕组平均温度计算值（）250（投标人填写）14绕组连同套管的tand（%）高压绕组0.5（投标人填写）低压绕组0.5（投标人填写）15质量和尺寸（如有限值招标人需填写）a. 安装尺寸（长宽高）（m）投标人提供（投标人填写）b. 运输尺寸（长宽高）（m）投标人提供，并满足运输要求（投标人填写）4极限分接下短路阻抗和允许偏差（全容量下）b. 最小分接短路阻抗（%）允许偏差（%）短路阻抗（%）允许偏差（%）高压低压投标人提供10（投标人填写）（投标人填写）5绕组电阻（W，75）a. 高压绕组主分接投标人提供（投标人填写）最大分接投标人提供（投标人填写）最小分接投标人提供（投标人填写）b. 低压绕组投标人提供（投标人填写）6电流密度（A/mm2）a. 高压绕组投标人提供（投标人填写）b. 低压绕组投标人提供（投标人填写）c. 调压绕组投标人提供（投标人填写）7匝间最大工作场强（kV/mm）设计值投标人提供（投标人填写）8铁心参数铁心柱磁通密度（额定电压、额定频率时）（T）投标人提供（投标人填写）硅钢片比损耗（W/kg）投标人提供（投标人填写）铁心计算总质量（t）投标人提供（投标人填写）9*空载损耗（kW）额定频率额定电压时空载损耗10（投标人填写）额定频率1.1倍额定电压时空载损耗投标人提供（投标人填写）10空载电流（%）a. 100%额定电压时0.42（投标人填写）b. 110%额定电压时投标人提供（投标人填写）11*负载损耗（kW、75）高压低压主分接47（投标人填写）其中杂散损耗投标人提供（投标人填写）最大分接投标人提供（投标人填写）其中杂散损耗投标人提供（投标人填写）最小分接投标人提供（投标人填写）其中杂散损耗投标人提供（投标人填写）12噪声水平dB（A）空载状态下60（投标人填写）100%负荷状态下60（投标人填写）13可承受的2s出口对称短路电流值（kA）（忽略系统阻抗）高压绕组投标人提供（投标人填写）低压绕组投标人提供（投标人填写）短路2s后绕组平均温度计算值（）250（投标人填写）14绕组连同套管的tand（%）高压绕组0.5（投标人填写）低压绕组0.5（投标人填写）15质量和尺寸（如有限值招标人需填写）a. 安装尺寸（长宽高）（m）投标人提供（投标人填写）b. 运输尺寸（长宽高）（m）投标人提供，并满足运输要求（投标人填写）表1（续）序号名 称项 目标准参数值投标人保证值15质量和尺寸（如有限值招标人需填写）c. 重心高度（m）投标人提供（投标人填写）序号名 称项 目标准参数值投标人保证值15质量和尺寸（如有限值招标人需填写）c. 重心高度（m）投标人提供（投标人填写）d. 安装质量（t）器身质量（t）投标人提供（投标人填写）上节油箱质量（t）投标人提供（投标人填写）油质量（t）（不含备用）投标人提供（投标人填写）总质量（t）投标人提供（投标人填写）e. 运输质量（t）投标人提供（投标人填写）f. 变压器运输时允许的最大倾斜度15（投标人填写）16散热器型号投标人提供（投标人填写）组数投标人提供（投标人填写）每组质量（t）投标人提供（投标人填写）17套管型号规格a. 高压套管投标人提供（投标人填写）b. 低压套管投标人提供（投标人填写）c. 中性点套管投标人提供（投标人填写）额定电流（A）a. 高压套管1.5倍相应绕组线端额定电流（投标人填写）b. 低压套管1.5倍相应绕组线端额定电流（投标人填写）c. 中性点套管1.5倍相应绕组额定电流（投标人填写）绝缘水平（LI/AC）（kV）*a. 高压套管200/95（投标人填写）*b. 低压套管75/42（投标人填写）c. 中性点套管200/95（投标人填写）套管的弯曲耐受负荷（kN）垂直垂直a. 高压套管2（投标人填写）b. 低压套管2（投标人填写）c. 中性点套管2（投标人填写）套管的爬距a. 高压套管1256（投标人填写）b. 低压套管400（投标人填写）c. 中性点套管1256（投标人填写）套管的干弧距离（应乘以海拔修正系数KH）（mm）a. 高压套管投标人提供（投标人填写）b. 低压套管投标人提供（投标人填写）c. 中性点套管投标人提供（投标人填写）套管的爬距/干弧距离4（投标人填写）d. 安装质量（t）器身质量（t）投标人提供（投标人填写）上节油箱质量（t）投标人提供（投标人填写）油质量（t）（不含备用）投标人提供（投标人填写）总质量（t）投标人提供（投标人填写）e. 运输质量（t）投标人提供（投标人填写）f. 变压器运输时允许的最大倾斜度15（投标人填写）16散热器型号投标人提供（投标人填写）组数投标人提供（投标人填写）每组质量（t）投标人提供（投标人填写）17套管型号规格a. 高压套管投标人提供（投标人填写）b. 低压套管投标人提供（投标人填写）c. 中性点套管投标人提供（投标人填写）额定电流（A）a. 高压套管1.5倍相应绕组线端额定电流（投标人填写）b. 低压套管1.5倍相应绕组线端额定电流（投标人填写）c. 中性点套管1.5倍相应绕组额定电流（投标人填写）绝缘水平（LI/AC）（kV）*a. 高压套管200/95（投标人填写）*b. 低压套管75/42（投标人填写）c. 中性点套管200/95（投标人填写）套管的弯曲耐受负荷（kN）垂直垂直a. 高压套管2（投标人填写）b. 低压套管2（投标人填写）c. 中性点套管2（投标人填写）套管的爬距a. 高压套管1256（投标人填写）b. 低压套管400（投标人填写）c. 中性点套管1256（投标人填写）套管的干弧距离（应乘以海拔修正系数KH）（mm）a. 高压套管投标人提供（投标人填写）b. 低压套管投标人提供（投标人填写）c. 中性点套管投标人提供（投标人填写）套管的爬距/干弧距离4（投标人填写）表1（续）序号名 称项 目标准参数值投标人保证值18分接开关型号投标人提供（投标人填写）序号名 称项 目标准参数值投标人保证值18分接开关型号投标人提供（投标人填写）额定电流（A）1.5倍相应绕组额定电流（投标人填写）级电压（kV）投标人提供（投标人填写）有载分接开关电气寿命（次）20万（投标人填写）有载分接开关机械寿命（次）80万（投标人填写）绝缘水平（LI/AC）（kV）投标人提供（投标人填写）有载分接开关的驱动电机功率（kW）投标人提供（投标人填写）相数投标人提供（投标人填写）电压（V）投标人提供（投标人填写）19压力释放装置型号投标人提供（投标人填写）台数1（投标人填写）释放压力（MPa）0.055（投标人填写）20工频电压升高倍数和持续时间工频电压升高倍数（相地）空载持续时间满载持续时间空载持续时间空载持续时间1.05连续连续（投标人填写）（投标人填写）1.1连续20min（投标人填写）（投标人填写）1.2520s20s（投标人填写）（投标人填写）1.91s（投标人填写）（投标人填写）20工频电压升高倍数和持续时间2.00.1s（投标人填写）（投标人填写）工频电压升高倍数（相相）空载持续时间满载持续时间空载持续时间空载持续时间1.05连续连续（投标人填写）（投标人填写）1.1连续20min（投标人填写）（投标人填写）1.2520s20s（投标人填写）（投标人填写）1.51s（投标人填写）（投标人填写）1.580.1s（投标人填写）（投标人填写）21变压器油提供的新油（包括所需的备用油）过滤后应达到油的击穿电压（kV）40（投标人填写）tand（90）（%）0.5（投标人填写）含水量（mg/L）20（投标人填写）额定电流（A）1.5倍相应绕组额定电流（投标人填写）级电压（kV）投标人提供（投标人填写）有载分接开关电气寿命（次）20万（投标人填写）有载分接开关机械寿命（次）80万（投标人填写）绝缘水平（LI/AC）（kV）投标人提供（投标人填写）有载分接开关的驱动电机功率（kW）投标人提供（投标人填写）相数投标人提供（投标人填写）电压（V）投标人提供（投标人填写）19压力释放装置型号投标人提供（投标人填写）台数1（投标人填写）释放压力（MPa）0.055（投标人填写）20工频电压升高倍数和持续时间工频电压升高倍数（相地）空载持续时间满载持续时间空载持续时间空载持续时间1.05连续连续（投标人填写）（投标人填写）1.1连续20min（投标人填写）（投标人填写）1.2520s20s（投标人填写）（投标人填写）1.91s（投标人填写）（投标人填写）20工频电压升高倍数和持续时间2.00.1s（投标人填写）（投标人填写）工频电压升高倍数（相相）空载持续时间满载持续时间空载持续时间空载持续时间1.05连续连续（投标人填写）（投标人填写）1.1连续20min（投标人填写）（投标人填写）1.2520s20s（投标人填写）（投标人填写）1.51s（投标人填写）（投标人填写）1.580.1s（投标人填写）（投标人填写）21变压器油提供的新油（包括所需的备用油）过滤后应达到油的击穿电压（kV）40（投标人填写）tand（90）（%）0.5（投标人填写）含水量（mg/L）20（投标人填写）2 项目需求部分表2货物需求及供货范围一览表序号名 称单位项目单位要求投标人响应型式、规格数量型式、规格数量1变压器本体台SZ11-10000kVA353*2.5%/10.5kV阻抗电压:Ud=7.5接线组别:Y,d1112高压套管支/台 33低压套管支/台 34中性点套管支/台5主油箱储油柜（包括油位计、吸湿器等油保护装置）及气体继电器套/台上海华齐16有载分接开关（包括储油柜、吸湿器、油位计、气体继电器等）及其操作机构套/台上海华明V型17各部分联管套/台18压力释放装置套/台19绕组温度控制器套/台10油温度控制器套/台杭州华立仪表厂BWY-803A111散热器组/台山东顺达电气有限公司Pc型112变压器端子接线箱 套/台113各种阀门套/台114铁心、夹件接地引下线及套管套/台日本进口30Z(H)130的高导磁晶粒取向冷轧硅钢片115密封垫套/台南通神马生产的优质密封件。116变压器油t/台克拉玛依生产的25变压器油117铭牌、标识牌和警示牌套/台118用于上述组部件与控制柜和端子接线箱的全部应有的连接电缆19其他未列入的组部件上海华明HMK71表3必备的备品备件、专用工具和仪器仪表供货表序号名 称单 位项目单位要求投标人响应备 注型号和规格数量型号和规格数量1备用油量/台同本体油10%23452.1图纸资料提交单位需确认的图纸、资料应由卖方提交到表4所列单位。表4卖方提交的需经确认的图纸资料及其接收单位提交图纸、资料名称接收图纸单位名称、地址、邮编、电话提交份数认可图、最终图（附电子文档）宁德市电力勘察设计所宁德闽东财茂大厦11楼0593-28022552认可图、最终图说明书试验报告（附电子文档）（业主）2.2工程概况2.2.1项目名称：古田35kV吉巷变扩建2.2.2项目单位：古田供电公司2.2.3工程规模：16.3MVA+110 MVA2.2.4工程地址：古田35kV吉巷变电站2.2.5运输方式：汽车2.3使用条件表5使用条件序号名 称单位标准参考值投标人保证值1周围空气温度最高气温+40（投标人填写）最低气温-25（投标人填写）最大日温差K25（投标人填写）2海拔m1000（投标人填写）3太阳辐射强度（户外）Wcm20.1（投标人填写）4污秽等级（投标人填写）5覆冰厚度 mm10（投标人填写）6风速/风压（户外）m/s/Pa34/700（投标人填写）7湿度日相对湿度平均值%95（投标人填写）月相对湿度平均值90（投标人填写）8耐受地震能力（水平加速度）g0.2（投标人填写）注 1. 环境最低气温超过-25的需要进行温度修正。2. 污秽等级为级的需提供该地区的污秽等级图。3. 有关海拔、污秽、温度的修正情况见表7。2.4可选技术参数表表6项目单位可选技术参数表序号项 目标准参数值招标人要求值投标人保证值1极限主分接的短路阻抗允许偏差3投标人填写极限分接下的短路阻抗允许偏差5投标人填写2.5项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在“项目单位技术差异表”中列出。表7项目单位技术差异表（项目单位填写）（本表是对技术规范的补充和修改，如有冲突，应以本表为准）序号项 目标准参数值项目单位要求值投标人保证值12序号项 目变更条款页码、款号原表达变更后表达122.6报警和跳闸触点表项目单位应根据实际工程需要，在表8中填写报警和跳闸触点，投标人填写“响应”与否。表8报警和跳闸触点序号触 点 名 称报警或跳闸由项目单位填写投标人响应电源电压（V，DC）触点容量（VA）输出420mA1主油箱气体继电器轻故障报警重故障跳闸DC220V5A（投标人填写）2主油箱油位计报警DC220V5A（投标人填写）3主油箱压力释放装置报警或跳闸DC220V5A（投标人填写）4油面温控器报警DC220V5A420mA（投标人填写）5绕组温控器报警（投标人填写）6有载分接开关的油位计报警DC220V5A（投标人填写）7有载分接开关拒动指示（由驱动机构控制）报警DC220V5A（投标人填写）2.7招标人提出一次、二次及土建接口要求（适用于扩建工程）2.8招标人提出的其他资料2.8.1套管、储油柜及外形尺寸的推荐布置图2.8.2最大允许的运输外形尺寸图3 投标人提供信息表9销售运行业绩表序号型号规格数量用户单位用户联系人用户联系人电话投运时间备注12345表10推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）序号名 称型号和规格单 位数 量12345表11主要部件材料表序号名 称型号、规格、厂家、原产地备注招标人要求投标人响应1硅钢片2换位导线扁铜线3绝缘纸板绝缘成型件4变压器油5密封件6钢材7有载分接开关8高压套管9低压套管10中性点套管11散热器12真空蝶阀13储油柜14气体继电器15油位计序号名 称型号、规格、厂家、原产地备注招标人要求投标人响应1硅钢片2换位导线扁铜线3绝缘纸板绝缘成型件4变压器油5密封件6钢材7有载分接开关8高压套管9低压套管10中性点套管11散热器12真空蝶阀13储油柜14气体继电器15油位计16吸湿器17油面温控器18绕组温控器19压力释放阀20其他需要说明的材料和组部件16吸湿器17油面温控器18绕组温控器19压力释放阀20其他需要说明的材料和组部件3.1投标人技术偏差表投标人提供的产品技术规范应完全满足本招标文件中规定。若有偏差投标人应如实、认真地在技术偏差表（表12）中填写偏差值，否则视为与本招标文件中规定的要求一致。若无技术偏差则应在技术偏差表中填写“无偏差”。表12投标人技术偏差表序号项 目对应条款编号技术招标文件要求差 异备 注1233.2投标人应提供的其他资料3.2.1用户运行证明3.2.2同类产品鉴定证书及鉴定产品的型式试验报告表13投标人提供的鉴定证书表序号鉴定产品型号名称组织鉴定单位依据标准鉴定时间表14投标人提供的试验检测报告表序号产品型号名称试验报告类别和内容依据标准试验时间试验单位3.2.3本投标产品预设方案和有关说明1）主变压器铁心、绕组和箱体的结构，包括绕组的排列位置和型式；2）投标人应提供提高抗短路能力的措施和计算报告，并提供同类产品的突发短路型式试验报告；3）提供设备有关抗地震措施的论述；4）降低杂散损耗，防止局部过热的技术措施；5）预防渗漏的技术措施；6）绕组引线与套管连接结构的说明；7）储油柜的油气隔离系统说明；8）其他需要提供的资料和说明。
