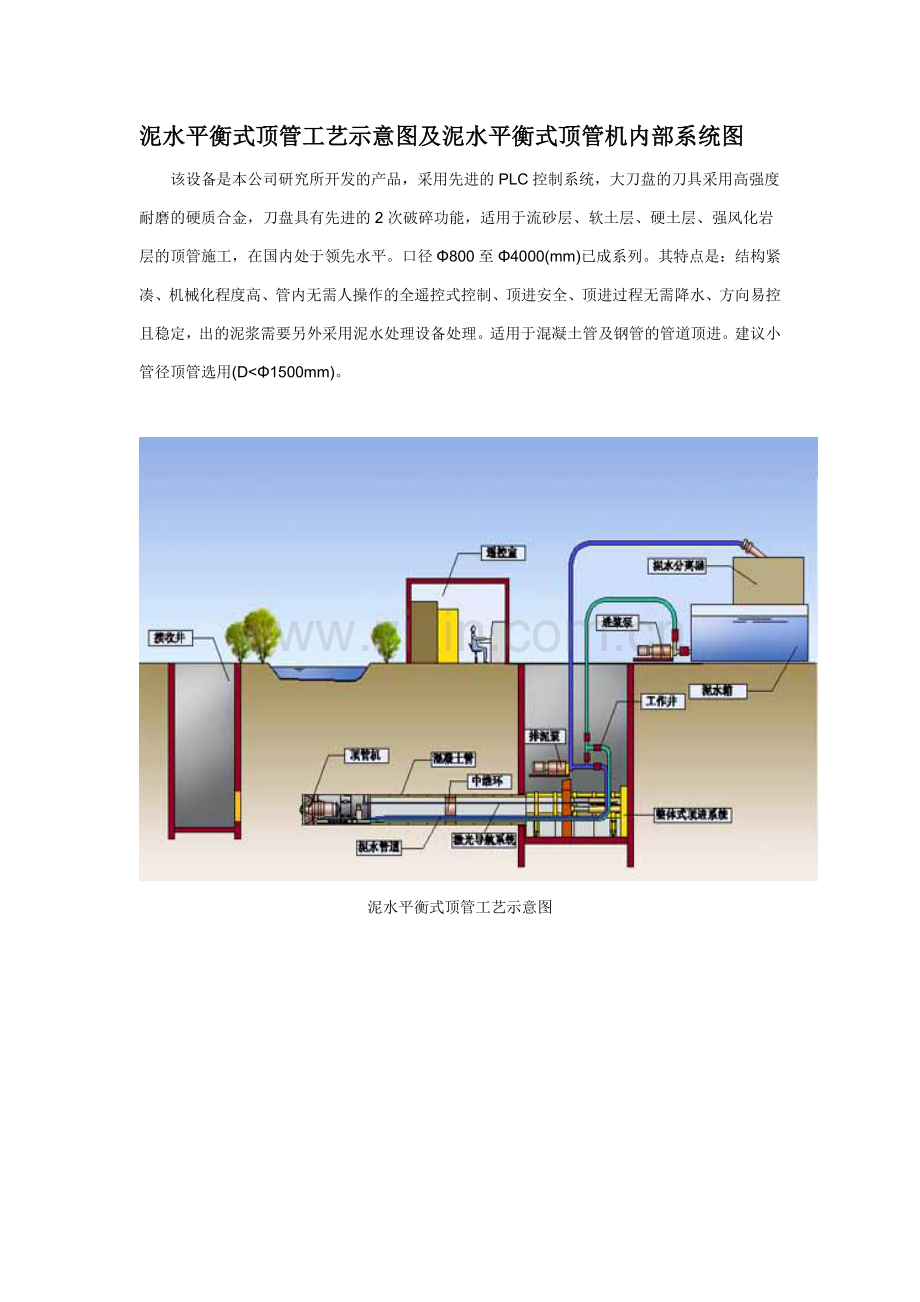

泥水平衡式顶管工艺示意图及泥水平衡式顶管机内部系统图
　　该设备是本公司研究所开发的产品，采用先进的PLC控制系统，大刀盘的刀具采用高强度耐磨的硬质合金，刀盘具有先进的2次破碎功能，适用于流砂层、软土层、硬土层、强风化岩层的顶管施工，在国内处于领先水平。口径Φ800至Φ4000(mm)已成系列。其特点是：结构紧凑、机械化程度高、管内无需人操作的全遥控式控制、顶进安全、顶进过程无需降水、方向易控且稳定，出的泥浆需要另外采用泥水处理设备处理。适用于混凝土管及钢管的管道顶进。建议小管径顶管选用(D<Φ1500mm)。

泥水平衡式顶管工艺示意图

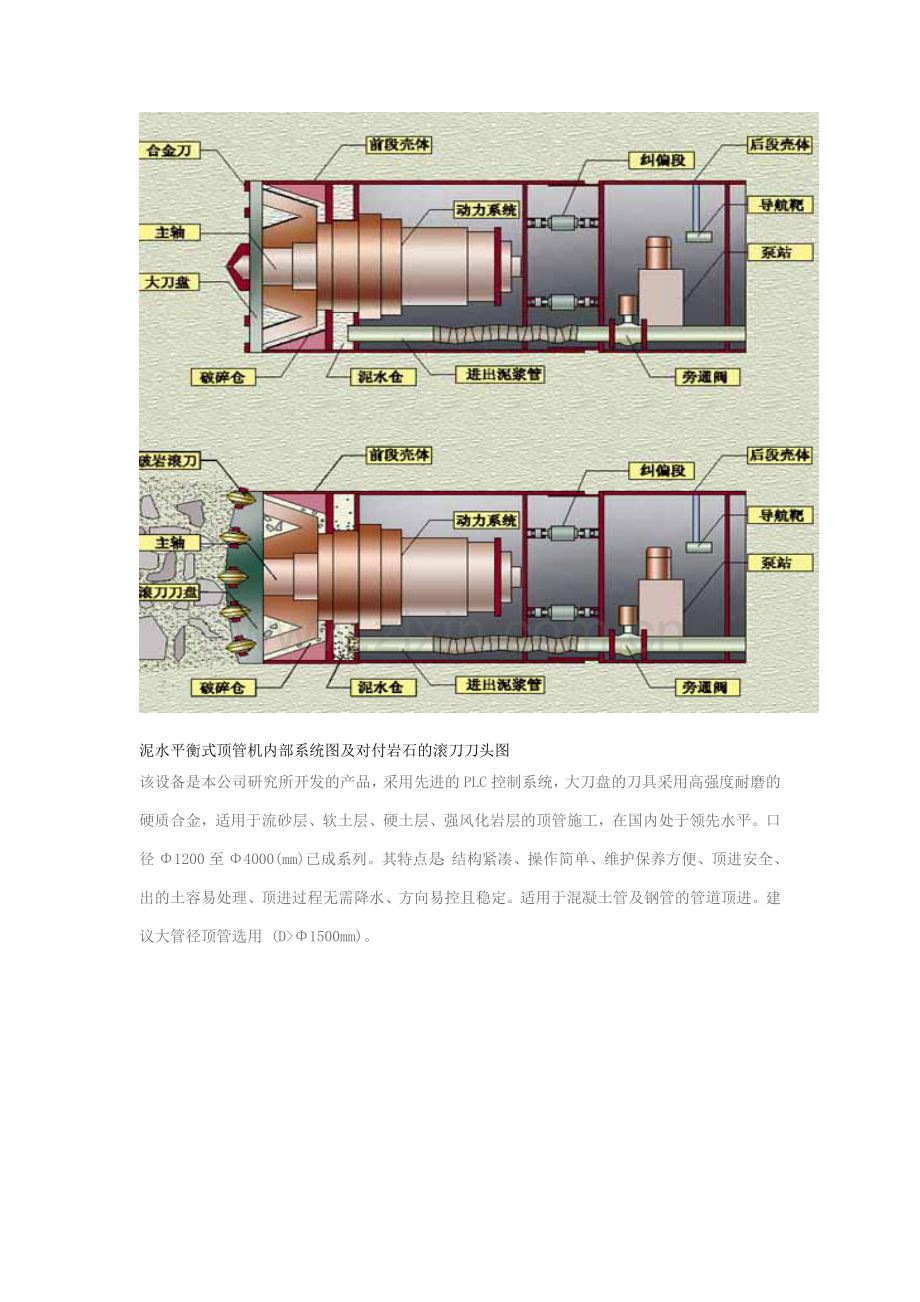

泥水平衡式顶管机内部系统图及对付岩石的滚刀刀头图
该设备是本公司研究所开发的产品，采用先进的PLC控制系统，大刀盘的刀具采用高强度耐磨的硬质合金，适用于流砂层、软土层、硬土层、强风化岩层的顶管施工，在国内处于领先水平。口径Φ1200至Φ4000(mm)已成系列。其特点是：结构紧凑、操作简单、维护保养方便、顶进安全、出的土容易处理、顶进过程无需降水、方向易控且稳定。适用于混凝土管及钢管的管道顶进。建议大管径顶管选用 (D>Φ1500mm)。

土压平衡式顶管工艺示意图

土压平衡式顶管机内部系统图

1、大型加泥式土压平衡顶管机厂内制造安装现场.

安装齿轮安装减速机

大型加泥式土压平衡顶管机成品正面
大型加泥式土压平衡顶管机成品背面

2、大型加泥式土压平衡顶管机施工现场

大型加泥式土压平衡顶管机顶进现场

大型加泥式土压平衡顶管机完成管道现场

3、小型泥水平衡式顶管机厂内制造安装现场

小型泥水平衡式顶管机壳体制造现场

小型泥水平衡式顶管机动力系统安装现场
小型泥水平衡式顶管机成品

4、小型泥水平衡式顶管机施工现场

小型泥水平衡式顶管机运输
小型泥水平衡式顶管机吊卸

小型泥水平衡式顶管机穿墙准备
小型泥水平衡式顶管机穿墙顶进施工

小型泥水平衡式顶管机穿墙顶进施工
小型泥水平衡式顶管机穿墙施工完毕出洞后情形

5、各个顶管辅助系统

顶管机遥控控制台厂内制造安装及成品
顶管机遥控控制台施工现场

一次顶进行程长达3.3m的整体式后座
系统厂内制造安装现场
一次顶进行程长达3.3m的整体式后座系统成品

一次顶进行程长达3.3m的整体式后座系统制造成品施工现场

一次顶进行程长达3.3m的整体式后座系统
制造成品施工现场
顶管辅助设备搅拌桶、泥水分离器厂内
制造安装现场

顶管辅助设备泥水分离器施工现场
成功对付复杂地质（包括中分化以上硬岩）的
滚刀顶管机设备成品在应对岩层方面，填补了
国内的空白

成功对付复杂地质（包括中分化以上硬岩）的
滚刀顶管机设备成品在应对岩层方面，填补了
国内的空白
龙门吊起重设备在施工现场
