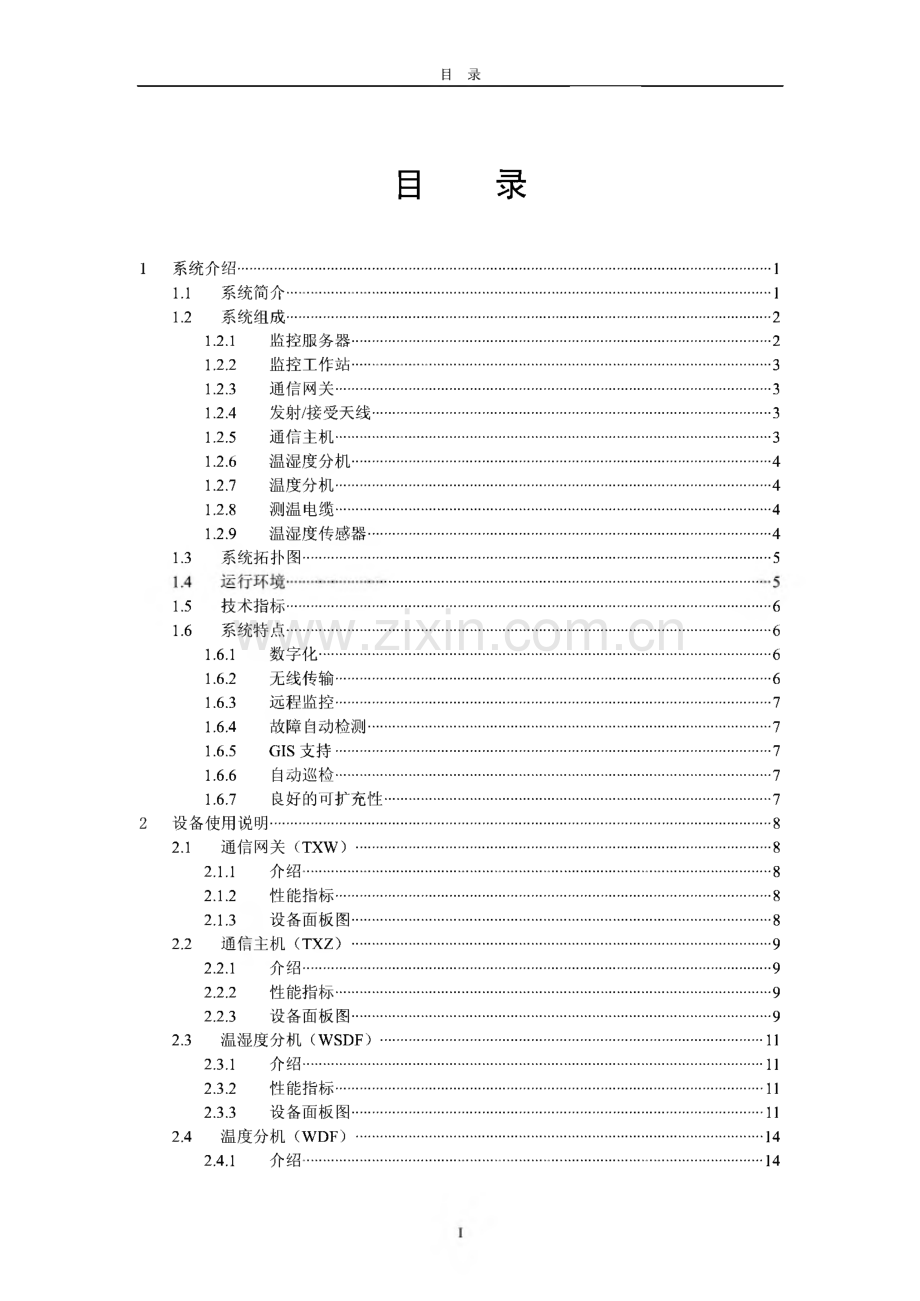

远程粮情监控系统操 作 规 程 中央储备粮南京直属库上海弘义智能通讯系统有限公司目录目 录1 系统介必召.11.1 系统简介.11.2 系统组成.21.2.1 监控服务器.21.2.2 监控工作站.31.2.3 通信网关.31.2.4 发射/接受天线.31.2.5 通信主机.31.2.6 温湿度分机.41.2.7 温度分机.41.2.8 测温电缆.41.2.9 温湿度传感器.41.3 系统拓扑图.51.5 技术指标.61.6 系统特点.61.6.1 数字化.61.6.2 无线传输.61.6.3 远程监控.71.6.4 故障自动检测.71.6.5 GIS 支持.71.6.6 自 动巡检.71.6.7 良好的可扩充性.72 设备使用说明.82.1 通信网关(TXW).82.1.1 介绍.82.1.2 性能指标.82.1.3 设备面板图.82.2 通信主机(TXZ).92.2.1 介绍.92.2.2 性能指标.92.2.3 设备面板图.92.3 温湿度分机(WSDF).112.3.1 介绍.112.3.2 性能指标.112.3.3 设备面板图.112.4 温度分机(WDF).142.4.1 介绍.14目录2.4.2 性能指标.142.4.3 设备面板图.142.5 数传设备.162.5.1 介绍.162.5.2 设备面板图.163 设备连接示意图.183.1 机房设备连接示意图.183.2 粮仓设备连接示意图.184 软件使用说明.194.1 总体介绍.194.2 服务器软件介绍.194.2.1 服务器软件的安装.204.2.2 参数配置.244.2.3 运行软件及操作.274.3 客户端软件介绍.284.3.1 客户端功能介绍.284.3.2 运行环境要求.284.3.3 软件安装.294.3.4 软件卸载.384.3.5 进入和退出系统.404.3.6 界面介绍.444.3.7 测控操作.484.3.8 粮食出入库管理.524.3.9 查看信息.544.3.10 管理.584.3.11 系统设置.644.3.12 日志.685 注意事项.695.1 机房.695.2 仓内设施.696 常见故障排除.706.1 粮情监控系统故障形成原因.706.2 远程粮情监控系统常见故障检修.706.2.1 问题的分析.706.2.2 常见故障检修.71远程粮情监控系统操作规程1系统介绍1.1 系统简介远程粮情监控系统(RGSM)集成了先进的计算机技术、数字传感器技术、微 处理器技术、通讯技术、网络技术等，对粮库粮情进行实时监控。本系统充分考虑了现有粮仓的各种布局情况，安装方便、布线简单。主控 机房与粮仓之间采用基于数字地址编码的无线通讯技术，使得系统具有良好的可 扩充性、并可具有超大容量的监测点(监测点可方便地扩充)。系统稳定性好、测量精度高是中储粮总公司对粮情测控系统所强调的两个 重要内容，本系统采用了数字传感器技术，大大提高了测量精度和测量稳定性；在系统架构、硬件设计等层面上，充分考虑到了防雷击、防电磁干扰、防腐蚀，等影响系统稳定性的因素，从而大大提高了系统的工作可靠性。考虑到粮库系统的集中式管理需要，本系统充分利用了网络技术，实现了 远程粮情监控，用户可以很方便地监控远程的粮库粮情。RGSM具有灵活的报警功能，能够针对不同的粮食种类设定不同的报警值,当粮情超过报警值时，系统将报警，而且方便扩展。RGSM同时具有自动监测、自动记录监测数据，曲线显示、三维立体图显 示、多种报表、打印输出等功能，并能方便地与粮库管理结合，以提高储备粮管 理效率和储备库管理水平。系统在软件上分为客户端和服务器端，采用TCP/IP协议架构，该架构使得 本系统能很方便地与粮食系统网络并网运行。1远程粮情监控系统操作规程1.2 系统组成本系统由监控服务器（计算机）、监控工作站（计算机）、通信网关、发射/接收天线、通信主机、温湿度分机、温度分机、测温电缆、温湿度传感器以及监 控软件组成。如下图:,控制中心、图1系统架构图1.2.1 监控服务器监控服务器连接测控主机，它启动侦听（网络侦听、电话线侦听），并接受 来自监控工作站的各种指令（如登录、注销、测控、查询数据等），解释并执行 2远程粮情监控系统操作规程这些指令，做出应答；或者通过测控主机发送测控指令，从而启动测控。监控服 务器自动分析处理测控数据，并将它保留到内部数据库中，以备后续查询。1.2.2 监控工作站监控工作站通过网络、电话线等方式连接到监控服务器，从而请求服务器 提供的服务。它提供给工作人员友好的操作界面，对数据进行各种图表方式显示、处理、打印等，同时提供数据分析、历史曲线、系统管理等功能。监控工作站可以通过网络、电话线等方式连接到远程的监控服务器，实现 远程的粮情监控。1.2.3 通信网关通信网关通过RS232接口与监控服务器通信串口连接，实现信号的转换和 适配，将来自服务器的指令信号进行转换后交由发射/接收天线发送，同时接受 来自/发射天线的信号，转换成数据通过串口输入到监控服务器。通信网关与通信主机之间的无线通信通过数字地址编码实现。该地址是16 位二进制数，从而理论上一个通信主机可带多达60000个通信分机。1.2.4 发射/接受天线实现无线通信中信号的发射/接受。1.2.5 通信主机每一个通信主机具有唯一的地址。通信主机安装在粮仓内，协调各测量分机（温湿度分机、温度分机）之间 工作，实现数据互通，并实现仓内数据与控制中心之间的数据交换。通信主机一端连接发射/接收天线，同时通过RS485接口连接各个温湿度分 机、温度分机。每一个通信分机可以同时连接多达8个温湿度分机，并可同时连 接多达8个温度分机。3远程粮情监控系统操作规程1.2.6 温湿度分机温湿度分机通过RS485接口连接到通信分机，并可连接多根测温电缆、湿 度传感器，实现温度（包括仓内温度、仓外温度、粮食温度）、湿度（包括仓内 湿度、仓外湿度）的监测。每一个温湿度分机可连接3个单独的湿度传感器以及3个单独的温度传感 器，同时能连接4组测温电缆阵列，每一组测温电缆阵列可连接7根测温电缆，所以最多能连接4*7=28根测温电缆；1.2.7 温度分机温度分机通过RS485接口连接到通信分机，并可连接多根测温电缆，实现 粮食温度的监测。每一个温度分机连接4组测温电缆阵列，每一组测温电缆阵列 可连接7根测温电缆，所以最多能连接4*7=28根测温电缆；1.2.8 测温电缆采用三芯加单股钢丝绳的电缆作为测温电缆。将温度传感器焊接于电缆护 套内截面积为0.5mm的镀锡线上，根据装粮深度不同，每根电缆可内置316 个温度传感器。测温电缆的护套为聚氯乙烯或聚乙烯护套（平房仓用）和钢丝型护套（立 筒仓、浅圆仓用）两种。测温电缆的工艺和材质达到抗腐蚀和抗拉力的要求。1.2.9 温湿度传感器采用数字型温度传感器，大大提高了测量的准确度和稳定性、可互换性。湿度传感器经过10位A/D转换，实现高精度湿度测量。4远程粮情监控系统操作规程1.3 系统拓扑图本系统可通过网络、电话等方式实现远程粮情监测，下图即是系统的网络 拓扑结构示意图。由于采用了基于TCP/IP的网络协议进行数据通信，所以能够很方便地与国家有关粮食管理网络互联。南京直属库 监测点图2系统拓扑图1.4 运行环境服务器配置：-硬件：PIII 600,40G硬盘，256M内存，9芯串口-软件：Win2000(SP4),SQL Server 2000,TCP/IP 协议 客户端配置：-硬件：PIII 600,40G硬盘，256M内存-软件：Win2000(SP4),TCP/IP 协议5远程粮情监控系统操作规程-可与 服务器合并使用设备运行环境：电源电压：交流220V 10%工作温度：-40+60 工作湿度：20%98%RH1.5 技术指标检测点：大于6000测温范围：-30+80测湿范围：20%99%RH温度误差：0.5(-10+85)W2(-55+125)湿度误差：5%RH温度重复误差：W0.2C湿度重复误差：3%RH检测速度230点/秒通信距离：主控机房与其粮仓测控分机之间2000米；上级主控机房与下级 主控机房(监测点)之间，其通讯距离等同于网路或电话的通达距离。1.6 系统特点1.6.1 数字化采用数字传感器采集温湿度，从而具有较高的测量精度，并且解决了传感 器器件通用性问题；1.6.2 无线传输采用基于数字地址编码的无线通讯技术实现控制中心与粮仓之间的数据传 输，从而避免了架设传输线工作，并且降低了后期维修成本；对于没有预先布置 信号传输线、不便于布置传输线的粮仓也非常适合；并且，由于采用了该数字技 术，使得系统具有非常好的可扩充性，并可以具有超大容量的测量点；6远程粮情监控系统操作规程1.6.3 远程监控提供远程粮情监测和管理功能，充分发挥网络的功能，更好地实现粮库的 集中式管理；1.6.4 故障自动检测提供故障自动检测功能，当出现故障时，自动定位故障点，从而加快故障 处理速度，保证粮食的安全性。1.6.5 GIS 支持地理信息系统(Geographic Information System简称GIS)是一项以计算机 为基础的新兴技术，围绕着这项技术的研究、开发和应用形成了一门交叉性、边 缘性的学科，是管理和研究空间数据的技术系统，在计算机软硬件支持下，它可 以对空间数据按地理坐标或空间位置进行各种处理、对数据的有效管理、研究各 种空间实体及相互关系。本系统充分考虑到系统目前的实用性以及将来的可扩充性，提供了 GIS支 持，借助于GIS,用户对所管辖的粮库情况一目了然，并可以在GIS上方便地操 作。1.6.6 自动巡检具有自动监测、自动记录监测数据，曲线显示、三维立体图显示、多种报 表、打印输出等功能，并能方便地与粮库管理结合，以提高储备粮管理效率和储 备库管理水平；1.6.7 良好的可扩充性系统预留了一些功能拓扑接口，如粮食的虫情、水分、气体监测；远距离 实物监控；食用油各项指标监测；自动控制仓门仓窗和通风机的开关及与防盗监 控系统的连接等。从而使得本系统功能更加强大、更能满足粮库管理的现实需求。7远程粮情监控系统操作规程2设备使用说明2.1 通信网关（TXW）2.1.1 介绍银白色大盒（带有两个9芯接口，一公一母），是连接计算机、数传模块和 天线的设备；通信网关通过RS232接口与监控服务器通信串口连接，实现信号的转换和 适配，将来自服务器的指令信号进行转换后交由发射/接收天线发送，同时接受 来自/发射天线的信号，转换后通过串口输入到监控服务器。2.1.2 性能指标通信网关与通信主机之间的无线通信通过数字地址编码实现。该地址是16 位二进制数，从而理论上一个测控主机可带多达60000个通信分机。2.1.3 设备面板图8远程粮情监控系统操作规程2.2 通信主机（TXZ）2.2.1 介绍银白色小盒（带有天线接口），放在粮仓里与温度分机、温湿度分机连接、与通信网关通讯的设备；每一个通信主机具有唯一的地址。通信主机布置在粮仓内，协调各测量分机之间工作，实现数据互通，并实 现仓内数据与控制中心之间的数据交换。2.2.2 性能指标通信主机一端连接发射/接收天线，同时通过RS485接口连接各个温湿度分 机和温度分机。每一个测控分机可以同时连接多达8个温湿度分机，并可同时连 接多达8个温度分机。2.2.3 设备面板图9远程粮情监控系统操作规程图3通信主机图4通信主机前面板注明：PWR：电源线接口；COM：分机连接线接口；L1：内部通讯指示灯；L2：外部通讯指示灯；L3：+12V电源指示灯;L4：+5V电源指示灯：图5通信主机后面板注明：ANT：天线接口;10远程粮情监控系统操作规程2.3 温湿度分机（WSDF）2.3.1 介绍黑色盒子，放在粮仓里采集温度、湿度信息的设备；带有5个9芯接口；温湿度分机通过RS485接口连接到测控分机，并可连接多根测温电缆、湿 度传感器，实现温度（包括仓内温度、仓外温度、粮食温度）、湿度（包括仓内 湿度、仓外湿度）的监测。2.3.2 性能指标测温范围：-30C+80 温度误差：W0.5测湿范围：20%99%RH 湿度误差：5%RH2.3.3 设备面板图图6温湿度分机11远程粮情监控系统操作规程图7温湿度分机前面板注明：Port 1:一号温度信号汇总线接口；Port2:二号温度信号汇总线接口；Port3:三号温度信号汇总线接口；Port4:四号温度信号汇总线接口；Port5:湿度信号汇总线接口；L1：温度板电源指示灯；L2：温度板信号通讯指示灯；L3：湿度板信号通讯指示灯；L4：湿度板电源指示灯图8温湿度分机后面板12远程粮情监控系统操作规程注明：PWR：电源线接口；COM：分机连接线接口;13远程粮情监控系统操作规程2.4 温度分机（WDF）2.4.1 介绍黑色盒子，放在粮仓里采集温度信息的设备，带有4个9芯接口；温度分机通过RS485接口连接到测控分机，并可连接多根测温电缆，实现 粮食温度的监测。每一个测温分机连接4组测温电缆阵列，每一组测温电缆阵列 可连接7根测温电缆，所以最多能连接4*7=28根测温电缆。2.4.2 性能指标测温范围：-30C +80 温度误差：W0.52.4.3 设备面板图图9温度分机14远程粮情监控系统操作规程图10湿度分机后面板注明：Port 1:一号温度信号汇总线接口；Port2:二号温度信号汇总线接口；Port3:三号温度信号汇总线接口；Port4:四号温度信号汇总线接口；图11温度分机后面板注明：PWR：电源线接口；COM：分机连接线接口;15远程粮情监控系统操作规程2.5 数传设备2.5.1 介绍灰白色小盒，传输温湿度数据的设备，一侧与计算机连接，另一侧与天线连接;2.5.2 设备面板图图12数传设备图13数传设备前侧16远程粮情监控系统操作规程注明：PWR：电源线接口；Portl:通讯串口线接口;图14数传设备后侧注明：ANT：天线接口；DEBUG：设备编程接口；17远程粮情监控系统操作规程3设备连接示意图3.1机房设备连接示意图计算机机房设备连接示 意图图15机房设备连接示意图3.2粮仓设备连接示意图图16粮仓设备连接示意图18远程粮情监控系统操作规程4软件使用说明4.1 总体介绍软件基于网络c/s架构，客户端与服务器端通过网络连接，数据的格式、指 令内容由USCP协议定义。粮库的日常维护数据、管理数据、粮情监测数据等存 储在服务器端的数据库中。4.2 服务器软件介绍远程粮情监控系统（RGSM）集成了先进的计算机技术、数字传感器技术、微单片机技术、通讯技术、网络技术等，对仓库粮情进行监控。监控服务器启动 侦听（网络侦听、电话线侦听），并接受来自监控工作站的各种指令（如登录、注销、测控、查询数据等），解释并执行这些指令，做出应答；或者通过测控主 机发送测控指令，从而启动测控。监控服务器自动分析处理测控数据，并将它保 留到内部数据库中，以备后续查询。19远程粮情监控系统操作规程4.2.1 服务器软件的安装1、把安装光盘放入到光驱，并运行其中的setup.exe2、系统将自动启动安装向导，如下图：单击“下一步”按钮继续安装；3、许可协议，用户须认真阅读本许可协议，并接受其中的条款，才能继续 安装，如下图：20远程粮情监控系统操作规程选择“同意”选项，并单击“下一步”按钮继续安装;4、客户信息，此处输入客户的基本信息，如用户姓名，用户所在单位等,如下图：21远程粮情监控系统操作规程请填写完整的用户姓名以及单位名称，然后单击“下一步”按钮继续安装;5、选择安装文件夹，本页面允许用户选择安装的文件夹以及选择使用人员,一般情况下，这些设置不用改动，直接点击“下一步”按钮继续安装；6、确认安装，安装程序已经收集到了足够的信息，可以开始安装本服务器 软件了，如下图，用户需单击“下一步”按钮继续安装；22远程粮情监控系统操作规程7、安装过程，安装程序开始安装服务器软件，用户稍等;8、安装完成23远程粮情监控系统操作规程点击“关闭”按钮，完成安装。4.2.2 参数配置1、参数配置文件名Bamc场.ini；2、参数配置说明：(1)用户连接专用线路连接UserConnection参数：-IP该参数是“远程粮情监控系统服务器”的TCP/IP协议侦听地址,应该填为所在主机的IP地址，也是客户端软件登录时的连接地 址。默认配置：IP=192.168.0.2-Port该参数是“远程粮情监控系统服务器”的TCP/IP协议侦听端 口，该端口用于服务器侦听有无客户向主机发出连接请求，以及 24远程粮情监控系统操作规程服务器与客户端通迅和传输数据。默认配置：Port=7600注意：如果服务器安装了防火墙，那么，必须在防火墙上开放该 端口，否则，客户端将无法连接该端口。(2)数据库连接database参数：-username该参数是“远程粮情监控系统服务器”所连接数据库服务器的 帐号名称。默认配置：usemame=sa注意：“远程粮情监控系统服务器”使用SQL Server作为数据库 服务器，因此本帐号名称也就是SQL Server的用户帐号名称。-password该参数是“远程粮情监控系统服务器”所连接数据库服务器的 帐号密码。默认配置：password=sa注意：“远程粮情监控系统服务器”使用SQL Server作为数据库 服务器，因此本帐号密码也就是SQL Server的用户帐号密码。-ip该参数是“远程粮情监控系统服务器”所连接数据库服务器所 在主机的IP地址。默认配置：ip=192.168.0.2注意：“远程粮情监控系统服务器”使用SQL Server作为数据库 服务器，因此本参数也就是SQL Server的侦听地址。(3)通讯配置communication参数：-COM25远程粮情监控系统操作规程该参数是“远程粮情监控系统服务器”所运行的主机使用的通 信串口，通迅设备通过该串口连接粮仓测控主机。本项输入1对应串口 1,2对应串口 2,3对应串口 3,4对应串口 4o默认配置：COM=1-CFG通迅串口配置参数。串口配置，2400bps,8位数据位，无奇偶校验(N,O,E),1位停止 位，顺序：波特率-奇偶校验-数据位长度-停止位长度默认配置：CFG=2400,N,8,l注意：本项内容不允许变动。-INBUFSIZE通迅串口的接收数据缓冲区的大小。默认酉己置：INBUFSIZE=4096-OUTBUFSIZE通迅串口的发送数据缓冲区的大小。默认配置：OUTBUFSIZE=512(4)自动监测设置loop参数：-auto check该参数是用来设置“远程粮情监控系统服务器”是否自动监测粮情，1为自动检测，0为手动检测；默认配置：auto_check=l-check int该参数是用来设置“远程粮情监控系统服务器”自动监测粮情 的时间间隔，以分钟为单位；默认酉己置：check_int=3 0程序启动窗口状态startup参数：-minimized该参数是用来设置“远程粮情监控系统服务器”启动时窗口大 26远程粮情监控系统操作规程小状态。默认配置：minimized=l注意：在正常情况下，软件的参数配置按默认值设置，无需改动。如需改 动，请按照以上参数说明，正确配置。4.2.3运行软件及操作1、软件的启动-双击桌面上名为“远程粮情监控系统服务器”的快捷图标-点击开始=所有程序=远程粮情监控系统=远程粮情监控系统 服务器2、软件的运行服务器软件启动后，将在Windows任务栏中增加一个图标，双击该图标，可 打开服务器主界面；如下图：27远程粮情监控系统操作规程4.3客户端软件介绍4.3.1 客户端功能介绍 测控本地的粮情或油情检测并查看本地粮库或油库的即时信息，如温度，湿度等。测控远程的粮情或油情检测并查看远程粮库后油库的即时信息，如温度，湿度等。查看本地的历史粮情或油情数据和曲线图可以查看本地粮库和油库过去某一个时间段内的粮情信息或油情信息,还可以查看曲线图。查看远程粮油库的历史粮情或油情数据和曲线图可以查看远程粮库和油库过去某一个时间段内的粮情信息或油情信息,还可以查看曲线图。打印即时粮情或油情信息可以打印检测到的本地或远程粮情和油情信息。打印历史粮情或油情信息和曲线图可以打印查询到的历史粮情或油情信息以及它们的曲线图。管理用户添加用户，删除用户，编辑用户 管理粮库添加粮库，删除粮库，编辑粮库 管理油库添加油库，删除油库，编辑油库 测控本地粮库或油库的情况4.3.2 运行环境要求-硬件配置要求28远程粮情监控系统操作规程最低配置：CPU：奔腾200Mhz以上内存：128MB显示卡：标准VGA 256色显示模式以上硬盘：典型安装20GB驱动器：8倍速CD-ROM以上其它设备：声卡(非必备)建议配置：CPU：奔腾500MHz或更高内存：256MB以上显示卡：SVGA 16位色以上显示模式其它设备同“最低配置”-软件配置要求简体中文 Windows98/NT/2000/ME/XPMicrosoft Windows NT 4.0 需要安装 ServicePack6a 补丁Microsoft.NetFrameworkl.1Mapinfo MapX4.54.3.3软件安装安装远程粮情监控系统共需要三个步骤按顺序进行：1.安装.Net Framework 程序2.安装主应用程序文件3.设置.Net Framework1.安装.Net Framework 程序(1)进入Windows系统后，将远程粮情监控系统客户端安装光盘放入光驱;在光盘根目录下寻找到名为dotnetfx.exe的文件，此文件就是微软.Net Framework的安装文件，双击运行这个文件以启动安装向导；29远程粮情监控系统操作规程(2)单击“是进行.Net Framework的安装，整个安装过程大概需要1分钟左右(视电脑配 置不同)。2.安装主应用程序文件远程粮情监控系统的安装方便、简单、快捷，基本操作如下：(1)进入Windows系统后，将远程粮情监控系统客户端安装光盘放入光驱；在光盘根目录下寻找到名为Setup,exe的文件，此文件就是光盘安装程序的执行 文件，双击运行这个文件以启动安装向导；(2)安装程序开始运行，出现远程粮情监控系统的安装向导窗口；远程粮情监控系统V2.0版权所有中央储备粮南京直属库上海弘义智能通讯系嫌有限公司 保留所有权利。(3)安装向导准备完毕，出现安装初始界面;30远程粮情监控系统操作规程(4)单击“下一步”，出现弘义软件最终用户许可协议，选择接受该许可协议 即可；31远程粮情监控系统操作规程(5)单击“下一步”，出现选择程序文件夹窗口，该文件夹将出现在操作系统的【开始】菜单一【程序】菜单中，一般无须用户修改，直接使用安装向导默认提 供的文件夹名“远程粮情监控系统”就可以了。(6)单击“下一步”，出现选择程序安装目录的窗口。程序安装目录选系统的缺省 安装目录为“C:Program Files远程粮情监控系统”,用户可根据自己的实际 情况修改路径；32远程粮情监控系统操作规程南远程粮情监控系统2.。安装安装路径选取请选择安装路径，如不选择将按默认路径进行安装。你可以更改此件的安装路径，单击丁一步按钮开始复制文件.:Program Files随程根情监控系统一亩 由由 a ffi sATICorrectMapXRoad Documents and Settings Program Fil esRecycl edRECYCLERSystem Vol ume InformationWINDOWS磁盘C：650 M旧可用空间 安装此软件至少需要274.98 MB的磁盘空间.取消(7)确定要安装的程序目录以后，根据屏幕提示，单击“下一步”按钮继续安装,安装整套程序需要等候几分钟；33远程粮情监控系统操作规程复制文件结束后，程序弹出提示安装完毕的确认窗口，单击完成按 钮确认将关闭窗口并重新启动计算机完成安装。3.设置.Net Framework 单击【开始】菜单一【设置】一【控制面板】打开控制面板窗口;(2)选中并双击“管理工具”，出现“管理工具”窗口;34远程粮情监控系统操作规程 选中并双击“Microsoft:.NET Framework 1.1 配置“，出现 Microsoft.NETFramework 1.1 配置窗 口；(4)单击“我的电脑”，在上面窗口的右半部分出现配置主窗口;35远程粮情监控系统操作规程,NET Framework 1.1 配置使您可以专门对.NET Framework1.1版的程序集、远程处理服务和代码访问安全策略进行配置。|鼎f.NET Configuration 1.1-lx文件任）操作 查看9 帮助国）莓.NET Configuration 1.1+BBS.NET Framework 1.1 配置（版本 1.1.4322.573）.4注意：此版本的.NET Framework配置工具不能对.NET Framework 1.1版以前或以后的版本调整设置。要调整这些版本 的设置，请使用相应的配置工具。任务管理程序集缓存程序集缓存存储被设计为由几个应用程序共享的程序集。使用程 序集缓存查看、添加和移除此计算机上安装的托管组件。托管的配置程序集已配置的程序集是程序集缓存中具有一组关联规则的一组程序 集。这些规则可确定所加载的程序集版本以及用于加载程序集的 位置。色 单击“管理程序集缓存”,出现“程序集缓存”配置窗口;用fNET Configurat ion 1.1口回口文件（D 操作）查看w）帮助国）嗷.NET Configuration 1.1-且我的电脑%程序集缓存己配置的程序集 国远程处理服务+运行库安全策略 电应用程序程序集缓存程序集缓存包含可由面向.NET Framework的所有应用程序使用 的一组程序集。可将同一程序集的多个版本放在程序集缓存中。这 样，两个应用程序即使需要同一共享程序集的不同版本，它们也可 以正确执行。-J任务查看程序集缓存中的程序集列表切换到程序集缓存中的程序集列表。向程序集缓存中添加程序集这会将程序集文件复制到缓存中。添加了程序集后，就可将该程 序集用作配置的程序集或把它添加到策略程序集列表中。g默认情况下显示此帮助主题。可以使用“查看”菜单在此帮助主题和列表视图之间切换口（6）单击”向程序集缓存中添加程序集”,出现选择程序文件窗口;36远程粮情监控系统操作规程 单击“我的电脑”，出现驱动器列表窗口;(8)在驱动器列表窗口中，通过文件夹浏览操作，进入到远程粮情监控系统 的安装目录下的Primary Interop Assemblies文件夹中；37远程粮情监控系统操作规程(9)将这些文件一次全部选中，然后单击“打开”按钮，等待系统运算结束后，.Net FrameWork的配置就算完成，远程粮情监控系统可正式运行了。4.3.4软件卸载远程粮情监控系统提供了自动卸载功能，操作很简单，您可以方便地删 除本软件的所有文件、程序组和快捷方式。用户通过单击【开始】菜单一【程序】打开“远程粮情监控系统”的程序组,然后选择“卸载远程粮情监控系统”项，系统将自动运行卸载向导，用户即可对 本软件进行卸载。如下图所示：38远程粮情监控系统操作规程另有一种卸载方式，用户可以从控制面板中选择添加/删除程序快 速卸载本软件。远程粮情监控系统在安装以后如因某种原因需要重新安装，建议您先将 远程粮情监控系统卸载，然后再进行重新安装。39远程粮情监控系统操作规程4.3.5进入和退出系统1.进入系统双击I快捷方式 DTMMCS Cl i.会弹出如下界面:远程粮情监控系统V2.U版权所有中央储备粮南京直属库上海弘义智能通讯系嫌有限公司 保留所有权利。此时显示正在加载应有程序，过几秒钟系统会自动跳出如下信息框:注：只有当您在：系统6系统设铲 登录中，选择默认登录服务器，才会出40远程粮情监控系统操作规程现以上的对话框。如下图所示：点击箭头所指位置，同时弹出选择缺省登录服务器。您还需选中您想查看的粮库的名称。如上图所示。然后，在登录窗口中输入用户名、密码:41远程粮情监控系统操作规程用户名、密码、连接方式、高级登录选项信息均正确的情况下，系统提示登录成 功：点击确定。您可以对系统进行正常操作。2.二种登录方式42远程粮情监控系统操作规程粮油库浏览京海Ri州 南上91场。E-S-.S-登录1).新增 编辑鱼）.删除 基本信息也）粮情信息（X）历史粮情曲线国）操作（Q）点击地图窗口中的粮库图标，单击鼠标右键，弹出登录对话框。3.注销击 远程狼语滥校系统（宝应库）系统操作）地图 管理）日志 帮助也）登录 注销修也限限图鲁图图图4.退出电远程粮情监控系统（宝应库）系统6）查看包）操作地图登录系统设置）.注销9退出）43远程粮情监控系统操作规程4.3.6界面介绍L快捷图标介绍相当于菜单操作中的查询历史数据注销当前用户 察看粮库粮仓的基本信息 这六项图标均是对地图的操作发出监测指令点击粮油会弹出如下信息框：这里的内容是指在粮仓内设有传感器的各个点的具体温度。2.粮油库浏览窗口44远程粮情监控系统操作规程此窗口显示的内容包括在某个地区你拥有的粮库及粮库里又有多少个粮仓，通过此窗 口对这些信息皆一目了然。粮油库浏览 9 XS C南京-&上海e 5B宝应库缴9#U氧化碳）宝应6测.用 南京-1 南京T 南京-2 南京-2 南京-3置录 注销（Q）新增如编辑更）.删除（D）由9扬州 基本信息9粮情信息（X）历史粮情曲线但）操作单击窗口中的图标，点击鼠标右键，可以对此粮油库进行注销、新增、编辑、基本信息、粮 情信息、历史粮情曲线、操作等进行查看或编辑。3.系统消息窗口（1）消息45远程粮情监控系统操作规程系统消息第目的控应咨I报警消息而口11:46 宝应库 Admin正在创建SOCKET对象.11:46 宝应库 Admin正在连接 192.168.0.189:7600.11:46 宝应库 Admin向宝应库服务器请求登录.11:46 宝应库 Admin连接成功，此消息框中显示的是您此次登录以来的所有操作记录。(2)测控应答此信息条中显示对您此次登录以来所发送的所有测控命令的未响应次数，如果某粮仓设备一 直没有响应，请检查现场设备的电源联接是否正确、或者察看设备是否正常工作。报警当有某测量位置的湿度或温度超出您在系统中设定的安全范围，系统则会自动报警。报警结果显示在此信息条上。46远程粮情监控系统操作规程4.地图窗口可以对地图窗口作出：放大、缩小、平移操作、。通过电子地图，您能够非常直观、真实地了解你的粮库所处的地理位置。47远程粮情监控系统操作规程4.3.7测控操作1.对一个粮仓进行测控监测是指在左边的粮油库浏览窗口中选择监测目标后，下发粮油情监测指令的动作.赵远程粮情监控系统（宝应库）系统6）查看W）蚂叁，地图1-巡测粮油库浏览、=、:-！入库汽）一臼南京 出库但）.点击操作监测，则弹出如下信息框:远程粮情监控系统区|粮情测控指令成功发出.一二通二二m对此次操作成功的确定。方法二：在“粮油库浏览”窗口中，单击需要进行测控的粮仓:粮油库浏览口 9 XJ 南京B籁南京直属库 既测试用CT4）南京-1(73-0)筮南京-1（73-1）建南亮-2（75-0）覆南京-2（75-1）金南京-3 CT8-0）物南京7 CT8-1）Q之后，单击快捷图标：测控，系统将发出测控指令。您在系统消息窗口可以察看系统当 前的操作。系统消息 口中消息测控应答报警消息的 A16:41 hy收到粮仓南京T。3-0）的粮情测控数据.48远程粮情监控系统操作规程2.对一个粮库的多个粮仓进行巡测巡测不同于监测，巡测是指对整个粮库的各个粮仓的温度、湿度的测量。在巡测完毕后自动 打印监测结果（需要在系统设置中选择该功能）。在“粮油库浏览”窗口中，单击需要进行测控的粮仓：单击巡测，则会弹出巡测命令已经成功发送对话框，单击确定即可。3.查询历史数据（1）查询粮库中所有粮仓的历史数据。在“粮油库浏览”窗口中，单击（选中）粮库名 单击快捷图标,系统将弹出历史数据下载时间的选择窗口，请根据您的需要进行日期选择。请注意：一次性下载多个粮仓多日的历史数据可能需要较长时间，系统的下载进度可以 在：“系统消息”窗口的“消息”栏中察看。49远程粮情监控系统操作规程 或者，在选中粮库名后，通过菜单中：“操作”一“查询历史数据”进行历史数据下载:总远程粮情监控系统（宝应库）系统6）查看W）画施1地图 管理也监控巡测查询历史数据国）.II-6南京入库入 出库）.在左边的粮油库浏览窗口中选中目标库后，单击查询历史数据，弹出如下信息框:*时间选择按钮请点击时间下拉按纽，会弹出下图:2005年6月星期日星期一星期二星期三星期四星期五星期六12 3 45 6 7 8 9 10 1112 13 14 15 16 17 1819 20 21 22 24 2526 27 28 29 30 13 4 5 6 7 8 9W8、今天:2005-06-23_请选中您要查询的时间段，确定之后，您就会得到您想要的数据。系统的下载进度可以在：“系统消息”窗口的“消息”栏中察看。50远程粮情监控系统操作规程系统消息渔县二1测控应答I报警I消息酊 A正在创建SOCKET对象.12:25 宝应库 admin正在连接 192,168.0.189:7600.12:25 宝应库 admin向宝应库服务器请求登录.12:25 宝应库 admin连接成功，12:25 宝应库 admin从宝应库服务器登录成功.12:25 宝应库 admin请求下载粮仓南京7 CT3-1）的历史粮情?12:25 宝应库 admin正在下载粮仓南京T CT3-1）的历史数据.60%（2）查询一个粮仓的历史数据。在“粮油库浏览”窗口中，单击（选中）粮仓名。其它操作同上。51远程粮情监控系统操作规程4.3.8粮食出入库管理1.入库单击操作中的入库。徐远程粮情监控系统（宝应库）系统）查看9操作（Q）地图管理粮油库浏览注销监控查询历史数据国）.巡测因|三南京I出库也）.弹出如下信息输入框，把您需要入库的粮仓的信息输入进去即可。2.出库单击操作中的出库。52远程粮情监控系统操作规程弹出如下信息框：把您想要出库粮仓的信息输入即可。53远程粮情监控系统操作规程4.3.9查看信息1.基本信息次远程粮情监控系统（宝应库）查看（V）操作Q）地图系统基去信息（G）粮油库浏检情信息R）份史粮情曲线图第地图窗口粮油库浏览窗口 8）此信息框内的内容只能查看，不能编辑，如果需要编辑请查看本说明文档的第6部分;点击基本信息，会弹出如下信息框：该信息况显示的是所选择粮油库的基本信息;2.查看粮情信息点击查看一粮情信息，如图:微远程粮情监控系统（宝应库）系统基本信息回查看9操作电）地图（历史粮情曲线图国）地图窗口如粮油库浏.南粮罅冽览窗口点击粮情信息，会弹出如下对信息框：此信息框中会显示您本次登录以来的所有操作记录，您还可以在右边的历史测控记录中54远程粮情监控系统操作规程查看历史测控记录。粮情信息-9#（二氧化碳）本次登录以来的记录：|一 稳情监控数蠢：监持晌：仓外湿度：|仓内湿度：|存粮最高温度：|三|最新|历史强记录1仓外温度：仓内温度：存粮最低温度:回一立体-0 As存粮平均温度:单击“立体显示”，则会弹出如下信息框:粮情信息-9#（二氧化碳）本次登录以来的记录：|一 粮者监控数誓：间：三|最新|历史脸记录三仓外湿度:仓内湿度:存粮最高温度仓外温度:仓内温度:存粮最低温度:存粮平均温度:1层2层3层UU9#（二氧化碳）仓内温度立体显示UUuu国表 格打 印4国/7行6行5行4行3行2行正常报警口故障第I层第2层 第3层第4层最高四周区 最低平均最高中央区 最低平均T力T力5列-H-E1 那 L 丫 d 3 列/2 列/1列/I行 7X5X4最高全仓区 最低55远程粮情监控系统操作规程此立体显示能够非常直观地、立体地显示出四周区、中央区、全仓区的温度的最高点、最低 点及平均温度值。当某个点的温度超过设定的警戒值时，系统会自动报警且会自动跳到此界 面以显示出哪一个点的温度超过了警戒值。3.历史粮情曲线图单击典线，会弹出如下信息曲线图例。此图例显示四周平均温度和湿度、
