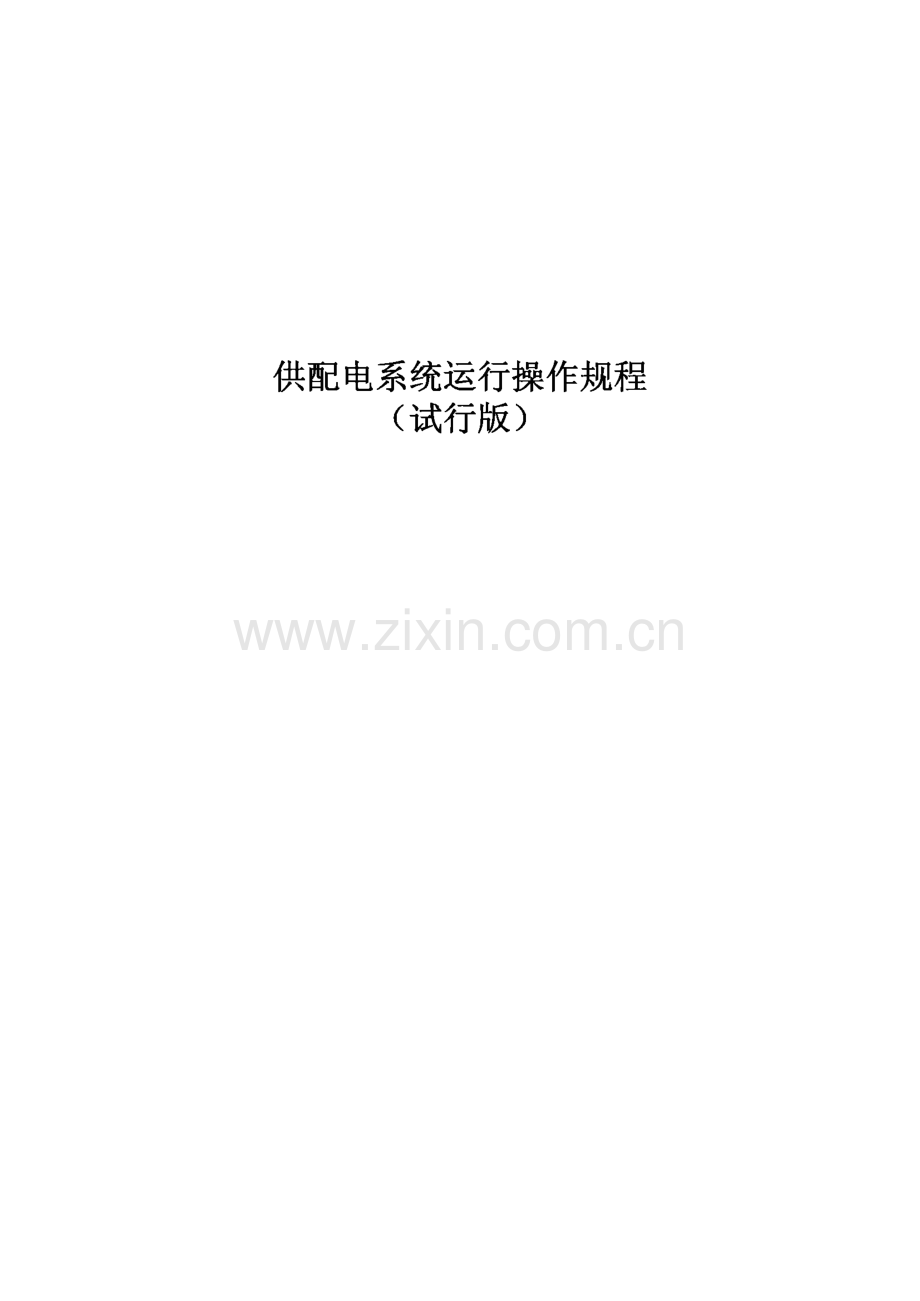

供配电系统运行操作规程.pdf

供配电系统运行操作规程（试行版）编写部门：公用部电务课编写人:审核人:审定人:批准人:会审单位会审人会审日期生产管理技术部生产部生产调度室主管副总总指挥文件更改履历表A版修订次修订日期修订条款修订人审核批准人备注12345678目 录第一篇安全工作规程.51.总则.52.高压设备上工作的基本要求.53.保证安全的组织措施.74.保证安全的技术措施.95.线路作业时，变电所的安全措施.116.高压电动机上的工作.117.在停电的低压配电装置和低压导线上的工作.118.在继电保护、仪表等二次回路上的工作.119电气试验.1210其他安全措施.13附录三触电紧急救护法.14第二篇运行与维护.16L35KV变电所.162.35KV变压器.163.10KV开关柜.234.电力电容器.285.高压带电显示装置.316.电流互感器（CT）、电压互感器（P T、CVT）.317.免维护蓄电池、直流系统.328.UP S.33第三章操作规程.451总则.452 CS 11 10KV及0.4KV运行与操作.473倒闸操作.48第四篇供配电设备.521.运行参数的规定.522设备的运行、维护与故障处理.52第五篇事故处理.611.变电所停电处理.61第一篇安全工作规程1.总则1.1 本规程适用于腾龙芳煌项目在运行中的高低压电缆线路、高低压电气设备上从事运行、操作、检修、试验等工作的电气工作人员。运行中的电气设备泛指设备全部带电或部分带电，以及操作人员一经操作就带有电压的电气设备。1.2 电气设备分高压和低压两种：高压：设备对地电压在250V以上者；低压：设备对地电压在250V及以下者。1.3 电气工作人员必须具备下列条件：1.3.1 经医师鉴定，无妨碍工作的病症（体检两年一次）。1.3.2 具备必要的电气知识，熟悉本规程的有关部分并经考试合格。1.3.3 学会紧急救护法，特别要学会触电急救。1.4 电气工作人员对本规程应每年考试一次。因故间断电气工作三个月以上者，必须重新温习本规程，并 经考试合格后方能恢复工作。新参加电气工作的人员，必须经过安全教育并考核合格后，在工作导师的指导下从事一些简单的电气 工作，但不得单独作业。经过现场培训考试合格且取得电工作业许可证后，视具体情况方可安排其独立工 作。1.5 任何工作人员发现有违反本规程，并足以危及人身和设备安全者，应立即制止。1.6本规程所指的安全工护用具必须符合“电气绝缘工具试验标准”。1.7本规程如与上级有关规程、规定相抵触时，以上级规定为准。2.高压设备上工作的基本要求2.1变电所的值班工作2.1.1 值班人员必须熟悉电气设备，值班负责人还应有实际工作经验。2.1.2 高压设备不允许单人值班和操作。2.1.3 值班人员在值班期间必须穿公司发的工作服、工作鞋，进入现场要戴安全帽。2.1.4 不论高压设备带电与否，值班人员不得单独移开或越过遮栏进行工作，若有必要移开遮栏时，必须 有监护人在场，并符合表一的安全距离。表一设备不停电的安全距离电压等级（KV）安全距离（m）1及以下0.16-100.722-351.022032.1.5 高压配电室的钥匙至少应有三套，由值班负责人保管，按值移交，一套供紧急时使用，一套专供值 班员使用，另一套可借给工作负责人使用，但必须登记，当日交回。2.2高压设备的巡视2.2.1经领导批准允许单独巡视高压设备的值班员，巡视高压设备时，不得进行其他工作，不得移开或越 过遮栏。2.2.2雷雨天气，巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针。2.2.3高压设备发生接地时，室内不得接近故障点4米以内，室外不得接近故障点8米以内。2.2.4巡视配电装置进出高压室，必须随手将门锁好，以防止小动物进入。2.2.5巡视室内变压器时，要注意与高压带电部分的安全距离，不准单独巡视室内变压器。2.2.6巡视电容器、10KV电压互感器、10KV进线时，不准打开柜（网门）门检查，确需打开柜门（网门）检查时须经电气运行工程师同意，并做好必要的安全措施和监护后进行。2.3倒闸操作2.3.1倒闸操作必须根据监护人的命令，受令人复诵无误后执行。发布命应准确清晰，使用正确操作术语 和设备双重名称。2.3.2每张操作票只能填写一个操作任务。操作票用微机打印，特殊情况由操作人填写操作票，操作票应 用钢笔或圆珠笔填写，票面应清楚整洁，不得任意涂改。操作人和监护人应根据摸拟图板核对操作项目，并分别签名，然后经值班班长、运行班长审核签字后执行。2.3.3停电操作必须按照断开断路器（开关）负荷侧刀闸一母线侧刀闸的顺序依次进行，送电合闸操作 与停电操作的顺序相反，严防带负荷拉、合刀闸；变压器的停电操作应按照先断开负荷侧开关，再断开电 源侧开关，送电操作与停电操作的顺序相反。2.3.4下列操作项目应填入操作票内：应拉、合的开关和刀闸；检查确认开关和刀闸位置；检查确认接地线是否拆除；检查确认表计显示正 常，负荷分配正常；装、拆接地线；投入或拆除控制回路、电压回路、保护回路、检测回路的保险、开关、压板等；停电设备检查确认是否确无电压。操作票应填写设备的双重名称，即设备名称和编号（位号）。2.3.5开始操作前，应先在摸拟图板上进行摸拟预演，确认无误后再进行操作，操作前应对照设备的名称、编号（位号）、实际位置、拉合方向，操作中应认真执行监护复诵制，必须按操作票填写的顺序逐项操作,每操作完一项，应检查无误后做一个”记号，全部操作完毕后进行复查。2.3.6倒闸操作必须由两人执行，其中一人对设备较为熟悉者做监护人，特别重要和复杂的倒闸操作必须 实行双监护制，由熟练的值班人员、值班班长做监护。监护人必须认真履行监护职责，不准亲自动手操作 设备，当操作人需要协助时，监护人可以协助操作人进行操作，没有监护人的命令和监护，操作人不准擅 自操作。2.3.7操作票必须按顺序依次进行，不得跳项、漏项和后加项，确需跳项的须经运行班长批准，确认无误 后方可进行操作，并要在操作票备注栏内注明原因。在操作过程中严禁穿插口头命令的操作项目。2.3.8操作中发生疑问时，应立即停止操作并向值班班长或运行班长报告，弄清问题后，再进行操作。不 准擅自更改操作票，不准随意解除闭锁装置。2.3.9执行一个操作任务，中途不准换人，因交接班等原因确须换人的，必需经运行工程师的批准，并重 新履行签字手续，在操作票备注栏内注明原因后，方可继续操作。2.3.10拉合隔离开关应戴绝缘手套，雷雨时禁止进行倒闸操作。使用绝缘杆的操作以及使用高压验电器 验电时应戴绝缘手套。2.3.11电气设备停电后，即使是事故停电，在未拉开有关隔离开关、断路器和做好安全措施以前，不得触 及设备或进入遮栏，以防突然来电。2.3.12在发生严重威胁设备或人身安全的紧急情况下，可以不经许可即行断开设备的电源，但事后必须向 主管领导汇报。2.3.13下列工作可以不用操作票：a.事故处理；b.拉合开关的单一操作；c.拉合接地刀闸或拆除仅有的一组地线；上述操作应记入操作记录簿内2.3.14操作票应编号，按照编号顺序使用。作废的操作票，应注明“作废”字样，已执行的操作票最后一项 下方注明“以下空白”、已执行字样，未执行完的操作票，在操作票备注栏内注明第几项后因何原因作废。上述操作票保存一年。2.3.15倒闸操作必须按规定的操作程序或使用防止误操作的程序锁进行操作，任何不按程序的操作都视为 违章操作，如程序锁或钥匙出现问题不能使用，须使用万能钥匙时必须经运行工程师同意，并到现场监护,方可进行操作。程序锁万能钥匙使用批准人为运行工程师和运行班长2.3.16倒闸操作一般应避开交接班时间，一般不在交接班前后20分钟内进行操作，特殊情况必须操作的，应由运行班长或运行主任工程师到现场监护后进行操作。2.4高压设备上的工作：2.4.1在运行中的高压设备上的工作，分为三类：a.全部停电的工作，系指室内高压设备全部停电（包括架空线路与电缆接引线路在内），通至邻接高 压室的门全部闭锁，以及室外高压设备全部停电（包括架空线路与电缆接引线路在内）。b.部分停电的工作，系指高压设备部分停电，或室内虽全部停电，而通至邻接高压室的门并未全部闭 锁。c.不停电的工作，工作本身不需要停电，没有偶然触及带电部分的危险。2.4.2在高压设备上工作，必须遵守下列各项：a.填用工作票或口头电话命令；b.至少应有两人一起工作；c.完成保证安全的组织措施和技术措施。2.4.3禁止在本单位不能控制的电气设备进行工作（如电力调度管辖设备或未经生产部门允许的高低压用 电设备上）。3.保证安全的组织措施3.1 在电气设备上的工作，保证安全的组织措施为：a.工作票制度；b.工作许可制度；c.工作监护制度；d.工作间断、转移和终结制度。3.2工作票制度3.2.1在电气设备上工作，应填用工作票或按命令执行，其方式有下列三种：a.填用第一种工作票；b.填用第二种工作票；c.口头或电话命令。3.2.2填用第一种工作票的工作为：a.高压设备上工作需要全部停电或部分停电者；b.高压室内的二次接线和照明等回路上的工作、需要将高压设备停电或做安全措施者。3.2.3填用第二种工作票的工作为：a.带电作业和在带电设备外壳上的工作；b.控制盘和低压配电盘、配电箱、电源干线上的工作；c.二次接线回路上的工作，无须将高压设备停电者；d.转动中的发电机的励磁回路上的工作；e.非当值值班人员用绝缘棒和电压互感器定相或用钳型电流表测量高压回路的电流。3.2.4其它工作用口头或电话命令口头或电话命令必须清楚正确，值班员应将发令人、负责人及工作任务，详细记入操作记录簿中，并向发 令人复诵核对一遍。3.2.5工作票要用钢笔或圆珠笔填写一式两份，应正确清楚，不得任意涂改，如有个别错、漏字需要修改时，应字迹清楚。两份工作票的一份，由工作负责人收执，另一份由值班员收执，按值移交，值班员应将工作票编号，工作任务，许可工作时间及完工时间记入操作记录薄中。3.2.6 一个工作负责人只能发给一张工作票，工作票所列地点以一个电气连接部分为限。如施工设备属于同一电压，位于同一楼层，同时停送电，且不会触及带电导体时，则允许在几个电气连接部 分共用一张工作票。开工前工作票内容的全部安全措施应一次做完。建筑工、油漆工等非电气人员进行工作时工作票发给监护人。3.2.7 一个电气连接部分或一个配电装置全部停电，则所有不同地点的工作，可以发给一张工作票，但要详细填明主要工作内容。几个班同时工作时，工作票发给一个总的负责人，在工作班成员栏 内只填明各班负责人，不必填写全部工作人员名单。3.2.8 事故抢修工作可以不开工作票，但应记入操作记录簿内，工作开始前作好安全措施，并指定专人负责监护。3.2.8 第一种工作票应在工作前一天交给值班员，临时工作可在工作开始前交给值班员。第二种工作票，应在进行工作的当天交给值班员。3.2.9值 班长负责审查工作票所列工作内容的必要性和检修工期是否与批准期限相符，以及工作票所列 安全措施是否正确完备。值班员在办理工作票前，必须先将工作票交给值班长审查同意、签字后方可执行。3.2.11第一、二种工作票的有效时间以批准的检修期为限，第一种工作票到预定时间，工作尚未完成，应由工作负责人办理延期手续，延期手续应由工作负责人向值班班长申请办理。3.2.12需要变更工作班成员时，须经工作负责人同意。需要变更工作负责人时，应由工作票签发人将变动情况记录在工作票上，若扩大工作任务，必须由工作负责人通过工作许可人，并在工作票 上增填工作项目。若须变更或增设安全措施者，必须填用新的工作票，并重新履行许可手续。3.2.13工作票签发人不得兼任该项目的工作负责人，工作负责人可以填写工作票。工作许 可人不得签发工作票。3.2.14工作票签发人由熟悉人员的技术水平、熟悉现场和设备情况，熟悉本规程且获得由电业局颁发的 工作票签发证的工程师、高专师或部门经理担当。电气工作票签发按下列规定执行。a.35KV供配电系统内的所有工作票由电气工程师、主任工程师负责签发。c.各区域变、配电室的所有高低压用电负荷设备及其回路上的工作，由值班班长、运行班长负责签发 工作票。3.2.15工作票签发人的安全责任。a.工作必要性；b.工作是否安全；c.工作票所填写安全措施是否正确完备；d.所派工作负责人和工作班人员是否适当和足够，精神状况是否良好。3.2.16工作负责人（监护人）的安全责任。a.正确安全地组织工作；b.结合实际进行安全思想教育；c.督促、监护工作人员遵守本规程；d.负责检查工作票所载安全措施是否正确完备和值班员所做的安全措施是否符合现 场实际条件；e.工作前对工作人员交代安全事项；f.工作班人员变动是否合适。3.2.17工作许可人a.负责审查工作票所列安全措施是否正确完备，是否符合现场条件；b.工作现场布置的安全措施是否完善；c.负责检查停电设备有无突然来电的危险；d.对工作票中所列的内容即使发生很小疑问，也必须向工作票签发人询问清楚，必 要时应要求做详细补充。3.3工作许可制度3.3.1工作许可人（值班员）在完成施工现场的安全措施后，还应：a.会同工作负责人到现场再次检查所做的安全措施，以手触试证明检修设备确无电压。b.对工作负责人指明带电设备的位置和注意事项。c.和工作负责人在工作票上分别签名。3.3.2工作负责人、工作许可人任何一方不得擅自变更安全措施，值班人员不得变更有关检修设备的运 行接线方式，工作中如有特殊情况需要变更时，应事先取得对方同意。3.4工作监护制度3.4.1完成工作许可手续后，工作负责人（监护人）应向工作班人员交待安全措施，带电部位和其他注意 事项。工作负责人必须始终在工作现场，对工作班人员的安全认真监护，及时纠正违反安全的动作。3.4.2所有工作人员不允许单独留在高压室内。3.4.3工作期间工作负责人若因故必须离开工作地点时，应指定能胜任的人员临时代替，离开前应将工作 现场交代清楚，并告知工作班人员。原工作负责人返回工作地点时，也应履行同样的交接手续。若工作负 责人需要长时间离开现场，应由工作票签发人变更新的工作负责人，两个工作负责人应做好必要的交接。3.5工作间断、转移和终结制度3.5.1工作间断时，工作班人员应从工作现场撤出，所有安全措施保持不动，工作票仍由工作负责人执存。间断后继续工作无须通过工作许可人。每日收工应清扫工作地点，开放已封闭的通路并将工作票交回值班 员。次日复工时，应得到值班员许可，取回工作票，工作负责人必须事前重新检查安全措施是否符合工作 票要求后，方可工作。3.5.2在未办理工作票终结手续以前，值班员不准将施工设备合闸送电。在工作间断期间，若有紧急需要,值班人员可在工作票未交回的情况下合闸送电，但应先将工作班全体人员已经离开工作地点的确切根据通 知工作负责人或车间负责人，在得到他们可以送电的答复后方可执行并应采取下列措施：a.拆除临时遮栏、接地线和标示牌，恢复常设遮栏，换挂“止步，高压危险”的标示牌。b.必须在所有通路派专人守侯，以便告诉工作班人员”设备已经送电不得进行工作“。守侯人员在工作票 未交回前，不得离开工作地点。3.5.3检修工作结束以前，若需将设备施加工作电压，可按下列条件进行：a.全体工作人员撤离工作地点。b.将该系统的所有工作票收回，拆除临时遮拦、接地线和标示牌，恢复常设遮拦。c.应在工作负责人和值班人员进行全面检查无误后，由值班员进行加压试验。工作班若需继续工作时,应重新履行工作许可制度。3.5.4检修工作中如需部分设备（线路）先恢复送电时，工作票应收回，对未完需继续进行的工作，应另 填写工作票。3.5.5全部工作完毕后，工作班应清扫整理现场。工作负责人应先周密的检查。待全体工作人员撤离工作 地点后，再向值班人员讲清所修项目、发现的问题、试验结果和存在的问题等，并与值班人员共同检查设 备状况，有无遗留物件，是否清洁等，然后在工作票上填明工作终结时间，经双方签字后，工作票方告终 结。3.5.6只有在同一停电系统的所有工作票结束，拆除所有接地线、临时遮栏和标示牌，恢复常设遮栏，并 得到值班负责人许可命令后，方可合闸送电。3.5.7已结束的工作票保存一年。4.保证安全的技术措施4.1 在全部停电或部分停电的电气设备上工作必须完成下列措施：a.停电；b.验电；c.装设接地线；d.悬挂标示牌和装设遮栏。4.2 停电4.2.1工作地点必须停电的设备如下：a.检修的设备；b.与工作人员在进行工作中正常活动范围的距离小于表1规定的设备；c.带电部分在工作人员后面或两侧无可靠安全措施的设备。4.2.2将检修设备停电，必须把各方面电源断开。禁止在只经过开关断开电源的设备上工作。必须拉开刀 闸（手车式、抽屉式开关拉至检修位置），使各方面至少有一个明显的断开点。与停电设备有关的变压器 和电压互感器，必须从高低压两侧断开（拉开电压互感器一、二次熔断器），电压互感器刀闸上的辅助开关 必须同刀闸一起拉开，防止向停电检修设备反送电。4.2.3断开开关和刀闸的操作电源，刀闸操作把手必须锁住。4.3验电4.3.1验电时必须使用电压等级合适且在有效试验期内经试验合格的验电器在检修设备进出线两侧各相 分别验电，验电前，应先在有电设备上进行试验，确认验电器良好。高压验电必须戴绝缘手套。4.3.2凡是接近或接触已停电的设备一次部分都要首先验电，如摇测绝缘、更换一次保险器，装设接地线 等。4.3.3表示设备断开和允许进入间隔的信号、经常接入的电压表等，不能作为设备无电压的根据，但如果 指示有电，则禁止在该设备上工作。4.3.4验电时要注意带电部分相间及对地的安全距离，正确使用验电器，防止造成触电或短路。4.4装设接地线4.4.1当验明设备确已无电压后，应立即将检修设备接地并三相短路，这是保护工作人员在工作地点，防 止突然来电的可靠安全措施，同时设备断开部分的剩余电荷，亦可因接地而放尽。4.4.2 对于可能送电至停电设备的方面或停电设备可能产生感应电压的，都要装设接地线，所装接地线与 带电部分应符合安全距离的规定。4.4.3 检修母线时，根据母线长度确定地线数量，10米以下母线可以只装设一组接地线。4.4.4检修部分若分为几个在电气上不相连的部分，则各段应分别验电接地短路。变电所（配电室）全部停 电时，应将各个可能来电侧的部分接地短路，其余部分不必每段都装设接地线。4.4.5在室内配电装置上，接地线应装置在导电部分的规定地点，这些地方的油漆应刮去，并划下黑色记 号。所有配电装置的适当地方，均应设有接地网的接头，接地电阻必须合格。4.4.6装设接地线必须由两人进行，装设接地线必须先接接地端，后接导体端且接触良好，拆除接地线的 顺序相反，装拆接地线应使用绝缘棒和戴绝缘手套。4.4.7接地线应用多股软裸铜线，其截面应符合短路电流的要求，但不得小于25平方毫米，地线在使用前 必须检查，损坏的接地线，应及时修理或更换。接地线必须使用专用的线夹固定在导体上，严禁用缠绕的 方法进行接地或短路。4.4.8接地线应装设在工作地点可以清楚看到的地方，并应在现场和摸拟图板上悬挂“已接地”标示牌。4.4.9高压回路上工作需要拆除接地线时，必须征得值班员许可方可进行，工作完毕后立即恢复。4.4.10每组接地线均应编号，并存放在固定地点。存放位置亦应有编号，接地线号码与存放位置号码必 须一致。装拆接地线，应做好记录，交接班时交待清楚。4.5悬挂标示牌和装设遮拦。4.5.1在一经合闸即可送电到工作地点的开关和刀闸的操作把手上，均应悬挂“禁止合闸，有人工作”的标 示牌，标示牌的悬挂和拆除应按值班负责人的命令执行。4.5.2部分停电的工作，安全距离小于表1规定的距离，应装设临时遮栏装设要牢靠，并悬挂“止步高压危 险标示牌。35KV以下设备的临时遮栏如因特殊需要，可用绝缘板与带电部分直接接触，但此种挡板必须 有高度的绝缘性能，符合耐压试验的要求，装设挡板时应戴绝缘手套。4.5.3在室内高压设备上工作，应在工作地点两旁间隔和对面间隔悬挂“高压危险”标示牌，在工作地点悬 挂“在此工作”的标示牌。5.线路作业时，变电所的安全措施。5.1 线路的停送电均应按有关调度和运行班长、值班值班班长的命令执行。10KV配出线的操作，由运行班 长填写操作票，并指挥线路两侧操作人员，按操作票顺序逐项进行操作。严禁约时停送电。停电时，必须 先将该线路可能来电的所有开关全部拉开，用验电器验明确无电压后，在所有线路上可能来电的各端装设 接地线，在对应的开关操作把手上（或门把手上）挂“禁止合闸，线路有人工作”的标示牌。5.2 值班班长必须将线路停电检修、工作负责人的姓名、工作地点、工作任务记入记录薄，工作结束时应 得到工作负责人的竣工报告、工作人员已全部撤离线路，方可拆除安全措施，向线路送电。6.高压电动机上的工作。6.1 在高压电动机上工作应填用第一种工作票。6.2 检修高压电动机时应做好下列安全措施。a.断开电动回路的断路器，将小车开关拉至检修位置，开关门上锁；经验明电缆室电缆接引处无电压后，装设接地线。b.在开关把手上（或门把手上）挂“禁止合闸，有人工作”标示牌；c.拆开的电缆头应三相短路接地，并做好记录；d.做好防止被其带动的机械或转动设备可能引起电动机转动的安全措施。6.3 电动机的引出线和电缆头以及外漏的转动部分应装设牢固的遮栏或护罩。6.4 电动机及起动装置的外壳均应接地。禁止在运转中的电动机及其接地线上进行工作。7.在停电的低压配电装置和低压导线上的工作。7.1 低压配电盘、配电箱和电源干线上的工作，应填用第二种工作票。在10KV及以下低压电动机和照明回路上工作，可用口头联系。上述工作至少由两人进行。7.2 低压回路停电的安全措施将检修设备各方面断开电源（抽屉式开关拉至检修位置），并取下控制保险，在刀闸把手上或抽屉上挂“禁 止合闸，有人工作”的标示牌；工作前必须验电；根据需要采取其它安全措施；8.在继电保护、仪表等二次回路上的工作。8.1 下列情况应填用第一种工作票。在高压室遮栏内或与导电部分小于表1规定的安全距离进行继电器和仪表等的检查试验时需将高压设备停 电的；检查高压电动机和启动装置的继电器和仪表需要将高压设备停电的。8.2 下列情况应填用第二种工作票。一次电流继电器有特殊装置，可以在运行中改变定值的；对于连于电流互感器或电压互感器二次绕组并装在通道上或配电盘上的继电器和保护装置，可以不断开所 保护的高压设备的。上述工作至少由两人进行。8.3 继电保护人员在现场工作过程中，凡遇到异常情况（如直流系统接地等）或开关跳闸时，无论与本身 工作是否有关，应立即停止工作，保持现状，待查明原因，确定与本工作无关时方可继续工作，若异常情 况是因本身工作引起，应保留现场并通知值班人员，以便及时处理。8.4现场工作开始前，应查对已做的安全措施是否符合要求，运行设备与检修设备是否明确分开，还应看 清设备名称，防止走错位置。8.5在全部或部分带电的盘上进行工作时，应将检修设备与运行设备前后以明显的标志隔开（如盘后用红 布帘、盘前用“在此工作”标示牌等）。8.6在保护盘上或附近进行打眼等振动较大的工作时，应采取防止运行中设备掉闸的措施，必要时经值班 负责人同意，将保护暂时停用。8.7继电保护做传动试验或一次通电时，应通知值班员和有关人员，并由工作负责人或由工作负责人派人 到现场监视方可进行。8.8所有电流互感器和电压互感器的二次绕组应有永久性的可靠的接地。8.9在带电的电流互感器二次回路上工作时，应采取下列安全措施：严禁将电流互感器二次侧开路；短路电流互感器的二次绕组必须使用短路片或短路线，短路应妥善可靠，严禁用导线缠绕；严禁在电流互感器与短路端子间的回路和导线上进行任何工作；工作时必须由专人监护，使用绝缘工具，并站在绝缘垫上；工作必须认真谨慎，不得将回路的永久接地点断开。8.10 在带电的电压互感器上工作，应采取下列安全措施：严格防止短路或接地，应使用绝缘工具带手套，必要时工作前停用有关保护装置；接临时负载必须装有专用的刀闸和保险器。8.11 二次回路通电或耐压试验前，应通知值班员和有关人员，并派人到各现场看守，检查回路上确无人 工作后，方可加压。电压互感器的二次回路通电试验时，为防止二次侧向一次侧反充电，除应将二次回路断开外，还应取下一 次保险或断开刀闸。8.12 试验人员不准对运行时的设备、信号系统、保护压板进行操作，但在取得值班人员许可并在检修工 作盘两侧开关把手上，采取防误操作措施后，可拉合检修开关。9电气试验9.1高压试验9.1.1 高压试验应填写第一种工作票。在一个电器连接部分同时有检修和试验时，可填写一张工作票。但在试验前应得到检修工作负责人的许可。在一个电器连接部分，高压试验的工作票发出后禁止再发出第二张工作票。如加压部分与检修部分之间的断开点，按试验电压有足够的安全距离，并在另一侧有接地短路线时，可在 断开点的一侧进行试验，另一侧继续工作，但此时在断开点应挂“止步，高压危险”的标示牌，并设专人 监护。9.1.2 高压试验工作不得少于两人，试验负责人应由有经验的人担任，开始试验前，试验负责人应对全体 试验人员详细布置试验中的安全注意事项。9.1.3 因试验需要断开设备接头时，拆前应做好标记，接后应进行检查。10.L 4试验装置的金属外壳应可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固。试验装置用的电源开关，应使用明显断开的双极刀闸，为了防止误合刀闸，可在刀刃上加绝缘罩。试验装置的低压回路中应有两个串联电源开关，并加装过载自动掉闸装置。9.1.5试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险”的标示牌，并派人看守，被试设备两端 不在同一地点时，另一端也应派人看守。9.1.6加压前必须认真检查试验接线、表计倍率、量程、调压器零位及仪表的开始状态，均准确无误，通 知有关人员离开被试设备，并取得试验负责人许可，方可加压，加压过程中应有人监护并呼唱。高压试验人员在全部加压过程中，应精力集中，不得与他人闲谈，随时警戒异常现象发生。操作人应站在 绝缘垫上。9.1.7变更接线或试验结束时，应首先断开试验电源放电，并将升压设备的高压部分短路接地。9.L 8未装地线的大电容被试设备，应先行放电再做试验，高压直流试验时，每告一段落或试验结束时，应将设备对地放电数次并短路接地。9.1.9试验结束时，试验人员应拆除自装的接地短路线，并对被试设备进行检查和清理现场。9.2使用携带型仪表的测量工作。10.2.1使用携带型仪表在高压回路上工作，需要高压设备停电或做安全措施的，应填用第一种工作票，并至少两人进行。9.2.2除使用特殊仪器外，所有使用携带型仪表的测量工作，均应在电流互感器和电压互感器的低压侧进 行。9.2.3电流表、电流互感器及其他测量仪表的连接和拆卸，需要断开高压回路者，应将此回路所连接的设 备和仪器全部停电后才能进行。9.2.4电压表、携带型电压互感器和其他高压测量仪器的接线和拆卸无须断开高压回路者，可以带电工作，但应使用耐高压的绝缘导线，导线长度应尽可能缩短，不准有接头，并应连接牢固，以防接地和短路，必 要时用绝缘物加以固定。9.2.5非金属外壳的仪器应与地绝缘，金属外壳的仪器和变压器外壳应接地。9.3使用钳型电流表的测量工作9.3.1值班人员在高压回路使用钳型电流表的测量工作应由两人进行，非值班人员测量时，应填用第二种 工作票。9.3.2在高压回路上测量时，严禁用导线从钳型电流表另接表测量。9.3.3使用钳型电流表时，应注意钳型电流表的电压等级，测量时，戴绝缘手套，站在绝缘垫上，不得触 及其他设备，以防接地或短路。观察表计时，要特别注意保持头部与带电部分的安全距离。9.3.4在测量高压电路各相电流时，电缆头线间距离应在300 mm以上，且绝缘良好，测量方便者方可进 行。当有一相接地时严禁测量。9.3.5钳形电流表应保存在干燥的室内，使用前要擦拭干净。9.4使用摇表测量绝缘的工作。9.4.1使用摇表测量高压设备绝缘，应由两人进行。9.4.2测量用的导线，应使用绝缘导线，其端部应有绝缘套。9.4.3测量绝缘时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作后方可进行。在测量中禁止他人接近设备。9.4.4测量电缆绝缘时，必须先将摇表摇到额定转速，再接触被测量电缆，停止时相反，防止操作不当 烧坏摇表。9.4.5在带电设备附近测量绝缘电阻时，测量人员和摇表安放位置，必须选择适当，保持安全距离，以 免摇表引线或引线支持物触碰带电部分，移动引线时，必须注意监护，防止工作人员触电。10.4.5绝缘测量完毕后，用绝缘短接线对地放电，即先将短接线的一端接地，然后将另一端接触被测量设 备的表面对其进行放电。10其他安全措施。10.1使用喷灯时，火焰应与带电部分的距离：电压在10KV及以下时，不得小于1.5 m,电压在10KV以上者，不得小于3m,不得在带电导线、带电设备、变压器、油开关附近点燃喷灯。10.2在室外变电所和高压室内搬动梯子、管子等长物，应由两人放倒搬运，并与带电部分保持足够的安 全距离。10.3工作地点应有足够的照明。10.4进入高压作业现场，应戴安全帽，高处作业人员必须使用安全带。高处作业传递物件，不得上下抛 掷。10.5雷电时，禁止在室外变电所或室内的架空引入线上进行检修和试验。10.6遇有电气设备着火时，应立即将有关设备的电源断开，然后进行救火。对带电设备应使用干式灭火 器，干粉或1211灭火器等灭火，不得使用泡沫灭火器灭火，对注油设备应使用泡沫灭火器或干燥的沙子等 灭火，变电所控制室内应备有防毒面具，并应按规定定期进行试验，使其处于良好状态。11.7在带电设备周围，严禁使用钢卷尺，皮卷尺和线尺进行测量工作。10.8在电容器组上或进入其围栏内工作时，应将电容器逐个多次放电并接地后，方可进行工作。附录一常用电气绝缘工具试验一览表序 号名称电压等级(KV)周期交流耐压(KV)时间(min)泄漏电流(mA)1绝缘棒6-10每年一次44535-154四倍相电 压2绝缘档板6-10每年一次3053绝缘夹钳35以下每年一次三倍相电压54验电笔6-10每六个 月一次40520-351055绝缘手套高压每六个月一次81W9低压2.5W2.56绝缘靴高压每六个 月一次151W7.57核相器 电阻管6-10每六个 月一次611.7-2.48绝缘绳高压每六个 月一次105/0.5m5附录二触电紧急救护法1.通则L 1紧急救护的基本原则是在现场采取紧急措施保护伤员生命，减轻伤情，减轻痛苦，并根据伤情需要迅 速挂电话120联系公司医疗急救部门到现场进行治疗。急救的条件是动作快，操作正确，任何拖延和错误 操作都会导致伤员伤情加重甚至死亡。1.2 要认真观察伤员全身情况，防止伤情恶化，发现呼吸、心跳停止时，应立即在现场就地抢救，用心肺 复苏法支持呼吸和循环，对脑、心脏重要器官供氧。应当记住只有在心脏停止跳动后分秒必争地迅速抢救,救活的可能性才大。1.3 电气工作人员都应定期培训，学会紧急救护法。2.使触电者脱离电源的方法。2.1如果触电者离电源开关或插头较近，可将开关拉开或插头拔掉。2.2可以用干燥的衣服、绳索、木棍、木版等去隔离或拨开触电者身上的电线，千万不可直接用手或其他 金属及潮湿物件作为急救工具，救护者既要救人也要注意保护自己，救护时注意与周围带电部分的安全距 离。2.3如果在高压设备上发生触电需脱离电源时，可以根据现场情况拉开开关或刀闸，或采用短路接地等方 法，使触电者脱离电源。2.4如果触电者所在的地方较高，需要注意停电后从高处摔下的危险，应预先采取措施保证触电者的安全。2.5应尽量在现场进行抢救，先救后搬，搬运中也要注意触电者变化。3人工呼吸。3.1人工呼吸的要求。3.1.1迅速解除阻碍触电者呼吸的一切障碍，如拉出舌头、解开领口、清除口腔内杂物等。3.1.2争取时间迅速进行人工呼吸。3.1.3只准用一种人工呼吸方法，不要中途随便变换。3.1.4进行人工呼吸一定要坚持到底，直到触电者恢复自然呼吸为止，必要时要坚持六、七个小时以上。3.1.5要把触电者放在温暖，空气流通的地方。3.2第一种人工呼吸法。3.2.1要把触电者平放背向上，一手弯曲枕在头下，脸枕在弯曲臂上，面向外侧，使口鼻能自由呼吸，另 一手沿头旁伸直，把触电者舌头拉出口外。3.2.2救护人跨骑在触电者身上，将两手伸直，手掌平放在触电者背肋骨下部，手指按在腰间。3.2.3救护人心里默数“一、二、三”同时将身体向前倾，用全身重量通过两手压向触电者的上部，然后 将身体后仰，使触电者吸入空气，同时默数“四、五、六”这样压下去，抬起来，持续下去，直到触电者 恢复自然呼吸为止，不可中断。每一次完整的人工呼吸动作4-5秒钟，每分钟可进行12-15次完整的人工呼 吸。3.3第二种人工呼吸法（口对口法）3.3.1使触电者仰卧，面向上，解松领口、衣服及腰带。3.3.2 用一手放在触电者前额，另一只手将其下额向上抬起，两手协同将头部推向后仰，舌根随之抬起，气道即可畅通。3.3.3 救护人弯腰跪在触电者身边，用一只手捏住触电者鼻翼，另一只手将下巴向后托，使头部尽量向后 仰，救护者深吸一口气后隔一层纱布或手帕，紧靠他的口（或鼻）向内吹气，每分钟吹气12-16次。3.3.4 触电者换气时，将触电者鼻松开，让他借自己胸部弹性自动吐气。3.3.5如触电者心脏同时停止跳动，应在人工呼吸的同时进行胸外按压，最好有两个人配合，一人做口对 口呼吸，一人做胸外按压，胸外按压每分钟做80次左右，两人交替进行时，每按压5次吹气一次，反复进 行。第二篇运行与维护1 35KV变电所（CS 11为例）1.1 35KV变电所主接线描述：35KV变电所电压等级为35KV/10KV/0.4KV,其中10KV/0.4KV为单母线分段接线方式，35KV 25000KVA 有载调压区域变2台，35KV 16000KVA有载调压专用变4台（压缩机组用），10KV 1600KVA配电变压器8台，10KV 2000KVar电容器2组，两回35KV电缆引自腾龙芳煌龙口自备电厂220KV总降站，电缆规格为：ZR-YJV22-3*mm2 1.2运行方式 1.2.1正常运行方式35KV双回路电缆线路分别引自腾龙芳煌龙口自备电厂220KV总降站的HI、IV母线上（属于两个相对独 立的电源，35KV GI S 106柜GI S 304柜），所以35KV变电所10KV I H为分列运行即10KVI H段母联开关正 常均为断开位置,0.4KV母联开关均为断开位置。（详见附图1）。1.2.2特殊运行方式当变电站由35KV单台区域变供电，即10KV I 口段母线均由一台变压器供电，此时10KVI 口母联开关 为合闸位置，0.4KV母联开关均为断开位置。（详见附图2）2 35KV区域变 2.1区域变参数：2.1.1 1#/2#区域变参数型号S Z11-25000/35出厂序号11352451135230数量（台）2额定电压(358*1.25%)/10.5KV额定容量（KVA）25000绝缘耐热A级冷却方式0N AN额定频率（Hz）50相数3联结组标号Dynll空载电流0.11%0.10%空载损耗14.06KW14.010KW负载损耗（75。C）92.21KW92.793KW器身重量（Kg）22500油重（Kg）10000总重（Kg）41500编号MTR1/2位置MTR3/4/1/2/5/6短路阻抗8.09%8.15%2.1.22.2区域变设备描述（含设备运行要求）2.2.1区域变低压侧中性点经小电阻接地。2.2.2#1区域变低压侧额定电流为1374.6A,#2区域变低压侧额定电流为1374.6A,因此，运行中应特别注意监视两台主变低压侧电流。2.2.3 在正常情况下，变压器各侧负荷不允许超过铭牌的额定容量。2.2.4极限温度：变压器在各种超额定电流方式下运行，若顶层油油温最高温度为100C时，应立即降低 负荷。2.2.5当变压器油温超过报警温度（或变压器制造厂规定的温度）时，值班人员应按以下步骤处理：2.2.5.1 检查变压器的负载和冷却介质的温度，并与同一负载和冷却介质温度下正常的温度核对，如果是异常升高，应做好详细的记录，并及时报告值班主管领导，采取措施降低温度；2.2.5.2 采用红外测
