《电路原理》随堂练习参考答案

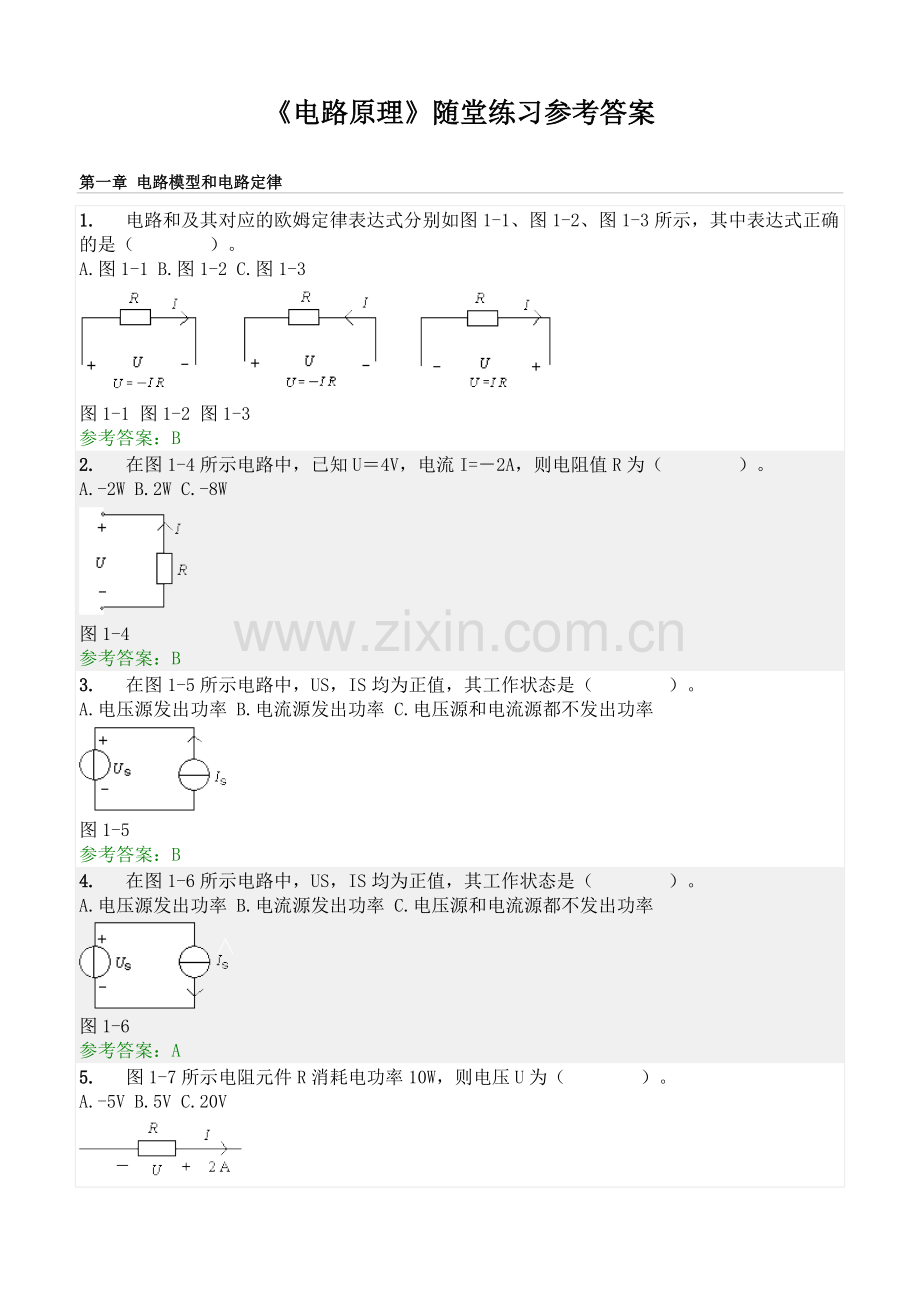

第一章 电路模型和电路定律
1.  电路和及其对应的欧姆定律表达式分别如图1-1、图1-2、图1-3所示，其中表达式正确的是（　　　　）。
A.图1-1 B.图1-2 C.图1-3

图1-1 图1-2 图1-3
参考答案：B
2.  在图1-4所示电路中，已知U＝4V，电流I=－2A，则电阻值R为（　　　　）。
A.-2W B.2W C.-8W

图1-4
参考答案：B
3.  在图1-5所示电路中，US，IS均为正值，其工作状态是（　　　　）。
A.电压源发出功率 B.电流源发出功率 C.电压源和电流源都不发出功率

图1-5
参考答案：B
4.  在图1-6所示电路中，US，IS均为正值，其工作状态是（　　　　）。
A.电压源发出功率 B.电流源发出功率 C.电压源和电流源都不发出功率

图1-6
参考答案：A
5.  图1-7所示电阻元件R消耗电功率10W，则电压U为（　　　　）。
A.-5V B.5V C.20V

图1-7
参考答案：A
6.  图1-8所示元件供出电功率10W，则电压U为（　　　　）。
A.－5V B.5V C.20V

图1-8
参考答案：A

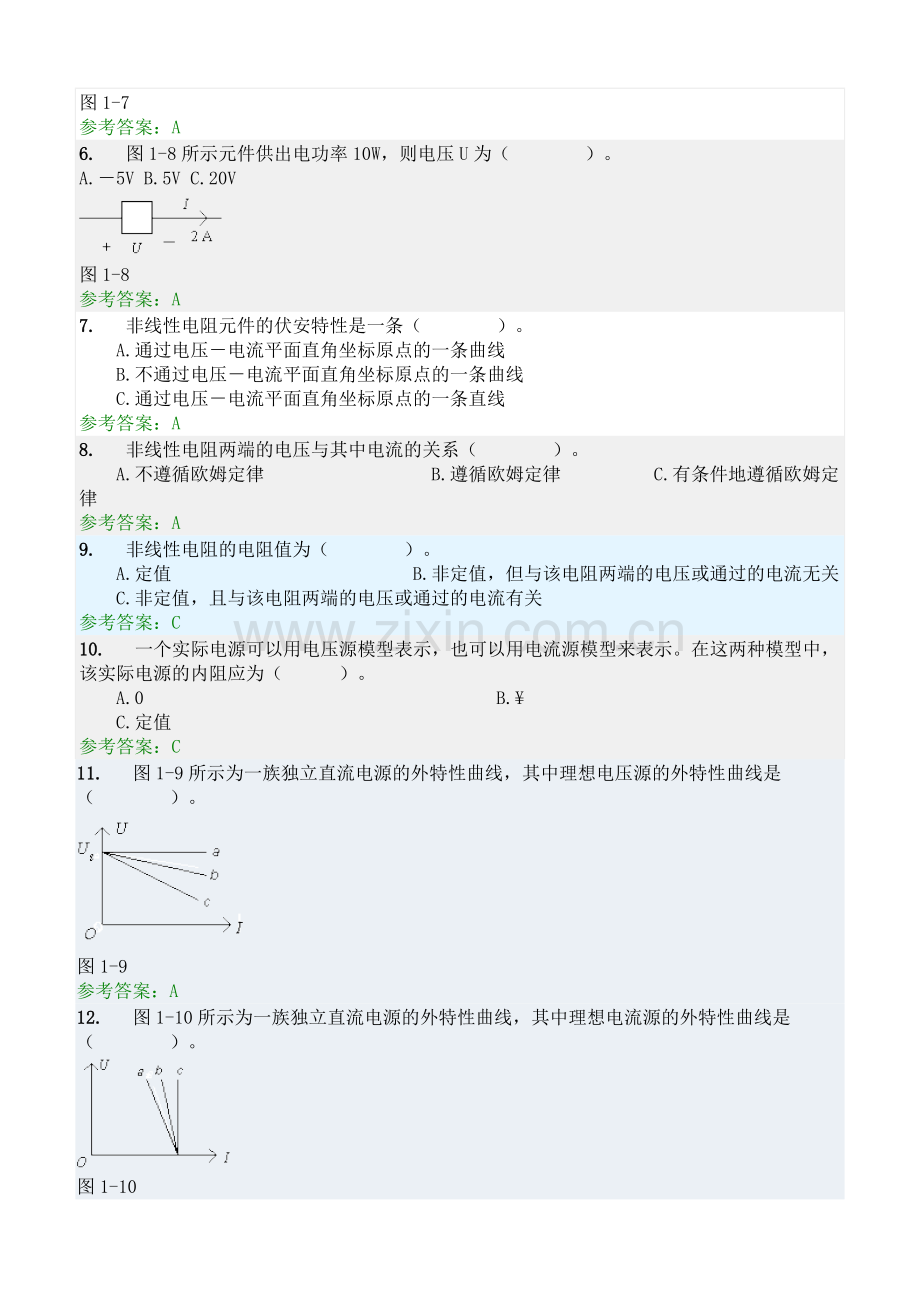

7.  非线性电阻元件的伏安特性是一条（    ）。
  A.通过电压－电流平面直角坐标原点的一条曲线
  B.不通过电压－电流平面直角坐标原点的一条曲线
  C.通过电压－电流平面直角坐标原点的一条直线
参考答案：A
8.  非线性电阻两端的电压与其中电流的关系（    ）。
  A.不遵循欧姆定律         B.遵循欧姆定律     C.有条件地遵循欧姆定律
参考答案：A
9.  非线性电阻的电阻值为（    ）。
  A.定值             B.非定值，但与该电阻两端的电压或通过的电流无关
  C.非定值，且与该电阻两端的电压或通过的电流有关
参考答案：C
10.  一个实际电源可以用电压源模型表示，也可以用电流源模型来表示。在这两种模型中，该实际电源的内阻应为（   ）。
  A.0                   B.¥                   C.定值
参考答案：C
11.  图1-9所示为一族独立直流电源的外特性曲线，其中理想电压源的外特性曲线是（　　　　）。

图1-9
参考答案：A
12.  图1-10所示为一族独立直流电源的外特性曲线，其中理想电流源的外特性曲线是（　　　　）。

图1-10
参考答案：C
13.  理想电压源的外接电阻越大，则流过理想电压源的电流（    ）。
  A.越大             B.越小             C.不能确定
参考答案：B
14.  图1-11所示电路中，当R1增加时，电压U2将（　　　　）。
A.变大 B.变小 C.不变

图1-11
参考答案：C
15.  图1-12所示电路中，当R1增加时，电流I2将（　　　　）。
A.变大 B.变小 C.不变
图1-12
参考答案：C
16.  把图1-13所示的电路改为图1-14的电路，其负载电流I1和I2将（　　　　）。
A.增大 B.不变 C.减小

图1-13 图1-14
参考答案：B
17.  把图1-15所示的电路改为图1-16的电路，其负载电流I1和I2将（　　　　）。
A.增大 B.不变 C.减小

图1-15 图1-16
参考答案：A
18.  在图1-17所示电路中，已知电流I1＝1A，I3＝－2A，则电流I2为（　　　　）。
A.-3A B.-1A C.3A
图1-17
参考答案：A
19.  图1-18所示电路中电流I2为（　　　　）。
A.7A B.3A C.-3A
图1-18
参考答案：C
20.  在图1-19所示电路中，已知：US=10V，I1=－4A，I2=1A。电流I3为（　　　　）。
A.1A B.2A C.3A
图1-19
参考答案：C
21.  在图1-20所示电路中，已知：US＝5V，I1＝1A。电流I2为（　　　　）。
A.1A B.2A C.3A
图1-20
参考答案：C
22.  在图1-21所示电路中，已知：US＝2V，IS＝2A。电流I为（　　　　）。
A.2A B.-2A C.-4A
图1-21
参考答案：B
23.  在图1-22所示电路中，电流I为（　　　　）。
A.8A B.2A C.-2A
图1-22
参考答案：C
24.  在图1-23所示电路中，U、I的关系式正确的是（　　　　）。
A.U=US+R0I B.U=US－RLI C.U=US－R0I
图1-23
参考答案：C
25.  在图1-24所示电路中，已知US=12V，IS=2A。A、B两点间的电压UAB为（　　　　）。
A.-18V B.18V C.-6V
图1-24
参考答案：A
26.  在图1-25所示电路中，已知US=2V，IS=2A。A、B两点间的电压UAB为（　　　　）。
A.1V B.-1V C.-2V
图1-25
参考答案：A
27.  在图1-26所示电路中，已知US=2V，IS=1A。A、B两点间的电压UAB为（　　　　）。
A.－1V B.0 C.1V
图1-26
参考答案：C
28.  电路如图1-27所示，US=2V，IS=2A。电阻R1和R2消耗的功率由（　　　　）供给。
A.电压源 B.电流源 C.电压源和电流源
图1-27
参考答案：C
29.  在图1-28所示电路中，已知US=2V，IS=2A,则供出电功率的是（　　　　）。
A.电压源 B.电流源 C.电压源和电流源
图1-28
参考答案：B
30.  图1-29所示电路中，理想电压源发出的功率P为（　　　　）。
A.6W B.-6W C.18W
图1-29
参考答案：B
31.  图1-30所示电路中，理想电流源发出的功率P为（　　　　）。
A.12W B.-12W C.30W
图1-30
参考答案：A
32.  在图1-31所示电路中，已知RL消耗功率20W，则理想电压源US供出电功率为（　　　　）。
A.10W B.-10W C.50W
图1-31
参考答案：B
33.  在图1-32所示电路中，U、I的关系式正确的是（　　　　）。
A.U=（IS+I）R0 B.U=（IS－I）R0 C.U=（I-IS）R0
图1-32
参考答案：B
34.  图1-33所示电路中，电压UAB为（　　　　）。
A.12V B.-12V C.0
图1-33
参考答案：C
35.  图1-34所示电路中的电压UAB为（　　　　）。
A.46V B.-34V C.34V
图1-34
参考答案：C
36.  在图1-35所示电路中，电压UAB为（　　　　）。
A.29V B.-19V C.-2V
图1-35
参考答案：A
37.  理想电流源的外接电阻越大，则它的端电压（    ）。
  A.越高             B.越低             C.不能确定
参考答案：A
第二章 电阻电路的等效变换
1.  在图2-1所示电路中，电阻R＝40W，该电路的等效电阻RAB为（　　　　）。
A.10W B.20W C.40W
图2-1
参考答案：A
2.  图2-2所示电路的等效电阻RAB为（　　　　）。
A.10W B.5W C.4W
图2-2
参考答案：B
3.  图2-3所示电路中，A、B两端间的等效电阻RAB为（　　　　）。
A.3W B.4W C.4.5W
图2-3
参考答案：B
4.  图2-4所示电路中，每个电阻R均为8W，则等效电阻RAB为（　　　　）。
A.3W B.4W C.6W
图2-4
参考答案：A
5.  图2-5所示电路中的等效电阻RAB为（　　　　）。
A.4W B.5W C.6W
图2-5
参考答案：B
6.  用△？Y等效变换法，求图2-6中A、B端的等效电阻RAB为（ ）。
A.6W B.7W C.9W
图2-6
参考答案：B
7.  图2-8所示电路中A、B两点间的等效电阻与电路中的RL相等，则RL为（　　　　）。
A.40W B.30W C.20W
图2-8
参考答案：C
8.  在图2-9所示电路中，电源电压U=10V，电阻R=30W，则电流I值为（　　　　）。
A.3A B.2A C.1A
图2-9
参考答案：C
9.  在图2-10所示电路中，电源电压U=2V，若使电流I=3A，电阻R值为（　　　　）。
A.1W B.2W C.3W
图2-10
参考答案：A
10.  图2-11所示电路中电流I为（　　　　）。
A.3A B.4.5A C.6A
图2-11
参考答案：B
11.  图2-12所示电路中，电流I是（　　　　）。
A.3A B.0A C.6A
图2-12
参考答案：A
12.  所示电路中，已知电流I1＝6A，则电流I为（　　　　）。
A.2A B.0A C.-2A
图2-13
参考答案：C
13.  理想电压源和理想电流源间（    ）。
  A.有等效变换关系       B.没有等效变换关系     C.有条件下的等效变换关系
参考答案：B
14.  图2-14所示电路中，对负载电阻RL而言，点划线框中的电路可用一个等效电源代替，该等效电源是（　　　　）。
A.理想电压源 B.理想电流源 C.不能确定
图2-14
参考答案：B
15.  已知图2-15中的US1=4V，IS1=2A。用图2-16所示的等效理想电流源代替图2-15所示的电路，该等效电流源的参数为（　　　　）。
A.6A B.2A C.－2A

图2-15 图2-16
参考答案：C
16.  图2-17所示电路中，对负载电阻RL而言，点划线框中的电路可用一个等效电源代替，该等效电源是（　　　　）。
A.理想电压源 B.理想电流源 C.不能确定

图2-17
参考答案：A
17.  已知图2-18中的US1=4V，IS1=2A。用图2-19所示的理想电压源代替图2-18所示的电路，该等效电压源的参数US为（　　　　）。
A.－4V B.4V C.-2V

              图2-18                                图2-19
参考答案：B
18.  已知图2-20电路中的US=2V。用图2-21所示的等效电流源代替图2-20所示的电路，则等效电流源的参数为（　　　　）。
A.IS=2A，R=1W B.IS=-2A，R=1W C.IS=2A，R=2W

          图2-20                           图2-21
参考答案：B
19.  把图2-22所示的电路用图2-23所示的等效电压源代替，则等效电压源的参数为（　　　　）。
A.US=4V，R=2W B.US=1V，R=0.5W C.US=-1V，R=0.5W

          图2-22                        图2-23
参考答案：A
20.  已知图2-24中的US＝2V。用图2-25所示的等效电流源代替图2-24所示的电路，该等效电流源的参数为（　　　　）。
A.IS=1A，R=2W B.IS=1A，R=1W C.IS=2A，R=1W

            图2-24                           图2-25
参考答案：C
21.  把图2-26所示的电路用图2-27所示的等效电压源代替，该等效电压源的参数为（　　　　）。
A.US=1V，R=2W B.US=2V，R=1W C.US=2V，R=0.5W

             图2-26                            图2-27
参考答案：C
22.  已知图2-28中的US1=4V，US2=2V。用图2-29所示的理想电压源代替图2-28所示的电路，该等效电压源的参数US为（　　　　）。
A.4V B.-2V C.2V

               图2-28                                     图2-29
参考答案：C
23.  把图2-30所示的电路用图2-31所示的等效理想电流源代替，该等效电流源的参数为（　　　　）。
A.2A B.-4A C.-2A

                图2-30                                     图2-31
参考答案：C
24.  图2-32所示电路中，当R1增加时，电流I2将（　　　）。
A.变大 B.变小 C.不变
图2-32
参考答案：C
25.  图2-33所示电路中，供出功率的电源是（　　　　）。
A.理想电压源 B.理想电流源 C.理想电压源与理想电流源
图2-33
参考答案：B
26.  图2-34所示电路中，供出功率的电源是（　　　　）。
A.理想电压源 B.理想电流源 C.理想电压源与理想电流源

图2-34
参考答案：A
27.  已知图2-35所示电路中的US1.，US2和I均为正值，则供出功率的电源是（　　　　）。
A.电压源US1 B.电压源US2 C.电压源US1和US2
图2-35
参考答案：A
28.  所示电路中，IS1，IS2和US均为正值，且IS2>IS1，则供出功率的电源是（　　　　）。
A.电压源US B.电流源IS2 C.电流源IS2和电压源US
图2-36
参考答案：B
29.  图2-37所示电路中，理想电流源IS发出的电功率P为（　　　　）。
A.15W B.-15W C.30W
图2-37
参考答案：B
第三章 电阻电路的一般分析
1.  在图3-1所示电路中，如果把每个元件作为一条支路处理，则图中支路数和结点数分别为（ ）。
A.8和4 B.11和6 C.11和4
图3-1
参考答案：B
2.  在图3-2所示电路中，如果把电压源（独立或受控）和电阻的串联组合、电流源和电阻的并联组合作为一条支路处理，则图中结点数和支路数分别为（ ）。
A.8和4 B.11和6 C.8和6
图3-2
参考答案：A
3.  在图3-3所示电路中，如果把每个元件作为一条支路处理，则独立的KCL和KVL方程数分别为（ ）。
A.6和6 B.4和5 C.6和5
图3-3
参考答案：A
4.  在图3-4所示电路中，如果把电压源（独立或受控）和电阻的串联组合、电流源和电阻的并联组合作为一条支路处理，则独立的KCL和KVL方程数分别为（ ）。
A.6和6 B.4和5 C.4和6
图3-4
参考答案：B
5.  在图3-5所示电路中，各电阻值和US值均已知。欲用支路电流法求解流过电阻RG的电流IG，需列出独立的KCL和KVL方程数分别为（　　　　）。
A.4和3 B.3和3 C.3和4
图3-5
参考答案：B
第四章 电路定理
1.  在计算线性电阻电路的电压和电流时，用叠加定理。在计算线性电阻电路的功率时，叠加定理（    ）。
  A.可以用                    B.不可以用                C.有条件地使用
参考答案：B
2.  在计算非线性电阻电路的电压和电流时，叠加定理（    ）。
  A.不可以用                B.可以用     C.有条件地使用
参考答案：A
3.  图5-1所示电路中，电压UAB=10V，当电流源IS单独作用时，电压UAB将（　　　　）。
A.变大 B.变小 C.不变
图5-1
参考答案：C
4.  图5-2所示电路中，电压UAB=10V，IS=1A当电压源US单独作用时，电压UAB将（　　　　）。
A.变大 B.为零 C.不变
图5-2
参考答案：B
5.  在图5-3所示电路中，已知：IS=5A，当IS、US共同作用时，UAB=4V。那么当电压源US单独作用时，电压UAB应为（　　　　）。
A.-2V B.6V C.8V
图5-3
参考答案：A
6.  在图5-4所示电路中，已知：US=9V，IS=6mA，当电压源US单独作用时，通过RL的电流是1mA，那么当电流源IS单独作用时，通过电阻RL的电流IL是（　　　　）。
A.2mA B.4mA C.-2mA
图5-4
参考答案：A
7.  在图5-5所示电路中，已知：US1=US2=3V，R1=R2，当电压源US1单独作用时，电阻R两端电压UR =1V。那么，当电压源US2单独作用时，R的端电压UR又将为（　　　　）。
A.1V B.0V C.-1V
图5-5
参考答案：C
8.  在图5-6所示电路中，当电压源US单独作用时，电阻RL的端电压UL=5V，那么当电流源IS单独作用时，电阻RL的端电压UL又将变为（　　　　）。
A.20V B.-20V C.0V
图5-6
参考答案：C
9.  已知图5-7所示电路中的IS=5A，当US单独作用时，I1=3A，那么当IS、US共同作用时2W电阻中电流I是（　　　　）。
A.5A B.6A C.0
图5-7
参考答案：B
10.  图5-8所示电路中，已知：IS=5A，US=5V，当电流源单独作用时，流过电阻R的电流是3A，那么，当电流源和电压源共同作用时，流过电阻R的电流I值为（　　　　）。
A.－2A B.-3A C.4A
图5-8
参考答案：C
11.  图5-9所示电路中，已知：IS1=3A，IS2=6A。当理想电流源IS1单独作用时，流过电阻R的电流是1A，那么，当理想电流源IS1和IS2共同作用时，流过电阻R的电流I值为（　　　　）。
A.-1A B.1A C.-2A
图5-9
参考答案：A
12.  在图5-10所示电路中，当IS1单独作用时，电阻RL中的电流IL=1A，那么当IS1和IS2共同作用时，IL应是（　　　　）。
A.2A B.1A C.1.5A
图5-10
参考答案：C
13.  在图5-11所示电路中，已知：US=15V，IS=5A，R1=3W。当US单独作用时，R1上消耗电功率27W。那么当US和IS两个电源共同作用时，电阻R1消耗电功率为（　　　　）。
A.50W B.3W C.0W
图5-11
参考答案：B
14.  已知图5-12中的US＝2V。用图5-13所示的等效电流源代替图5-12所示的电路，该等效电流源的参数为（　　　　）。
A.IS=1A，R=2W B.IS=1A，R=1W C.IS=2A，R=1W

图5-12 图5-13
参考答案：C
15.  把图5-14所示的电路用图5-15所示的等效电压源代替，该等效电压源的参数为（　　　　）。
A.US=1V，R=2W B.US=2V，R=1W C.US=2V，R=0.5W

图5-14 图5-15
参考答案：B
16.  实验测得某有源二端线性网络在关联参考方向下的外特性曲线如图5-16所示，则它的戴维宁等效电压源的参数US和R0分别为（　　　　）。
A.2V，1W B.1V，0.5W C.-1V，2W
图5-16
参考答案：B
17.  某一有源二端线性网络如图5-17所示，它的戴维宁等效电压源如图5-18所示，其中US值为（　　　　）。
A.6V B.4V C.2V

                   图5-17                                    图5-18
参考答案：B
18.  某一有源二端线性网络如图5-19所示，已知：US1=1V，IS1=2A。该网络的戴维宁等效电压源如图5-20所示，其中US值为（　　　　）。
A.1V B.2V C.3V

                  图5-19                                     图5-20
参考答案：C
19.  图5-21所示为一有源二端线性网络，它的戴维宁等效电压源的内阻R0为（　　　　）。
A.3W B.2W C.1.5W

图5-21
参考答案：B
20.  图5-22所示为一有源二端线性网络，A、B端戴维宁等效电压源的内阻R0值为（　　　）。
A.1W B.2W C.3W

图5-22
参考答案：A
21.  图5-23的等效电压源电路如图5-24所示，已知图5-24中的R0=5W，则图5-23中R2的值为（　　　　）。
A.5W B.10W C.条件不足不能确定

图5-23 图5-24
参考答案：A
22.  图5-26是图5-25所示电路的戴维宁等效电压源。已知图5-26中US=6V，则图5-25中电压源US2的值应是（　　　　）。
A.10V B.2V C.条件不足不能确定

                图5-25                            图5-26
参考答案：B
23.  图5-27所示电路的等效电压源电路如图5-28所示。已知图5-28中US=8V，则图5-27中理想电流源IS的值应是（　　　　）。
A.2A B.-2A C.6A

                   图5-27                          图5-28
参考答案：A
24.  图5-29所示电路的等效电压源电路如图5-30所示。则图5-30中的US和R0的值分别为（　　　　）。
A.20V，6W B.-4V，10W C.-4V，6W

                  图5-29                            图5-30
参考答案：C
25.  图5-31所示电路的等效电压源电路如图5-32所示。则图5-32中的US和R0的值分别为（　　　　）。
A.1V，1W B.2V，3W C.3V，1W

                 图5-31                           图5-32
参考答案：C
26.  实验测得某有源二端线性网络的开路电压为6V，短路电流为2A。当外接电阻为3W时，其端电压U为（    ）。
  A.3V               B.2V               C.1V
参考答案：A
27.  实验测得某有源二端线性网络的开路电压为6V。当外接电阻R时，其端电压为4V，电流为2A，则该网络的戴维宁等效电压源的参数为（    ）。
  A.US=4V，R0=3W                B.US=6V，R0=2W     C.US=6V，R0=1W
参考答案：C
第五章 含有运算放大器的电阻电路
1.  理想运算放大器的输出电阻Ro是（    ）。
  A.无穷大         B.零        C.约几百欧姆
参考答案：B
2.  理想运算放大器的开环电压放大倍数是（　　　　）。
A.无穷大 B.零 C.约120dB
参考答案：A
3.  理想运算放大器的输入电阻Ri是（    ）。
  A.无穷大          B.零          C.约几百千欧
参考答案：A
4.  理想运放工作于线性区时，以下描述正确的是（        ）。
  A.只具有虚短路性质   B.只具有虚断路性质   C.同时具有虚短路和虚断路性质
参考答案：C
5.  运算放大器的电路模型如图5-1所示，在线性区、理想运放条件下，其虚短路是指（ ）。
A. B. C.=0
图5-1
参考答案：A
6.  运算放大器的电路模型如图5-2所示，在线性区、理想运放条件下，其虚断路是指（ ）。
A. B. C.=0
图5-2
参考答案：A
7.  如图5-3、5-4、5-5、5-6所示电路中，符合电压跟随器电路条件的是（　　　　）。
A.图5-3 B.图5-4 C.图5-5 D.图5-6

参考答案：A
8.  电路如图5-7所示，其电压放大倍数等于（　　　　）。
A.1 B.2 C.零
图5-7
参考答案：A
9.  运算放大器电路如图5-8所示，该电路的电压放大倍数为（　　　　）。
A.零 B.1 C.2
图5-8
参考答案：B
10.  如图5-9、5-10、5-11所示电路中，能够实现运算关系的电路是（　　　　）。
A.图5-9 B.图5-10 C.图5-11

参考答案：B
11.  电路分别如图5-12、5-13、5-14所示，能够实现运算关系的电路是（　　　　）。
A.图5-12 B.图5-13 C.图5-14

参考答案：A
12.  电路分别如图5-15、5-16、5-17所示，满足uO=（1+K）ui运算关系的是（　　　　）。
A.图5-15 B.图5-16 C.图5-17

参考答案：B
第六章 储能元件
1.  在图6-1所示电容电路中，电压与电流的正确关系式应是（　　　　）。
A. B. C.
图6-1
参考答案：B
2.  在图6-2所示电容电路中，电压与电流的正确关系式应是（　　　　）。
A. B. C.
图6-2
参考答案：C
3.  在图6-3所示电感电路中，压与电流的正确关系式应是（　　　　）。
A.u=Li B. C.
图6-3
参考答案：C
4.  在图6-4所示电感电路中，电压与电流的正确关系式应是（　　　　）。
A. B. C.u=-Li

图6-4
参考答案：B
5.  电容器C的端电压从U降至0时，电容器放出的电场能为（　　　　）。
A. B. C.
参考答案：A
6.  电容器C的端电压从0升至U时，电容器吸收的电能为（　　　　）。
A. B. C.
参考答案：A
7.  流过电感L的电流从0升至I时，电感L吸收的磁场能为（　　　　）。
A. B. C.
参考答案：A
8.  流过电感L的电流从I降至0时，电感L放出的磁场能为（　　　　）。
A. B. C.
参考答案：A
9.  图6-5所示电路中a、b端的等效电容为（ ）。
A.10µF B.6µF C.1.6µF
图6-5
参考答案：C
10.  图6-6所示电路中a、b端的等效电感为（ ）。
A.7.5H B.4.5H C.1.2H
图6-6
参考答案：C
11.  图6-7所示电路中a、b端的等效电感为（ ）。
A.10H B.6H C.1.6H
图6-7
参考答案：A
12.  图6-8所示电路中a、b端的等效电容为（ ）。
A.7.5µF B.4.5µF C.1.2µF
图6-8
参考答案：A
第七章 一阶电路和二阶电路的时域分析
1.  图7-1所示电路在换路前处于稳定状态，在t=0瞬间将开关S闭合，则为（　　　　）。
A.-6V B.6V C.0V
图7-1
参考答案：A
2.  图7-2所示电路在换路前处于稳定状态，在t=0瞬间将开关S闭合，则为（　　　　）。
A.0.6A B.0A C.-0.6A
图7-2
参考答案：C
3.  在图7-3所示电路中，开关S在t=0瞬间闭合，若，则为（　　　　）。
A.1.2A B.0A C.2.4A
图7-3
参考答案：A
4.  在图7-4所示电路中，开关S在t=0瞬间闭合，若，则为（　　　　）。
A.1A B.0A C.0.5A
图7-4
参考答案：A
5.  在图7-5所示电路中，开关S在t=0瞬间闭合，若，则=（　　　　）。
A.16V B.8V C.-8V
图7-5
参考答案：A
6.  在图7-6所示电路中，开关S在t=0瞬间闭合，则=（　　　　）。
A.0.1A B.0.05A C.0A
图7-6
参考答案：C
7.  在图7-7所示电路中，开关S闭合后已达稳定状态，在t=0瞬间将开关S断开，则=（　　　　）。
A.10V B.8V C.-8V
图7-7
参考答案：B
8.  在图7-8所示电路中，开关S在t=0瞬间闭合，则（　　　　）。
A.0A B.1A C.0.5A
图7-8
参考答案：B
9.  在图7-9所示电路中，开关S断开前已达稳定状态，在t=0瞬间将开关S断开，则（　　　）。
A.2A B.-2A C.0A
图7-9
参考答案：B
10.  在图7-10所示电路中，开关S在t=0瞬间闭合，若，则（　　　　）。
A.1A B.0.5A C.1/3A
图7-10
参考答案：A
11.  在图7-11所示电路中，开关S在t=0瞬间闭合，若，则（　　　　）。
A.-10V B.10V C.0V
图7-11
参考答案：B
12.  图7-12所示电路在稳定状态下闭合开关S，该电路（　　　　）。
A.不产生过渡过程，因为换路未引起L的电流发生变化
B.要产生过渡过程，因为电路发生换路
C.要发生过渡过程，因为电路有储能元件且发生换路
图7-12
参考答案：A
13.  图7-13所示电路在达到稳定状态后改变R2，则该电路（　　　　）。
A.因为换路后C的稳态电压要发生变化，要产生过渡过程
B.因为换路后C的电压稳态值不发生变化，不产生过渡过程
C.因为有储能元件且发生换路，要产生过渡过程
图7-13
参考答案：A
14.  在图7-14所示电路中，开关S在t=0瞬间闭合，若，则=（　　　　）。
A.5V B.0V C.2.5V
图7-14
参考答案：B
15.  图7-15所示电路在换路前已处于稳定状态，而且电容器C上已充有图示极性的6V电压，在t=0瞬间将开关S闭合，则=（　　　　）。
A.1A B.0A C.-0.6A
图7-15
参考答案：C
16.  图7-16所示电路在换路前已处于稳定状态，在t=0瞬间将开关S闭合，且，则=（　　　 　）。
A.4V B.16V C.-4V
图7-16
参考答案：B
17.  图7-17所示电路在换路前已处于稳定状态，在t=0瞬间将开关S闭合，且，则=（　　 　　）。
A.0V B.20V C.40V
图7-17
参考答案：B
18.  在图7-18所示电路中，开关S闭合后的时间常数为，断开后的时间常数为，则和的关系是（　　　　）。
A. B. C.
图7-18
参考答案：B
19.  图7-19所示电路在开关S闭合后的时间常数值为（　　　　）。
A.0.1s B.0.2s C.0.5s
图7-19
参考答案：B
20.  图7-20所示电路在开关S断开后的时间常数值为（　　　　）。
A.0.5ms B.0.1s C.0.1ms
图7-20
参考答案：C
21.  图7-21所示电路在开关S闭合后的时间常数为，断开后的时间常数为，则和的关系是（　　　）。
A. B. C.
图7-21
参考答案：C
22.  工程上认为图7-22所示电路在S闭合后的过渡过程将持续（　　　　）。
A.（30~50）ms B.（37.5~62.5）ms C.（6~10）ms
图7-22
参考答案：C
23.  图7-23所示为一已充电到的电容器对电阻R放电的电路，当电阻分别为1kW，6kW，3kW和4kW时得到4条曲线如图7-24所示，其中对4kW电阻放电的曲线是（　　　　）。

图7-23 图7-24
参考答案：C
24.  R，L，C串联电路接入恒压源瞬间，三个元件上的电压uR，uL，uC和电路中的电流i这四个量中，不能跃变的是（     ）。
  A.i， uL和uC              B.i，uR和uC               C.uL， uR和uC
参考答案：B
25.  26、在换路瞬间，下列说法中正确的是（    ）。
  A.电感电流不能跃变           B.电感电压必然跃变       C.电容电流必然跃变
参考答案：A
26.  27、在换路瞬间，下列说法中正确的是（    ）。
  A.电阻电流必定跃变             B.电容电压不能跃变      C.电容电流不能跃变
参考答案：B
27.  在换路瞬间，下列各项中除（   ）不能跃变外，其他全可跃变。
  A.电感电压                B.电容电压                C.电容电流
参考答案：B
28.  在换路瞬间，下列各项中除（    ）不能跃变外，其他全可跃变。
  A.电感电压                B.电容电流                C.电感电流
参考答案：C
29.  图7-27所示电路，t=0时将开关S闭合，开关S闭合后的时间常数为（　　　　）。
A. B.
C.
图7-27
参考答案：B
30.  电容端电压和电感电流不能突变的原因是（    ）。
  A.同一元件的端电压和电流不能突变
  B.电场能量和磁场能量的变化率均为有限值
  C.电容端电压和电感电流都是有限值
参考答案：B
第八章 相量法
1.  已知某正弦交流电压，则可知其有效值是（　　　　）。
A.220V B.268.7V C.380V
参考答案：B
2.  电流幅值与有效值I的关系式适用于（　　　　）。
A.任何电流 B.任何周期性电流 C.正弦电流
参考答案：C
3.  交流电气设备的额定电压，额定电流通常用其（    ）来表示。
  A.平均值                    B.有效值                    C.幅值（最大值）
参考答案：C
4.  已知正弦交流电压，其频率为（　　　　）。
A.50Hz B.2pHz C.1Hz
参考答案：C
5.  已知两正弦交流电流，，则二者的相位关系是（　　　　）。
A.同相 B.反相 C.相差120°
参考答案：C
6.  某正弦电流的有效值为7.07A，频率f=100Hz，初相角j = -60°，则该电流的瞬时表达式为（　　　　）。
A. B.
C.
参考答案：C
7.  与电流相量A对应的正弦电流可写作i=（　　　　）。
A. B. C.
参考答案：A
8.  用幅值（最大值）相量表示正弦电压时，可写作 （　　　　）。
A. B.
C.
参考答案：A
9.  将正弦电压施加于图8-1所示的电阻元件上，则通过该元件的电流i=（　　　　）。
A. B. C.

图8-1
参考答案：B
10.  如图8-2相量图所示的正弦电压施加于图8-3所示感抗XL=5W的电感元件上，则通过该元件的电流相量=（　　　　）。
A. B. C.

             图8-2
