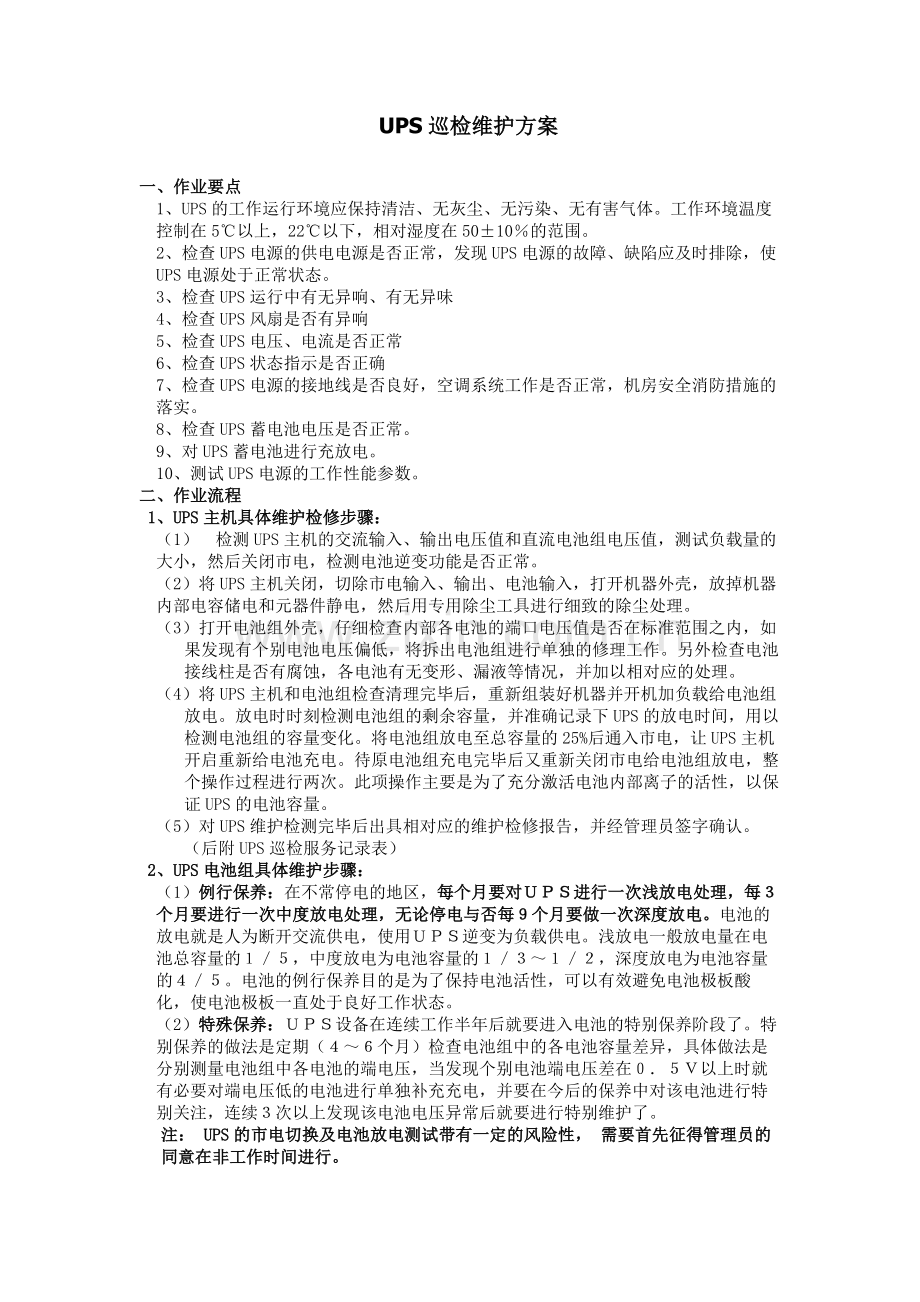

UPS巡检维护方案一、作业要点1、UPS的工作运行环境应保持清洁、无灰尘、无污染、无有害气体。工作环境温度控制在5以上，22以下，相对湿度在5010的范围。2、检查UPS电源的供电电源是否正常，发现UPS电源的故障、缺陷应及时排除，使UPS电源处于正常状态。3、检查UPS运行中有无异响、有无异味4、检查UPS风扇是否有异响5、检查UPS电压、电流是否正常6、检查UPS状态指示是否正确7、检查UPS电源的接地线是否良好，空调系统工作是否正常，机房安全消防措施的落实。8、检查UPS蓄电池电压是否正常。9、对UPS蓄电池进行充放电。10、测试UPS电源的工作性能参数。二、作业流程1、UPS主机具体维护检修步骤：（1）检测UPS主机的交流输入、输出电压值和直流电池组电压值，测试负载量的大小，然后关闭市电，检测电池逆变功能是否正常。（2）将UPS主机关闭，切除市电输入、输出、电池输入，打开机器外壳，放掉机器内部电容储电和元器件静电，然后用专用除尘工具进行细致的除尘处理。（3）打开电池组外壳，仔细检查内部各电池的端口电压值是否在标准范围之内，如果发现有个别电池电压偏低，将拆出电池组进行单独的修理工作。另外检查电池接线柱是否有腐蚀，各电池有无变形、漏液等情况，并加以相对应的处理。（4）将UPS主机和电池组检查清理完毕后，重新组装好机器并开机加负载给电池组放电。放电时时刻检测电池组的剩余容量，并准确记录下UPS的放电时间，用以检测电池组的容量变化。将电池组放电至总容量的25%后通入市电，让UPS主机开启重新给电池充电。待原电池组充电完毕后又重新关闭市电给电池组放电，整个操作过程进行两次。此项操作主要是为了充分激活电池内部离子的活性，以保证UPS的电池容量。（5）对UPS维护检测完毕后出具相对应的维护检修报告，并经管理员签字确认。（后附UPS巡检服务记录表）2、UPS电池组具体维护步骤：（1）例行保养：在不常停电的地区，每个月要对进行一次浅放电处理，每个月要进行一次中度放电处理，无论停电与否每个月要做一次深度放电。电池的放电就是人为断开交流供电，使用逆变为负载供电。浅放电一般放电量在电池总容量的，中度放电为电池容量的，深度放电为电池容量的。电池的例行保养目的是为了保持电池活性，可以有效避免电池极板酸化，使电池极板一直处于良好工作状态。（2）特殊保养：设备在连续工作半年后就要进入电池的特别保养阶段了。特别保养的做法是定期（个月）检查电池组中的各电池容量差异，具体做法是分别测量电池组中各电池的端电压，当发现个别电池端电压差在以上时就有必要对端电压低的电池进行单独补充充电，并要在今后的保养中对该电池进行特别关注，连续次以上发现该电池电压异常后就要进行特别维护了。注： UPS的市电切换及电池放电测试带有一定的风险性， 需要首先征得管理员的同意在非工作时间进行。三、 情况记录 各检查项目如无异常情况，在正常或异常栏中打“”，如有异常情况，做好详细情况说明并及时上报主管。将UPS巡检服务记录表交至档案管理员归档。四、 安全注意事项1、用户在维护UPS时，应随时记住：完全切断了同市电电源、交流旁路电源和蓄电池组之间的输入通道，以及切断同用户其它系统总线相连的输出通道，并且放掉了机器内的各种高压滤波电容内储藏电能。确保去除UPS内的高压电源。2、为了保证UPS设备的正常工作，最大限度的不影响支行业务的运行，施工方需要在特定时间进行维护工作，如节假日、凌晨、中午、深夜等。附：UPS巡检服务记录表UPS巡检服务记录表 巡检时间： 年 月 日用户单位：联系人： 联系电话： 机器型号：电池品牌： 电池批号： 串号（S/N）：电池配置：（ AH 12 V 节） 组系统结构：单机 并机 其它 设备的运行状况：于 年 月 日安装调试完毕；系统工作模式：逆变输出 旁路输出 ： 一、应用环境评估（温度、湿度、清洁度，是否存在滴水风险，房间通风及UPS进出风道情况）：二、动力配电巡查及评估：1、电源电缆接线情况检查：接线正确且连接牢固 其它异常情况 2、用户空开是否有带漏电保护无有，要求用户整改说明： 3、电网品质检查（配电柜侧测量）：a相： Uan= V，电压稳定度：稳定 不稳定，范围： Vb相： Uan= V，电压稳定度：稳定 不稳定，范围： Vc相： Uan= V，电压稳定度：稳定 不稳定，范围： Vf= Hz，频率稳定度：稳定 不稳定，范围： Hz零地电压= V 4、停电及电池放电情况（参考UPS历史记录统计，或向用户了解）：三、UPS主机检测评估1、实测参数（如无相应内容，则填写“/”，单相UPS统一填在b相）备注线电压Uab（V）Ubc（V）Uac（V）负载容量（比例）UPS输入a相b相c相UPS输出相电压Uan（V）Ubn（V）Ucn（V）零地电压（V）充电电压（V）UPS输入UPS输出2、监控面板功能：a. 检查面板操作键的功能 正常 异常 b. 检查面板指示灯的功能 正常 异常 c. LCD显示功能及日期设置 正常 异常 3、其它功能a. 是否有配备外置维修旁路开关 有 无 b. 是否有配备监控管理装置 有 无c. 是否有配备电池管理装置 有 无d. 冷却风机运转情况 正常 异常： e. 整机工作声音情况 正常 异常： f. UPS积尘检查 正常 异常：g. 如有条件，应拆开机壳检查内部：i. 积尘情况：清洁 少量积尘 积尘较多 现场除尘ii. 器部件外观检视 正常 异常iii. 散热器及器件工作温度检查 正常 异常四、负载特性检查负载总容量： 单相输出； 三相输出，检查三相平衡情况： 负载种类： 计算机及网络设备 变频器及其负载 电机类负载 电感性负载 其它： 如为电感性负载，是否有做功率因数补偿： 有 无如为电机变频器负载，是否有配备再生能量处理装置 有 无五、蓄电池激活式放电维护（视客户条件，如不允许停电则不做放电或另选时间操作）放电初始时电压： 放电电流：放电终止时电压： 合计放电时间： 如有测试电池电压和内阻，则另附测量数据清单。六、现场操作培训开机操作 转旁路操作 完全关机操作 并机退出操作 并机接入操作面板指示灯识别 面板LCD使用 系统异常的判断及处理方法 服务联络电话其它补充说明或使用建议：服务工程师：年 月 日服务主管审核：年 月 日用户签章：年 月 日电池组巡检记录电池编号 1组电池电压（AH）电池编号2组单电池电压备注11223344556677889910101111121213131414151516161717181819192020212122222323242425252626272728282929303031313232兹证明以上工作 年 月 日完成用户代表签字（盖章）： 现场服务工程师签字：
