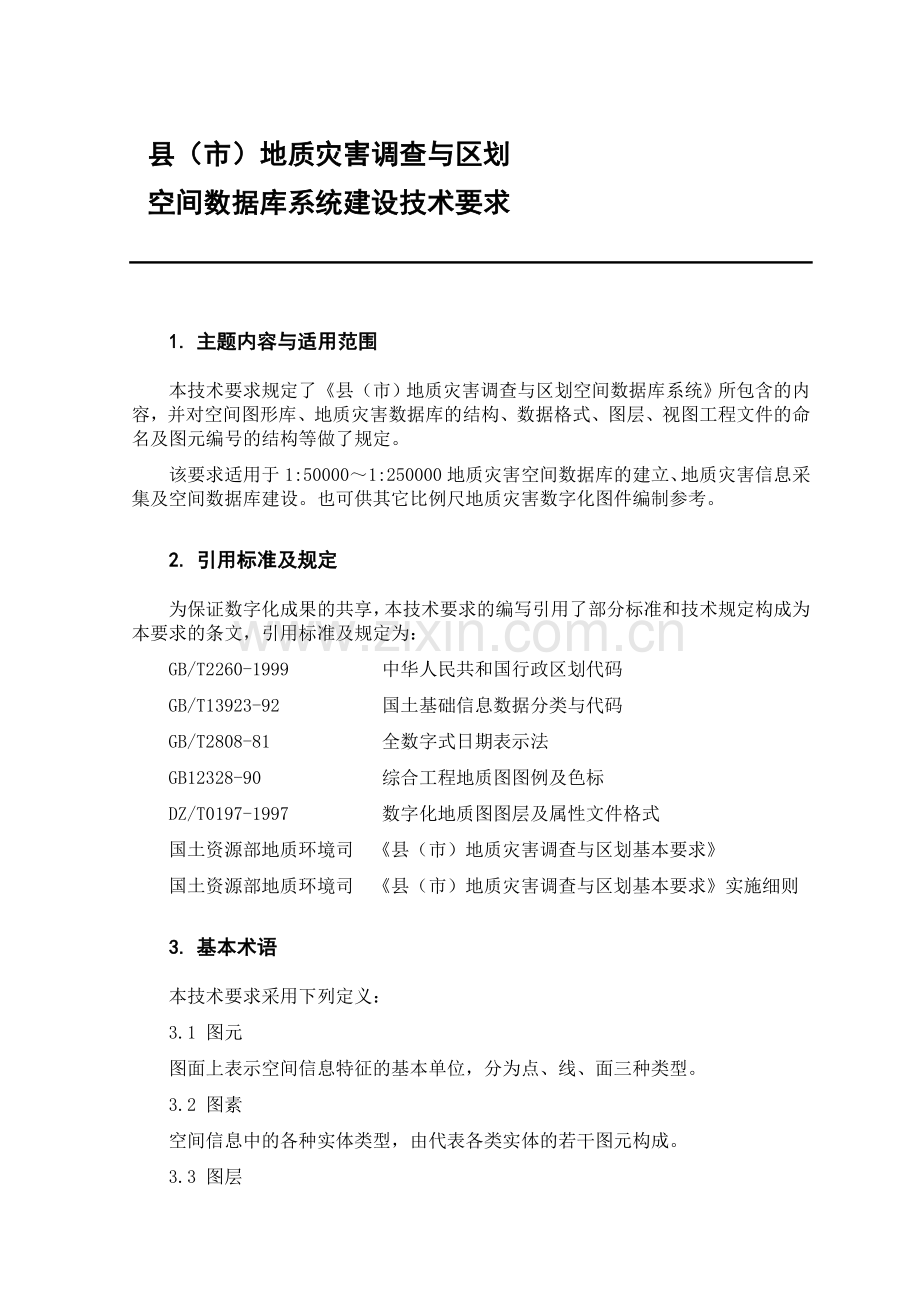

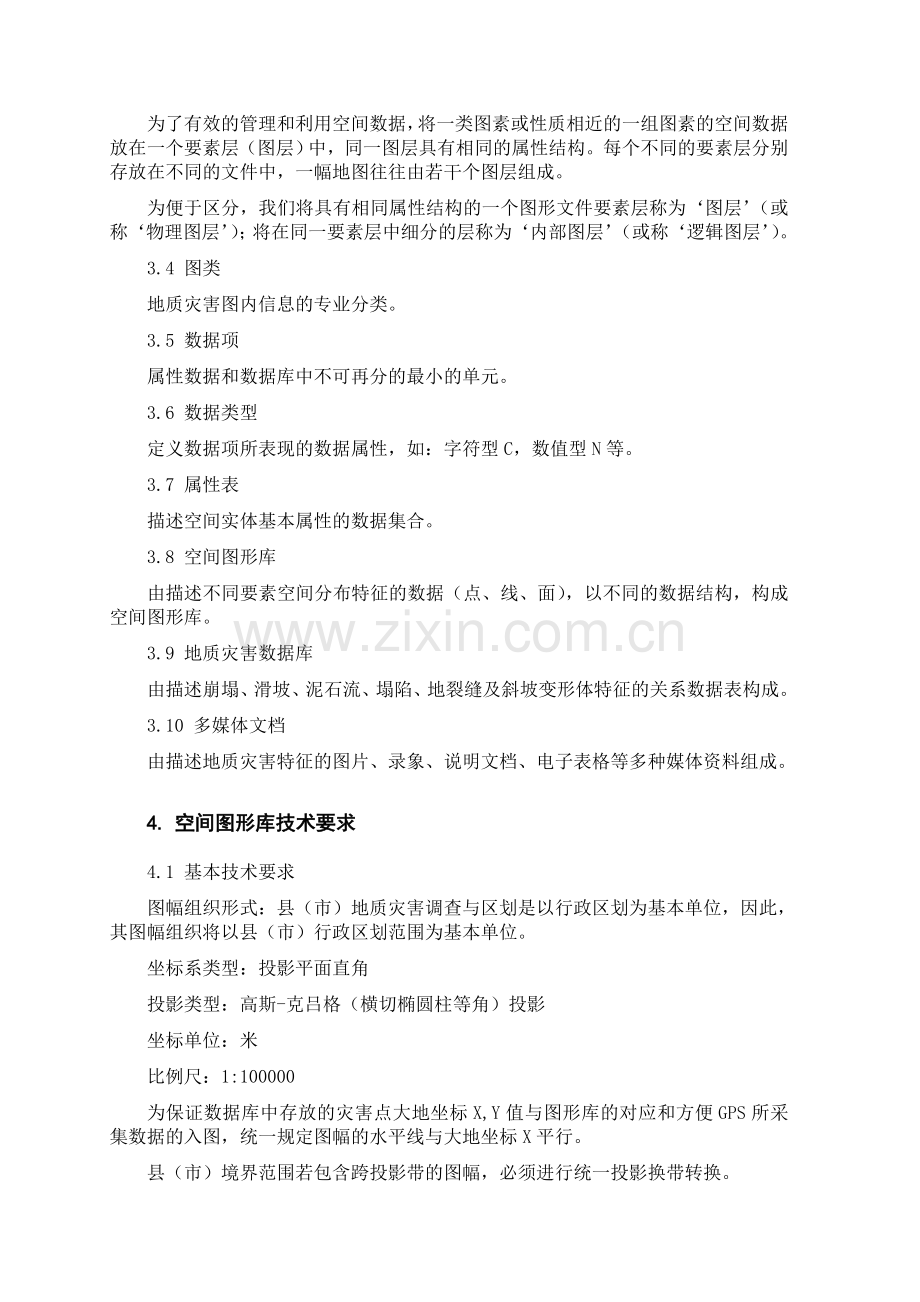

县（市）地质灾害调查与区划空间数据库系统建设技术要求1. 主题内容与适用范围本技术要求规定了县（市）地质灾害调查与区划空间数据库系统所包含的内容，并对空间图形库、地质灾害数据库的结构、数据格式、图层、视图工程文件的命名及图元编号的结构等做了规定。该要求适用于1:500001:250000地质灾害空间数据库的建立、地质灾害信息采集及空间数据库建设。也可供其它比例尺地质灾害数字化图件编制参考。2. 引用标准及规定为保证数字化成果的共享，本技术要求的编写引用了部分标准和技术规定构成为本要求的条文，引用标准及规定为：GB/T2260-1999 中华人民共和国行政区划代码GB/T13923-92 国土基础信息数据分类与代码GB/T2808-81 全数字式日期表示法GB12328-90 综合工程地质图图例及色标DZ/T0197-1997 数字化地质图图层及属性文件格式国土资源部地质环境司 县（市）地质灾害调查与区划基本要求国土资源部地质环境司 县（市）地质灾害调查与区划基本要求实施细则3. 基本术语本技术要求采用下列定义：3.1 图元图面上表示空间信息特征的基本单位，分为点、线、面三种类型。3.2 图素空间信息中的各种实体类型，由代表各类实体的若干图元构成。3.3 图层为了有效的管理和利用空间数据，将一类图素或性质相近的一组图素的空间数据放在一个要素层（图层）中，同一图层具有相同的属性结构。每个不同的要素层分别存放在不同的文件中，一幅地图往往由若干个图层组成。为便于区分，我们将具有相同属性结构的一个图形文件要素层称为图层（或称物理图层）；将在同一要素层中细分的层称为内部图层（或称逻辑图层）。3.4 图类地质灾害图内信息的专业分类。3.5 数据项属性数据和数据库中不可再分的最小的单元。3.6 数据类型定义数据项所表现的数据属性，如：字符型C，数值型N等。3.7 属性表描述空间实体基本属性的数据集合。3.8 空间图形库由描述不同要素空间分布特征的数据（点、线、面），以不同的数据结构，构成空间图形库。3.9 地质灾害数据库由描述崩塌、滑坡、泥石流、塌陷、地裂缝及斜坡变形体特征的关系数据表构成。3.10 多媒体文档由描述地质灾害特征的图片、录象、说明文档、电子表格等多种媒体资料组成。4. 空间图形库技术要求4.1 基本技术要求图幅组织形式：县（市）地质灾害调查与区划是以行政区划为基本单位，因此，其图幅组织将以县（市）行政区划范围为基本单位。坐标系类型：投影平面直角投影类型：高斯-克吕格（横切椭圆柱等角）投影坐标单位：米比例尺：1:100000为保证数据库中存放的灾害点大地坐标X,Y值与图形库的对应和方便GPS所采集数据的入图，统一规定图幅的水平线与大地坐标X平行。县（市）境界范围若包含跨投影带的图幅，必须进行统一投影换带转换。4.2 图层命名规则地质灾害以县（市）行政区划为单位进行管理，划分的图层在不同县（市）的数字化图中都是一致的。为保证不同县（市）图形信息及相应属性信息的独立性，防止图层名重复出现，图层名编码结构如下： 行政区划压缩代码某一图类中划分的图层代码图类代码其中，图类代码为相关专业术语的汉语拼音的首字母，如D：地质，L：地理，Z：地质灾害，G：工程地质，S：水文地质。本要求将主要图类及相应图层编码规定如下：图类名称图类代码图层名称图层代码首码尾码基本地理L基本信息A水系B交通C居民点D境界E地形地貌F气象图层G植被图层H主要工程(桥梁、大坝等)I其它J基础地质D地层A构造B产状C其它D水文地质S泉点、暗河A其它B工程地质G工程地质岩组A其它B地质灾害Z斜坡变形体A滑坡、崩塌B泥石流C地面塌陷D地裂缝E其它灾害F专题图层T易发程度分区A防治规划B图层代码由首码和尾码共同构成。尾码根据图元类型确定：点文件=0；线文件=1；区文件=2。 行政区划压缩代码详见本文所附全国行政代码表示例：湖北省巴东县地质灾害图类滑坡图层命名ZA0H2823 (滑坡点文件)ZA1H2823 (滑坡线文件)ZA2H2823 (滑坡区文件)4.3 统一编号规则4.3.1地质灾害统一编号规则地质灾害统一编号是GIS连接空间图元与属性表及外部数据库的唯一性关键字，三者必须保持一致。其编码结构如下： 灾害点顺序编号灾害类型编码 01-滑坡，02-崩塌，03-泥石流，04-岩溶塌陷， 05-采空塌陷，06-地裂缝，00-斜坡变形行政区划国标代码，依次为省、地区、县三级共六位示例：湖北省巴东县（行政区划国标代码：422823）灾害点图元编码 422823020016 （灾害类型：滑坡，野外顺序编号=0016） 422823010053 （灾害类型：崩塌，野外顺序编号=0053）4.3.2其它图类统一编号规则 图元顺序编号图层代码行政区划国标代码，依次为省、地区、县三级共六位。示例：湖北省巴东县（行政区划国标代码：422823）地形地貌图层图元编码 422823F10001 （地形等高线，图元类型：线，图元顺序编号=0001）说明：当顺序号不足四位应在前面加0，补足4位。4.4 空间图层划分4.4.1 图层划分原则u 按需求将地质灾害图素内容划分成为若干个图层。u 相同逻辑内容的空间信息一般放在一个图层之中。u 图层划分要适应GIS软件功能特点，相同的图层、图元类型将拥有且只可能拥有相同的属性表和属性结构。4.4.2 地质灾害图图层划分地质灾害图内容包括地理要素、工程地质要素和地质灾害要素三大部分，根据需要，将三者分别划分如下图层：4.4.2.1 基本信息图层数字地质灾害图的总体描述，内容包括比例尺、调查单位及编制日期等。4.4.2.2 水系图层包括河流、湖泊、水库、沟渠等。4.4.2.3 交通图层包括铁路、公路及其类别和名称。4.4.2.4 居民地图层包括乡镇以上政府驻地及村组以上的居民地及其名称。4.4.2.5 境界图层包括乡镇以上各级行政区划线和其它特殊地区、自然保护区界线等。4.4.2.6 地形等高线图层包括地形等高线、各类测量控制点、山峰高程点等。4.4.2.7 气象图层包括降雨量分布等值线，降雨量分布等值区等。4.4.2.8 植被图层包括植被发育密度及类型分布。4.4.2.9 重要工程图层包括重要电站、水坝、桥梁及矿山等。4.4.2.10 水文地质图层包括各类泉点、暗河，各类水文地质界线等。4.4.2.11 工程地质岩组图层包括工程地质岩组分布及界线、标注等。4.4.2.12 地层岩性图层各类地层界线及其主要特征。4.4.2.13 地质构造图层包括各类断裂及其主要特征。4.4.2.14 地层产状图层包括各类产状符号及注记。4.4.2.15 斜坡变形体图层包括各类斜坡变形体灾害及其特征。4.4.2.16 滑坡、崩塌图层包括各类滑坡、崩塌灾害及其特征。4.4.2.17 泥石流图层包括各类泥石流灾害及其特征。4.4.2.18 地面塌陷图层包括各类塌陷灾害及其特征。4.4.2.19 地裂缝图层包括各类地裂缝灾害及其特征。4.4.2.20 其它灾害图层其它灾害及其特征。4.4.2.21 易发程度分区图层包括地质灾害易发程度分区及其特征。4.4.2.22 防治规划图层包括防治规划、期次、方案、对策等。说明：图层的划分不是一成不变的，部分图层内容可以缺省。应用中应视具体情况，在遵循图层划分基本原则的前提下，灵活掌握。4.5 图层内部属性表考虑到空间数据的应用和相互转换，每一图层均应建立相应的内部属性表，属性表必须包含以下基本字段内容。根据具体任务的不同，用户可灵活扩充内部属性表字段内容。4.5.1 基本信息图层线图元基本信息属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20图元名称图元代码说明：1001：经度线，1002：纬度线，1003：内图框线，1004：外图框线，1000：其它修饰线点图元基本信息属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20图元名称图元代码说明：1011：经纬度坐标，1012：图名，1013：比例尺，1014：责任签，1010：其它注记说明4.5.2 水系图层水系线图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20图元名称图元代码说明：21011：单线河流，22010：运河，22020：主要渠道，22030：一般渠道，22040：废弃渠道，22050：干沟，22090：沟堑 水系区图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20图元名称图元代码说明：21000：河流，22010：运河，23011：淡水湖泊，23012：咸水湖泊，85020：淡水沼泽21020：时令河，23020：时令湖，22401：水库，21010：常年河，21030：消失河段4.5.3 交通图层交通线图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20图元名称图元代码说明：41011：电气化复线铁路，41012：电气化单线铁路，41021：普通复线铁路，41022：普通单线铁路，42010：高速公路，42011：建筑中的，42012：规划的，42020：一级公路，42021：建筑中的，42022：规划的，42030：二级公路，42031：建筑中的，42040：三级公路，42041：建筑中的，42050：四级公路，42051：建筑中的，42080：简易公路推荐公路采用代码：4001（国道）、4002（省道）、4003（县道）、4004（羊肠小道）4.5.4 居民地图层居民地点图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20图元名称4人口总数Long8居民点人口总数图元代码说明：31010：首都，31020：省、自治区，31030：省辖市（地级市）政府驻地，31040：地区、自治州、盟政府驻地，31050：市辖区、地辖市（县级市）政府驻地，31060：县、自治县、旗政府驻地，31070：省直辖行政单位政府驻地，31080：镇政府驻地，31090：乡政府驻地，31091：乡级以下居民地居民地区图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20图元名称4人口总数Long8居民区人口总数图元代码说明：4011：住宅区，4012：商业区，4013：机关，4014：工厂，95010：学校，4010：其它4.5.5 境界图层境界线图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20图元名称图元代码说明：61000：行政区划界，61010：国界，62000：其他界线，62010：特殊地区界，62020：自然保护区界境界区图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20图元名称4人口总数Long8区内人口总数5邮政编码C6邮政编码图元代码说明：61030：省、自治区、直辖市，61040：地区、地级市、自治州，61050：县、县级市，61060：乡镇4.5.6 地形等高线图层地形高程线图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3高程值N7.2高程值，单位：米图元代码说明：6001：首曲线，6002：计曲线，6003：间曲线，6004：助曲线；6005：陡崖说明：当为陡崖时，高程值项可填写陡崖高度，地形高程点图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20高程控制点名称4高程值N7.2控制高程值，单位：米图元代码说明：11020：三角点，12000：高程控制点，12010：水准原点，12020：水准点，12021：一等，12022：二等，12023：三等，12024：四等，72000：高程，72010：高程点，72020：特殊高程点，72021：最大洪水位高程点，72022：最大潮位高程点，72023：溢洪道口底面高程点，72024：坝顶高程点，72025：堤顶高程点，72026：井口高程点，72027：水位点4.5.7 地貌图层地貌线图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码。3图元名称C20图元名称图元代码说明：预留代码61016150：可视需要自定义扩充地貌区图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20图元名称图元代码说明：预留代码61516200：可视需要自定义扩充4.5.8 工程地质岩组图层工程地质岩组线图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码。3图元名称C20图元名称图元代码说明：7001：工程地质岩组界线，7002：工程地质岩组不整合接触界线，可自定义扩充7050工程地质岩组区图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码。根据工程地质岩组代号填写。3图元名称C50图元名称，填写工程地质岩组名称特别说明：工程地质岩组图元属性应当包含丰富的内容。作为技术要求很难给出全国范围的统一标准。实际操作中可根据当地的地质灾害发生发育特点，合理划分工程地质岩组类型，增加与地质灾害发育密切相关的字段内容，以便于GIS空间分析应用。4.5.9 地质构造图层地质构造线图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码。3图元名称C20图元名称图元代码说明：8001：区域性大断裂，8002：区域性深断裂，8003：挽近活动断裂，8004：现今活动断裂8005：隐伏活动断裂，8006：正断层，8007：逆断层，8008：逆掩断层，8009：平推断层8010：性质不明断层4.5.10 地层产状图层地层产状点图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3地层倾向N3岩层倾向，方位角，单位：度4地层倾角N2岩层倾角，单位：度图元代码说明：9001：正常地层产状，9002：倒转地层产状，9003：水平地层产状，9004：直立地层产状9005：片理产状，9006：片麻理产状，9007：劈理产状4.5.11 水文地质图层水文地质线图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C53图元名称C20图元代码说明：视不同地区，水文地质界线内容可能简单或丰富，用户可自定义扩充，11001200水文地质点图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5图元代码3图元名称C20泉点、暗河名称或编号4RateOfflowN7.2单位：立方米/日图元代码说明：1001：下降泉，1002：上升泉，1003：下降泉群，1004：上升泉群， 1006：热泉，1007：暗河入口，1008：暗河出口，25010：泉，25011：矿泉，25012：温泉，25013：毒泉，25014：间歇泉4.5.12 滑坡、崩塌图层滑坡、崩塌点属性表序号字段名类型长度说明1统一编号Char12用户自定义ID滑坡、崩塌区属性表序号字段名类型长度说明1统一编号Char12用户自定义ID4.5.13 泥石流图层泥石流点属性表序号字段名类型长度说明1统一编号Char12用户自定义ID泥石流区属性表序号字段名类型长度说明1统一编号Char12用户自定义ID4.5.14 塌陷图层塌陷点属性表序号字段名类型长度说明1统一编号Char12用户自定义ID4.5.15 地裂缝图层地裂缝点属性表序号字段名类型长度说明1统一编号Char12用户自定义ID地裂缝线属性表序号字段名类型长度说明1统一编号Char12用户自定义ID4.5.16 斜坡变形图层斜坡变形点属性表序号字段名类型长度说明1统一编号Char12用户自定义ID斜坡变形区属性表序号字段名类型长度说明1统一编号Char12用户自定义ID说明：4.5.124.5.16灾害点图层，因建有专门数据库，故对其内部属性表字段内容可以简化，只保留统一编号；但在实际建设中，用户可利用外部数据库将感兴趣的字段输入内部属性库，以便于分析和数据转换。4.5.17 地质灾害易发程度分区图层地质灾害易发程度分区区图元属性表序号字段名类型长度说明1统一编号Char12用户自定义ID2图元代码C5分区代码3分区名称C204等级C205位置C506面积N7.2单位：平方公里7地质环境C2568灾害特征C2569危害特点C25610防治建议C256分区代码说明：1101：高易发区，1102：中易发区，1103：低易发区，1104：不易发区4.5.18 属性表补充说明 图元代码原则上按照GB/T国土基础信息数据分类与代码标准执行。空缺部分暂自定义。 4.5.14.5.18图层属性表内容均未包括GIS软件对不同图元类型的缺省属性字段。 地质灾害点的图元表现形式应视其规模大小和所用图件比例尺决定。当灾害点规模依比例可以在图面表示时，则采用面图元加以表示；对大规模地裂缝则采用线图元加以表示。其它图元信息的表示方法同理。 每一县（市）均应建立空间图形库元数据说明表，其主要内容包括： 1、以县（市）为单位的图幅元数据文件：字段名字段类型字段长度备注逻辑名C10中文名称物理名C8具体文件名数据格式C12包含图幅C12包含标准分幅图幅数比例尺C8填写比例尺分母值高程系统C10填写高程系统投影名称C20填写具体投影方法投影参数C20具体投影参数数据单位C8该数据单位制数据精度C10保留多少小数位，或是原数据精度相关属性可信度C10属性采集资料是否可靠应用销售限制C10数据可面对社会或其他单位出售共享方式编制资料单位C20编制该资料的单位编制出版时间C10该图的出版时间数字化数据单位C20数字化该图幅的单位名称数字化方法C10采用扫描矢量化还是数字化仪矢量化最新更新内容C20最近一次修改的内容最新更新时间C10最近一次更新时间联系人C12本资料主要保管人专家联系人C6具有对本资料解释权的专家数据存放位置及介质C6该资料存放媒体，如：磁盘、光盘等 2、标准图幅元数据文件：字段名字段类型字段长度备注逻辑名C10中文名称物理名C8具体文件名数据格式C12图幅名C12国际分幅中文名称图幅编号C8国际分幅编号左下角经度C7度分秒左下角纬度C6度分秒右上角经度C7度分秒右上角纬度C6度分秒比例尺C8填写比例尺分母值高程系统C10填写高程系统投影名称C20填写具体投影方法投影参数C20具体投影参数数据单位C8该数据单位制 3、相对各图层的元数据文件字段名字段类型字段长度备注图层逻辑名C12图层中文注解名图层定义C20图层具体说明图层物理名C7文件名空间属性C6点或线或面图层数据格式C10该图层的数据格式图幅标识符C8图幅代码数据投影名称C20投影方法数据投影参数C20投影参数数据精度C10具体数据精度，如比例尺、小数点位数等对高级数据模型的限制C10是否能满足一些高级数据模型要求，如ROUTE,REGIN等数据集成特点C10是否考虑面向GIS空间分析集成特点编制资料单位C20编制该资料的单位编制出版时间C10该资料出版时间数字化数据单位C20数字化单位数字化方法C10采用扫描矢量化还是数字化仪矢量化上次更新时间C10最近一次的前一次修改的内容最新更新时间C10最近一次更新时间专家联系人C6具有对本资料解释权的专家采集数据所使用的软件C20软件名称、生产厂商、版本号备注C20需要其他解释的内容4、相对属性的元数据文件说明字段名字段类型字段长度备注图层C10图层名称CoverageC7图层物理名称属性C2点或线或面字段名C11字段名称说明C20具体说明5、自定义图元代码说明字段名字段类型字段长度备注图层C10图层名称图元名称C20自定义图元代码C55. 地质灾害数据库地质灾害数据库以较全面地反映滑坡（含崩塌）、泥石流、斜坡变形体、塌陷、地裂缝等六大灾种的主要特征指标为基本原则。数据库设计遵从关系数据库建设基本原则，根据不同灾害的特点将包含重复数据的表拆分成若干个没有重复的表，建立表与表之间的关系，通过一对多的关系，实现记录查询检索。由于地质灾害专业暂缺乏完整的代码标准，本系统自定义了统一代码，由系统软件进行管理和替换更新，建设用户可不考虑。各数据项含义、数据类型、长度、单位及填写要求，详请参见地质灾害数据库说明表。6. 多媒体文档多媒体文档是地质灾害信息的重要组成部分，以文件的形式存贮在存储器中，通过多媒体数据表记录其隶属关系、存贮位置、文件类型、简要说明标题等，以供空间数据库系统查询、调用。6.1 多媒体数据格式栅格图片： *.JPG数字录象： *.MPG、VCD标准格式Word文档： Microsoft Word /*.doc电子表格： Mirosoft Excel /*.xls格式文档： *.RTF纯文本： *.TXT（所有电子文档应采用Microsoft Windows缺省字体）6.2 多媒体文件命名规则以省、直辖市简称汉语拼音首字母引头，后续调查县（市）名称汉语拼音首字母，再接野外编号。若同一调查点出现多个相同类型的媒体文件，则在野外编号后加“_”，再加顺序号。例如：湖北省巴东县黄腊石滑坡，可能出现数张滑坡特征照片，其命名如下：E BDX 016 _ 1.JPG 媒体类型扩展名 顺序编号 野外编号 县（市）名称汉语拼音首字母 省、自治区、直辖市简称汉语拼音首字母7. 项目工程文件命名规则视图工程文件是描述地理、地质、地质灾害空间分布特征的矢量图形和组织管理其相互组构关系、特点的工程文件组成。为实现全国地质灾害信息系统的建立及图库之间的管理、相互调用，统一规定其命名规则如下： 行政区划压缩代码。行政代码详见本文所附全国行政代码表示例：三峡库区巴东县地质灾害调查项目工程文件命名 H2823 （行政代码：H2823）全国行政区划国标代码与压缩代码对照表名称国际代码压缩代码北京市11000010000天津市12000020000河北省13000030000山西省14000040000内蒙古自治区15000050000辽宁省21000060000吉林省22000070000黑龙江省23000080000上海市31000090000江苏省320000A0000浙江省330000B0000安徽省340000C0000福建省350000D0000江西省360000E0000山东省370000F0000河南省410000G0000湖北省420000H0000湖南省430000I0000广东省440000J0000广西壮族自治区450000K0000海南省460000L0000重庆市500000M0000四川省510000N0000贵州省520000O0000云南省530000P0000西藏自治区540000Q0000陕西省610000R0000甘肃省620000S0000青海省630000T0000宁夏回族自治区640000U0000新疆维吾尔自治区650000V0000台湾省710000W0000香港特别行政区810000X0000说明：国标代码前1-2、3-4、5-6位代码分别代表省（直辖市、自治区）、市（地区、自治州）、县；压缩代码仅对国标代码第1-2位进行编码压缩，后续内容不变。上表提供了省、直辖市及自治区的国标压缩代码,各县(市)可根据上述压缩规则，参照中华人民共和国行政区划代码(GB/T2260-1999)执行。示例：1 重庆市渝北区其国标行政代码为：500112（GB/T2260-1999）;其压缩代码则为：M0112示例：2 湖北省巴东县其国标行政代码为：422823（GB/T2260-1999）;其压缩代码则为：H2823
