中国石化股份有限公司润滑油基础油协议标准.doc

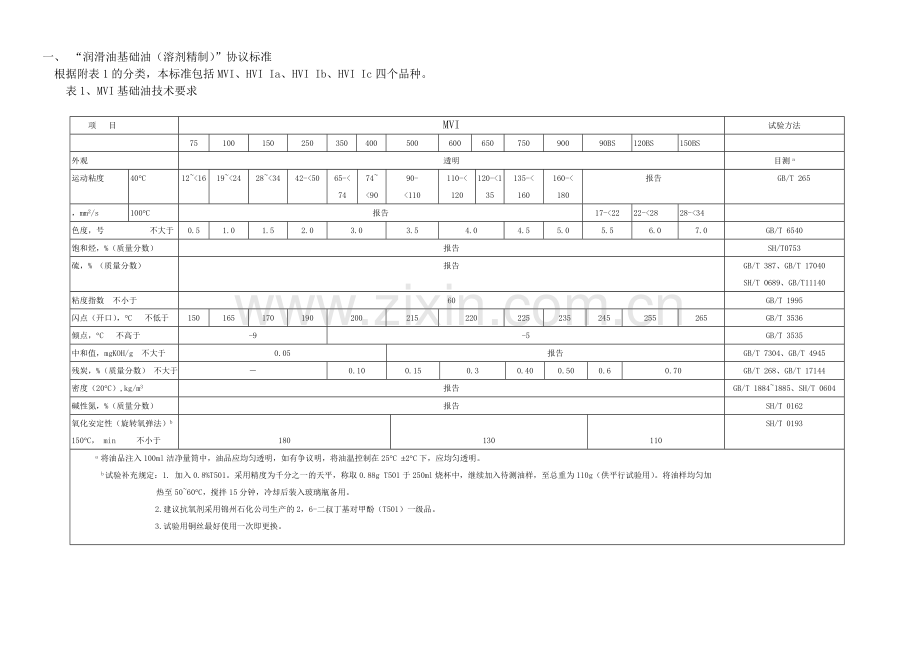

中国石化股份有限公司协议标准 -润滑油基础油2005年6月27日发布 2005年7月10日实施 -中国石油化工股份有限公司炼油事业部一、 “润滑油基础油（溶剂精制）”协议标准根据附表1的分类，本标准包括MVI、HVI Ia、HVI Ib、HVI Ic四个品种。表1、MVI基础油技术要求项 目MVI试验方法 7510015025035040050060065075090090BS120BS150BS外观透明目测a运动粘度40C12161924283442-5065-74749090-110110-120120-135135-160160-180报告GB/T 265，mm2/s100C报告17-2222-2828-34色度，号 不大于0.51.01.52.03.03.54.04.55.05.56.07.0GB/T 6540饱和烃，%（质量分数） 报告SH/T0753硫，% （质量分数） 报告GB/T 387、GB/T 17040SH/T 0689、GB/T11140粘度指数 不小于60GB/T 1995闪点（开口），C 不低于150165170190200215220225235245255265GB/T 3536倾点，C 不高于-9-5GB/T 3535中和值，mgKOH/g 不大于0.05报告GB/T 7304、GB/T 4945 残炭，%（质量分数） 不大于0.100.150.30.400.500.60.70GB/T 268、GB/T 17144密度（20C）,kg/m3报告GB/T 18841885、SH/T 0604碱性氮，%（质量分数）报告SH/T 0162氧化安定性（旋转氧弹法）b 150C， min 不小于180130110SH/T 0193a 将油品注入100ml洁净量筒中，油品应均匀透明，如有争议明，将油温控制在25C 2C下，应均匀透明。b试验补充规定：1. 加入0.8%T501。采用精度为千分之一的天平，称取0.88g T501于250ml烧杯中，继续加入待测油样，至总重为110g（供平行试验用）。将油样均匀加热至5060C，搅拌15分钟，冷却后装入玻璃瓶备用。 2.建议抗氧剂采用锦州石化公司生产的2，6-二叔丁基对甲酚（T501）一级品。 3.试验用铜丝最好使用一次即更换。表2、HVI Ia基础油技术要求 项 目HVI Ia试验方法 607510015025035040050065075090BS120BS150BS外观透明目测a运动粘度40C7.00-9.0012.0-16.019.024.028.034.042.050.062.074.074.090.090.0110.0120135135-160报告GB/T 265mm2/s100C报告17-2222282834色度，号 不大于0.51.01.52.03.03.54.05.05.56.0GB/T 6540饱和烃，%（质量分数） 报告SH/T0753硫，%(质量分数) 报告GB/T 387、GB/T 17040SH/T 0689、GB/T11140粘度指数 不小于报告80GB/T 1995闪点（开口），C不低于140（闭口）175185200210220225235255275290GB/T 3536（GB/T261）倾点，C 不高于-9-5GB/T 3535中和值，mgKOH/g 不大于0.020.05报告GB/T 7304、GB/T 4945残炭，%(质量分数) 不大于0.100.150.30.50.60.70GB/T 268、GB/T 17144密度（20C）,kg/m3报告GB/T 18841885、SH/T 0604碱性氮，%报告SH/T 0162氧化安定性（旋转氧弹法）b150C，min 不小于180130110SH/T 0193a 将油品注入100ml洁净量筒中，油品应均匀透明，如有争议明，将油温控制在25C 2C下，应均匀透明。b试验补充规定：1. 加入0.8%T501。采用精度为千分之一的天平，称取0.88g T501于250ml烧杯中，继续加入待测油样，至总重为110g（供平行试验用）。将油样均匀加热至5060C，搅拌15分钟，冷却后装入玻璃瓶备用。 2.建议抗氧剂采用锦州石化公司生产的2，6-二叔丁基对甲酚（T501）一级品。 3.试验用铜丝最好使用一次即更换。表3、HVI Ib基础油技术要求 项 目HVI Ib试验方法607510015025035040050065075090BS120BS150BS外观透明目测a运动粘度40C7.00-9.0012.0-16.019.024.028.034.042.050.062.074.074.090.090.0110120135135-160报告GB/T 265mm2/s100C报告17-2222282834色度，号 不大于0.51.01.52.03.03.54.05.05.56.0GB/T 6540饱和烃，%（质量分数） 报告SH/T0753硫，%（质量分数） 报告GB/T 387、GB/T 17040SH/T 0689、GB/T11140粘度指数 不小于报告90GB/T 1995闪点（开口），C不低于140（闭口）175185200210220225235255275290GB/T 3536（GB/T261）倾点，C 不高于-12-9-5GB/T 3535中和值，mgKOH/g 不大于0.020.030.05GB/T 7304、GB/T 4945残炭，% 不大于0.100.150.30.50.60.70GB/T 268、GB/T 17144密度（20C）,kg/m3报告GB/T 18841885、SH/T 0604苯胺点，C报告GB/T 262氮，%（质量分数）报告GB/T 9170SH/T 0704碱性氮，%（质量分数）报告SH/T0162抗乳化度 54(40-40-0)b，min 不大于1015-GB/T7305氧化安定性（旋转氧弹法）c150C，min 不小于200180150SH/T 0193a 将油品注入100ml洁净量筒中，油品应均匀透明，如有争议明，将油温控制在25C 2C下，应均匀透明。b做为汽轮机油、抗磨液压油专用基础油时增加本项指标。c试验补充规定：1. 加入0.8%T501。采用精度为千分之一的天平，称取0.88g T501于250ml烧杯中，继续加入待测油样，至总重为110g（供平行试验用）。将油样均匀加热至5060C，搅拌15分钟，冷却后装入玻璃瓶备用。 2.建议抗氧剂采用锦州石化公司生产的2，6-二叔丁基对甲酚（T501）一级品。 3.试验用铜丝最好使用一次即更换。表4、HVI Ic基础油技术要求 项 目HVI Ic试验方法 7510015025035040050065075090BS120BS150BS外观透明目测a运动粘度40C12.0-16.019.024.028.034.042.050.062.074.074.090.090.0110120135135-160报告GB/T 265mm2/s100C报告17-2222282834色度，号 不大于0.51.01.52.03.03.54.05.05.56.0GB/T 6540饱和烃，%（质量分数） 报告SH/T0753硫，% （质量分数）报告GB/T 387、GB/T 17040SH/T 0689、GB/T11140粘度指数 不小于95GB/T 1995闪点（开口），C 不低于175185200210220225235255275290GB/T 3536倾点，C 不高于211815-12-5GB/T 3535中和值，mgKOH/g 不大于0.030.05GB/T 7304、GB/T 4945残炭，%（质量分数） 不大于0.100.150.30.50.60.70GB/T 268、GB/T 17144密度（20C）,kg/m3报告GB/T 18841885、SH/T 0604苯胺点，C报告GB/T 262氮，%（质量分数）报告GB/T 9170SH/T 0704碱性氮，%（质量分数）报告SH/T0162蒸发损失（Noack法，），% 250C，1h 不大于251713SH/T 0059氧化安定性（旋转氧弹法）b150C，min 不小于200180150SH/T 0193a 将油品注入100ml洁净量筒中，油品应均匀透明，如有争议明，将油温控制在25C 2C下，应均匀透明。b试验补充规定：1. 加入0.8%T501。采用精度为千分之一的天平，称取0.88g T501于250ml烧杯中，继续加入待测油样，至总重为110g（供平行试验用）。将油样均匀加热至5060C，搅拌15分钟，冷却后装入玻璃瓶备用。 2.建议抗氧剂采用锦州石化公司生产的2，6-二叔丁基对甲酚（T501）一级品。 3.试验用铜丝最好使用一次即更换。 C、做为汽轮机油、抗磨液压油专用基础油时增加抗乳化度测定，指标执行HVI Ib要求。二、 “润滑油基础油（加氢）”协议标准根据附表1的分类，本标准包括HVI II、HVI II+、HVI III三个品种。表1 HVI 基础油技术要求项 目HVI 试验方法24568101214202630-90BS120BS150BS外观透明目测a运动粘度mm2/s40oC,报告GB/T 265100 oC1.50-2.503.50-4.504.50-5.505.50-6.507.50-9.009.00-11.011.0-13.013.0-15.017.0-22.022.0-28.028.0-34.0GB/T 265色度,号 不高于0.51.5GB/T 6540粘度指数 不小于报告90GB/T 2541硫含量， (质量分数) 不大于0.03（不含0.03）GB/T 387、GB/T 17040SHT 0689、GB/T11140饱和烃, %（质量分数） 不小于90SH/T0753倾点, oC 不高于-25-12-9GB/T 3535浊点, oC -报告GB/T 6986密度（20C）,kg/m3报告GB/T 1884-1885.SH/T 0604闪点(闭口) 不低于145-GB/T 261闪点(开口) 不低于-185200220230240265270275GB/T 3536蒸发损失, %（质量分数） 不高于-201715-SH/T 0059中和值mgKOH/g 不大于0.010.02GB/T 4945,GB/T 7304氧化安定性（旋转氧弹法）b150C，min 不小于报告250SH/T 0193残炭,%（质量分数） 不大于-0.05GB/T 268,GB/T 17144a 将油品注入100ml洁净量筒中，油品应均匀透明，如有争议明，将油温控制在25C 2C下，应均匀透明。b试验补充规定：1. 加入0.8%T501。采用精度为千分之一的天平，称取0.88g T501于250ml烧杯中，继续加入待测油样，至总重为110g（供平行试验用）。将油样均匀加热至5060C，搅拌15分钟，冷却后装入玻璃瓶备用。 2.建议抗氧剂采用锦州石化公司生产的2，6-二叔丁基对甲酚（T501）一级品。 3.试验用铜丝最好使用一次即更换。表2 HVI 基础油技术要求项 目HVI 试验方法456810121420-90BS外观透明目测a色度,号 不高于0.51.5GB/T 6540运动粘度mm2/s40oC,报告GB/T 265100 oC3.50-4.504.50-5.505.50-6.507.50-9.009.00-11.011.0-13.013.0-15.017.0-22.0GB/T 265粘度指数 不小于110GB/T 2541硫含量， (质量分数) 不大于0.03（不含0.03）GB/T 387、 GB/T 17040SHT 0689、GB/T11140饱和烃, %（质量分数） 不小于90SH/T0753倾点, oC 不高于-15-12GB/T 3535浊点, oC -报告GB/T 6986密度（20C）,kg/m3报告GB/T 1884-1885.SH/T 0604闪点(开口)， 不低于185200220230240265GB/T3536蒸发损失, %（质量分数） 不高于181513-SH/T 0059中和值mgKOH/g 不大于0.010.02GB/T 4945、GB/T 7304氧化安定性（旋转氧弹法）b150C， min 不低于250SH/T 0193残炭,%（质量分数） 不大于-0.05GB/T 268、GB/T 17144a 将油品注入100ml洁净量筒中，油品应均匀透明，如有争议明，将油温控制在25C 2C下，应均匀透明。b试验补充规定：1. 加入0.8%T501。采用精度为千分之一的天平，称取0.88g T501于250ml烧杯中，继续加入待测油样，至总重为110g（供平行试验用）。将油样均匀加热至5060C，搅拌15分钟，冷却后装入玻璃瓶备用。 2.建议抗氧剂采用锦州石化公司生产的2，6-二叔丁基对甲酚（T501）一级品。 3.试验用铜丝最好使用一次即更换。表3 HVI 基础油技术要求项 目HVI 试验方法456810121420-90BS外观透明目测a色度,号 不大于0.51.5GB/T 6540运动粘度mm2/s40oC,报告GB/T 265100 oC3.50-4.504.50-5.505.50-6.507.50-9.009.00-11.011.0-13.013.0-15017.0-22.0GB/T 265粘度指数 不小于120GB/T 2541硫含量，（质量分数） 不大于0.03（不含0.03）GB/T 387 GB/T 17040SHT 0689、GB/T11140饱和烃, %（质量分数） 不小于90SH/T0753倾点, oC 不高于-18-15-12GB/T 3535浊点, oC-报告GB/T 6986密度（20C）,kg/m3报告GB/T 1884-1885.SH/T 0604闪点(开口) 不低于185200220230240265GB/T 3536蒸发损失,%（质量分数） 不高于1511-SH/T 0059中和值mgKOH/g 不大于0.010.02GB/T 4945GB/T 7304氧化安定性（旋转氧弹法）b150C，min 不低于300SH/T 0193残炭,%（质量分数） 不大于-0.05GB/T 268、GB/T 17144a 将油品注入100ml洁净量筒中，油品应均匀透明，如有争议明，将油温控制在25C 2C下，应均匀透明。b试验补充规定：1. 加入0.8%T501。采用精度为千分之一的天平，称取0.88g T501于250ml烧杯中，继续加入待测油样，至总重为110g（供平行试验用）。将油样均匀加热至5060C，搅拌15分钟，冷却后装入玻璃瓶备用。 2.建议抗氧剂采用锦州石化公司生产的2，6-二叔丁基对甲酚（T501）一级品。 3.试验用铜丝最好使用一次即更换。附表1 润滑油基础油分类项 目类别0MVIHVI IaHVI IbHVI IcHVI HVI +HVI PAO其他合成油饱和烃,%90和/或90和/或90和/或90和/或909090-硫含量,%0.030.030.030.030.030.030.03-粘度指数6080909590VI110110VI120VI120-附表2、润滑油基础油粘度分类溶剂精制中性油粘度牌号（40赛氏粘度整数值）粘度等级60657590100125150175200250300350400500600650750900运动粘度范围，mm2/s 40，7.0-9.09.0-12.012.0-16.016.0-19.019.0-24.024.0-28.028.0-34.034.0-38.038.0-42.042.0-50.050.0-62.062.0-74.074.0-90.090.0-110110-120120-135135-160160-180光亮油粘度牌号（100赛氏粘度整数值）90BS120BS150BS运动粘度范围，mm2/s 10017-2222-2828-34加氢基础油粘度牌号（100运动粘度整数值）23456781012141620(90BS)26(120BS)30(150BS)运动粘度范围，mm2/s 1001.50-2.502.50-3.503.50-4.504.50-5.505.50-6.506.50-7.507.50-9.009.00-11.013.0-13.013.0-15.015.0-17.017.0-22.022.0-28.028.0-34.0
