外挑钢管脚手架搭设方案计算.doc

外双排脚手架外挑方案

本工程1#～7#由于场地狭窄，加上二层为挑板，无法立杆（落地式），故采用槽钢悬挑架，悬挑架从三层构造面开始搭设到屋面，搭设高度为12.6米、24.7米，底座采用16＃槽钢进行悬挑，悬挑钢管脚手架立杆纵距为L=1.7M，双排杆排距为B=1.0M，步距H=1.8M，连墙杆每三跨两步进行设置。脚手板（竹笆脚手板）满铺，施工荷载考虑两层作业。
（一） 脚手架外立杆荷载
1. NG1K（一步一纵距自重×全高）
（1） 立杆自重：步距为H=1.8M
计算式：2H×自重=2×1.8×0.0384=0.138KN
（2） 大横杆：立杆纵距L=1.7M
计算式：2H×自重=2×1.7×0.0384=0.13
（3） 小横杆：排距B=1M，小横杆伸出外排杆100㎜，伸出里排杆200㎜
计算式：（0.1+0.6+B×自重）=1.3×0.0384=0.05
（4） 扣件：5×0.015=0.075KN
（5） 合计每步距NG1K=0.138+0.13+0.05+0.075=0.393
（6） 脚手架全高为7米
NG1K=7×0.393=2.751KN
由于计算是双排脚手架，则一根立杆承重为：

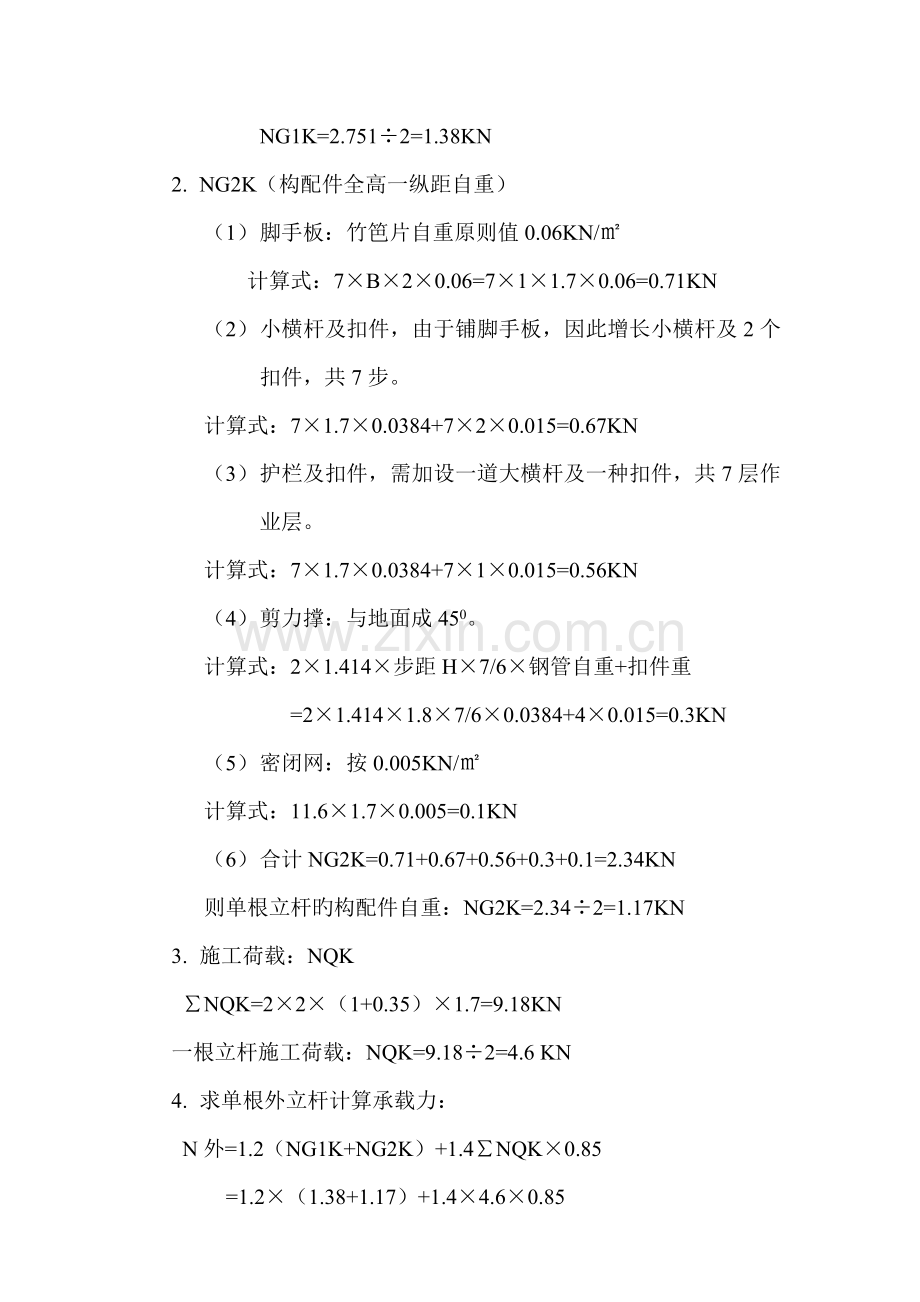

NG1K=2.751÷2=1.38KN
2. NG2K（构配件全高一纵距自重）
（1） 脚手板：竹笆片自重原则值0.06KN/㎡
计算式：7×B×2×0.06=7×1×1.7×0.06=0.71KN
（2） 小横杆及扣件，由于铺脚手板，因此增长小横杆及2个扣件，共7步。
计算式：7×1.7×0.0384+7×2×0.015=0.67KN
（3） 护栏及扣件，需加设一道大横杆及一种扣件，共7层作业层。
计算式：7×1.7×0.0384+7×1×0.015=0.56KN
（4） 剪力撑：与地面成450。
计算式：2×1.414×步距H×7/6×钢管自重+扣件重
=2×1.414×1.8×7/6×0.0384+4×0.015=0.3KN
（5） 密闭网：按0.005KN/㎡
计算式：11.6×1.7×0.005=0.1KN
（6） 合计NG2K=0.71+0.67+0.56+0.3+0.1=2.34KN
则单根立杆旳构配件自重：NG2K=2.34÷2=1.17KN
3. 施工荷载：NQK
∑NQK=2×2×（1+0.35）×1.7=9.18KN
一根立杆施工荷载：NQK=9.18÷2=4.6 KN
4. 求单根外立杆计算承载力：
N外=1.2（NG1K+NG2K）+1.4∑NQK×0.85
=1.2×（1.38+1.17）+1.4×4.6×0.85
=8.534KN
5. 求单根内立杆计算承载力：
由（一）计算得
单根内立杆NG1K=1.38KN
单根内立杆NG2K=（0.71+0.67）÷2=0.7KN
单根内立杆旳施工荷载：NQK=9.18÷2=4.6KN
N内=1.2（NG1K+NG2K）+1.4∑NQK×0.85
=1.2×（1.38+0.7）+1.4×4.6×0.85=8KN
（二） 计算风荷载产生旳应力MW/W
MW=0.85×1.4* MK*L*H2/10
MK=0.7*us*uz*W0
其中us=1.3Φ uz----风压高度变化系数 查得uz=2.03
查表得us=1.3Φ=1.3×0.089=0.12
W0查全国基本风压图 泉州地区为0.6
MK=0.7×2.07×0.6×0.12=0.1 KN/㎡
MW=0.85×1.4×0.1×1.5×1.82÷10=0.06 KN/m
（三） 连墙杆计算
1. 本工程连墙杆采用三跨两步预埋，短钢管事先预埋于砼梁侧面，用死扣与外架立杆相连，扣件抗滑力为8 KN
NC=NLW+N0 NLW =1.4×WK×AW N0=5
ωk=0.7 us uz W0=0.1 KN/㎡
AW=2H×3L=2×1.8×3×1.7=18.36㎡
NL=1.4×0.1×18.36+5=7.57 KN＜8 KN
符合规定
（四） 立杆稳定性计算
1. 求Φ
λ=L0/ⅰ 查表得ⅰ＝１.５８㎝
L0＝Ｋuh　　　取Ｋ＝1.155 查表得u＝1. 5
L0=1.8×1.155×1.5=3.1185M=311.85㎝
λ=311.85÷1.58=197
查表得:轴心受压杆件稳定系数Φ=0.186
2. 稳定计算:
N/ΦA+MW/W=8.534×103÷(0.186×4.89×102)+0.06×106÷5077.8=105.64N/㎜2＜〔f〕=205 N/㎜2
满足安全规定
(五)验算钢管搭设高度
Hs=｛ΦA f-〔1.2 NG2K+0.85×1.4﹙NQK+M.A.WF/W〕｝｝/1.2㎏
=｛0.186×489×205-〔1.2 ×710+0.85×1.4﹙4600+60000×0.186×489/5077.8〕｝｝÷(1.2×124.8)=73.75
〔H〕=HS/﹙1+0.001 HS﹚=73.75/﹙1+0.001×73.75﹚=68.7m＞11.6 m
满足规定
(六)挑架底座验算(钢丝绳拉力不计)
1. 16＃槽钢计算支座反力,计算简图:

N N N N
外 内

1000 250 500
L1 L2 L3 L4
根据力矩平衡原理,为简便计算及安全考虑,只认为最终一根Φ16钢筋U型环受力
N外(L1+L2)+N内L2= N (L3+L4)
8.534×(1+0.25)+8×0.25=N×(2+0.5)
N=6.03KN
2. 16＃槽钢最大弯矩
M=N外(L1+L2)+N内L2
=8.53×(1+0.25)+8×0.25=12.66
3. 16＃槽钢剪力验算
τ=N/A=6030÷2516.2=2.4N/㎜2＜〔τ〕=140 N/㎜2
4. 16＃槽钢抗弯强度验算
f=M/W=12.66×106÷(1.17×105)=108.2N/㎜2
5. 16＃槽钢扰度验算
ω=N(L3+L4)3÷(3EI)
=6030×25003÷(3×206000×9350000)
=16.3㎜＜2500/150=16.6㎜
6. Φ16钢筋制作旳U螺栓验算
f=N/A=6030÷201=30N/㎜2＜〔f〕=205 N/㎜2
满足规定
