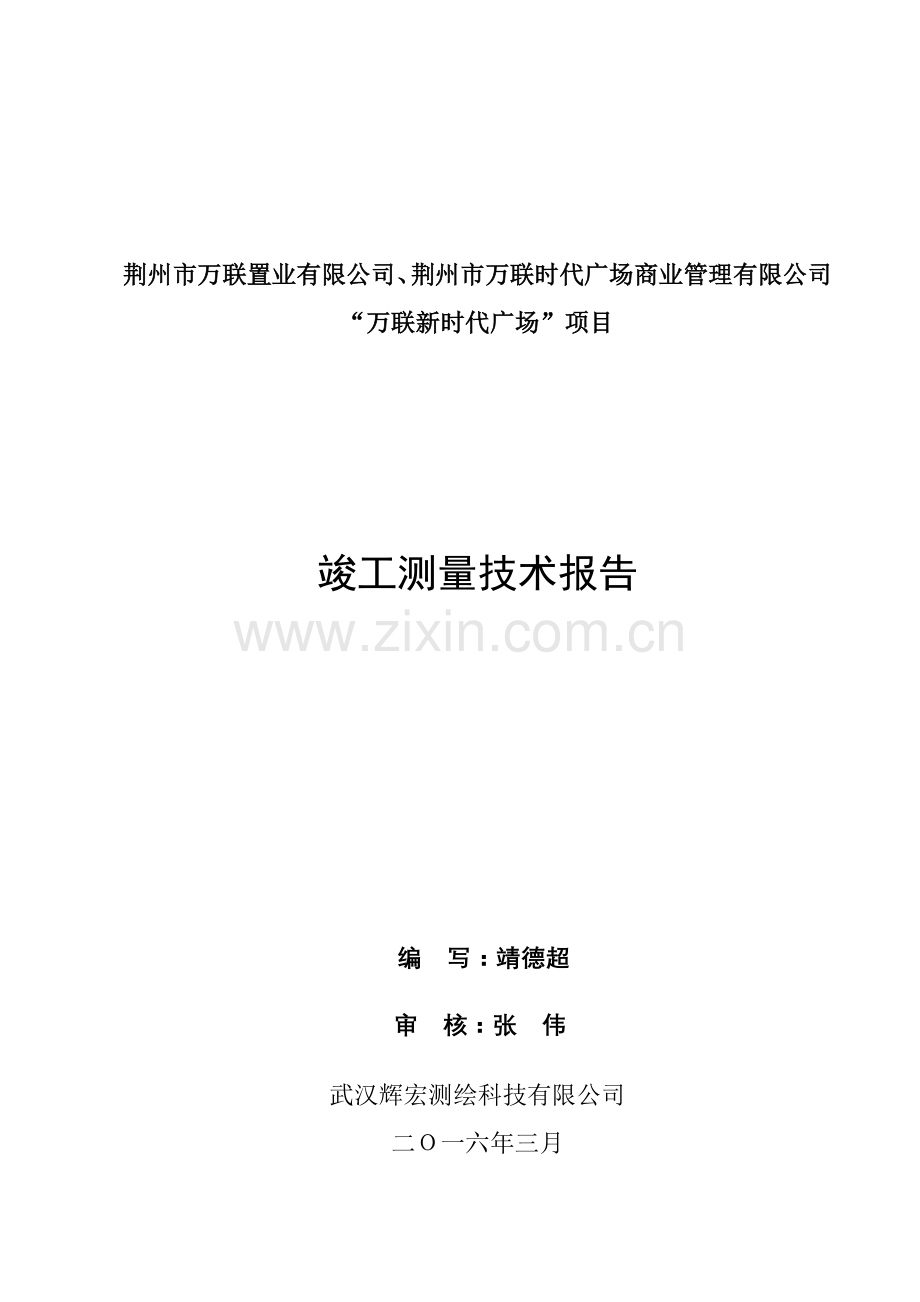

荆州市万联置业有限公司、荆州市万联时代广场商业管理有限公司“万联新时代广场”项目

竣工测量技术报告

编 写：靖德超
审 核：张 伟
武汉辉宏测绘科技有限公司
二Ｏ一六年三月

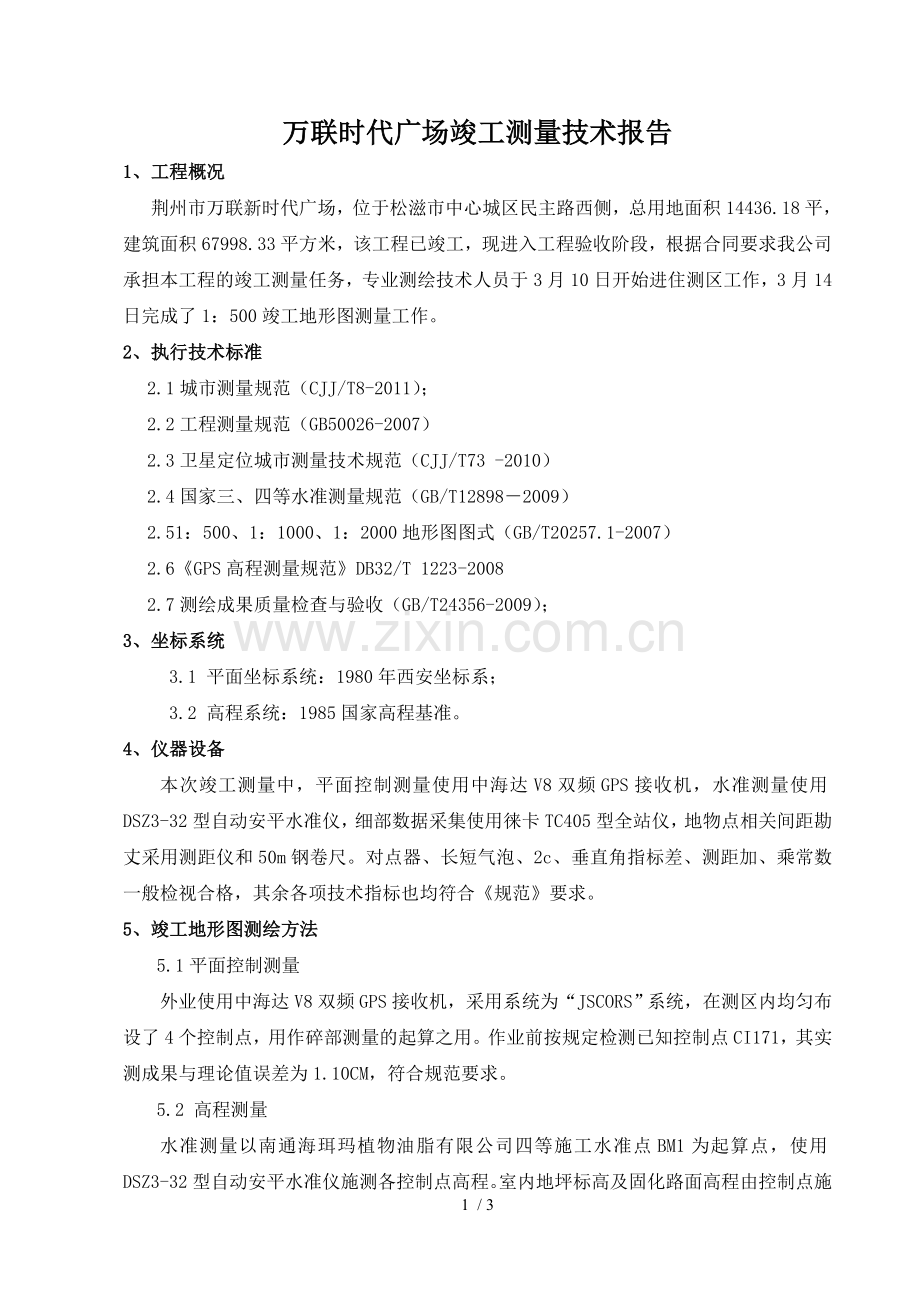

万联时代广场竣工测量技术报告
1、工程概况
荆州市万联新时代广场，位于松滋市中心城区民主路西侧，总用地面积14436.18平，建筑面积67998.33平方米，该工程已竣工，现进入工程验收阶段，根据合同要求我公司承担本工程的竣工测量任务，专业测绘技术人员于3月10日开始进住测区工作，3月14日完成了1：500竣工地形图测量工作。
2、执行技术标准
2.1城市测量规范（CJJ/T8-2011）；
2.2工程测量规范（GB50026-2007）
2.3卫星定位城市测量技术规范（CJJ/T73 -2010）
2.4国家三、四等水准测量规范（GB/T12898－2009）
2.51：500、1：1000、1：2000地形图图式（GB/T20257.1-2007）
2.6《GPS高程测量规范》DB32/T 1223-2008
2.7测绘成果质量检查与验收（GB/T24356-2009）；
3、坐标系统
3.1 平面坐标系统：1980年西安坐标系；
3.2 高程系统：1985国家高程基准。
4、仪器设备
本次竣工测量中，平面控制测量使用中海达V8双频GPS接收机，水准测量使用DSZ3-32型自动安平水准仪，细部数据采集使用徕卡TC405型全站仪，地物点相关间距勘丈采用测距仪和50m钢卷尺。对点器、长短气泡、2c、垂直角指标差、测距加、乘常数一般检视合格，其余各项技术指标也均符合《规范》要求。
5、竣工地形图测绘方法
5.1平面控制测量
外业使用中海达V8双频GPS接收机，采用系统为“JSCORS”系统 ，在测区内均匀布设了4个控制点，用作碎部测量的起算之用。作业前按规定检测已知控制点CI171，其实测成果与理论值误差为1.10CM，符合规范要求。
5.2 高程测量
水准测量以南通海珥玛植物油脂有限公司四等施工水准点BM1为起算点，使用DSZ3-32型自动安平水准仪施测各控制点高程。室内地坪标高及固化路面高程由控制点施测高差直接求取。
散点高程测量采用DSZ3-32型自动安平水准仪和中海达V8 CORS RTK相结合的方法在测区内均匀采集高程点。
5.3 竣工地形图测绘
在图根点上，使用全站仪采集坐标法进行碎部点数据采集，采集的碎部点位置主要为建（构）筑物及其它地形要素特征点。碎部测量前，对使用的图根点进行边长检核，实测边长与理论边长较差最大为15mm，满足《规范》规定的要求。采集的特征点坐标数据存储在全站仪内，直接将坐标通讯至计算机，备用编辑成图。
竣工地形图测绘采用数字化成图方法作业。根据采集的细部点的位置实地勘丈绘制草图，补充勘丈相关距离并记录勘丈数据，加注单位名称、楼房层次等地形要素。根据草图采用南方CASS 7.0成图软件在计算机上编辑成图。
竣工地形图编绘完成后，打印白纸图现场巡视竣工图的表示内容，修改和完善竣工图的不足，检核主要的建构筑物特征点坐标，确保竣工图的完整和正确。建筑物的面积测算根据竣工图完成后在软件中自动生成。
6、质量检查情况
对外业小组提交成果资料，公司质检部门于2016年3月15日按排了一名专职检查人员对该成果进行了院级检查,通过对数据100%检查及外业巡查,符合《规范》要求和院部的技术要求。
7、技术结论
本次竣工测量使用仪器设备可靠、作业方法正确，控制测量和竣工地形图的各项技术指标均满足《规范》及相关规定的要求，可供本工程竣工验收使用。
8、 提交资料
8.1 竣工测量技术报告 3份；
8.2 1：1000竣工地形图 6套；
8.3 间距示意图 2份
