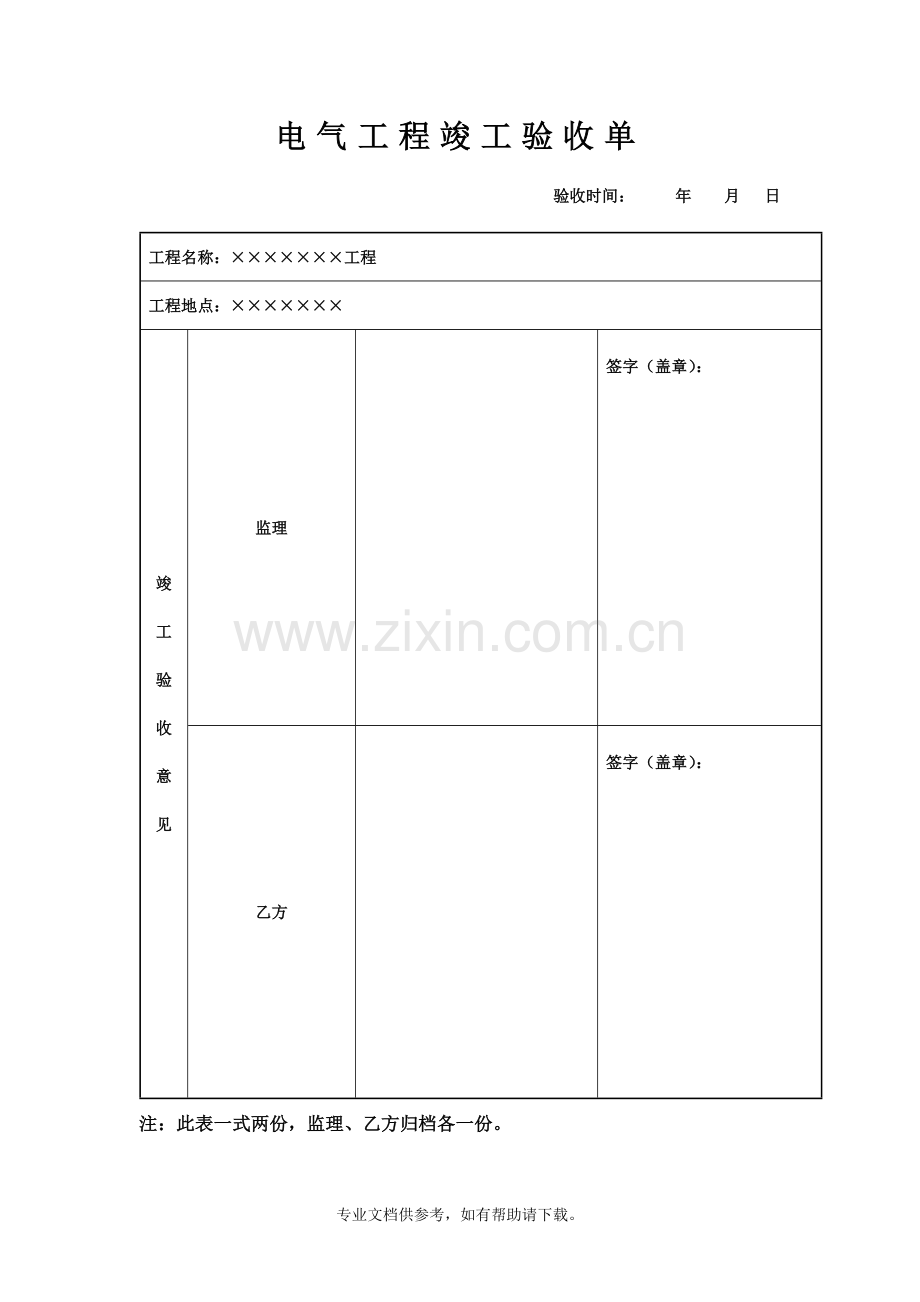

电气工程竣工验收单

验收时间： 年 月 日

工程名称：×××××××工程
工程地点：×××××××

竣

工

验

收

意

见
监理

签字（盖章）：
乙方

签字（盖章）：
注：此表一式两份，监理、乙方归档各一份。

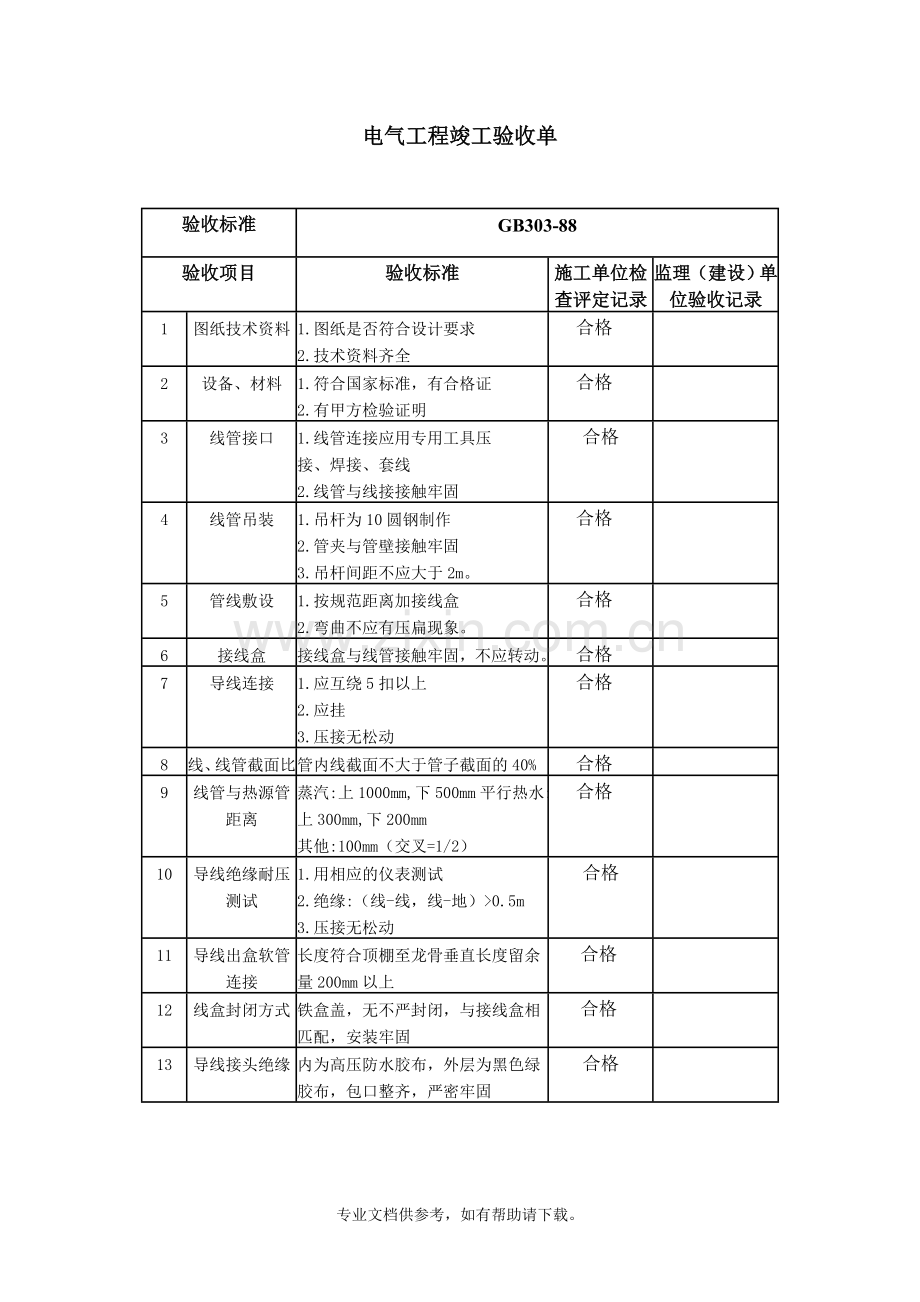

电气工程竣工验收单

验收标准
GB303-88
验收项目
验收标准
施工单位检查评定记录
监理（建设）单位验收记录
1
图纸技术资料
1.图纸是否符合设计要求
2.技术资料齐全
合格

2
设备、材料
1.符合国家标准，有合格证
2.有甲方检验证明
合格

3
线管接口
1.线管连接应用专用工具压
接、焊接、套线
2.线管与线接接触牢固
合格

4
线管吊装
1.吊杆为10圆钢制作
2.管夹与管壁接触牢固
3.吊杆间距不应大于2m。
合格

5
管线敷设
1.按规范距离加接线盒
2.弯曲不应有压扁现象。
合格

6
接线盒
接线盒与线管接触牢固，不应转动。
合格

7
导线连接
1.应互绕5扣以上
2.应挂
3.压接无松动
合格

8
线、线管截面比
管内线截面不大于管子截面的40%
合格

9
线管与热源管距离
蒸汽:上1000mm,下500mm平行热水:上300mm,下200mm
其他:100mm（交叉=1/2）
合格

10
导线绝缘耐压测试
1.用相应的仪表测试
2.绝缘:（线-线，线-地）>0.5m
3.压接无松动
合格

11
导线出盒软管连接
长度符合顶棚至龙骨垂直长度留余量200mm以上
合格

12
线盒封闭方式
铁盒盖，无不严封闭，与接线盒相匹配，安装牢固
合格

13
导线接头绝缘
内为高压防水胶布，外层为黑色绿胶布，包口整齐，严密牢固
合格
