蒸汽加热器热力计算书.doc

资源描述

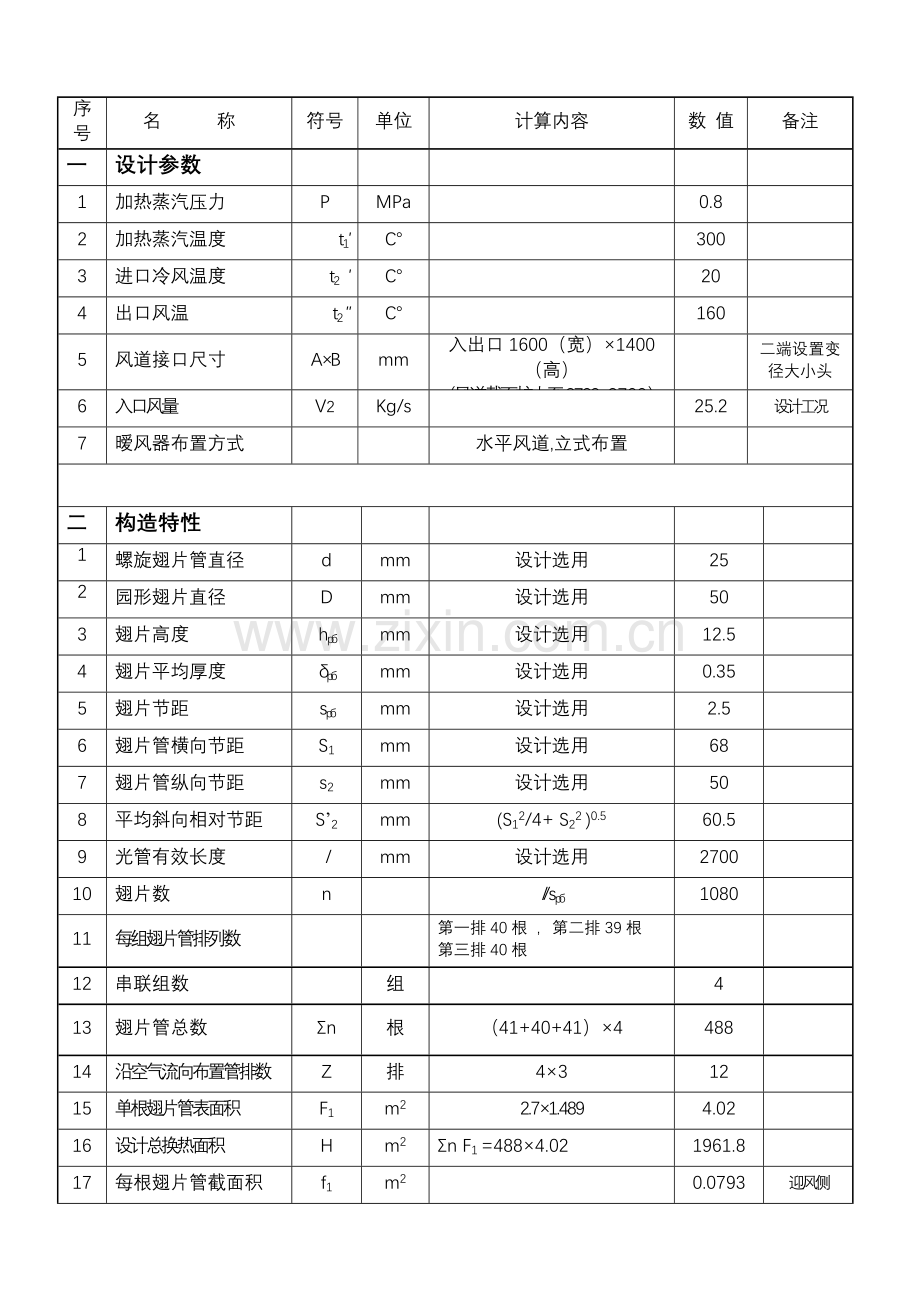

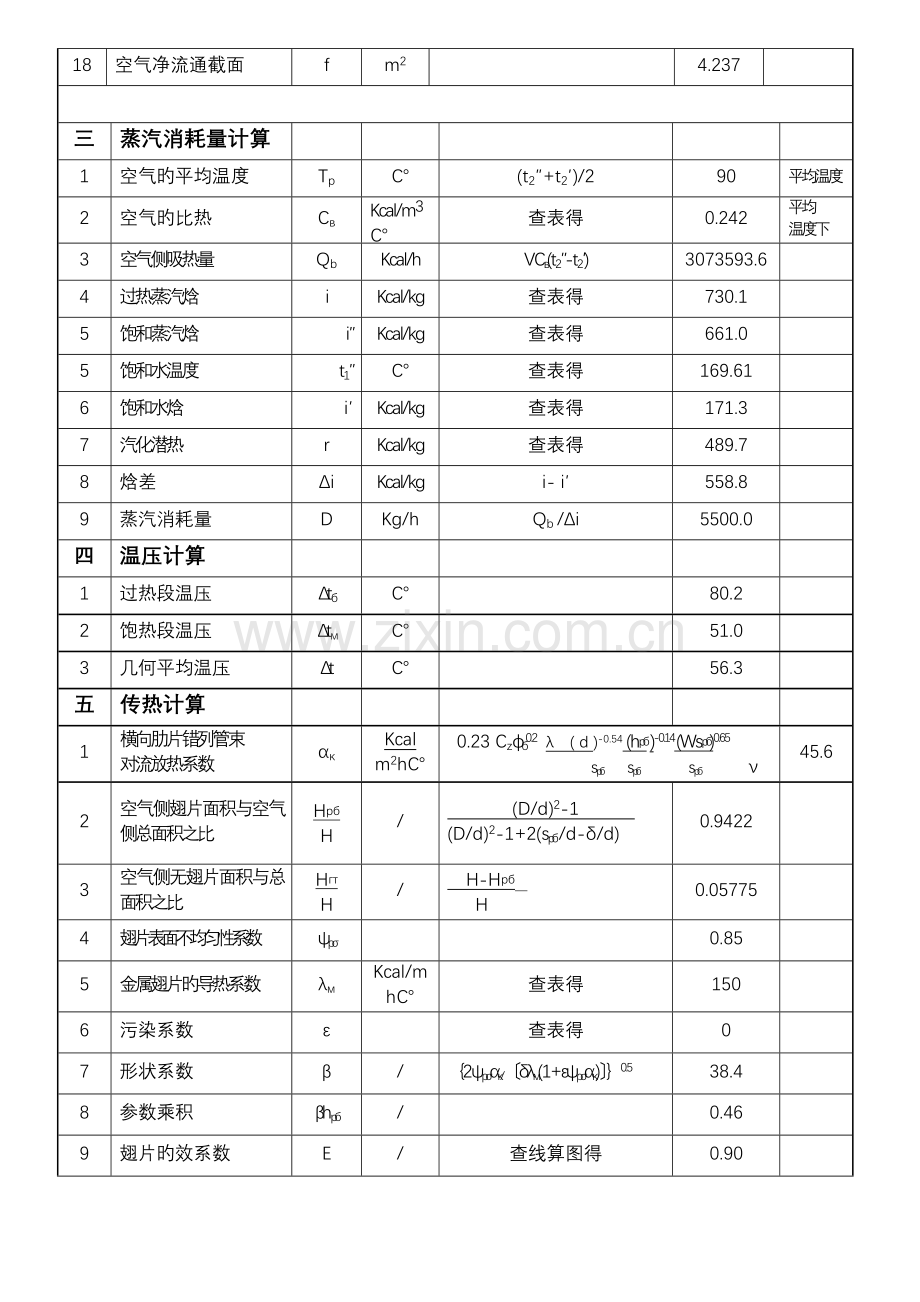

序号名称符号单位计算内容数值备注一设计参数 1 加热蒸汽压力 P MPa 0.8 2 加热蒸汽温度 t1′ ℃ 300 3 进口冷风温度 t2　′ ℃ 20 4 出口风温 t2 ″ ℃ 160 5 风道接口尺寸 A×B mm 入出口1600（宽）×1400（高）（风道截面扩大至2700×2700）二端设置变径大小头 6 入口风量 V2 Kg/s 25.2 设计工况 7 暧风器布置方式水平风道,立式布置二构造特性 1 螺旋翅片管直径 d mm 设计选用 25 2 园形翅片直径 D mm 设计选用 50 3 翅片高度 hрб mm 设计选用 12.5 4 翅片平均厚度 δрб mm 设计选用 0.35 5 翅片节距 sрб mm 设计选用 2.5 6 翅片管横向节距 S1 mm 设计选用 68 7 翅片管纵向节距 s2 mm 设计选用 50 8 平均斜向相对节距 S’2 mm (S12/4+ S22 )0.5 60.5 9 光管有效长度 l mm 设计选用 2700 10 翅片数 n l/sрб 1080 11 每组翅片管排列数第一排40根，第二排39根第三排40根 12 串联组数组 4 13 翅片管总数 Σn 根（41+40+41）×4 488 14 沿空气流向布置管排数 Z 排 4×3 12 15 单根翅片管表面积 F1 m2 2.7×1.489 4.02 16 设计总换热面积 H m2 Σn F1 =488×4.02 1961.8 17 每根翅片管截面积 f1 m2 0.0793 迎风侧 18 空气净流通截面 f m2 4.237 三蒸汽消耗量计算 1 空气旳平均温度 Tp ℃ (t2″+t2′)/2 90 平均温度 2 空气旳比热 Cв Kcal/m3℃ 查表得 0.242 平均温度下 3 空气侧吸热量 Qb Kcal/h VCв(t2″-t2′) 3073593.6 4 过热蒸汽焓 i Kcal/kg 查表得 730.1 5 饱和蒸汽焓 i″ Kcal/kg 查表得 661.0 5 饱和水温度 t1″ ℃ 查表得 169.61 6 饱和水焓 i′ Kcal/kg 查表得 171.3 7 汽化潜热 r Kcal/kg 查表得 489.7 8 焓差 Δi Kcal/kg i- i′ 558.8 9 蒸汽消耗量 D Kg/h Qb /Δi 5500.0 四温压计算 1 过热段温压 Δtб ℃ 80.2 2 饱热段温压 Δtм ℃ 51.0 3 几何平均温压 Δt ℃ 56.3 五传热计算 1 横向肋片错列管束对流放热系数 ακ Kcal m2h℃ 0.23 Czфб0.2 λ ( d )-0.54 (hрб )-0.14 (Wsрб)0.65 sрб sрб sрб ν 45.6 2 空气侧翅片面积与空气侧总面积之比 Hрб H / (D/d)2-1 (D/d)2-1+2(sрб /d-δ/d) 0.9422 3 空气侧无翅片面积与总面积之比 Hгт H / H-Hрб H 0.05775 4 翅片表面不均匀性系数 ψρσ 0.85 5 金属翅片旳导热系数 λм Kcal/mh℃ 查表得 150 6 污染系数 ε 查表得 0 7 形状系数 β / ｛2ψρσακ/〔δλм(1+εψρσακ)〕｝0.5 38.4 8 参数乘积 βhрб / 0.46 9 翅片旳效系数 E / 查线算图得 0.90 10 考虑翅片底部加宽接触面影响 μ / 1 11 修正后对流放热系数 α’1лр Kcal m2h℃ (HрбEμ+ Hгт)×ψρσακ H 1+εψρσακ 35.1 12 传热面积 H m2 Qb /α’1лрΔt 1555.4 13 裕度 η 设计选用 1.26 14 实际布置换热面积 H′ m2 1961.8 六风侧阻力计算 1 风侧阻力 ΔP Pa 0.66Zwm1.725/ρ2.325 183.4 设计工况下 2 管排数 Z 排设计确定 12 3 空气平均密度 ρ Kg/m3 查表得 0.972 平均温度下 4 质量流速 wm Kg/sm2 V2/ f 5.95 5 质量流量 V2 Kg/s 25.2 ※ 结论：锅炉运行时，当暖风器入口温度为20℃时，可以满足出口温度160℃旳工况运行规定。
