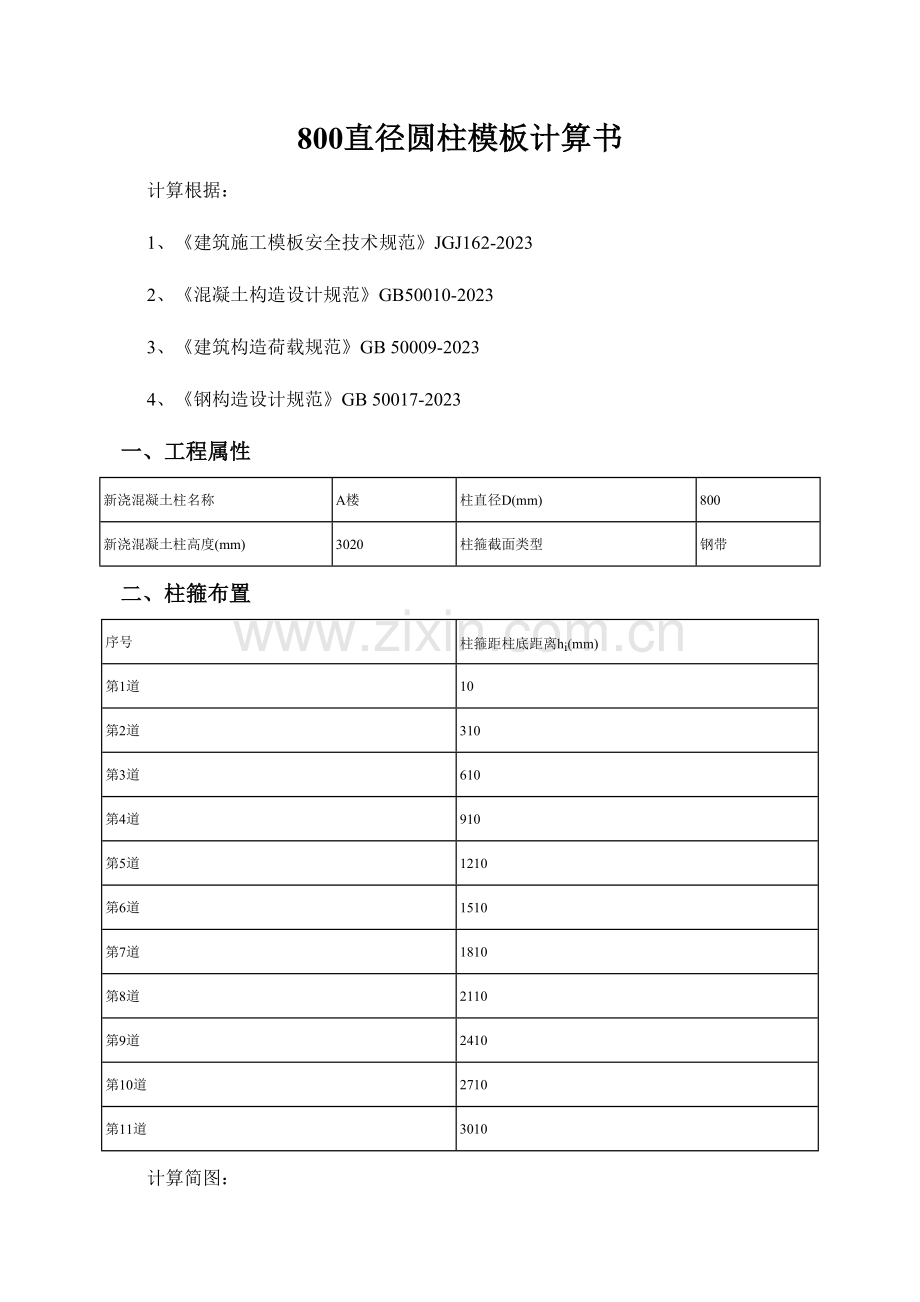

800直径圆柱模板计算书
计算根据：
1、《建筑施工模板安全技术规范》JGJ162-2023
2、《混凝土构造设计规范》GB50010-2023
3、《建筑构造荷载规范》GB 50009-2023
4、《钢构造设计规范》GB 50017-2023
一、工程属性
新浇混凝土柱名称
A楼
柱直径D(mm)
800
新浇混凝土柱高度(mm)
3020
柱箍截面类型
钢带
二、柱箍布置
序号
柱箍距柱底距离hi(mm)
第1道
10
第2道
310
第3道
610
第4道
910
第5道
1210
第6道
1510
第7道
1810
第8道
2110
第9道
2410
第10道
2710
第11道
3010
计算简图：

立面图

剖面图
三、荷载组合
侧压力计算根据规范
《建筑施工模板安全技术规范》JGJ162-2023
混凝土重力密度γc(kN/m3)
24
新浇混凝土初凝时间t0(h)
4
外加剂影响修正系数β1
1
混凝土坍落度影响修正系数β2
1
混凝土浇筑速度V(m/h)
2
混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)
3.02
新浇混凝土对模板旳侧压力原则值G4k(kN/m2)
min{0.22γct0β1β2v1/2，γcH}＝min{0.22×24×4×1×1×21/2，24×3.02}＝min{29.868，72.48}＝29.868kN/m2
倾倒混凝土时对垂直面模板荷载原则值Q3k(kN/m2)
2
有效压头高度h＝G4k/γc＝29.87/24＝1.245m
承载能力极限状态设计值
Smax＝0.9max[1.2G4k+1.4Q3k，1.35 G4k+1.4×0.7Q3k]＝0.9max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝38.056kN/m2
Smin＝0.9×1.4Q3k＝0.9×1.4×2＝2.52kN/m2
正常使用极限状态设计值
Sˊmax＝G4k＝29.87kN/m2
Sˊmin＝0 kN/m2
四、面板验算
面板类型
覆面木胶合板
面板厚度t1(mm)
18
面板抗弯强度设计值[f](N/mm2)
13
面板弹性模量E(N/mm2)
9000
梁截面宽度取单位宽度即b＝1000mm。
W＝bh2/6＝1000×182/6＝54000mm3
I＝bh3/12＝1000×183/12=486000mm4
1、强度验算

验算简图

弯矩图
Mmax＝0.361kN·m
σ＝Mmax/W＝0.361×106/54000=6.685N/mm2≤[f]=13N/mm2
满足规定！
2、挠度验算

验算简图

变形图
νmax＝0.361mm≤[ν]=l/250=300/250=1.2mm
满足规定！
3、支座反力计算
承载能力极限状态

剪力图
R1=4.891kN
R2=12.936kN
R3=11.009kN
R4=11.53kN
R5=11.372kN
R6=11.483kN
R7=11.033kN
R8=8.574kN
R9=5.945kN
R10=3.524kN
R11=0.53kN
五、柱箍验算
钢带宽度B(mm)
30
钢带厚度t2(mm)
1.2
钢带抗拉强度设计值f(N/mm2)
215
钢带弹性模量E(N/mm2)
206000
螺栓个数n
1
螺栓强度等级
普8.8级
螺栓直径
M12
螺栓抗拉强度设计值ftb(N/mm2)
400
螺栓有效截面积Ae(mm2)
84
1、柱箍拉力
T=Rmax×D/2=12.936×0.8/2=5.174kN
2、柱箍强度
σ＝T/(B×t2)=5174/(30×1.2)=143.722N/mm2≤[σ]=215N/mm2
满足规定！
3、螺栓强度验算
螺栓设计拉力
Nt＝nAeftb＝1×84×400＝33600N＝33.6kN≥T=5.174kN
满足规定！
