铝合金之表面拉丝处理.doc

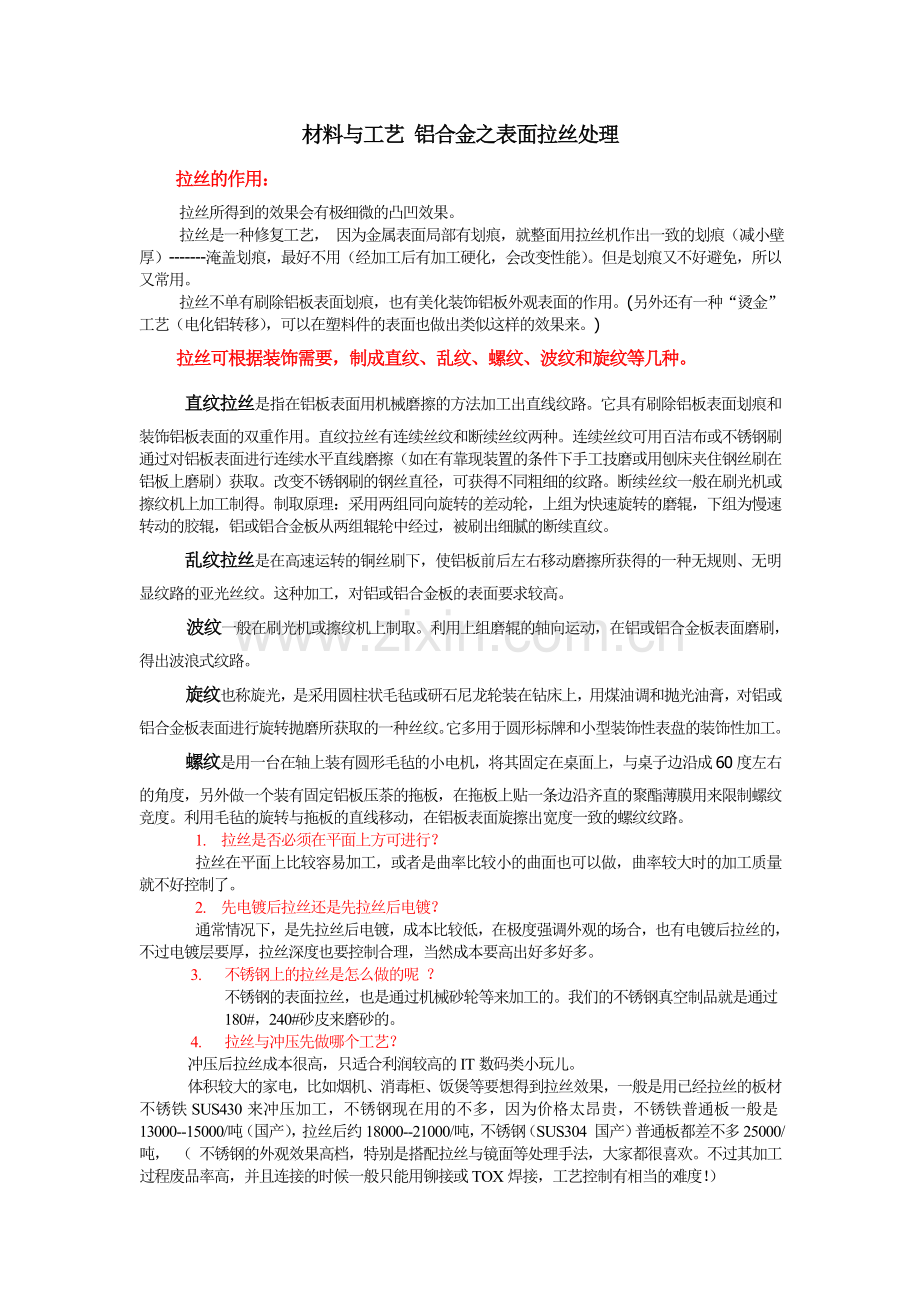

材料与工艺 铝合金之表面拉丝处理拉丝的作用：拉丝所得到的效果会有极细微的凸凹效果。拉丝是一种修复工艺， 因为金属表面局部有划痕，就整面用拉丝机作出一致的划痕（减小壁厚）-淹盖划痕，最好不用（经加工后有加工硬化，会改变性能）。但是划痕又不好避免，所以又常用。拉丝不单有刷除铝板表面划痕，也有美化装饰铝板外观表面的作用。(另外还有一种“烫金”工艺（电化铝转移），可以在塑料件的表面也做出类似这样的效果来。)拉丝可根据装饰需要，制成直纹、乱纹、螺纹、波纹和旋纹等几种。直纹拉丝是指在铝板表面用机械磨擦的方法加工出直线纹路。它具有刷除铝板表面划痕和装饰铝板表面的双重作用。直纹拉丝有连续丝纹和断续丝纹两种。连续丝纹可用百洁布或不锈钢刷通过对铝板表面进行连续水平直线磨擦（如在有靠现装置的条件下手工技磨或用刨床夹住钢丝刷在铝板上磨刷）获取。改变不锈钢刷的钢丝直径，可获得不同粗细的纹路。断续丝纹一般在刷光机或擦纹机上加工制得。制取原理：采用两组同向旋转的差动轮，上组为快速旋转的磨辊，下组为慢速转动的胶辊，铝或铝合金板从两组辊轮中经过，被刷出细腻的断续直纹。 乱纹拉丝是在高速运转的铜丝刷下，使铝板前后左右移动磨擦所获得的一种无规则、无明显纹路的亚光丝纹。这种加工，对铝或铝合金板的表面要求较高。 波纹一般在刷光机或擦纹机上制取。利用上组磨辊的轴向运动，在铝或铝合金板表面磨刷，得出波浪式纹路。 旋纹也称旋光，是采用圆柱状毛毡或研石尼龙轮装在钻床上，用煤油调和抛光油膏，对铝或铝合金板表面进行旋转抛磨所获取的一种丝纹。它多用于圆形标牌和小型装饰性表盘的装饰性加工。 螺纹是用一台在轴上装有圆形毛毡的小电机，将其固定在桌面上，与桌子边沿成60度左右的角度，另外做一个装有固定铝板压茶的拖板，在拖板上贴一条边沿齐直的聚酯薄膜用来限制螺纹竞度。利用毛毡的旋转与拖板的直线移动，在铝板表面旋擦出宽度一致的螺纹纹路。 1. 拉丝是否必须在平面上方可进行？拉丝在平面上比较容易加工，或者是曲率比较小的曲面也可以做，曲率较大时的加工质量就不好控制了。2. 先电镀后拉丝还是先拉丝后电镀？通常情况下，是先拉丝后电镀，成本比较低，在极度强调外观的场合，也有电镀后拉丝的，不过电镀层要厚，拉丝深度也要控制合理，当然成本要高出好多好多。3. 不锈钢上的拉丝是怎么做的呢 ？ 不锈钢的表面拉丝，也是通过机械砂轮等来加工的。我们的不锈钢真空制品就是通过180#，240#砂皮来磨砂的。4. 拉丝与冲压先做哪个工艺？冲压后拉丝成本很高，只适合利润较高的IT数码类小玩儿。体积较大的家电，比如烟机、消毒柜、饭煲等要想得到拉丝效果，一般是用已经拉丝的板材不锈铁SUS430来冲压加工，不锈钢现在用的不多，因为价格太昂贵，不锈铁普通板一般是13000-15000/吨（国产），拉丝后约18000-21000/吨，不锈钢（SUS304 国产）普通板都差不多25000/吨， （ 不锈钢的外观效果高档，特别是搭配拉丝与镜面等处理手法，大家都很喜欢。不过其加工过程废品率高，并且连接的时候一般只能用铆接或TOX焊接，工艺控制有相当的难度！）5. 压铸铝件可否做表面拉丝？ 压铸铝件是可以做表面拉丝处理的，拉丝处理后再喷上一层保护膜就可以了，应该是防止氧化的一层漆。 (其实，塑胶可直接电镀出拉丝纹，与铝的效果相差无几。) 6 拉丝与氧化有没有关系？拉丝与表面氧化的确是无关的，拉丝要在氧化之前做才行；另外氧化是肯定不能用自然氧化的方法，自然氧化得到的表面应该叫质量缺陷，它的氧化膜与专门处理的氧化膜成份、外观都是截然不同的。 另外还有一点，着色并非是氧化的后处理，是在氧化的同时进行的，常用的有下面几种氧化着色处理方法： 着色阳极氧化膜 铝的阳极氧化膜，靠吸附染料而着色。 自发色阳极氧化膜 这种阳极氧化膜是某种特定铝材在某种合适的电解液（通常以有机酸为基）中在电解作用下，由合金本身自发地生成一种带色的阳极氧化膜。 电解着色 阳极氧化膜的着色，通过氧化膜的空隙被金属或金属氧化物电沉积而着色。铝材表面处理除拉丝外，还常用喷沙工艺，同样可以起到掩盖划痕和美化外观的作用附：塑胶件的表面拉丝一般是通过烫金来做的，在烫金机的高温高压作用下，将烫金膜上的物质转移到塑胶表面。选用不同的烫金膜，可得到不同光泽和粗细的纹路效果，这种工艺在影碟机面板上用的很多。现在在视听产品上用的很多的魔术镜面装饰件，就是在PMMA板材上烫印的反光膜（也有用电镀的）铝材表面处理除拉丝外，还常用喷沙工艺，同样可以起到掩盖划痕和美化外观的作用 另外还有一种“烫金”工艺（电化铝转移），可以在塑料件的表面也做出类似这样的效果来。 1、有关烫印板，即施压头部份的材料选取，以红铜材料为最佳，因为红铜散热性、传热性比较好，在金属中属于中性材料，既不太软也不太硬，不仅便于加工，有一定弹性，耐用性很好；不过实际使用时，很多厂商为降低材料成本，选择的多是铝合金印板，这样在烫板制作成本上可以省一些，不过因为铝材太软，使用寿命差，如果批量很大，用一段时间还得重新制版，制版费也不便宜了，所以应该要综合考虑材料选择问题。 2、有关烫印工艺条件方面比较容易理解，就是烫印压力、烫印温度和烫印时间。 3、最重要的就是烫金原材料的选择，即烫金纸，选择时要注意与不同的烫印基材相匹配才行，并非一种烫金纸就能通吃所有的材料，这主要是关系到热转印时的粘着牢固度的问题。这个可能不便直接比较，因为两种工艺适用的场合不同，拉丝适用于板金件，而烫金适用于纸、塑料、织物类，如果要做比较的话，还得考虑模具及结构设计的不同所引起的其他成本变化才合理。 如果单纯做个简单比较，比如上面SONY面板的拉丝与烫金成本的话，拉丝会略微便宜一些。但在材料变化时所引起的其他成本差异远超过这个成本量了。 烫金也属于热转印的一种。 1、有关烫印板，即施压头部份的材料选取，以红铜材料为最佳，因为红铜散热性、传热性比较好，在金属中属于中性材料，既不太软也不太硬，不仅便于加工，有一定弹性，耐用性很好；不过实际使用时，很多厂商为降低材料成本，选择的多是铝合金印板，这样在烫板制作成本上可以省一些，不过因为铝材太软，使用寿命差，如果批量很大，用一段时间还得重新制版，制版费也不便宜了，所以应该要综合考虑材料选择问题。 2、有关烫印工艺条件方面比较容易理解，就是烫印压力、烫印温度和烫印时间。 3、最重要的就是烫金原材料的选择，即烫金纸，选择时要注意与不同的烫印基材相匹配才行，并非一种烫金纸就能通吃所有的材料，这主要是关系到热转印时的粘着牢固度的问题。 . . . .
