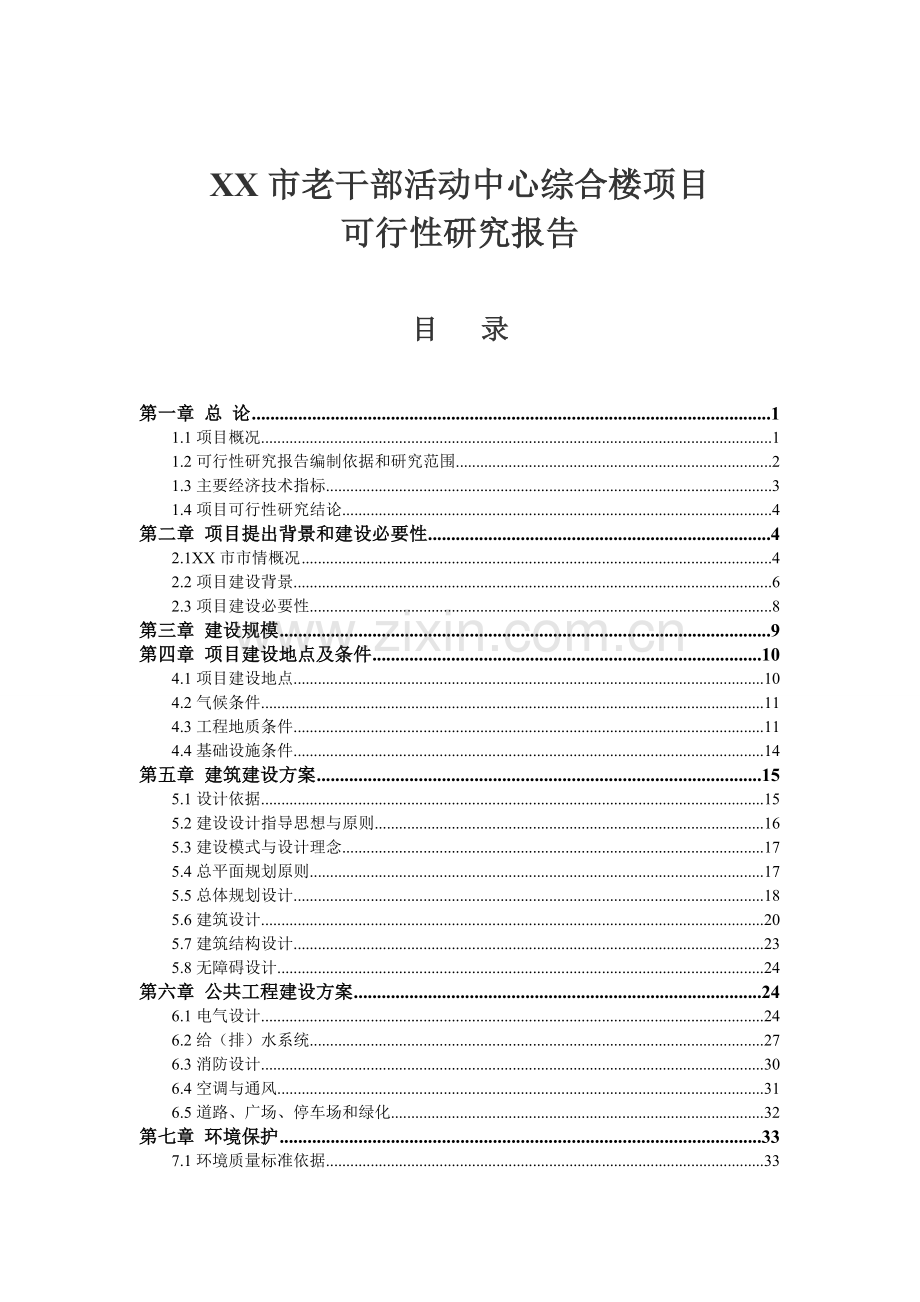

1、XX市老干部活动中心综合楼项目可行性研究报告目 录第一章 总 论11.1项目概况11.2可行性研究报告编制依据和研究范围21.3主要经济技术指标31.4项目可行性研究结论4第二章 项目提出背景和建设必要性42.1XX市市情概况42.2项目建设背景62.3项目建设必要性8第三章 建设规模9第四章 项目建设地点及条件104.1项目建设地点104.2气候条件114.3工程地质条件114.4基础设施条件14第五章 建筑建设方案155.1设计依据155.2建设设计指导思想与原则165.3建设模式与设计理念175.4总平面规划原则175.5总体规划设计185.6建筑设计205.7建筑结构设计235.8无障
2、碍设计24第六章 公共工程建设方案246.1电气设计246.2给(排)水系统276.3消防设计306.4空调与通风316.5道路、广场、停车场和绿化32第七章 环境保护337.1环境质量标准依据337.2项目建设与运营期对环境的影响因素347.3环境保护措施357.4环境影响评价36第八章 节能节水措施378.1节能措施378.2节水措施38第九章 项目组织结构与劳动定员399.1项目建设阶段组织机构设置399.2建后组织机构设置39第十章 项目实施计划和进度表4010.1建设工期4010.2项目进度计划安排4010.3项目施工进度表40第十一章 工程招标4111.1招标范围及组织形式4111
3、.2招标4111.3投标4211.4开标、评标4211.5招标监督42第十二章 投资估算与资金筹措4312.1估算的范围和依据4312.2项目总投资估算4412.3资金筹措45第十三章 风险分析4613.1风险分析4613.2项目主要风险因素识别4613.3风险程度分析4713.4风险对策建议48第十四章 社会经济效益评价50第一章 总 论1.1项目概况1.1.1项目名称XX市老干部活动中心综合楼项目1.1.2项目承办单位单位名称:XX市委老干部局1.1.3基本概况 XX市老干部活动中心始建于1988年,占地面积2938.75平方米,建筑面积800平方米,初建时投资额23万元。设有办公室5间,
4、支部会议室、麻将室、象棋室、电脑室、多功能健身室、乒乓球室、大会议室(兼当舞厅)、小会议室、阅览室、书画协会办公室及储物室各1间。设有地掷球场2个、门球场1个、健身场地1个等活动场地。2002年投入24万元对中心进行全面的装修建设。涂料刷新主楼内外墙,更换门窗、铺设地板砖;购进跑步机1台、多功能器械组合1部、按摩床2台、按摩椅2张、云中漫步机1台、霹雳马1台、振动机2台等新的健身器材和体育器械约4万元,在小会议室配置圆形会议桌和空调,在会议室(舞厅)配置大彩电、音响和空调,同时在阅览室和电脑室也配置空调。2003年4月又投入3.2万元铺走廊地板砖和加高围墙,购置麻将、象棋桌及会议桌椅等。200
5、5年投入6万元建成地掷球场钢管棚,投入3万元装修大会议、小会议室、阅览室、电脑室吊顶,2006年投入16万元建成门球钢管棚。2006年又在舞厅配置一套2万多元的高级音响。总投资约80多万元。1.1.4拟建地点XX省XX市老干部活动中心院内1.1.5建筑规模和建筑内容项目拟拆除原老干部活动中心楼房(共800),新建一栋综合楼,项目总用地范围面积2938.75,建筑基底面积为472.56,项目总建筑面积约5563.32,结构形式为框架结构,楼高12层。大楼内设办公室、会议室及供老年人活动、文化、娱乐、休闲场所设施等。附属配套工程有绿化、广场、道路及停车场等。老干部活动中心综合大楼主要用途为老干部局
6、、老年体协、关工委、老年大学、老年书画协会及离退休干部党支部等老年组织的日常工作和用于老年朋友日常政治文化学习和文艺体育活动。1.1.6投资估算与资金筹措本项目拟总投资为1215.51万元。其中建筑安装费1010.85万元,工程其他费用114.62万元,预备费90.04万元。项目建设拟总投资1215.51万元,全部资金为市财政拨款。1.2可行性研究报告编制依据和研究范围1.2.1可行性研究报告编制依据1. 承办单位与编制单位签订的关于编制项目可行性研究报告的合同书;2. X发政投201136号文;3.投资项目可行性研究指南;4.公用建筑设计通则(GB50531-2005);5.建筑设计防火规范
7、(GB50016-2006);6.老年人社会福利机构基本规范;7.老年人建筑设计规范(建标【1999】131号);8. 其他现行的标准、规范、定额;9. 建设单位提供的项目相关资料。1.2.2可行性研究报告研究的范围根据国家对建设项目可行性研究阶段工作范围和深度的规定,本可研报告对该项目建设的背景与必要性、可行性、建设场地与条件、内容与规模、工程技术方案、投资估算与资金筹措、经济效益分析等方面进行综合研究和分析,重点研究工程技术方案与投资估算等,为有关部门和项目单位提供可靠的论证和评价依据。1.3主要经济技术指标主要技术经济指标表总用地范围面积2938.75综合楼总建筑面积5563.32地上建
8、筑面积5563.32第1层472.56第2层463.48第3层463.48第4层463.48第5层463.48第6层463.48第7层463.48第8层463.48第9层463.48第10层463.48第11层463.48第12层383.48屋顶层72.48容积率1.89建筑密度16.08绿化率30停车位17个1.4项目可行性研究结论经研究论证,本项目的建设依据充分,建设场址和建设条件较好,建设方案合理可行。建议有关部门给予大力支持,使本项目能及早开工建设,努力取得预期的社会效益。该项目建设是必要的和可行的,建议同意立项。第二章 项目提出背景和建设必要性2.1XX市市情概况XX市位XX岛西部偏
9、南,昌化江下游,南及东南与乐东县接壤,北及东北隔昌化江与昌江县交界,西临北部湾与越南隔海相望。XX市居住着汉、黎、苗、回等民族,总人口35万多人。地理坐标为北纬1843-1918,东经10837-10907。北面及东与昌江县接壤,南面与乐东县毗邻,西临北部湾,全境东西宽53.6千米,南北长65.4千米,总面积2256平方千米。一. 历史沿革XX于1952年建县,是将原昌感、乐东、白沙、儋县部分黎区划设的。因境内黎峒有XX、中方、西方三村,当时设治于“XX村”而得名。1958年为适应“大跃进”的需要,将昌感、XX、白沙三县合为XX县(大县),治所设在宝桥(叉河),不久迁驻八所镇。1961年分县,
10、恢复白沙县,以昌化江为界划分昌江、XX两县,昌江居北,XX居南。1987年11月20日,国务院批准撤销XX县,设立XX黎族自治县。1997年3月12日,国务院正式批准撤销XX黎族自治县设立XX市(县级),其管辖范围不变。3月30日举行撤县设市挂牌仪式。八所镇位于XX县西部海滨,在古代原为感恩县地,后为昌感县地。相传东汉伏将军马援,为统一全国,挥师渡海入琼,派10个所(军队的编制名称)的兵马,守护北部湾畔。这里是10个所中的第8个,故得名。解放后正式建镇,命名为八所镇。二. 矿藏资源XX市已发现的矿藏有10多种,其中黄金储量多、分布广、品位高;石英砂储量2000万吨,质纯色白,含硅量达99.3%
11、,是理想的玻璃工业原料。XX市周边海域蕴藏着丰富的石油天然气,已探明的有“XX1-1”构造,天然气储量达755亿立方米左右,附近崖13-1已开采,并向XX供气。三. 气候特征XX市属热带季风海洋性气候,日照长,气温高,积温多,终年无霜雪,年均气温2425摄氏度,年日照时数2777小时,年均降水量10001900毫米,年均蒸发量23002450毫米,蒸发量多于降雨量,干湿显著。6-10月份有台风出现,但台风对农业生产利大于弊。四. 交通条件XX市境内公路四通八达。国道、省道、及乡镇道路通车里程700多公里,海榆西线贯穿市境与市内公路连接,市城区内有九龙大道等四纵八横的市政道路。西线高速海口至八所
12、、三亚至八所段已陆续建成通车。XX市铁路运营里程214公里,把XX铁矿、八所港和三亚港连接在一起。XX市境内的八所港是XX省的优质良港,港口水深,吞吐量大,拥有6个万吨级泊位,是XX吞吐量最大的港口,也是全国八大港口之一,可与国内12个港口和世界17个国家和地区通航。五. 经济发展2010年XX全省GDP实现2050亿元,同比增长15.5%,超年度预期目标5.5个百分点,是XX建省以来经济发展最好的一年。居民人均收入大幅增长,城镇居民人均可支配收入和农村居民人均纯收入达到15600元和5120元,分别增长13.4%和11%。2010年以来,XX省民生总投入284.21亿元,同比增长36.5%。
13、新增财力的86.3%和市县上缴土地出让金的65.7%投向了民生。2.2项目建设背景XX市老干部活动中心始建于1988年,占地面积2984平方米,有干部职工6人。自建立以来,以服务为主,开拓创新,扎实工作,不断取得新的成绩,多次受到省老干部局和社会各界的表扬。老干部活动中心始建的阅览室、会议室、象棋室等活动场地,随着时间的推移,原有的活动场地和设施已难以适应老干部的活动需求。对此,如何抓好老干部活动中心建设成为近年来工作的重点,通过采取向财政和社会各界宣传中心,以争取市财政拨款为主,自筹资金为辅的作法筹集资金,分批分段逐步改善中心环境和更换运动器械。2001年,中心筹集到11万元,首先对活动中心
14、进行主体维修和对环境进行美化绿化,让好的环境吸引人。2002年,市财政又先后4次拨款24万元对老干部活动中心进行全面的装修建设,重点涂刷主楼的内外墙,更换各活动室门窗和铺设地板砖;在小会议室配置圆形会议桌,在多功能厅(大会议室与舞厅)配置大彩电、音响和空调;增设健身室与乒乓球室,为健身室购进新的健身器材和体育器械。2003年,全省老干部活动中心现场会在XX市老干部活动中心召开,中心争取市财政拨款3万多元,铺设走廊地板砖和加高围墙,购置一批新的麻将桌、象棋桌及会议桌等。中心美了,活动的人多了,通过找政府和跑社会,2004年将筹集到的7万多元建起了地掷球场钢管棚;2006年市财政又拨款17万多元,
15、建起了门球场钢管棚并给多功能厅购入一套高级音响;2007年市财政又投入11万元建起了健身球(操)场钢管棚。如今的老干部活动中心环境优美,活动设施配套齐全,活动内容丰富多彩,参加活动的老年人数成倍增加。成为老年人老有所为、老有所乐、老有所学、老有所教的好去处。2.3项目建设必要性1999年,我国步入人口老龄化社会。截至2009年底,我国60岁以上老年人口已达1.67亿,占总人口的12.5%,且正以每年3%以上的速度快速增长,是同期人口增速的五倍多。到2015年,老年人口预计将达到2.13亿,约占总人口的15%;2020年达到2.43亿,约占总人口的18%。人口老龄化将成为未来一个时期我国基本的国
16、情特征。XX省截至2008年底,共有60岁以上老人98万,占全省总人口11.68%,且每年以较快的速度增长。项目的建设大大改善XX市的养老环境,创建和谐社会,具有重大的意义。随着社会的进步,人民生活水平也不断完善、提高,老年人该如何幸福地安度晚年已成为大家所瞩目的问题。为了弘扬中华民族尊老、敬老、爱老的传统美德,建设养老机构也是加强社会主义精神文明建设的需要。老干部活动活动中心建成后,在一定程度上为老年人提供一个安度晚年的活动场所,使老年人能够过上有安全保障而又舒适的生活。老年人是社会的宝贵财富,他们曾经为国家、社会和家庭做出过贡献,其晚年生活应当得到切实保障。经济社会的快速发展为建立完善老年
17、保障事业创造了有利条件,大力发展养老机构不断满足广大老年人的物质生活与精神文化需求,是全面落实科学发展观的根本要求,也对促进家庭和睦、人际关系融洽、构建社会主义和谐社会具有直接而深刻的影响。同时,完善养老机构服务设施能够提高广大老年人的生活质量,促进相关行业发展,推动经济增长,符合经济社会协调发展的总体要求。具有显著的社会效益和一定的经济效益。XX市已进入老龄社会,现有的市老干部活动中心的学习、活动场地已远远不能满足老年人日益增长的精神文化需求,再加上长年的使用和台风影响,活动中心楼体严重受损,经市住建部门鉴定属D级危房。因此,急需新建一栋老干部活动中心大楼,以接替老旧的现有建筑,扩大老干部活
18、动中心规模,提高服务水平。综上所述,兴建老干部活动中心综合楼项目是非常必要的。第三章 建设规模本项目总用地范围面积2938.75平方米,其中老干部活动中心综合楼建筑基底面积472.56平方米,老干部活动中心综合楼建筑面积约5563.32平方米,其余用地为行车道路、广场、停车位、绿化。1. 老干部活动中心综合楼第一层为老干部活动中心大厅,建筑面积472.56;二至十一层建筑面积共4634.8,每层为463.48。其中第二层设医务室、乒乓球室、棋牌室;第三层设化妆间、舞蹈排练室、健身室、舞厅;第四层设书库、阅读室、健身室、大会议室;第五层设老年大学办公室,台球室、多媒体教室;第六层设音乐摄影室、电
19、脑教室、书画教室;第七层设老干部活动中心办公室、书画研究办公室、书画储藏间、书画展室;第八层设活动室,老促会办公室、接待室、美工委办公室、会议室;第九层设老体办公室、接待室、离退休党支部、会议室;第十层设麻将室,乒乓球室、台球室,象棋室、休息室、阅读室、图书室;第十一层设储藏室、会议室、接待室、老干部局办公室;第十二层设展览大厅、气功练功房,屋顶花园,建筑面积383.48。2. 行车道路老干部活动中心综合楼正门至中心出入口建设双行道道路,宽5米,长约22米。3. 广场广场面积约1500(包括现有的门球场及地掷球场1100),约占总规划用地的50。4. 停车位停车位共17个,位于老干部活动中心综
20、合楼进出口两侧。5. 绿化其余用地均为绿化,约890。第四章 项目建设地点及条件4.1项目建设地点XX老干部活动中心综合楼新建项目位于XX省XX市城区,建设地点在市三角公园东侧(原老干部活动中心的基础上兴建)。项目区周边环境良好,风景优美、气候宜人,地理位置、通风、日照、环境都符合卫生要求,交通较为便利,水电等基础公用设施比较齐全。4.2气候条件XX市地处低纬度地区,属热带季风气候。受东亚季风和地形条件影响,该地区热量充足,气温较高,终年无霜。降水量较小且相对集中,干旱季明显。每年5月下旬至10月为雨季,其余时间为旱季。根据XX市气象站多年气象要素统计数据,XX市年平均气温为24.6,最热月(
21、6月)平均气温29,最冷月(1月)平均气温18.4;全年平均日照时间2661.5h;太阳年辐射总量574.0KJ/cm2;年降水量946.7mm;年蒸发量2636.9m m;年均气压1010.3hPa;年均风速4.63m/s;年主导风向为NE,频率为21.08%,次主导风向为S,频率为18.24%,年静风频率为0.16%。受季风影响,XX市每年58月盛行南风,是亚洲东部的夏季风;9月至次年4月盛行东北风,是亚洲东部的冬季风。影响XX市的热带气旋每年平均为4个,多在8、9月出现。4.3工程地质条件4.3.1场地岩土工程条件1. 地形地貌拟建场地地势开阔平坦,场地北侧为老干路,东、南、西侧均紧邻2
22、5层居民房。各钻孔孔口假定标高为9.70m10.00m,原始地貌属海成一级阶地。2. 地层岩性本次勘察查明,拟建场地地层自上而下依次为杂填土(Qm1)、第四系中更新统(Q2mc)和下更新统海陆交互相沉积层(Q1mc),由7个单元层组成,其岩性特征分述如下:第层,杂填土(Qm1):杂色(褐红、褐黄色等),稍湿,主要成份由细砂、中砂、粗砂组成,含粘粒约10%,局部含植物根系及顶部约20cm混凝土,层厚0.600.80m,出露地表,在各钻孔中均有揭露。第层,粗砂(Q2mc):灰白、黄色,稍湿饱和,稍密中密,石英质,亚圆形,以粗砂颗粒为主,局部为中砂,砾砂,粘粒含量约58%。层厚4.404.80m,层
23、顶埋深0.600.80m,其标高为8.909.40m,在各钻孔中均有揭露。第层,粉质粘土(Q1mc):褐黄、灰白色,可塑硬塑,切面较光滑,干强度中等,韧性中等,无摇振反应,土质较均匀。层厚2.02.90m,层顶埋深5.205.50m,其标高为4.304.80m,在各钻孔中均有揭露。第层,粉砂(Q1m):褐黄色,中密,饱和,石英质,亚圆形,以粉砂为主,细砂、中砂次之,粘粒含量约15%;层厚8.408.90m,层顶埋深7.508.10m,其标高为1.702.40m,在各钻孔中均有揭露。第层,粉质粘土(Q1m):褐黄色,可塑硬塑,切面稍有光泽,干强度中等,韧性中等,无摇振反应,土质较均匀。层厚5.8
24、06.70m,层顶埋深16.3016.60m,其标高为6.806.50m,在各钻孔中均有揭露。第层,粉质粘土(Q1m):灰、灰绿、黄灰色,可塑硬塑,切面稍光滑,干强度中等,韧性中等,无摇振反应,下部含细砂、粗砂约15%,揭露层厚7.0032.70m,层顶埋深22.1023.00m,其标高为13.2012.40m,在各钻孔中均有揭露。3. 地下水情况本场地在勘探深度范围内揭露两层地下水,第一层地下水赋存于第层粗砂中,属于松散层孔隙潜水,主要是接受大气降水补给,通过地表蒸发、侧向径流以及人工开采排泄;第二层地下水赋存于第粉砂中,属孔隙性潜水。主要是接受层间越流和侧向径流补给,通过侧向径流排泄。勘察
25、期间实测稳定水位埋深2.803.10m,(标高6.607.00m),地下水随季节变化而变化,根据当地居民反映的情况分析,本场地地下水变幅约为1.0m。4.3.2场地地震效应拟建场地位于XX省XX市区,据建筑抗震设计规范(GB50011-2010)附录A,拟建场地所在地区抗震设防烈度为6度。拟建场地设计基本地震加速度值为0.05g,设计地震分组为第一组。本建筑的场地类别为类,特征周期值为0.35s。据勘察结果分析,本场地饱和砂土可不进行液化判别和处理,无可震陷的软弱土层。 4.3.3水土的腐蚀性评价依据岩土工程勘察规范(GB50021-2001)(2009年版)附录G规定,划分场地环境类型为类。
26、水土腐蚀性评价如下:场地地下水对混凝土结构及钢筋混凝土结构中的钢筋均具微腐蚀性;场地土对混凝土结构及钢筋混凝土结构中的钢筋均具微腐蚀性。4.4基础设施条件4.4.1供电条件XX市供电充裕。XX市域范围内现有110KV变电站三座。市区内有35KV变电站两座,计划在外围再新建三座。市区内还有两座10KV变电站,分别为八所变电站与新北变电站主要为市区居民供电。另外还有220KV变电站一座。本项目用电通过院内的10KV线路接入变压器,项目用电电压为220/380V。4.4.2供水条件本项目供水由市政管网提供。项目场址现有供水设施齐全,项目用水可从老干部活动中心院外市政供水管网接入。 4.4.3排水条件
27、XX市市政污水和雨水排放管网沿老干部路途经场区,污水经处理达标后排入老干部路市政污水管网,雨水经汇集后排入雨水排放管网。4.4.4交通条件项目拟建场址位于XX市城区,建设地点紧邻三角公园,周围道路设施有老干路、东海路直达场区,交通十分方便。4.4.5通讯条件XX市目前可与各国际城市、国内各地直接拨号通话。固定电话普及率高于全国平均水平,固定电话、移动电话、公用电话,以及互联网可方便选择使用。市内电讯条件优越,宽带数据通讯、网络技术发展很快,为项目的对外通信联系和科技交流创造了良好的条件。4.4.6建筑材料运输及社会条件项目建设所需要的主要材料为砖、水泥、砂石、石灰等,均可就地购买。木材、钢材均
28、由当地建材市场充足供应,可满足项目建设的需要。项目建设地点周边社会治安良好,为本项目建设提供了良好的社会条件。第五章 建筑建设方案5.1设计依据1. 项目采用的主要设计依据:(1)社会养老服务体系建设“十二五”规划(征求意见稿);(2)老年人社会福利机构基本规范;(3)老年人建筑设计规范(建标【1999】131号);(4)城市道路和建筑物无障碍设计规范(JGJ50-2001);(5)民用建筑设计通则(GB50352-2005);(6)建筑设计防火规范(GB50016-2006);(7)建筑结构荷载设计规范(GB5009-2001);(8)混凝土结构设计规范(GB5007-2002);(9)建筑
29、抗震设计规范(GB50011-2010);(10)建设给排水设计规范(GB50015-2003);(11)建筑照明设计规范(GB50034-2004);(12)国家现行和专业部门颁布的有关标准、规范的要求。5.2建设设计指导思想与原则1. 设计应遵循国家现行有关规范和要求,在满足总体规划的前提下,充分考虑平面布局的灵活性和变通性,最大限度地满足各种使用功能的要求。2. 根据场址地形特征,建筑布局应充分考虑场址周边环境,力求总体布局合理,方便紧急状态下的应急控制,提高应变能力,避免对外界的干扰。 3. 按照有关要求合理确定清洁和污染区的平面关系,组织好各个区域之间的相互关系。 4. 场址内交通组
30、织,应坚持功能适用性原则,满足快速反映需要,重点做好内部交通组织和安全疏散的原则。 5. 全部采用自然采光和通风,做适当的隔声处理。 6. 立面设计力求构思独特,造型新颖,美观大方,满足与XX市城市环境相协调的需要。 7. 结构方案做到经济合理,在建筑材料的选用上,应兼顾美观可靠,又经济节能,合理布置消防安全设施。5.3建设模式与设计理念1建设模式XX市老干部活动中心项目将由建筑专业设计院精心设计,达到建筑用地合理,区域规划精良,景观丰富多彩,楼房式样新颖,房屋布局合理,室内外所有设施均符合老年人建筑设计规范的标准。2设计理念(1)可持续发展理念:其主导思想就是建筑本身对自然环境的影响做到最小
31、,对资源的利用做到合理规划,达到建筑物与生态环境的和谐相处。(2)以人为本理念:一切设计在符合老年人建筑设计规范要求的前提下,尽可能在质量、功能、绿化、环境、配套设施等方面增加新的理念,使老年人生活环境更加优美舒适。(3)项目服务区域、对象及市场定位:本项目为全市的老年人提供活动场所。5.4总平面规划原则该项目设计的基本原则,是在满足国家的有关规程、规范的前提下,首先应强调功能分区的合理性。项目的规划设计,要综合考虑用地条件、造型、朝向、间距、层数与密度等因素,以适应于老年人的活动规律。力求平面布置分区合理,楼房布局合理,楼房内部结构合理,达到和老年人建筑设计规范的要求,以满足社会各阶层对老年
32、人活动场所的不同需求。1. 根据生态建筑的理念,最大限度地利用原有的地形、地貌、相邻建筑物特点与老年人的需求,在规划和单体设计中予以充分照顾利用。2. 根据不同性质的使用空间、空间的尺度和位置,创造适合不同空间的室外环境。3. 室外空间主要布置门球场、绿地、花坛、停车位、公共活动区、健身区及道路等。4. 区内规划要洁污路线清晰、避免或减少交叉污染。在场区内设置环形排污管网及排污井口,在项目区主入口处并入市政排污主管网内。5. 对废弃物的处理,按照有关环境保护法令、法规的规定作出妥善安排和布局,规划区内有专职卫生人员经常打扫和清理。5.5总体规划设计根据所选场址的现有条件设计总体规划: 1. 老
33、干部活动中心综合楼总平面布置按照设计指导思想结合项目及场址的具体情况,设计方案将项目主要功能综合设置,集办公、会议、娱乐、文化、休闲平台及公共区域等为一体。(1)项目由一栋12层单体建筑及附属设施组成;(2)建筑朝向主要为南北偏西向,保证良好的采光、通风要求;(3)充分利用现状的地形地貌,建筑灵活布置;(4)总平面布置做到合理、高效。2. 功能安排本项目为XXXX市老干部活动中心综合大楼项目,建筑面积约5563.32m2,楼高12层。主要用于老干部局、老年体协、关工委、老年大学、老年书画协会及离退休干部党支部等老年组织的日常工作和用于老年朋友日常政治文化学习和文艺体育活动。(1)第一层为老干部
34、活动中心大厅,建筑面积472.56;第二层设医务室、乒乓球室、棋牌室,建筑面积463.48;第三层设化妆间、舞蹈排练室、健身室、舞厅,建筑面积463.48;第四层设书库、阅读室、健身室、大会议室,建筑面积463.48;第五层设老年大学办公室,台球室、多媒体教室,建筑面积463.48;第六层设音乐摄影室、电脑教室、书画教室,建筑面积463.48;第七层设老干部活动中心办公室、书画研究办公室、书画储藏间、书画展室,建筑面积463.48;第八层设活动室,老促会办公室、接待室、美工委办公室、会议室,建筑面积463.48;第九层设老体办公室、接待室、离退休党支部、会议室,建筑面积463.48;第十层设麻
35、将室,乒乓球室、台球室,象棋室、休息室、阅读室、图书室,建筑面积463.48;第十一层设储藏室、会议室、接待室、老干部局办公室,建筑面积463.48;第十二层设展览大厅、气功练功房,屋顶花园,建筑面积383.48。3. 建设标准(1)建筑首层高度4.5m,第二层以上层高根据需要调整,原则为3.6m。(2)建筑结构采用钢筋混凝土框架结构。(3)符合地方抗震设防标准。5.6建筑设计1. 出入口设计(1)设计原则建筑物的出入口是老年人进出建筑物的第一道关口,出入口是否方便老年人进出,直接影响老年人生活质量。门前是老年人经常聚会的地方,为老年提供阳面出入口,对其心理健康有益。阴面设楼梯,阳面入口比较容
36、易组织门内轮椅回旋空间。出入口造型设计,要着眼于老年记忆衰退,甚至迷路忘家,突出标志性特色。老年人体能衰退是自然规律,进入老龄阶段或早或迟大都会出现腿脚不便,抬腿高程降低,有的老年人上下台阶甚至两脚同踏一个踏步面,常规台阶踏步尺度很难适应,因此将出入口门前台阶坡度调缓是必要的。(2)设计规范 出入口内外留有不小于1.50ml.50m的轮椅回旋面积。 标志鲜明,易于辨认。 门前平台与室外地面高差不大于0.40m,并采用缓坡台阶和坡道过渡。 缓坡台阶踏步踢面高不大于120mm,踏面宽不小于380mm,坡道坡度不大于1/12。台阶与坡道两侧均设栏杆扶手。 当室内外高差较大设坡道有困难时,出入口前设升
37、降平台。 出入口顶部设雨篷;出入口平台、台阶踏步和坡道选用坚固、耐磨、防滑的材料。2. 过厅和走道(1)设计原则活动中心过厅和走道,应具备轮椅、担架回旋条件。通过式走道两侧墙面设介助扶手,对于年老体衰的老人十分必要。扶手选择圆形建材,可扶可抓握,成为老人行动依赖的可靠安全工具。(2)设计规范 项目区公共建筑通过式走道净宽不小于1.80m。 老年人出入经由的过厅、走道、房间不设门坎,地面不设高差。 通过式走道两侧墙面0.90m和0.65m高处设4050mm的圆杆横向扶手,扶手离墙表面间距40mm;走道两侧墙面下部设0.35m高的护墙板。3. 楼梯、坡道和电梯(1)设计原则体现老年人体能心态特征的
38、方便老年人使用的建筑,最突出的一点就表现在楼梯设计上。楼梯设计是否合理,不仅直接影响老年人使用是否方便,而且直接关系到老年人的安全。因此,应采用缓坡楼梯,踏面宽度应考虑两脚共踏一步的需要,设置足够的宽度。这种楼梯对借助拐杖的老人也比较适用。由于楼梯坡度较缓,使老人消除了向下俯视产生的倾覆恐惧感。 采用异色防滑条是基于老年人视力减弱后,对踏步边缘采取的警示性安全保护措施。(2)设计规范 老年人使用的楼梯间,其楼梯段净宽不小于1.20m,不采用扇形踏步,不在平台区内设踏步。 缓坡楼梯踏步踏面宽度不小于320mm;踏面高度不大于130mm。踏面前缘设高度不大于3mm的异色防滑警示条,踏面前缘前凸不大
39、于10mm。 本项目老干部活动中心大楼设置两部电梯,电梯厅及轿厢尺度,确保轮椅和急救担架进出方便,轿厢沿周边离地0.90m和0.65m高处设介助安全扶手。电梯速度选用慢速度,梯门采用慢关闭,并内装电视监控系统。4. 室内装修(1)建筑物内部墙体阳角部位,均做成圆角或切角,且在1.80m高度以下做与墙体粉刷齐平的护角。(2)室内不采用易燃、易碎、化纤及散发有害有毒气味的装修材料。(3)地面,特别是楼梯踏步、平台,不宜选用黑色或显深色面料。黑色在视觉上届退后色,特别是对于老年人会产生如临深渊之感,小心翼翼不敢投足。一般来说楼梯间采光普遍较暗,老年人从亮处进入暗处,对暗适应的调节速度较慢,会使眼睛难
40、以适应,更增加了投足恐惧心理。另外,黑色也是淹没色,藏污纳垢,难辨脏洁。黑色与黑暗相联,是一种失去希望丧失信心的色彩,对老年人不利。因此,本项目出入和通行的厅室、走道地面,均选用平整、防滑材料,楼梯踏步面平整防滑无障碍,界限鲜明,不采用黑色、显深色面料。5.7建筑结构设计1. 结构设计主要采用的设计规范、标准: (1)建筑结构可靠度设计统一标准GB50068-2001; (2)建筑结构荷载规范GB50009-2006; (3)建筑工程抗震设防分类标准GB50223-2008; (4)建筑地基基础设计规范GB50007-2002; (5)混凝土结构设计规范GB50010-2002。2. 结构选型
41、本工程为12层建筑,依据结构设计规范采用框架结构形式,建筑结构安全等级为二级,设计使用年限为50年,抗震设防烈度为6度(0.05g),抗震设防分类为丙类,地面粗糙度类别为B类。3. 基础工程根据场地土层的岩性特征以及工程性能,第层粗砂,稍密中密,层位稳定,厚度4.404.80m,承载力特征值为200kPa,工程性能好,第层粉质粘土及其以下各层工程性能均好,承载力特征值大于520kPa,是良好的下卧层,可作为天然地基浅基础持力层。本工程综合楼建议采用天然地基浅基础,以第层粗砂作为基础持力层,适当扩大基础宽度与厚度,基础形式可采用片筏基础,基础埋深不小于2.00m。5.8无障碍设计为方便残疾人无障
42、碍通行,按方便残疾人使用的城市道路和建筑物设计规范进行无障碍设计,水平通道在人行道设盲道,在场地高差转换处设残疾人坡道无障碍交通系统。在入口坡道、卫生间等公共部分严格按规范设计无障碍设施。第六章 公共工程建设方案6.1电气设计6.1.1设计依据1.民用建筑电气设计规范(JGJ16-2008);2.10KV及以下变电所设计规范(GB50053-94);3.供配电系统设计规范(GB50052-95);4.通用用电设备配电设计规范(GB50055-93);5.低压配电设计规范(GB50054-95);6.民用建筑电线电缆防火设计规程(DGJ08-93-2002);7.建筑设计防火规范(GB50016
43、-2006);8.建筑物防雷设计规范(GB50057-94);9. 其他相关的设计标准、规范。6.1.2供电系统1. 变、配电系统(1)负荷性质:本项目用电为二级负荷。(2)用电负荷住宅:60W/;办公:40W/;室外道路、广场照明:1020W/;同时使用系数:0.65;功率因数:0.94;负荷估算:老干部活动中心综合楼项目用电总设备容量约340KW,总计算负荷约为220KW。 (3)电源:设计考虑由市政电网引来一路独立的10KV专线,高压配电采用单母线不分段线形式。变配电室内工配置300KVA变压器1台,高压和低压380V/220V两级电压供电。2. 应急电源系统另设置1台柴油发电机组,容量
44、为220KW,在市电故障时,保证大楼重要的负荷用电。3. 照明配电系统(1)主要场所的照度要求活动中心大厅 375 lx办公室 320 lx公共区域 150 lx(2)灯具及光源种类的选择灯具选用高效节能型灯具,光源以荧光灯为主,荧光灯配电子整流器。 (3)应急照明设计本项目应急照明设计含疏散照明设计及备用照明设计两个内容,为节省投资、便于维护管理,备用照明与一般照明相结合,平时作为一般照明,其控制方式同该场所的一般照明。6.1.3建筑物防雷1. 本工程采用公共接地体,按二类防雷建筑设计。办公、活动室采用254热镀锌扁钢作为避雷带,并在整个屋面组成不大于10m10m或12m8m的避雷网格。2.
45、 利用结构柱子两根不小于16mm的外侧主钢筋作为引下线,该两根主钢筋须通条焊接连通。3. 为减少电磁脉冲对电子设备的破坏,应在电源系统加装三级浪涌过电压防护器(SPD)。同时在天线及馈线系统、信号系统等弱电系统加装浪涌过电压防护器(SPD)。4. 设置环形接地连接线作总等电位联结,环形接地连接线采用404镀锌扁钢沿建筑物桩台板外圈作环形敷设,环形接地连接线需与所经过的钻孔灌注桩混凝土管桩二根主筋焊接或混凝土管桩桩顶钢板焊接。所有进出建筑物的金属管道在进出处与环形接地体连接。5. 卫生间作局部等电位联结。6. 强电设备房、总配电箱、弱电设备房等预留接地装置,供电系统设有防雷电波侵入保护措施。采用
46、防雷接地、保护接地、工作接地、弱电系统接地。6.1.4电视、电话及宽带系统1. 电视系统有线电视信号源接入有线电视网,办公室、会议室、活动室设插座,用终端电平为735db。2. 电话系统(1)整栋大楼统一设置电话分线柜,由市话网络敷设来电话电缆。按每对电话主线服务80-120平方米建筑面积计算,需安装约65门电话。(2)电话通讯干线采用HYA电缆,每层设楼层分线箱,水平布线采用HTVV。办公室、会议室、活动室等每间设置配线箱,引入一根HTVV-4X1/0.5普通电话线。3. 宽带系统宽带网络由市网直供,设一区内主机,按建设单位要求设网络插座。6.2给(排)水系统6.2.1设计依据1.建筑给排水设计规范(GB50015-2003);2.自动喷水灭火系统设计规范(GB50084-2005);3.建筑灭火器配置
