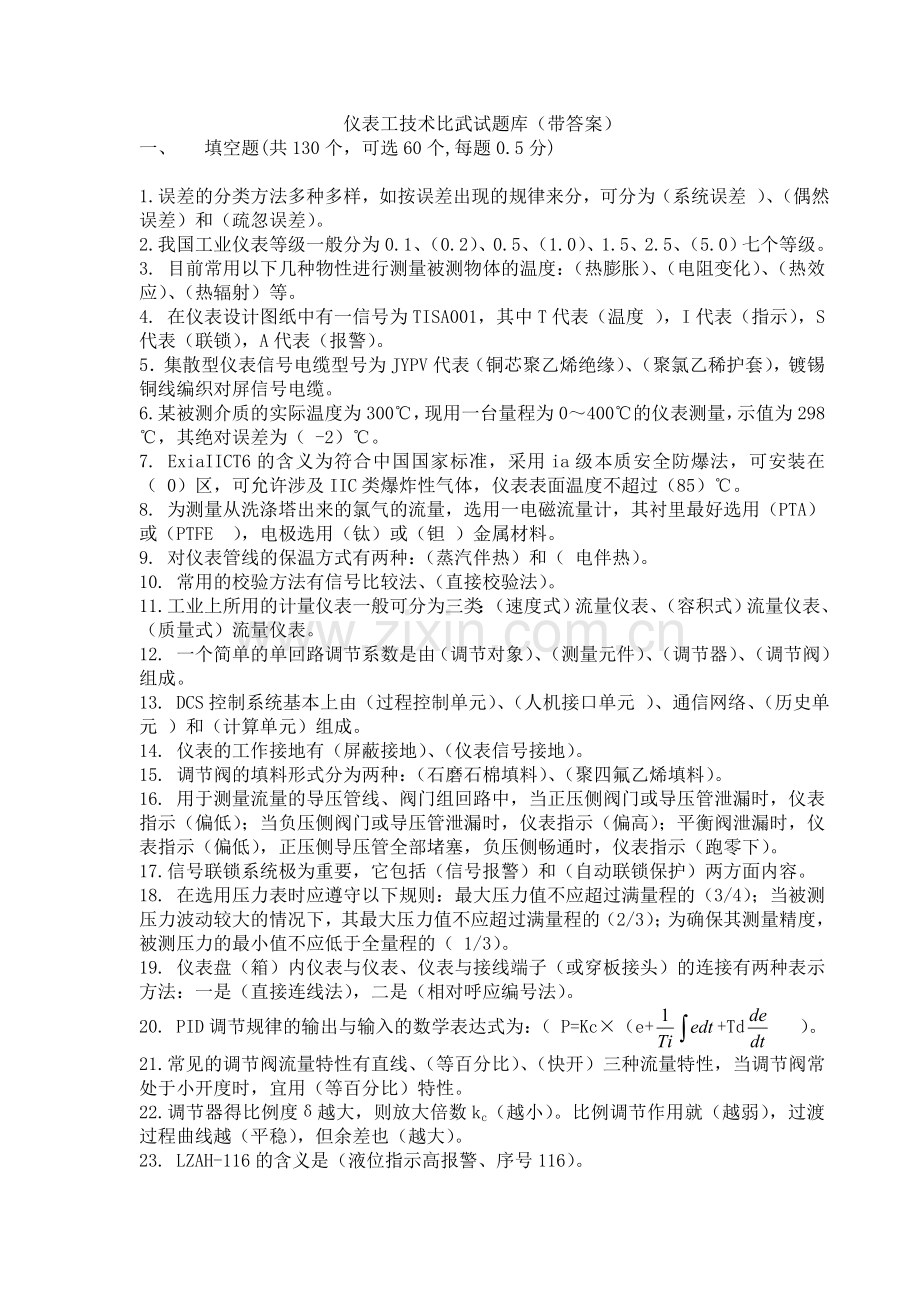

仪表工技术比武试题库带答案.doc

仪表工技术比武试题库（带答案）
一、 填空题(共130个，可选60个,每题0.5分)

1.误差的分类方法多种多样，如按误差出现的规律来分，可分为（系统误差 ）、（偶然误差）和（疏忽误差）。
2. 我国工业仪表等级一般分为0.1、（0.2）、0.5、（1.0）、1.5、2.5、（5.0）七个等级。
3. 目前常用以下几种物性进行测量被测物体的温度：（热膨胀）、（电阻变化）、（热效应）、（热辐射）等。
4. 在仪表设计图纸中有一信号为TISA001，其中T代表（温度 ），I代表（指示），S代表（联锁），A代表（报警）。
5．集散型仪表信号电缆型号为JYPV代表（铜芯聚乙烯绝缘）、（聚氯乙稀护套），镀锡铜线编织对屏信号电缆。
6.某被测介质的实际温度为300℃，现用一台量程为0～400℃的仪表测量，示值为298℃，其绝对误差为（ -2）℃。
7. ExiaIICT6的含义为符合中国国家标准，采用ia级本质安全防爆法，可安装在（ 0）区，可允许涉及IIC类爆炸性气体，仪表表面温度不超过（85）℃。
8. 为测量从洗涤塔出来的氯气的流量，选用一电磁流量计，其衬里最好选用（PTA）或（PTFE ），电极选用（钛）或（钽 ）金属材料。
9. 对仪表管线的保温方式有两种：（蒸汽伴热）和（ 电伴热）。
10. 常用的校验方法有信号比较法、（直接校验法）。
11.工业上所用的计量仪表一般可分为三类：（速度式）流量仪表、（容积式）流量仪表、（质量式）流量仪表。
12. 一个简单的单回路调节系数是由（调节对象）、（测量元件）、（调节器）、（调节阀）组成。
13. DCS控制系统基本上由（过程控制单元）、（人机接口单元 ）、通信网络、（历史单元 ）和（计算单元）组成。
14. 仪表的工作接地有（屏蔽接地）、（仪表信号接地）。
15. 调节阀的填料形式分为两种：（石磨石棉填料）、（聚四氟乙烯填料）。
16. 用于测量流量的导压管线、阀门组回路中，当正压侧阀门或导压管泄漏时，仪表指示（偏低）；当负压侧阀门或导压管泄漏时，仪表指示（偏高）；平衡阀泄漏时，仪表指示（偏低），正压侧导压管全部堵塞，负压侧畅通时，仪表指示（跑零下）。
17.信号联锁系统极为重要，它包括（信号报警）和（自动联锁保护）两方面内容。
18. 在选用压力表时应遵守以下规则：最大压力值不应超过满量程的（3/4）；当被测压力波动较大的情况下，其最大压力值不应超过满量程的（2/3）；为确保其测量精度，被测压力的最小值不应低于全量程的（ 1/3）。
19. 仪表盘（箱）内仪表与仪表、仪表与接线端子（或穿板接头）的连接有两种表示方法：一是（直接连线法），二是（相对呼应编号法）。
20. PID调节规律的输出与输入的数学表达式为：（ P=Kc×（e++Td）。
21. 常见的调节阀流量特性有直线、（等百分比 ）、（快开）三种流量特性，当调节阀常处于小开度时，宜用（等百分比）特性。
22.调节器得比例度δ越大，则放大倍数kc（越小）。比例调节作用就（越弱），过渡过程曲线越（平稳），但余差也（越大）。
23. LZAH-116的含义是（液位指示高报警、序号116）。
24. 普通不锈钢的牌号是（1Cr18Ni9）。
25. 孔板倒装后，流量计示值（下降）。
26. 检修电子电路故障时，一般可通过6种方法找出故障点：①观察法②(分割法)③（测试法）④信号寻迹法⑤替代法⑥（比较法）。
27. 爆炸性气体（含蒸汽和薄雾）在标准试验条件下，根据可能引爆的最小火花能量大小，分为（Ⅰ）、（ ⅡA ）、（ ⅡB ）、（ⅡC ）四类，按其引燃温度分为6组。
28. 按保温设计要求，仪表管线内介质的温度应在（20～80℃），保温箱内的温度宜保持在（15～20℃）。
29. 通常采用（补偿导线法）、（冷端温度校正法）、（冰浴法）、补偿电桥法使冷端温度恒定。
30. 用差压变送器测量液位时，其差压计量程由（介质密度）、（两取压点位置）决定。
31. 若仪表量程压缩一半，则绝对误差（减小一半）。
32. 防爆标志由（防爆电气设备的总标志Ex ），加其类型、（类别）、（级别）、组别构成。
33. 仪表的管路连接除了常见的焊接连接外，还有（法兰连接）、（螺纹连接）、（卡套连接）等几种形式。
34. 热电偶的补偿导线型号中的第一个字母与热电偶的（分度号）相对应，第二个字母X表示（延伸）型补偿导线，字母C表示（补偿型）导线。
35. 可编程控制器常用的程序条件编写方法有（流程表法）、（程序框图法）程序说明书法以及混合法。
36. 串级调节系统的三大特点是（抗干扰能力强）、（提高系统的工作频率）、（具有自适应能力）。
37. DCS中（通讯总线）、（ 电源）、（CPU控制器）及部分I/O卡是冗余的。
38. 采用（隔离液）是防止腐蚀介质与仪表直接接触的有效方法。
39. 调节系统的过渡过程的质量指标归结为：（衰减比）、（余差）、（最大偏差）或超调量、过渡时间等。
40. 调节阀的流量特性即流体通过阀门的（相对流量）与阀门的（相对开度）之间的关系。
41. 当被测介质低于（80）℃及2.0 MPa时，可选用（橡胶）垫片；低于450℃及5.0 MPa时，可选用（石棉或铅）垫片；温度及压力更高时，可选用退火（紫铜或铝）垫片。
42.绝对温度273.15K,相当于（0）摄氏度。
43. 从误差的角度来看，（ 复现性或稳定性）反映了偶然误差的大小，它不涉及示值与真值周检的误差大小
44. 防爆标志ia的含义是（ 本质安全（ia级） ），其工作原理是利用（安全栅）技术，将现场仪表的电能量限制在既不能产生（足以引爆的火花），又不能产生足以（引爆的仪表表面温升的安全范围内 ）。
45. 差压式液位计的迁移不改变（量程的大小）。
46. 在IEC标准中，仪表的防护功能是指不同等级的（防尘防水）能力。
47. 仪表防腐蚀的措施是合理选择材料、（加保护层）、（采用隔离液）、膜片隔离、（吹气法）。
48. 电磁流量计是基于（电磁感应）定律而工作的流量仪表，它能测量具有一定（电导率）的液体或液固混合物的体积流量。
49. 选择标准仪器的一般原则是：标准仪器的准确度等级应高于被测对象的准确度（ 高1～2个）等级，其它配套仪器的准确度要求，应满足全套测量系统综合总误差不超过被测量的准确度等级的（1/3）。

50. 是指（ 集中仪表盘面安装仪表 ），孔板用（ ）表示、
S

M
是指（电动执行机构 ）、 是指（电磁执行机构 ）。

51. 在线式UPS一般由（整流器）、（逆变器）、（蓄电池组）及电子开关组成。
52. 请写出以下仪表用名词的英文单词或缩写：量程（range span）；报警（alarm）；运行（run）；测量值（PV）；给定值（SP）。
53. 铂铑－铂热电偶的分度号为（S），其测量范围为（0~1300℃）；K为（镍铬－镍硅）热电偶，其测量范围为（0～900℃）。
54. 变差等于（上行程示值与下行程示值之差的绝对值）。

二、单项选择题（共50个，可选20个，每题1分）
1.调校1台量程范围为0～200kPa的压力变送器，当输入压力为150kPa时，输出电流为（B）。
A.12mA B. 16mA C. 8mA D. 15mA
2.在DCS中，PV、SP分别表示（B ）。
A.测量值、输出值 B.测量值、设定值 C.设定值、测量值 D.输出值、测量值
3.（ A）式安全栅不需要专门接地。
A.隔离式 B.齐纳式
4.内部防雷的核心方法是（ C ）。
A.防雷电感应 B.防直击雷 C.等电位连接 D.单独设置接地
5.（B ）金属材料的耐腐蚀性能可同玻璃相媲美，在环境温度下，可耐除氢氟酸外的其它酸。
A.钛 B.钽 C.镍 D.镉
6.容易滞后大、负荷变化较小、反应速度慢的调节系统，可选用（C ）。
A.比例调节 B.比例积分调节 C.比例微分调节 D.积分调节
7.调节对象的动态特性往往用（C）来表征。
A.衰减比 B.过渡时间 C.时间常数 D.余差
8.下列说法正确的是（ B）。
A. 在热电偶的回路中，温差电势比接触电势大。
B.正极的密度比负极的密度大。
C.在热电偶回路中引入第三种材料，若两端温度相同，则热电偶回路的总电势为零。
D.镍铬－康铜热电偶，分度号为k。
9.当热电偶的两根补偿导线极性接反时，二次仪表的指示会（ B）。
A.偏高 B.偏低 C.跑最大 D.跑最小
10.孔板倒装后，流量计示值会（B）。
A.升高 B.下降 C.不变 D.不确定
11.下列说法错误的是（D ）。
A. 承受压力的测温元件，都需保证其密封性。
B. 高温下安装的热电偶应尽可能保持垂直。
C.当被测介质流速过大时，测温元件应倾斜安装。
D.在管道中，感温元件的工作端应避开流速最大处。
12.下列说法错误的是（ D ）。
A. 隔爆系统不要求单独提供电源供电系统。
B. 一般DCS/PLC系统必须有两个地：安全保护地和仪表信号地。
C. DCS/PLC的供电一般有UPS提供。
D. 仪表信号的屏蔽电缆与安全保护地相接。
13. 下列属膨胀式温度计的是（A ）
A.   玻璃温度计 B. 热电偶   C. 热电阻   D. 红外线温度计
14.热电偶测温原理是基于（ C  ）
A热阻效应 B热磁效应 C热电效应 D热压效应
15. 当温度取源部件与工艺管道呈倾斜安装时，取源部件应（ B ）介质流向插入。
A、顺着   B、逆者   C、不受上述规定限制
16. 测温元件一般应插入管道（A）
A、5～10mm   B、越过管道中心5～10mm   C、100mm D、任意长
17. 调校压力表用的标准表，其绝对误差应小于被校表绝对误差的（B）
A.1/2     B.1/3   C.1/4   D.2/3
18. 浮球式液位计所测液位越高，则浮球所受浮力（ C ）
A.越大 B.越小 C.不变 D.不一定
19. 一台安装在敞口设备内最低液位下方的压力式液位变送器，为了测量准确，压力变送器必须采用（ B）
A.负迁移 B.正迁移 C.不迁移 D.X射线
20. 直通单座阀的特点是（ C ）
A.泄漏量大，不平衡力大 B.泄漏量大，不平衡力小
C.泄漏量小，不平衡力小 D.泄漏量小，不平衡力大
21. 公称通径用下列哪一个符号表示？（ A）
A.Dg     B.Mg     C.Pg     D.dg
22.热电阻、热电偶的屏蔽电缆应在（B ）接地。
A.控制室侧 B.现场信号源侧
C. 控制室侧和现场信号源侧均可
D. 不受上述规定限制
23.检验电Ⅲ型差压变送器的精度时，用0.2级的标准压力表测量它的差压，用0.1级的标准电流标测量它的输出，结果校得该表得误差为0.5％，则该变送器得精度为（ D）。
A.％＝0.55％ B. ％＝0.41％
C. ％＝0.54％ D.0.5％
24.若被测介质的实际温度为500℃，仪表的示值为495℃，则仪表的相对误差为（B）。
A. 1% B.－1% C. －1℃ D. －5℃
25．100℃时，下列哪种分度号的热电偶的毫伏值最大（ C ）
A.K B.S C.E D.B
26.电伴热带安装敷设时最小弯曲半径应不小于电伴热带厚度的（ B ）。
A.5倍 B.6倍 C.8倍 D.10倍
27.按保温设计要求，仪表管线内介质的温度应在（ B ），保温箱内温度宜保持在（ ）。
A.20～60℃，10～20℃ B.20～80℃，15～20℃
C.20～60℃, 15～20℃ D.20～80℃, 10～20℃
28.我国现形国家标准的防雷接地电阻规定为（ C ）Ω。
A.8 B.6 C.4 D.2
29.仪表防护中应用最广的不锈钢牌号为：（ D ）
A. 1Cr18Ni3Ti B. 1Cr18Ni9T
C. 1Cr18Ni3Mo D. 1Cr18Ni9Ti
30.引压管应尽量最短距离敷设，总不应超过（ C ），最短不少于（ ）。
A.60，3 B.60，4 C.50，3 D.50，4
31.镍铬－镍硅热电偶的分度号为（ A ），其测量范围为（ ）。
A. K，0～900℃ B. K，0～600℃
C. E，0～900℃ D. E，0～600℃
32.引压管的安装应保持垂直或与水平面之间成不小于（ B ）的倾斜度。
A. 1：5 B.1：10 C.1：15 D.1：20
33.控制高粘度、带纤维、细颗粒的流体，选用（ D ）调节阀最为合适。
A.蝶阀 B.角阀 C.直通双座阀 D.偏心旋转阀
34.对某PI控制系统，为了防止积分饱和，采用以下措施中的哪一条是不起作用的（ D ）。
A.采用PI-D调节器 B.采用高低值阻幅器
C.采用调节器外部积分反馈法 D.采用PI-P调节器
35.仪表及控制系统工作接地，从工程上可分为（ C ）与仪表信号接地。
A. 隔离接地 B.非隔离接地 C.屏蔽接地 D.电气保护接地
36、任何测量误差都可表示为（ B ）的代数和。
A. 系统误差与真值 B.随机误差与系统误差
B. C.随机误差与真值 D.测量值与随机误差
37、室内一控制柜的防护要求为防尘、防溅水，则防护等级为（ C ）。
A．IP63 B．IP65 C．IP54 D．IP65
38、IEC把危险区划分为（ A ）。
A．0区、1区、2区 B．1区、2区、3区
C．甲区、乙区、丙区 D．Ⅰ区、Ⅱ区、Ⅲ区
39、下列热电偶中热电势最大、灵敏度最高的是（ C ）型热电偶。
A．K B．S C．E D．R
40、调节器的比例度δ越大，则放大倍数Kc（ A ），比例调节作用就（ ），过渡过程曲线越（ ），余差也（ ）。
A.越小、越弱、平稳、越大 B. 越大、越强、不平稳、越小
C.越小、越弱、不平稳、越小 D. 越大、越强、平稳、越小
41、K热电偶补偿导线的正负极颜色分别为（ C ）。
A． 红、绿 B．红、蓝 C．红、黑 D．红、棕
42、以下常见的各种弹性原件中，测量范围最大的是（ C ）。
A． 波纹膜 B．挠性膜 C．波纹管 D．单圈弹簧管
43、校验压力表时，被校表的示值为50kPa，标准表的示值为49.5kPa，则被校表的相对误差为（ A ）。
A．△=（50-49.5）/49.5=1.01％ B．△=（50-49.5）/50=1.0％
C．△=（49.5-50）/49.5= -1.01％ D．△=（49.5-50）/50= -1.0％
44、仪表的精度级别指的是仪表的（ D ）。
A．基本误差 B．最大误差
C．允许误差 D．基本误差的最大允许值
45、用压力表测量开口容器液位时，液位的高低取决于：（ B ）
A．取压点位置和横截面大小 B．取压点位置和介质密度
C.介质密度和横截面大小 D.以上答案都对
46. 在外界条件不变的情况下，同一操作人员，用同一台仪表对同一个被测值进行多次测量，所得结果之间的接近程度是指（ C ）。
A.灵敏性 B.精确性 C.复现性 D.统一性
47、用于测量流量的导压管线、阀门组回路中，当正压侧阀门或导压管泄漏时，仪表指示（ A ）；当负压侧阀门或导压管泄漏时，仪表指示（ ）；平衡阀泄漏时，仪表指示（ ）；正压侧导压管全部堵死，负压侧畅通时，仪表指示（ ）。
A.偏小、偏大、偏小、跑零 B. 偏大、偏小、偏大、跑零
C.偏小、偏大、偏小、偏大、 D. 偏大、偏小、偏大、偏小
48. 安全栅接地汇流条与交流供电的中线始点相连的最简单可靠的方法是用导线连接，其连接电阻应小于（ B ）。
A.4Ω B. 1Ω C.20Ω D.5Ω
49. 仪表施工图中字母代号T为第一字母时的含义是温度，为后继字母的含义是（ C ）。
A.报警 B.变送 C.传送 D.分析
50. K型热电偶（镍铬－镍硅），其测量范围为（ B ）。
A.0～600℃ B. 0～900℃ C. 0～1000℃ D. 0～1200℃

三、多项选择题（共20个，可选10个，每题2分）
1、正确选择气动调节阀的气开（气关）式，应从（ABC ）几方面考虑。
A、在事故状态下工艺系统和相关设备应处于安全条件
B、在事故状态下尽量减少原材料或动力的消耗，保证产品质量
C、在事故状态下考虑介质的特性，如有毒、有害、易燃、易爆等
D、性能价格比
2、按误差数值表示的方法，误差可以分为（ABC ）。
A 绝对误差   B相对误差   C引用误差   D 系统误差
3、用一只标准压力表来标定A、B两块就得压力表，标准压力表的读数为1Mpa,A、B两块压力表的读数为1.01Mpa、0.98Mpa,求这两块就地压力表的修正值分别为（B ）和（ D）。
A、－0.01   B、0.01   C、0.02   D.-0.02
4、以下说法正确的有（BD）
A.其绝对误差相等，测量范围大的仪表精度高
B. 其绝对误差相等，测量范围大的仪表精度低
C、测量范围相等其绝对误差大的仪表精度高
D. 测量范围相等其绝对误差小的仪表精度高
5、下面关于流化床内测压点的反吹系统注意点，正确的是（AD）
A.反吹点应尽量靠近测压点 B.反吹点应尽量远离测压点
C. 差压变送器最好安装在取压点的上方
D、差压变送器最好安装在取压点的下方
6.标准节流装置得取压方式主要有（BD）。
A.损失取压 B.法兰取压 C.理论取压
D.角接取压 E.任意取压
7.下列控制系统中，哪些是闭环控制（ABD ）。
A.定值控制 B.随动控制 C.前馈控制 D.程序控制
8．下列换算关系正确的是（AC）。
A.表压＝绝压－大气压 B.表压＝大气压－绝压
C.真空度＝大气压－绝压 D. 真空度＝绝压－大气压
9.某容器内的压力为1MPa,为了测量它，应选用量程为（BC）的工业压力表。
A．0～1 MPa B. 0～1.6 MPa C. 0～2.5MPa D. 0～4.0MPa
10、调节阀的选型包括对（ ABC ）的选择。
A． 调节阀流量特性 B．调节阀结构形式
C．调节阀开闭形式 D．调节阀的行程
11、以下各单位不属于SI制基本单位的有（ CD ）。
A． 米 B．开尔文 C．赫兹 D．摄氏度 E ．安培
12、以下属于强检范围的监测装置有（ ACD ）。
A． 企业司最高计量标准 B．做出厂产品质量检验的色谱
C．汽包上的压力表 D．进出企业物料结算的电子汽车衡
13、下列关于双金属的描述，正确的有（ ABD ）。
A．固体膨胀式工作原理 B．适合测量中、低温介质
C．WSS-401是径向型 D．轴向型是指指针盘与保护管成垂直方向连接。
14、下列关于热电阻的描述，不正确的有（ ABD ）。
A． 作为测量敏感元件的电阻材料，要求电阻温度系数小。
B． 制造热电阻的材料主要有铂、铜、镍和锰。
C． 铜热电阻与铂热电阻相比，其主要优点是铜电阻温度系数大。
D． 热电阻主要测量-200～+1600℃范围内的温度。
15、我国的法定计量单位，包括（ ABCD ）。
A．国际单位制的基本单位 B．国际单位制的辅助单位
C．国际单位制中具有专门名称的导出单位 D．国家选定的非国际单位制单位
16、自控电缆原则上不允许有中间接头，实在没办法时，可采用（AB ）方法。
A．压接 B．加分线盒和接线盒 C．焊接 D．拧绞后用胶带缠好
17、以下对误差的描述，正确的有（ ABC ）。
A．绝对误差有单位和符号
B．绝对误差符号相反的值称为修正值
C．相对误差通常以百分数表示，有正负之分
D．误差按仪表使用的条件来分，可分为系统误差、偶然误差盒疏忽误差。
18、某容器内的压力为1.0MPa，为了测量它，可选用量程为（ BC ）的工业压力表。
A．0～1.0MPa B．0～1.6MPa C．0～2.5MPa D．0～4.0MPa
19、下列控制系统中，哪些是闭环控制：（ ABD ）
A．定值控制 B．随动控制 C．前馈控制 D．程序控制
20. 仪表调校的主要内容为（ABC）。
A. 调零点 B. 调量程 C. 调线性 D.调比例度

四、判断题（共40个，可选20个，每题0.5分）
1.低频信号接地的原则是单点接地，对接地电阻没有特殊要求。（√ ）
2.纯钛的耐腐蚀性能，一般比钛合金更好。（ √ ）
3.石棉绳主要用于大型阀门或转动轴上作密封填料。（ ×）
4.K型热电偶得补偿导线绝缘层着色为正极为红色，负极为蓝色。（ × ）
5.气开式调节阀就是随信号压力增加而阀杆行程增大，气关式调节阀就是随信号压力增加而阀杆行程减小。（×）
6.如果孔板安装时直管段不够，流量变送器不会产生波动，因为它不是造成变动得原因。（√ ）
7.热电偶补偿导线短路，二次仪表将显示短路处的环境温度。（ √ ）
8.用孔板测流量，孔板装在调节阀前是不合理的。（ × ）
9.比例度就是放大倍数。（ × ）
10.椭圆齿轮流量计得进出口差压增大，泄漏量增大；流体介质得粘度增大，泄漏量减小。（ √ ）
11.调节低压差、大流量气体，可选用蝶阀。（ √ ）
12.测量值小数点后的位数愈多，测量愈精确。（ × ）
13.灵敏度数值较大，则仪表越灵敏。（ √ ）
14.温度变送器是用来测量介质温度的。（ × ）
15.电磁流量计的输出电流与介质流量有线性关系。（ √ ）
16.浮球式液位计的液位示值与被测介质的密度有关。（ ×）
17.铜电阻的测温范围比铂电阻测温范围宽。（ × ）
18.在串级调节系统中，主回路是个随动系统，而副回路是个定值调节系统。（× ）
19.浮筒式液位计测量液位时的最大测量范围就是浮筒的长度。（ √ ）
20.涡轮流量计具有精度高、量程宽、刻度线性的特点。（ √ ）
21.引用误差也称相对折合误差或相对百分误差，其特点是无量纲、无正负之分，能比较确切地反映仪表的准确程度。（ √ ）
22.安装椭圆齿轮流量计可以不需要直管段。（ √ ）
23．电磁流量计不能测量气体介质流量。（ √ ）
24.标准仪器的准确度等级一般要超出被测对象准确度等级1～2个等级，量程范围一般应超出被测量量程的110％。（×）
25.质量流量计不需要直管段。（√）
26.蝶阀适用于悬浮物流体、大流量气体、低压差的场合。（ √ ）
27.热电偶的补偿导线起温度补偿作用，所以热电偶必须通过补偿导线连接到控制室内的仪表端子上。(× )
28.环室与孔板有“+”号的一侧应在被测介质流向的上游侧。（ √ ）
29.高温下安装的热电偶应尽可能保持垂直，以防在高温下护套管产生形变。（ √ ）
30.当调节过程不稳定时，可增大积分时间或加大比例度，使其稳定。（ √ ）
31.均匀控制系统的调节器参数整定可以与定值控制系统的整定要求一样。（ × ）
32.孔板倒装后，流量计示值增大。（× ）
33.两处接地比一处接地可靠。（× ）
34.Y-100是指量程为0～1.0MPa的压力表。（ × ）
35.调节阀由阀杆、阀芯、阀座三部分组成。（ × ）
36.电磁流量计适用于气体、蒸汽、石油制品等介质的流量测量。（× ）
37.用电容式液位计测量导电液体的液位时，液位变化，相当于电极面积在变化。（ √ ）
38.Pt100的含义是在0℃时热电阻的阻值为100Ω。（ √ ）
39.超声波液位计可测量腐蚀性、高粘性、易燃性、易挥发及真空场合。（ × ）
40.接地工程的效能可简单地用接地电阻的大小来表征。（ ×）

五、简答题（共12题，可选6题,每题5分）
1.测量设备的防腐蚀措施有哪些？
答：（1）合理选择材料 针对性地选择耐腐蚀金属或非金属材料来制造仪表的零部件，是工业仪表防腐蚀的根本办法。
（2）加保护层 按照保护层的材料和成型原理不同，可分为金属保护层，非金属保护层，非金属保护膜；
（3）采用隔离液 是防止腐蚀介质与仪表直接接触的有效方法。隔离液必须既不与被测介质互溶和起化学作用，也不能对仪表测量部件有腐蚀。
（4）膜片隔离 利用耐腐蚀的膜片将隔离液或填充液与被测介质加以分离，实现防腐目的。
（5）吹气法 用吹入的空气（或氮气等惰性气体）来隔离被测介质对仪表测量部件的腐蚀作用。

2.画出自动调节系统方块图。
答：
调节装置
执行器
调节对象
检测元件、变送器
扰动
测量值
偏差
给定值
被调参数

3.简述三阀组的起动顺序。
答：1）打开正压阀；
2）检查二次阀和排污阀应关闭，平衡阀应关闭；
3）稍开一次阀，然后检查导压管、阀门、活接头等，如果不漏就把一次阀全开；
4）分别打开排污阀，进行排污后，关闭排污阀；
5）拧松差压室丝堵，排除其中的空气；
6）待导压管内充满凝结水后方可起动差压变送器；
7）起动差压变送器的顺序：打开正压阀，关闭平衡阀，打开负压阀。

4. 集散控制系统的基本结构包括哪几部分，各部分的作用是什么？
答：集散控制系统的基本结构包括（1）分散过程控制装置，(2)操作管理装置(操作站)，(3)通信系统三部分。
各部分的作用：(1)在分散过程控制装置内，进行模拟量与数字量的相互转换，完成各种控制算法，对输入与输出量进行有关的软件滤波及其它一些运算；(2)操作人员通过操作管理装置了解生产过程的运行状况，并通过它发出操作指令给生产过程，生产过程的各种参数在操作管理装置上显示，以便于操作人员监视和操作；(3)通信系统为分散过程控制装置和操作管理装置之间的桥梁，完成数据的传递和交换。

5. 为减少和防止震动对仪表元件及测量精确度等的影响，可采取什么措施？
答；（1）增设缓冲器或节流器。缓冲器可以是一个空的容器，它装在取压点与检测仪表之间，脉动的压力通过缓冲器后，气压得到平稳，从而减小被测介质的脉动造成的影响。节流器通常可用限流孔板，通过节流孔形成的阻力可以减少气相或液相介质压力的脉动。
（2）安装橡皮软垫吸收震动。在仪表支撑面上加入橡皮或者仪表采用弹簧连接后再固定在支架上，也可采用将整个仪表盘用防震橡皮垫圈固定在基础上的方法。
（3）加入阻尼装置。采用阻尼装置和阻尼阀组成阻容环节，能有效地减小介质的脉动。
（4）选用耐震的仪表。在设计选型时选用考虑振动因素，直接选用耐震仪表，从根本上解决振动问题。

6. 在自动控制中，对均匀调节的动态特性要求有哪些？
答：（1）表征前后供求矛盾的两个参数均是变化的；
（2）表征前后供求矛盾的两个参数的调节过程应是缓慢变化；
（3）前后互相联系又互相矛盾的两个参数应局限在允许的范围内变化。

7.什么是经验凑试法？有何特点？
答：经验凑试法是根据经验先将调节器参数置于一定数值上，然后通过不断观察过渡过程曲线，逐渐凑试，直到获得满意的调节器参数值为止。
这种方法很简单，应用广泛，特别是外界干扰作用频繁、记录曲线不规则的控制系统，采用此方法最为合适。但这种方法主要是凭经验，有一定的主观性，整定过程较为费时，整定质量因人而异。

8.画出调节阀的四种流量特性曲线。
答：

9. 请回答仪表维修维护工作的主要内容有哪些？
答：（1）仪表内外的日常清洁卫生工作是维护中的重要一环。
（2）要严格按照规定的巡回检查路线定时检查仪表系统。
（3）做好仪表的定期保养和示值比对工作。
（4）及时排除仪表故障。
（5）认真填写仪表校验记录及维护工作记录，配合做好技术资料归档工作。
（6）配合生产工艺开、停车。

10. XV07005是控制合成路气压缩机入口分离液位控制阀，该阀是一个两位式控制阀，在正常情况下液位不能过高但也不能排空，所示请用与、或、非完成图中所示的联锁系统程序。图中：LT 07001表示液位测量值，LSH07001表示液位高触点，LSL07001表示液位低触点，LV07001表示两位控制阀。
LT070011
LSH07001
LSL07001
联锁系统
LV07001

注意：下图例分别表示与、或、非，左边是输入端，右边是输出端
与
或

答：

11. 在信号报警系统中，有哪些基本的工作状态？
答：（1）正常状态――此时没有灯光或音响信号；
（2）报警状态――当被测工艺参数偏离规定值或运行状态出现异常时，发出灯光、音响信号，以示报警；
（3） 确认状态――值班人员发现报警信号以后，可以按一下“确认”按钮，从而解除音响信号，保留灯光信号，所以“确认”又称为“消音”状态。
（4） 复位状态――当故障排除后，报警系统恢复到正常状态，有些报警系统中，备有“复位”按钮。
（5）试验状态――用来检查灯光和音响回路是否完好，注意只能在正常状态下才能按下“试验”按钮，在报警状态下不能进行试验，以防误判断。“试验”也称为“试灯”状态。

12.阀门定位器的作用有哪些？
答：
（1）改善调节阀的静态特性，提高阀门位置的线性度；
（2）改善调节阀的动态特性，减少调节信号的传递滞后；
（3）改变调节阀的流量特性；
（4）改变调节阀对信号压力的响应范围，实现分程控制；
（5）使阀门动作反向。

六、计算题（共4题，可选2题，每题5分）
1. 用差压变送器测流量，差压△P＝25kPa,二次表量程为0～200t/h，计数器在满量程时每小时走1000个字，变送器输出电流为4～20mA。求：
（1） 流量为80t/h、100t/h对应的△Px值和电流值？
（2） 在上述情况下，计数器每小时走的字数和每个字所表示的流量数？
答：根据差压流量公式qm=k

2. 如图所示，用差压变送器测量闭口容器的液位。已知h1＝50cm，h2＝200cm，h3＝140cm，被测介质的密度ρ＝0.85g/cm3，负压管内的隔离液为水，1mmH2O＝9.807Pa，求变送器的调校范围和迁移量。

答：量程
当液位最低时，变送器正、负压室的受力为

于是仪表的迁移量为
因，故为负迁移。
仪表的调校范围为：-6577～(-26577+16671.9) Pa 即：-6577～-9905 Pa

3. 某人将镍铬－镍硅补偿导线极性接反，当电炉温度控制于800℃时，若热电偶接线盒温度为50℃，仪表接线板处温度为40℃，问测量结果和实际相差多少？(分度表如下：)
温度(℃)
0
10
40
50
693
702
780
800
864
热电势(mV)
0
0.397
1.612
2.023
28.818
29.229
32.453
33.275
34.887
答：如补偿导线接反，则仪表电势为：
E(800,40)=E(800,0)-E(50,0)-[E(50,0)-E(40,0)]=33.275-2.203-2.203+1.612=30.841mV
但仪表的示值仍按正常接法指示，即E(800,40)=E(t,0)-E(40,0)
即：30.481= E(t,0)-1.612 则：E(t,0)=32.453mV
查表得：t=780℃
即比实际800℃指示低了20℃。

4.双法兰差压变送器检测两种分层液体的界面如下图所示。ρ1＝0.6g/cm3，重液体密度ρ2＝0.8g/cm3，上下法兰安装距离HB=4m，最低界面HA=1m，最高界面H=2m，毛细管介质ρ0＝0.95g/cm3。试分析：
⑴变送器量程范围为多少？
⑵是否需迁移，迁移量是多少？
⑶上下法兰确定后，变送器的位置可否任意安装？

答：

七、问答题（共6题，可选3题,每题10分）
1.差压变送器的故障多数是零点漂移和导压管堵塞，请简述在现场检查零点与变化趋势的步骤。
答：（1）零点检查。关闭正、负截止阀，打开平衡阀，此时电动差压变送器输出电流应为4mA，气动差压变送器输出气压应为0.02MPa。
（2）变化趋势检查。零点检查后，各阀门恢复原来的开表状态，打开负压室的排气排污阀，此时变送器的输出为最大，即电动差压变送器输出应为20mA，气动差压变送器输出信号应为0.1MPa，若只打开正压室排污阀，则输出为最小，即电动差压变送器输出应为4mA，气动差压变送器输出信号应为0.02MPa.在打开排污阀时，被测介质排出很少或没有，则说明导压管有堵塞现象，需设法疏通。
（3）对于测量蒸汽的差压变送器，在排污时会将导压管内的冷凝液放掉，故应等待一段时间，待导压管充满冷凝液后，再开表投运。
（4）操作时，尤以操作差压变送器的三阀组为重要，对于正确差压变送器、充隔离液的差压变送器，要防止冷凝液和隔离液因操作三阀组不当而引起跑掉，导致仪表无法正常工作。

2. 确定调节阀口径的步骤是什么？
答：（1）确定计算流量――根据生产能力、设备负荷及介质状况，确定Qmax和Qmin ；
（2）确定计算压差――根据系统特点选定s值，然后确定计算压差；
