风管漏光漏风量测试

测
试
方
案

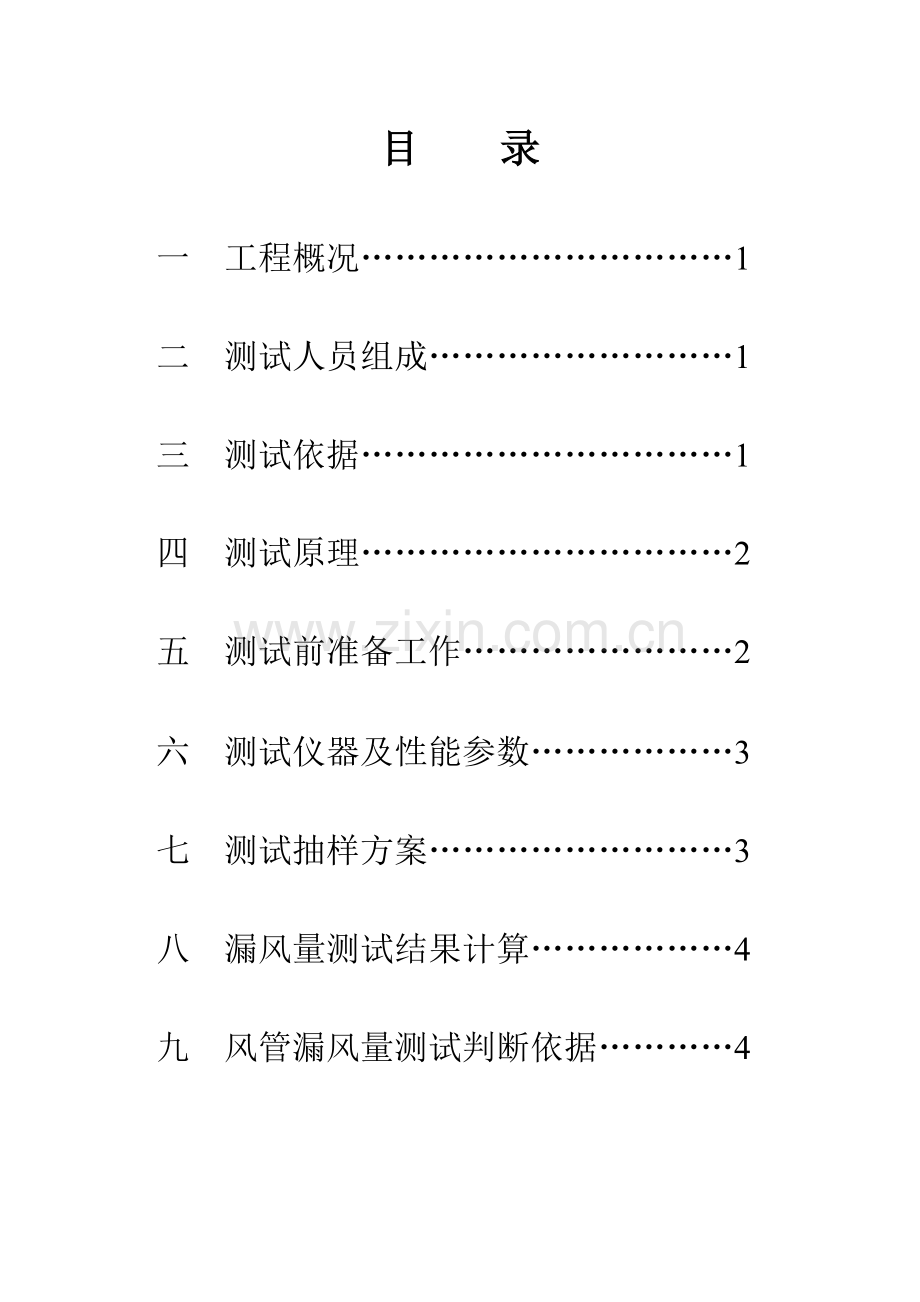

目 录

一 工程概况……………………………1

二 测试人员组成………………………1

三 测试依据……………………………1

四 测试原理……………………………2

五 测试前准备工作……………………2

六 测试仪器及性能参数………………3

七 测试抽样方案………………………3

八 漏风量测试结果计算………………4

九 风管漏风量测试判断依据…………4

一． 工程概况
本工程共有29个空调系统，其中14个为低压空调系统；15个为中压空调系统；
二． 测试人员
测试人员： 现场配合人员若干
三．施工依据
1、中华人民共和国国家标准《通风与空调工程及验收规范》（GB50243-2023）
2、《建筑设备施工安装图集通风与空调工程》91SB6
3、在不违反国内标准及配合国情下同时参照DW144及SMACNA标准。
4、规格说明书及施工图纸。
四．测试原理
1、漏光法检测
1、1漏光法检测是应采用光线对小孔的强穿透力，对系统风管严密限度进行检测的方法。
1、2检测应采用品有一定强度的安全光源，光源可采用不低于100W带保护罩的低压照明灯，或其它低压光源。
1、3系统风管漏光检测时，其光源可置于风管内侧或外侧，但相对侧应为暗黑环境。检测光源应沿被检测部位与接缝作缓慢移动，在另一侧进行观测，当发现有光线射出，则说明查到明业漏风部位，并作好记录。
1、4系统风管宜采用分段检测，汇总分析的方法，被检测系统风管不应有多处条缝形的明显漏光。底压系统风管每10m接缝，漏光点不应超过2处，且100m接缝平均不应大于16处；中压系统风管每10m接缝，漏光点不应超过1处，且100m接缝平均不应大于8处为合格。
1、5漏光检测中发现的条缝隙形漏光，应进行密封解决。
2、 漏风法检测
2、1 在抱负状态下向一个密闭容器注入气体，保持容器内压力恒定，此时注入的气体流量与密闭容器的泄漏量相等。
2、2将漏风测试仪风机的出风口用软管连接到被测试的风管上，该段风管除和测试装置用软管连接以及从上面引出一根风管测压管外，其余接口均应堵死。当启动漏风检测仪并逐渐提高风机转速时，通过软管向风管中注风，风管内的压力也会逐步上升。当风管达成所需测试的压力后，调检测仪的风机转速，使之保持风管内的压力恒定，这时测得风机进口的风量即为被测风管在该压力下的漏风量。
五．测试前准备工作
1、 风管漏光测试
测试前依据规范规定先对被测风管做漏光测试，检查风管的气密性并作相应解决。
2、 风管封堵
被测风管所有开口处用盲板封堵，风管系统较大可分段封堵测试，中压风管加压至1000Pa，则单次测试封堵的表面积不宜超过150m2。
3、 测试接口准备
选择其中一块盲板（该处应便于测试操作），在盲板上制作一个Ф75*150mm的加压连接管，另在该盲板上与该连接管相距约400mm的地方打一个Ф8mm测压孔，备好密封胶。

六．测试仪器及性能参数
测试仪器：风管漏风量测试仪
型号：Q89
测试漏风量范围：3L/s~132L/s
测试压力范围：0～2023Pa
漏风仪电机转速：0～10000r/min
漏风测试仪提供4种规格的进口流量管（A、B、C、D），各规格测试流量分别为：
A型：30L/S~132L/S
B型：20L/S~80L/S
C型：10L/S~42L/S
D型：3L/S~16L/S
测试时，根据风管大小进行漏风量估计，选择一个合适的流量管。假如漏风仪所提供的四种流量管所能提供的压力达不到所规定的风管测试压力值，根据规范可以减少测试压力，通过换算公式计算，得出规定测试压力下的漏风量。换算公式如下：

Q1－测试仪能达成的漏风量
P1－测试仪能达成的测试压力
Q2－风管规定的测试压力下的漏风量
P2－风管规定的测试压力
七．测试抽样方案
1 、 a 低压系统风管的严密性检查应采用抽检，抽检率为5%，且不得少于1个系统。在加工工艺得到保证的前提下，采用漏光法检测。检测不合格时，应按规定的抽检率做漏风量测试。
b 中压系统风管的严密性检查，应在漏光法检测合格后，对系统漏风量测试进行抽检，抽检率为20%，且不得少于1个系统。
3 、 根据本工程的实际情况，各级别的系统风管抽检数量分别为：低压系统风管 1个，中压系统风管 1个。
八．漏风量测试结果计算
1、 Q89测试仪进口流量管计算公式：
A型： L/S
B型： L/S
C型： L/S
D型： L/S
式中 Q － 进口流量管进口流量，单位L/S
－ 进口流量管进口负压，单位L/S
2、 漏风量测试结果公式：

（i=A，B，C，D）
式中 Q － 被测风管单位面积漏风量，单位：m3/h.m2
F － 被测风管段的总面积，单位：m2
Q总 － 被测风管总的漏风量，单位：m3/h
Q示 － 刻度尺指示值，单位：L/s
Ki － 修正系数，单位：常数
九．风管漏风量测试判断依据
中压矩形风管
低压矩形风管
式中QM、QL － 系统风管在相应工作压力下，单位面积风管单位时间内的漏风量，单位：m3/h.m2
P － 风管系统的工作压力，单位：Pa
满足以上规定则为合格，否则必须找出漏风部位，做好标记，修补竣工后，重新测试，直至合格。
