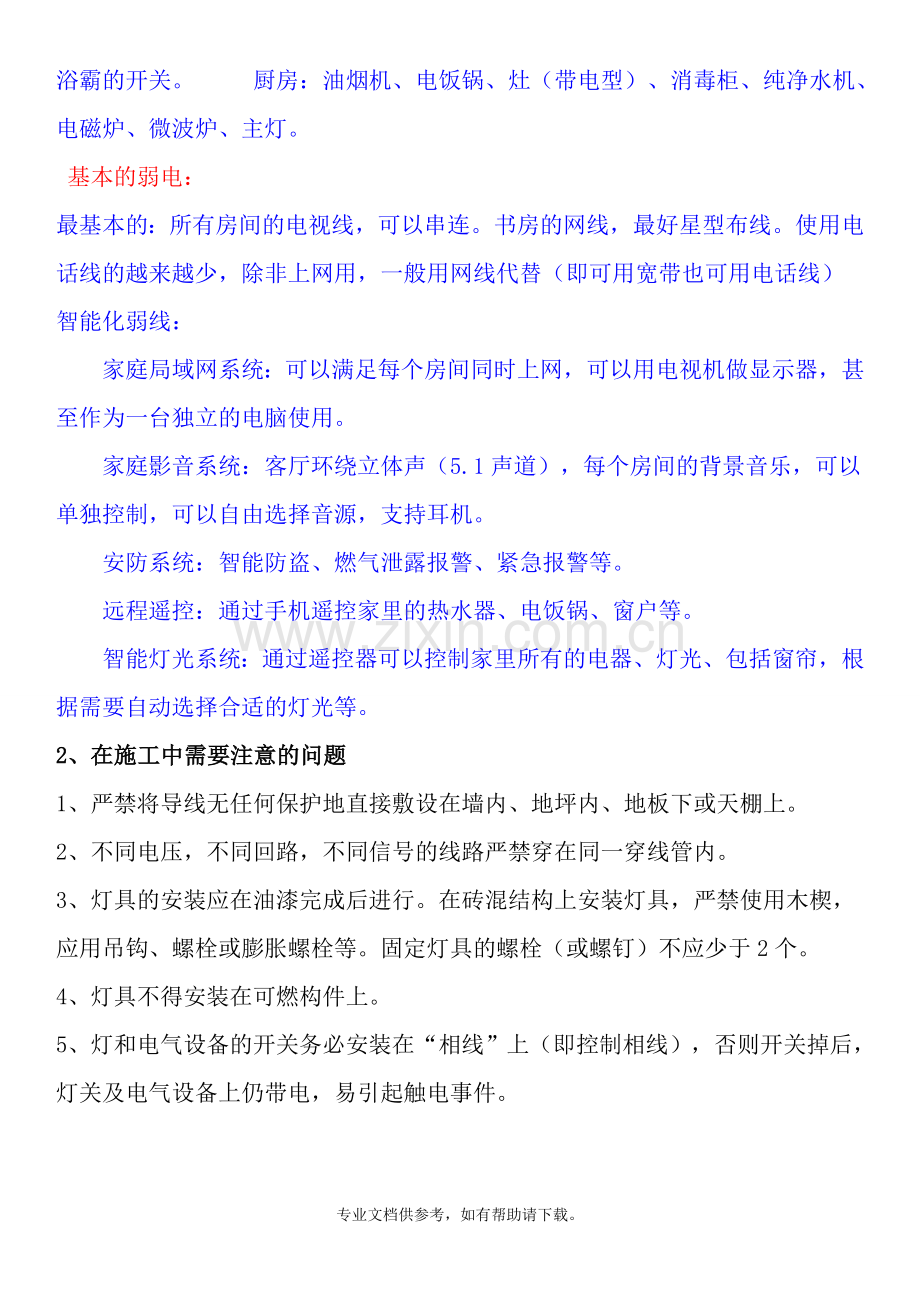

水电安装基础知识介绍下水电部分组成电气（强电、弱电）主要是电气装置、布线系统和用电设备、防雷接地系统；电气装置：指变压器、高低压配电柜及控制设备；布线系统：电线、电缆、桥架、线槽和导管；用电设备：发动机、电加热器、照明及灯具等；防雷接地系统：接闪器（避雷针、避雷网、避雷带）接地电阻测试点；弱电系统：电视信号工程、通信工程、智能消防工程、音响工程、综合布线工程电视信号工程：电视监控系统，有线电视；通信工程：数据（计算机网络）语音（电话）；智能消防工程：火灾自动报警工程音响工程；背景音乐广播综合布线工程；主要用于计算机网络给排水系统：生活给水系统、生活排水系统、雨水系统、消火栓系统、喷淋系统、喷雾系统；讲一下简单的水电部份1、 基础部分的强电：客厅：主灯、射灯、灯带、电视插座、闭路线插座、DVD音响等插座、空调（柜机）插座、电话插、其他电器插座。 餐厅：冰箱、饮水机、火锅插座、主灯、射灯等。 卧室：网线、电话线、电视线、电视插座、双控主灯、床头柜插座（手机充电、台灯用）。 书房：网线、电话线、闭路线（广电宽带ADSL及看电视用） 卫生间：既热型热水器插座、电热水器插座、插座带开关（面池旁、控制镜前灯及电吹风的插座）、浴霸的开关。 厨房：油烟机、电饭锅、灶（带电型）、消毒柜、纯净水机、电磁炉、微波炉、主灯。 基本的弱电：最基本的：所有房间的电视线，可以串连。书房的网线，最好星型布线。使用电话线的越来越少，除非上网用，一般用网线代替（即可用宽带也可用电话线）智能化弱线： 家庭局域网系统：可以满足每个房间同时上网，可以用电视机做显示器，甚至作为一台独立的电脑使用。 家庭影音系统：客厅环绕立体声（5.1声道），每个房间的背景音乐，可以单独控制，可以自由选择音源，支持耳机。 安防系统：智能防盗、燃气泄露报警、紧急报警等。 远程遥控：通过手机遥控家里的热水器、电饭锅、窗户等。 智能灯光系统：通过遥控器可以控制家里所有的电器、灯光、包括窗帘，根据需要自动选择合适的灯光等。2、 在施工中需要注意的问题1、 严禁将导线无任何保护地直接敷设在墙内、地坪内、地板下或天棚上。2、 不同电压，不同回路，不同信号的线路严禁穿在同一穿线管内。3、 灯具的安装应在油漆完成后进行。在砖混结构上安装灯具，严禁使用木楔，应用吊钩、螺栓或膨胀螺栓等。固定灯具的螺栓（或螺钉）不应少于2个。4、 灯具不得安装在可燃构件上。5、 灯和电气设备的开关务必安装在“相线”上（即控制相线），否则开关掉后，灯关及电气设备上仍带电，易引起触电事件。6、 用电系统有两种保护方式：接地保护和接零保护，我国目前一般采取的是接地保护方式。注意，同一系统中，严禁同时采取两种保护方式，否则会造成安全事故。7、 禁止在床头使用移动开关。如果灯具是使用螺口灯头，则螺口灯头的中心簧舌应接控制相线。8、 各线路接口处应光滑、连板连接应牢固。电源进线盒接口盒部位应加保护圈（锁紧螺母）保护。9、 为了将来导线的更新和维护，埋在墙、地下或天棚的穿线管，其转弯处弯头的弧度（即冷弯半径）应是穿线管直径的510倍。10、 禁止在穿线管内连接导线，即若导线长度不够需接长时，导线的接头处不能在穿线管内，一般应在开关、插座、灯头盒等接线盒内接线。11、 穿线管应选择一定的大小（粗细），不但要能使导线穿得进，而且要留有足够的空隙，使导线在通过大电流时产生的热量能散发掉。一般导线的截面积与穿线管截面积之比为1/31。严禁导线把穿线管堵实。和我们下面的图3是一样的。12、 给水管可采用PP-R管、铜管等。13、 暗敷给水管道必须严格检查所有连接部位是否安装紧密、牢固，走向正确，再做水压试验，试水一段时间后方可隐埋。试压指数一般为0.8mpa1.0mpa之间适宜。14、 排水管横向管道应有一定的坡度，承插口连接严密，确保无渗漏。固定管道的支架、吊卡间距合理、牢固。15、 卫生器具的安装位置应准确，支、托架安装平整、牢固。地漏应安装在地面的最低点，且凹入地面5mm。坐便器与地面或管口的连接密封用油泥或硅胶，不宜使用水泥，水泥会膨胀造成坐便器底部裂缝损坏。16、 冷、热水龙头中的热水龙头应安装在左侧。电热水器应有接地保护装置，初用时应排除胆内空气，注满水后方可通电启动。17、 电路改造设计与智能家居设计：（下面图的11图一样）为了方便，一般是火线为红色、控制线为黄色、零线为蓝色、地线为黄绿双色线。布线要遵循的原则：布线原则1：强弱电的间距要在20-50公分。布线原则2：强弱电更不能同穿一根管内布线原则3：管内导线总截面面积要小于保护管截面面积的40%，比如20管内最多穿4根2.5平方的线，布线原则（4）：长距离的线管尽量用整管，布线原则（5）：线管如果需要连接，要用接头，接头和管要用胶粘好布线原则（6）：如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修布线原则（7）：当布线长度超过15米或中间有3个弯曲时，在中间应该加装一个接线盒，因为拆装电线时，太长或弯曲多了，线从穿线管过不去。布线原则：空调插座安装应离地2米以上，电线线路要和煤气管道相距40公分以上布线原则（9）：空调插座安装应离地1.8米至2米布线原则（10）：插座安装应离地30公分高度布线原则（11）：开关、插座面对面板，应该左零右火布线原则（12）：家庭装修中，电线只能并头连接，绝对不是我们平时随便一接就OK那么简单布线原则（13）：接头处采用按压接线法，必须要结实牢固布线原则（14）：接好的线，要立即用绝缘胶布包好布线原则（15）：你家装修过程中，如果确定了火线、零线、地线的颜色，那么任何时候，颜色都不能用混了。 布线原则（16）分组布线布线原则（17）：完工交电路图，以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。水的规范施工原则给水一、给水施工原则施工原则（1）：水管最好走顶不走地，因为水管安装在地上，要承受瓷砖和人在上面的压力，有踩裂水管的危险。另外，走顶的好处在于检修方便。就是工价很高的，一般人不采用。施工原则（2）：开槽深度，冷水埋管后的批灰层要大于1厘米，热水埋管后的批灰层要大于1.5厘米施工原则（3）：冷热水管要遵循左热右冷，上热下冷的原则（中对中15公分）施工原则（4）：施工原则（5）：封槽前，要用管卡固定，冷水管卡间距不大于60厘米，热水管卡间距不大于25厘米施工原则（6）：水平管道管卡的间距，冷水管卡间距不大于60厘米，热水管卡间距不大于25厘米施工原则（7）：冷热水管管头的高度应在同一个水平面上。施工原则（8）：水管安装好后，应立即用管堵把管头堵好，如果有杂物掉进去，那就有麻烦了！施工原则（9）：水管安装完成了，千万不要忘记打压测试啊，打压测试就是为了检测所安装的水管有没有滲水或漏水现象，只有经过打压测试，才能放心封槽。施工原则（10）：打压测试时，打压机的压力一定要达到0.6以上，等待2030分钟以上，如果压力表的指针位置没有变化，就说明所安装的水管是密封的，可以放心封槽了施工原则（11）：下水管虽然没有压力，也要放水检查，仔细检查是否有漏水或滲水现象水施工中如果有滲水现象，哪怕很微弱，也一定要坚持返工，绝对不能含糊！18、 主料的介绍： 电线：有2.5平方管，一般用在照明、普通插座上。4平方线用在空调线上和厨房里（因为厨房的电器比较多）。还有护套线（两根线外面再有层绝缘皮的那种）：一般在顶面走线时使用，因为顶面不能开槽。吊顶内走线还是用PVC管加铜芯线PVC管：有两种，一种为硬质的管，一种为软管（PVC阻燃管）。软管一般用在吊顶上，现在大多装饰公司不再使用软管，因为不能来回抽线。关于PVC硬管，也分为三种（重型、中型、轻型），重型管一般用在现浇混凝土里，因为需要用震动棒等工具，重型管可以经得起压力。在家庭装饰布线来说：一般轻型管就满足要求了。 质量要求：硬质PVC管也不能太软，验收的时候用手捏一下，看能不能捏扁，能捏扁的管在地面走线时，容易被人走来走去把线管踩扁。电路改造用料：电线、线管、螺接、直接、窝簧、分线盒、底盒、电工胶布等。水电材料的要求（PP-R 管）水管的分类： 1、普通pp-r：热熔管材，现在大多装饰普遍使用的管材。经济实惠、施工方便，可走暗管，寿命长等特点。推荐材料：金德、金牛、伟星、水路改造的高度及各区域的设计：各出水口的高度要求：（根据业主的要求还可适当调整） 台盆：5040 CM 淋浴器：120 CM（根据业主的身高适当调整） 马桶：2030 CM洗衣机：110 CM左右。 电热水器：170 CM燃气热水器：130140CM各个区域的设计： 阀门最好留在橱柜下方或台式面池里，方便使用又不影响美观。 厨房：洗菜池冷热水、纯净水进出水、燃气热水器的进出水。 卫生间：淋浴、拖把池、面池、马桶。 主卧卫生间：面池用既热型的热水器、淋浴热水可以从厨房引来、还有马桶等。 洗衣间：有个上水，有个下水。 施工工艺： 1、弹线，确定各开关、电器具位置、布线方式及走向。 2、切割线槽必须横平竖直，线管入墙深度必须要留砂浆抹灰空间（35），切割墙面容易炸裂，切割后要粘贴，做湿水并打毛。若切割空心砖则不宜太深。 3、暗盒安装高度：开关1400；普通插座300；空调（柜机同普插）、热水器1800；厨房普通插座1300（专用插座根据实情决定）。 4、布线必须套PVC阻燃管，管内配线截面积不大于40%，强弱电必须分管配线，套管转角必须用弯管器弯角。线管必须用锁扣入盒，强弱电间距200。管线应固定牢靠，所有电线必须套管（减力墙梁柱可使用其他线管）。 5、大功率家用电器应单独排列。普插线路、照明线路、空调线路要分开空开控制，暗盒里的每路线应留线头200。 6、灯具安装的必须牢固，筒灯、射灯必须盖住开孔。开关、插座面板必须方正贴墙无缝。 7、普通照明电路线径2.5（多股、单股均可），空调、浴霸等大功率电器线径4。 8、套管配线颜色分明，无接头（相线为红色、零线为黑色、地线为双色线），插座右相线、左零线、中地线。（口令左零有火） 9、电气用具、开关、插座应距燃气管（具）、热水管（具）500以上。 10、大型吊灯必须用膨胀螺栓固定。 11、导线间和导线对地间电阻必须大0.5M。 12、原则上三室两厅不得超过400m管线，复式楼不得超过600m管线，每平方米不得超过4m线管（按使用面积计算）。 13、浴室内所有插座必须用防水插座。 14、一般对进户配电箱不进行任何改动，若需要改动，请业主与物业直接沟通。水电安装：水电安装是家装至关重要的隐患问题，所以在施工中千万不要怕麻烦。1、水管管路开槽：施工方法、先弹线，再开槽。管路开槽按要求必须是平行线与垂直线(如有水电施工图的对照施工图更好)。须平行走线的管路一律控制在60-90厘米高(从地面算起)，有水龙头的管路必须垂直。深度控制在4厘米。线槽开好后施工负责人记好开槽管路尺寸、位置。方便以后洁具安装时知道管路的位置。 2、水路管道安装：用材要求、PPR管、铝塑管。三年前大多数用户买铝塑管，这两年用PPR管用户的比较多。管道又分冷水管与热水管专用。暗藏管道杜绝使用镀锌铁管。首先，通过施工图施工人员与业主商量水域位置与使用功能。安排水电师傅排放安装好所有的水龙头及用水位置。如有施工图可根据施工图安排放置。施工图水路功能久缺不到位的，和业主沟通增加水路使用功能。 3、水路管道检查：水路管道检查至关重要，这相关以后的水路安全隐患问题。我们通常用试压的方法做管道检查。试压是管道检查渗漏的方法之一，先用赌头将所有内丝赌死。用压力表打压(家装一般12个压)试水。打压之后检查所有管道所有接头。第二种方法就是上了赌头之后，打开水闸二天二夜，第三天检查所有接头。本人一般采取前面那种方法。 4、二次防水：水路管道安装之后，用水泥沙子混合封好卫生间所有线槽。等线槽和地面填渣干后，再次清洗地面与墙面，墙地面水份干了即可做防水，墙面防水最好作一米高。如果厨卫墙背面有家具的墙面，必须做满墙。起到家具防潮作用。地面须填渣的，必须做好防水后填渣。填渣10厘米以上的用水泥沙子干混填渣。做二次防水地面和墙面要一起做。(在此肯定有朋友要问我，地面进场时已做了一次防水，为什么现在又要做一次)。地面做的在水在水电施工时防水表皮已遭破坏，所以必须和墙面一起再做一次。进场第一次做防水是为了能够确定地面不会漏水。管道安装好之后墙地面再做一次，使地面和墙面能够更有效的防水保障。 5、电线线路开槽：施工负责人在与业主商量好用电功能与要求之后，与电工师傅交底，弹好平行与垂直线开槽。放好开关插座底盒。插座类距地面40厘米开槽，挂式空调插座距地面2.2米开槽，开关距地面1.21.4米开槽。开关插座底合安装要弹水平线开槽。厨卫间须根据设计的使用功能进行弹线开槽。 6、电线电路布线：用材要求、2.56平米以上铜芯线、16mm以上线管。布线要求：大部分电工师傅在电路布线中，没有考虑将强电与弱电，开关、空调插座与电器插座分开走线。所以开槽也节省了大批工序。强电与弱电的要求布线在最底限度下相隔30厘米，空调插座专用6平米以上的电线分组，电器插座专用4平米分组，开关2.5平米以上专用分组。空调线组距地面2米以上走线。电器线组地面走线，开关及照明灯线组墙顶面走线。开关插座底合安装时必须水平垂直，这样使后面的面板安装会更平整。厨房的开关插座须根据厨柜设计的使用功能来布置安装。所有电线路布置好之后，施工负责人记好线路的布置及排放尺寸，这样方便后期各类家居饰品安装水改造工程施工工艺1根据业主要求，水管应尽量暗埋。符合国家标准规定和设计要求。龙头、坐便器、浴缸等必须包扎保护，根据情况尽量避免使用。新旧地漏，下水孔必须妥善处理，严防下水被堵。2管道安装应横平竖直、铺设牢固，坡度符合要求，开关、龙头安装平正，使用灵活方便，明管在完工前必须刷银粉或油漆。3管外径在25mm以下给水管的安装，管道在转角、水表、水龙头或角阀及管道终端的100mm处应设管卡，管卡安装必须牢固。管道采用螺纹连接在其连接处应有外露螺纹，进管必须五牙以上。安装完毕应及时用管卡固定，管材与管件或阀门之间不得有松动。4水管安装不得靠近电源，水管与燃气管的间距建议不小于50mm.5浴盆上的混合龙头的左右位置装在浴盆中间（先确定浴缸尺寸），龙头中心距为浴缸上口150-200，面向龙头，左热右冷。坐便器的进水龙头尽量安置在能被坐便器挡住视线的地方。卫生器具安装牢固平稳，无损伤。地漏安装平整、低于地面。6洗面盆的冷热水进水龙头离地高度为500-550，立柱盆的下水管安装在立柱内。卫生洁具安装高度（地面至器具边缘）坐便器470-510；洗脸盆800；水槽800；妇女卫生盆360；浴盆500-550，安装坐便器下水时，应事先了解坐便器的是前下水还是后下水，以确定下水管的离墙距离。7安装浴缸前应检查防水是否完整，如无防水或防水被破坏，防水应重做。防水应高出地面250以上，浴缸处应高出浴缸250.防水完成后，应关水 24小时不渗漏后，方能进行下道工序。防水完成，在铺贴地砖前应做一遍20厚水泥砂浆找平层，并作3坡度。卫生洁具排水管径：浴盆为59管；坐便器 100；妇洗器40-50.卫生洁具下水管安装最小坡度3。8厨房洗涤盆处进水口离地高度为450，严禁移动气表。安装热水器进出水时，进水的阀门和进气的阀门一定要注意区分，严禁错装，热水器应作到排气管道畅通，并必须排到室外。9进水管、煤气管、下水管安装接头严密，采用麻丝防锈漆，连接后清理干净。冷热水管暗埋接头不得使用生料带。毛巾架、浴巾架等物件的安装位置应与客户一起确定。10水管安装完后应试压（标准为：镀锌管0.8MP，铝塑复合管0.30.5MP，保持压力十分钟无泄露，气压不下降方为合格），下水管道应检查是否漏水，气管应通气检查是否漏气（用肥皂液涂抹检查），在检查完毕后才能用水泥填补，坐便器、洗脸盆（台）、洗菜盆等出墙管件均应安装三角减压阀后方能接用水器。11安装厨、卫管道时，管道在出墙处的尺寸应考虑到墙砖贴好后的最后尺寸，即预先考虑墙砖的厚度。设计水管时应考虑洗衣机的用水龙头安装位置，下水的布置。同时注意洗衣机电源插座位置是否合适，塑铝管的切割必须使用专用器具，在安装过程中不得损伤，如有损伤，无论漏不漏水必须更换。12卫生间如蹲便器不带存水弯，可考虑改装为带存水弯蹲便器。改造厨房合理考虑地漏位置。13冷热水管上下平行安装时，热水管应在冷水管上方；安装混合龙头时，热水应在面向的左边。天然气管道不得私自改动。14卫生洁具安装完成后，应通水试验，以使用正常为合格（注意检查管道接头、坐便器有无渗漏）。在完工前应将所有龙头的滤网清洁一次。安装装饰件、五金件注意观察开关、管道位置，防止损伤墙体内的管道。专业文档供参考，如有帮助请下载。
