某住宅小区给水排水初步设计说明.doc

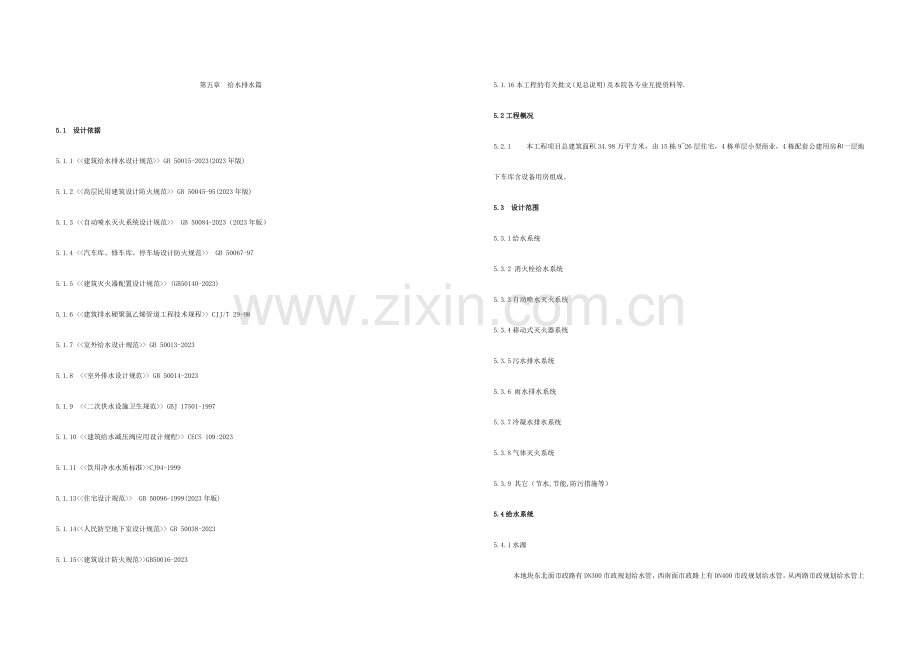

第五章 给水排水篇

5.1 设计依据
5.1.1 <<建筑给水排水设计规范>> GB 50015-2023(2023年版)
5.1.2 <<高层民用建筑设计防火规范>> GB 50045-95(2023年版)
5.1.3 <<自动喷水灭火系统设计规范>> GB 50084-2023（2023年版）
5.1.4 <<汽车库、修车库、停车场设计防火规范>> GB 50067-97
5.1.5 <<建筑灭火器配置设计规范>> (GB50140-2023)
5.1.6 <<建筑排水硬聚氯乙烯管道工程技术规程>> CJJ/T 29-98
5.1.7 <<室外给水设计规范>> GB 50013-2023
5.1.8 <<室外排水设计规范>> GB 50014-2023
5.1.9 <<二次供水设施卫生规范>> GBJ 17501-1997
5.1.10 <<建筑给水减压阀应用设计规程>> CECS 109:2023
5.1.11 <<饮用净水水质标准>>CJ94-1999
5.1.13<<住宅设计规范>> GB 50096-1999(2023年版)
5.1.14<<人民防空地下室设计规范>> GB 50038-2023
5.1.15<<建筑设计防火规范>>GB50016-2023
5.1.16本工程的有关批文(见总说明)及本院各专业互提资料等.
5.2工程概况
5.2.1 本工程项目总建筑面积34.98万平方米，由15栋9~26层住宅，4栋单层小型商业，4栋配套公建用房和一层地下车库含设备用房组成。
5.3 设计范围
5.3.1给水系统
5.3.2 消火栓给水系统
5.3.3自动喷水灭火系统
5.3.4移动式灭火器系统
5.3.5污水排水系统
5.3.6 雨水排水系统
5.3.7冷凝水排水系统
5.3.8气体灭火系统
5.3.9 其它（节水,节能,防污措施等）
5.4给水系统
5.4.1水源
本地块东北面市政路有DN300市政规划给水管，西南面市政路上有DN400市政规划给水管。从两路市政规划给水管上引入两路DN250给水管进入本工程，可满足本工程的用水。

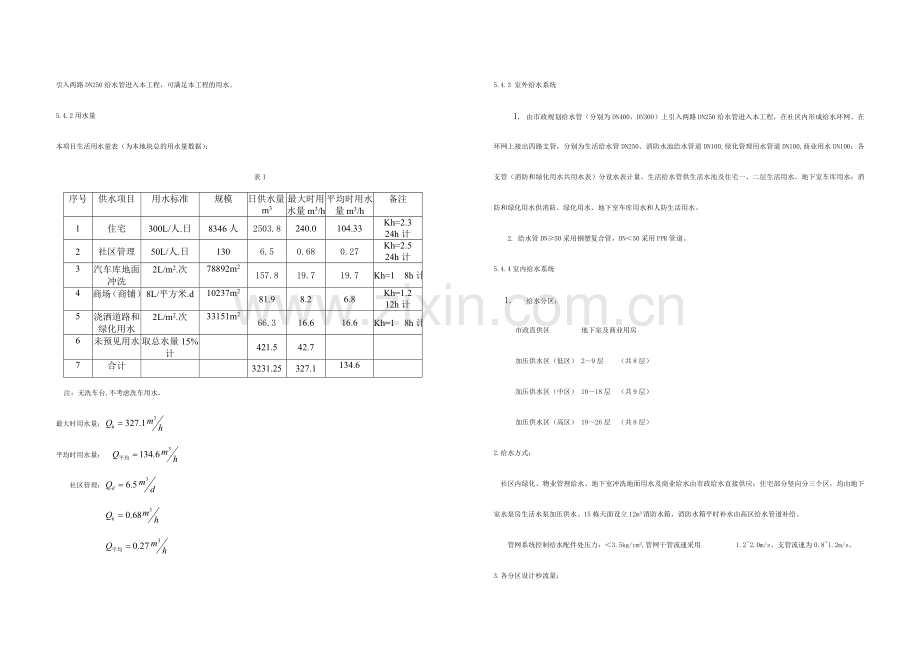

5.4.2用水量
本项目生活用水量表（为本地块总的用水量数据）：
表1
序号
供水项目
用水标准
规模
日供水量m3
最大时用水量m3/h
平均时用水量m3/h
备注
1
住宅
300L/人.日
8346人
2503.8
240.0
104.33
Kh=2.3 24h计
2
社区管理
50L/人.日
130
6.5
0.68
0.27
Kh=2.5 24h计
3
汽车库地面冲洗
2L/m2.次
78892m2
157.8
19.7
19.7
Kh=1 8h计
4
商场（商铺）
8L/平方米.d
10237m2
81.9
8.2
6.8
Kh=1.2 12h计
5
浇洒道路和绿化用水
2L/m2.次
33151m2
66.3
16.6
16.6
Kh=1 8h计
6
未预见用水
取总水量15%计

421.5
42.7

7
合计

3231.25
327.1
134.6

注：无洗车台,不考虑洗车用水。
最大时用水量：
平均时用水量：
社区管理：

5.4.3 室外给水系统
1. 由市政规划给水管（分别为DN400，DN300）上引入两路DN250给水管进入本工程，在社区内形成给水环网。在环网上接出四路支管，分别为生活给水管DN250、消防水池给水管道DN100,绿化管理用水管道DN100,商业用水DN100；各支管（消防和绿化用水共用水表）分设水表计量。生活给水管供生活水池及住宅一、二层生活用水，地下室车库用水；消防和绿化用水供消防、绿化用水、地下室车库用水和人防生活用水。
2. 给水管DN≥50采用钢塑复合管，DN＜50采用PPR管道。
5.4.4室内给水系统
1. 给水分区：
市政直供区 地下室及商业用房
加压供水区（低区） 2～9层 （共8层）
加压供水区（中区） 10～18层 （共9层）
加压供水区（高区） 19～26层 （共8层）
2.给水方式：
社区内绿化、物业管理给水、地下室冲洗地面用水及商业给水由市政给水直接供应；住宅部分竖向分三个区，均由地下室水泵房生活水泵加压供水。15栋天面设立12m3消防水箱，消防水箱平时补水由高区给水管道补给。
管网系统控制给水配件处压力：＜3.5kg/cm2,管网干管流速采用 1.2~2.0m/s、支管流速为0.8~1.2m/s。
3.各分区设计秒流量：
低区设计秒流量 20.83L/s
中区设计秒流量 20.83L/s
高区设计秒流量 20.83L/s
4.储水池：
生活加压给水采用变频供水设备，生活给水分高、中、低三区，分别由高中低三个独立的不锈钢生活水箱供应，其有效容积分别为： 88m3，102m3，92m3。
消防水池有效容积不小于252m3。
天面设1个12m3消防水箱。
5.管材及接口：
给水管DN≥50采用钢塑复合管，DN＜50采用PPR管道
6.供水设备：
设备型号及性能参数详见给排水重要设备、材料一览表（表4）。
5.5消防给水系统
5.5.1.设计范围：
1、室外消火栓给水系统。
2、室内消火栓给水系统。
3、室内自动喷水灭火系统。
4、建筑灭火器配置。
5.5.2.消防用水量
按有关规范拟定：本工程设计火灾次数为1次，消防用水量见下表:

消防用水量 表2
室外消火栓
火灾延续时间
一次火灾用水量
20L/s
2.0h
144m3
室内消火栓
火灾延续时间
一次火灾用水量
20L/s
2.0h
144m3
自动喷淋
火灾延续时间
一次火灾用水量
30L/s
1.0h
108m3
5.5.3消防水源、供水能力及贮水量
本社区消防水源来自市政给水管网，室外消火栓系统为低压制给水系统，由市政给水管网直接供应。室内消火栓系统及室内自动喷水灭火系统经水泵加压供水。地下室设一个消防水池252m3，其中消火栓系统144 m3，自动喷淋灭火系统108 m3。（位于15栋地下室）
5.5.4 消防供水流程示意图
市政供水管网---社区室外消防给水管网――室外消火栓
市政供水管网---消防水池 --室内消火栓加压泵----室内消火栓系统
市政供水管网---消防水池 --自动喷淋加压泵----自动喷水灭火系统
5.5.5 室外消火栓给水系统
本工程东北面的市政规划路上有一条DN300的市政给水管，西南面市政规划路上有一条DN400的市政给水管。分别从两条市政给水管道引入DN250给水管。在社区内形成DN250的环状管网，并每隔100m至120m设立1个室外消火栓。
5.5.6 室内消火栓给水系统
1.由室外消防给水管接1条DN100的给水管进入地下室消防水池，经消防泵加压后在室内形成环状消火栓供水系统。室内消火栓系统采用临时高压给水系统。
2.消火栓栓口的静水压力不大于1.0MPa，本工程室内消火栓给水系统不分区。管网竖向、水平形成环网，环状管网设立分隔阀门，保证每次关闭检修的阀门不超过5个。消火栓设在走道、楼梯附近等明显易于取用的地点，消火栓的间距保证同层任何部位有两个消火栓的水枪充实水柱同时到达。
3. 在地下停车场、公共场合、商铺、走道、电梯前室等均设带自救消防卷盘的消火栓箱，消火栓采用同一型号规格。消火栓的栓口直径为６５ｍｍ，水带长度不超过２５ｍ，水枪喷嘴口径不小于１９ｍｍ，消防卷盘的栓口直径为２５ｍｍ；配备的胶带内径不小于１９ｍｍ；消防卷盘喷嘴口径不小于６.０ｍｍ。
4.消火栓水枪充实水柱≥13m、栓处静压< 1.0MPa，消火栓栓口的出水压力大于0.50MPa时，消火栓处设减压装置。其减压措施采用活塞型减压稳压消火栓，消火栓的间距由计算拟定，且不大于３０ｍ。
5. 室外设立与室内消火栓系统相连接的地上式水泵接合器，距离室外消火栓15至40m。天面设实验用消火栓。最高建筑楼梯屋顶设有12m3高位水箱。（位于15栋天面）
5.5.7自动喷水灭火系统
1.室内自动喷淋灭火给水系统采用临时高压给水系统。
2．本工程属建筑高度超过50m的普通住宅，其地下车库、商业部分设自动喷水系统。
3．建筑分隔用的防火卷帘采用特级防火卷帘。
4. 自动喷水灭火系统用水量约30l/s，延续时间1小时，一次灭火用水量108m3，贮于地下室的消防水池。
5. 本工程火灾危险等级属中危险级,采用湿式自动喷水灭火系统。中危险Ⅱ级部位如地下车库设计喷水强度8.0L/min.m2作用面积160 m2，每个喷头最大保护面积11.5m2、喷头最大间距3.4m。喷头采用玻璃球闭式,除厨房喷头动作温度为93℃外，其它喷头动作温度68℃。给水系统垂直不分区，给水压力为0.4MPa，不大于1.2MPa；最有利点喷头工作压力不大于0.4Mpa，最不利点处喷头工作压力为0.05Mpa
6. 喷头布置除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型标准喷头， 其溅水盘与顶板的距离，不应小于75mm，且不应大于150mm；净空高度大于800mm的闷顶和技术夹层内有可燃物时，设立喷头。顶板或吊顶为斜面时，喷头垂直于斜面，并应按斜面距离拟定喷头间距。地下车库喷头布置按结构梁位布置。
7. 每个报警阀组控制的最不利点喷头处设未端试水装置，其它防火分区、 楼层的最不利点喷头处，均设直径为25mm的试水阀。配水管道的工作压力不大于1.20Mpa。
8. 系统设立多个湿式报警阀（在消防泵房设立），每个湿式报警阀所接喷头数不超过800个，并在每个防火分区、每个楼层均设水流指示器及带开关指示闸阀。
9. 系统在建筑四周设立水泵接合器，共两组。
10.火灾发生时，喷头遇热爆开喷水，湿式报警阀或水流指示器发出信号报警，同时启动喷淋水泵。
11.楼梯屋顶设有12m3高位水箱。以保证火灾初期喷淋用水。
5.5.8 移动式灭火器
本工程地下车库火灾类型为B类火灾，属严重危险级，灭火器的配置基准按每具灭火器最小配置灭火级别89B，最大保护面积0.5m2/B。灭火器最大保护距离按手提式灭火器8m，推车式灭火器18m拟定。
本工程地上建筑火灾类型为A类火灾，属中危险级，灭火器的配置基准按每具灭火器最小配置灭火级别2A，最大保护面积75m2/A。灭火器最大保护距离按手提式灭火器20m，推车式灭火器40m拟定。
5.5.9管材及其它
室内消防给水管(消火栓、自动喷淋管)管道采用内外壁热镀锌钢管。管径DN<100mm采用丝扣连接，DN≥100采用法兰或沟槽式卡箍连接。
变配电房、发电机房按规范设立七氟丙烷气体灭火系统
5.5.10消防设备
1. 室内消火栓系统选用消防专用供水设备一套。消火栓系统设水泵两台，一用一备。喷淋系统设水泵两台，1用1备。由屋顶消防水箱对室内消火栓系统和自动喷淋系统稳压。（设备型号及参数见给排水重要设备、材料一览表（表3））
5.6污水排水系统
5.6.1室外排水
室外排水采用雨污分流制，取给水用水量的90%为污水排放量，本工程生活最高日污/废水排放量之和每日约：2253.4m3。粪便污水经化粪池一级解决后达成<<污水综合排放标准>>（GB8978－1996）与其它洗涤污水一道分两路就近排入市政污水接口井。管径为DN300。
5.6.2室内生活污水排水
室内洗涤污水与粪便污水分流,设专用通气立管。
卫生间采用结构下沉模式，卫生间结构下沉400mm。
地面以上污废水在覆土内敷设。排至室外污、废水井。
5.6.3地下室排水
1.地下室排水由集水井收集，经潜污泵提高至室外污水检查井。潜污泵设手动和自动控制装置。潜污泵采用自动耦合方式连接。排水管道采用热镀锌钢管。
2.消防电梯井底设排水设施排水至集水井，经潜污泵提高至室外污水检查井，排水井容量不小于2 m3，排水泵的排水量不小于10L/s。
5.6.4管材、接口
地下室集水坑有压排水管采用钢塑复合管，卡箍连接；
塔楼采用UPVC排水管，粘接;
室外排水管均采用双壁波纹管、粘接。
5.6.5设备
地下室排水泵型号及性能参数详给排水重要设备、材料一览表（表3）。
5.7雨水排水
5.7.1 广州市暴雨强度公式为：
q=2510.884(1+0.417LgT)/(t+10.302)0.668
本工程总用地面积约为94519m2，Ψ取0.6，雨水设计重现期为2年，社区雨水总排放量为1609.3L/s。室外雨排水管分五路接入市政雨水管或排入河涌，管径为DN400~DN700。
天面设计重现期为5年,降雨历时5min时，降雨强度为≥5.25l/s.100 m2。
天面雨水采用重力流排水方案。
天面雨水经天沟、雨水斗收集至立管排至室外雨水检查井，就近接入市政雨水检查井。室外雨排水出口分五路接入市政雨水管或排入河涌，管径为DN400~DN700。
5.7.2 管材
位于户内的天面雨水立管采用加厚芯层发泡硬聚氯乙烯 (PVC-U管),承插粘接式;室外雨水排水管采用双壁波纹管、粘接。

5.8 隔振、降噪、环保、卫生防疫
1. 所有水泵机组设立橡胶隔振垫或金属弹簧隔振器或橡胶隔振器，水泵出水及 吸水管各压力管道干管中设金属波纹管或柔性接头，以降噪隔振。管道穿过 楼板及墙体处，管道外壁与预留管洞之间采用弹性纤维材料填充密实。
本工程室内DN≥80的给水管优先选用钢丝网增强复合塑料管，钢丝网增强复合塑料管与钢塑给水管相比，具有良好降噪消音功能，能有效的防止泵房噪音经钢塑给水管传播而产生的蜂鸣声等噪音。
2. 为减少噪声、防止振动、压力管内（消防管道除外）流速控制在干管1.2～2.0m/s以下，支管0.8～1.2m/s以下。
3. 选用优质低转速，低噪声，高效率，低能耗的水泵，水泵基础为隔振基础。
4. 水泵出口设缓闭微阻止回阀及水锤吸纳器，以防止水击。
5. 管道支架采用弹性吊架或弹性托架。管道外壁与卡环之间衬垫厚度不小于5mm的橡胶或其它弹性材料。
6. 生活污、废水排放
粪便污水 地下室排水分别经化粪池一级解决<<污水综合排放标准>>（GB8978－1996），与其它洗涤污水一道，排入市政干管，由市政统一解决后排至水体。本工程生活最高日污/废水排放量之和为最高日用水量即每日约：2253.4m3。
化粪池按<<广州市建造化粪池管理办法>>选用容积为100m3，9座; 容积为75m3，2座。
5.9节水、节能
1.卫生器具及给水配件均采用节水型，涉及采用节水型两档水箱大便器，延时自闭冲洗龙头，延时自闭冲洗小便器及大便器，采用建设部推荐给水硬件设施等。
2.采用变频供水系统，超压部分采用减压限流措施，严格控制用水点的水压，设计时解决好管网压力过高、流速过大问题，从源头上杜绝水资源浪费。
3.充足运用市政压力，建筑底部给水由市政直接供应。
给排水、消防重要设备、材料一览表： (表3)
序号
设备材料名称
规格
单位
数量
备注
一、给排水部分
1

生活变频水泵组

Q=25m3/h（每台） H=60m
主泵3用1备N=7.5KW
单台副泵N=3KW
气压罐:直径x高度=500x1253,压力等级1.0MPa;
套
1
泵组位于-1层,供应一期二三区，配稳流补偿器、真空克制器、闸阀、止回阀等.
2

生活变频水泵组

Q=25m3/h（每台） H=90m
主泵3用1备N=11KW
单台副泵N=4KW
气压罐:直径x高度=500x1253,压力等级1.0MPa;
套
1
泵组位于-1层,供应一期二三区，配稳流补偿器、真空克制器、闸阀、止回阀等.
3

生活变频水泵组

Q=25m3/h（每台） H=105m
主泵3用1备N=15KW
单台副泵N=4KW
气压罐:直径x高度=500x1253,压力等级1.6MPa;
套
1
泵组位于-1层,供应一期二三区，配稳流补偿器、真空克制器、闸阀、止回阀等.
4
地下室排水泵
Q=10m3/h,H=15m
N=1.5KW
台
34
2台为1组,互为备用。高水位同时启动
5
地下室排水泵
Q=36m3/h,H=15m
N=4KW
台
12
2台为1组,互为备用。高水位同时启动。
6
闸阀
DN50~DN300
个
若干

7
止回阀
DN50~DN200
个
若干

8
截止阀
DN15~DN50
个
若干

9
碟阀
DN50~DN150
个
若干

10
水表
LXS-250 DN250
个
1

11
水表
LXS-150 DN100
个
2

12
水表
LXS-20
个
若干

13
不锈钢管
DN15~DN65
米
若干
水泵房
14
钢丝网增强复合塑料管
DN80~DN275
米
若干

15
双壁波纹排水管
DN200~DN1000
米
若干

16
卡箍柔性连接铸铁排水管
DN50~DN250
米
若干

17
面盆

个
若干

18
坐便器

个
若干

19
蹲便器

个
若干
带五金配件
20
洗涤盆

个
若干
带五金配件
21
小便斗

个
若干
带五金配件
22
卫生间卫生配件

套
若干
带五金配件
23
检查井
￠700，￠1000
个
若干
带五金配件
24
化粪池
V=100 m3
座
9

25
化粪池
V=75 m3
座
2

26
87 型雨水斗
DN100
个
若干

27
UPVC排水管
DN100
米

28
UPVC排水管
DN150
米

序号
设备、材料名称
型号、规格
单位
数量
备注
二、消防系统
1

室内消火栓消防专用供水设备
Q=20L/s（每台）
H=120m 单台泵N=45KW,一用一备
台
2
泵组位于-1层
配闸阀、止回阀、柔性接头、水锤消除器、安全阀等;
2

自动喷淋消防
专用供水设备

Q=30L/s（每台）
H=80m 单台泵N=37KW
一用一备

台

2
泵组位于-1层
配闸阀、止回阀、柔性接头、水锤消除器、安全阀等
3
消火栓箱（单栓）
箱内配1条DN65,L=25m的麻质衬胶水龙带, 19mm水枪1支,并配套消防按钮及指示灯各1个
个
按实计

3
消火栓箱（双栓）
箱内配2条DN65,L=25m的麻质衬胶水龙带, 19mm水枪2支,并配套消防按钮及指示灯各1个
个
按实计

4
湿式报警阀
DN150
台
8

5
水流指示器
DN150
套
15

6
680C玻璃球喷头

个
按实计

7
水泵接合器
地上式DN150
组
4

8
闸阀
DN50~DN300
个
若干

9
信号闸阀
DN150
个
若干

10
止回阀
DN50~DN200
个
若干

12
截止阀
DN25~DN50
个
若干

13
自动排气阀
DN15
个
若干

14
内外涂塑钢管
DN25~DN300
m
若干
