桥梁模型制作实训报告.doc

目录
l 一、科技作品制作前的参考
Ø 参考1、明石海峡大桥
Ø 参考2、维拉扎诺桥
Ø 参考3、润扬长江公路大桥
l 二、确定方案
l 三、悬索桥概论
l 四、科技作品的材料准备
l 五、制作过程
Ø 桥面制作
Ø 塔架制作
Ø 缆索、吊杆、桥面的连接
l 六、总结
一、科技作品制作前的参考
参考1、明石海峡大桥

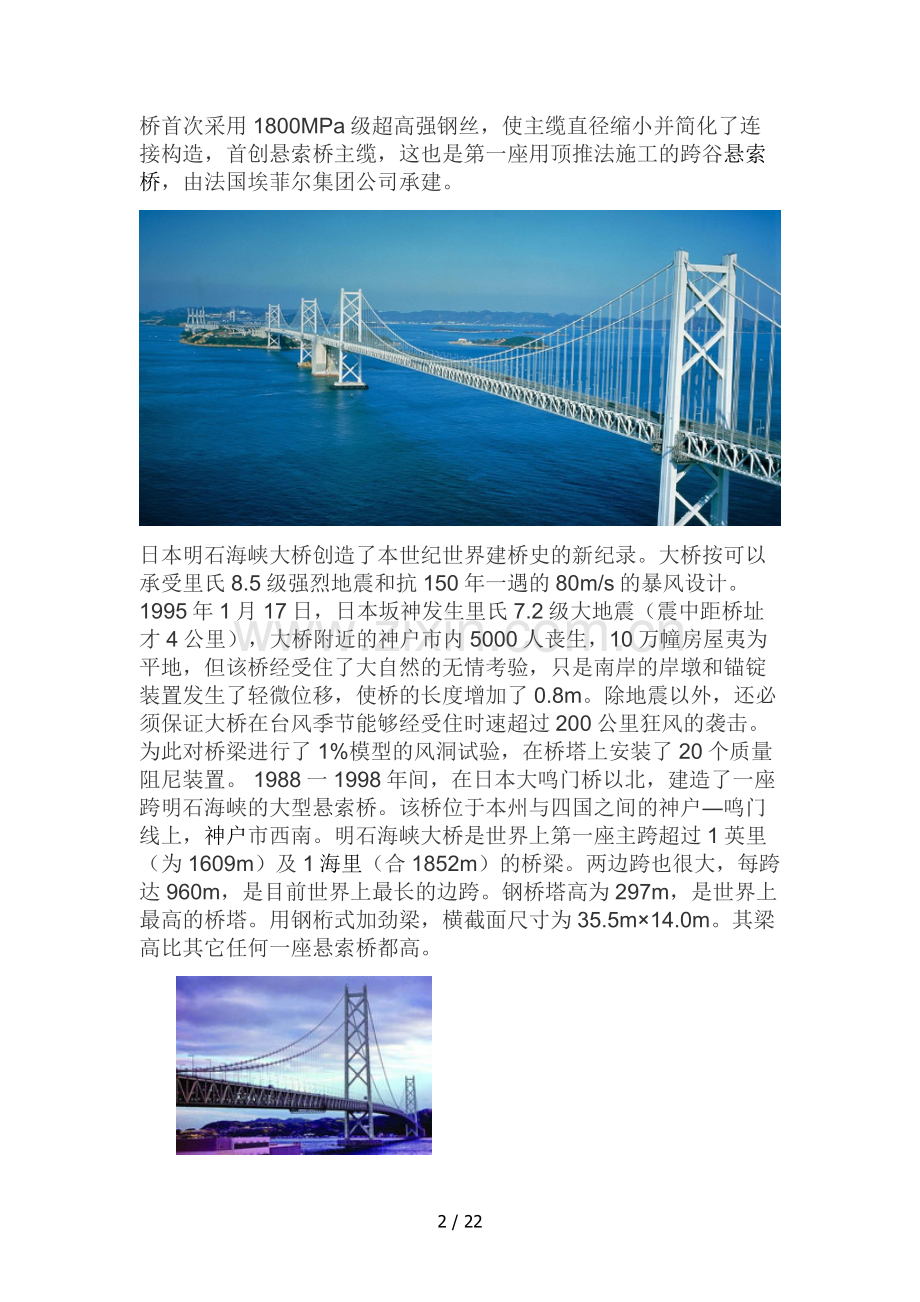

在1998年4月5日，世界上目前最长的吊桥——日本名石海峡大桥 正式通车。大桥坐落在日本神户市与淡路岛之间(东经135度01分，北纬34度36分），全长3911米，主桥墩跨度1991米。两座主桥墩海拔297米，基础直径80米，水中部分高60米。两条主钢缆每条约4000米，直径1.12米，由290根细钢缆组成，重约5万吨。大桥于1988年5月动工。1998年3月竣工。 明石海峡大桥首次采用1800MPa级超高强钢丝，使主缆直径缩小并简化了连接构造，首创悬索桥主缆，这也是第一座用顶推法施工的跨谷悬索桥，由法国埃菲尔集团公司承建。

日本明石海峡大桥创造了本世纪世界建桥史的新纪录。大桥按可以承受里氏8.5级强烈地震和抗150年一遇的80m/s的暴风设计。1995年1月17日，日本坂神发生里氏7.2级大地震（震中距桥址才4公里），大桥附近的神户市内5000人丧生，10万幢房屋夷为平地，但该桥经受住了大自然的无情考验，只是南岸的岸墩和锚锭装置发生了轻微位移，使桥的长度增加了0.8m。除地震以外，还必须保证大桥在台风季节能够经受住时速超过200公里狂风的袭击。为此对桥梁进行了1%模型的风洞试验，在桥塔上安装了20个质量阻尼装置。 1988一1998年间，在日本大鸣门桥以北，建造了一座跨明石海峡的大型悬索桥。该桥位于本州与四国之间的神户―鸣门线上，神户市西南。明石海峡大桥是世界上第一座主跨超过1英里（为1609m）及1海里（合1852m）的桥梁。两边跨也很大，每跨达960m，是目前世界上最长的边跨。钢桥塔高为297m，是世界上最高的桥塔。用钢桁式加劲梁，横截面尺寸为35.5m×14.0m。其梁高比其它任何一座悬索桥都高。

明石海峡大桥本桥桥面设有6车道，通航净空高为65m。原来曾计划在下层桥面上修建铁路，但并未采纳。因铁路荷载 要求有4条主缆，而公路交通只要2条主缆就足够了。
该桥2根主缆直径为1122mm，为世界上直径最大的主缆；主缆钢丝的极限强度为1800MPa，也是世界记录。主缆由预制平行钢丝束组成，这项工艺也适用于同样规模的悬索桥。牵引钢丝由直升飞机牵引跨越明石海峡，这是世界上首次应用的新工艺。1995年1月，日本神户地区发生里氏7．2级地震。造成5000多人死亡。震中位于明石海峡大桥南端，距神户几公里。明石海峡大桥经历了一次严竣的抗震检验，因为桥址处的震级也接近里氏8级，当时在距该桥50km远的桥梁与建筑都已经倒塌。地震发生时，该桥刚刚完成桥塔与主缆施工工作，开始架设加劲梁。日本明石海峡大桥，世界上最大跨度的桥梁，包含多项世界纪录。根据初步研究，明石海峡大桥设计荷载可承受里氏8．5级地震，该桥在阪神地震中仅有微小损坏，由于地面运动。两塔基础之间的距离增加了80cm，桥塔顶倾斜了10cm，使主跨增加了近80cm，从而接近于1991m，主缆垂度因此减少了130cm。
参考2、维拉扎诺桥
维拉扎诺纽约湾海峡桥是二十世纪60年代最著名的悬索桥，位于美国纽约港的入口处，1964年建成。该桥主跨长1298米，超过保持长期记录的金门大桥，在1981年英国恒比尔桥竣工之前一直居悬索桥首位。这座桥采用钢桥塔，高210米，设有4根主缆。双层桥面，共12条车道，通航净空69米。以发现纽约湾的意大利航海家乔瓦尼-维拉扎诺的名字命名。1999年11月15日马绍尔群岛邮政发行《20世纪的事件(1970-1979)》邮票一套15枚（版张），其一为“美国庆祝二百周年”，图为美国国旗、维拉扎诺纽约湾海峡大桥及帆船等。

美国纽约维拉扎诺桥，主跨1298米，1964年建成美国维拉扎诺桥，主跨1298.45米（370.33+1298.45+370.33），双层桥面，桥宽31.4米，加劲桁架高8米，塔高210米，1964年建成。

维拉扎诺海峡桥的平而与立面n‘置图 一般说明 维拉扎诺海峡桥的上部结构包括缆索及其锚定钢结构,塔和悬吊桥面。图1示出总平面与立面。 在两塔中心线之间的主跨为4260ft,两个,边跨各为1215ft。对于20ooft宽的航道,最小桥下净空为216ft,而中心处最大净空为228ft乙桥面结构向主跨中心以4肠升坡,在主跨中心处用一300时t的抛物线连接两侧的直线坡。缆索在中跨下垂385ft。四根小36in的缆索每根都是邮搜般每股428根小o.lg6in的平行镀锌钢丝的丝股组成的。每索对中心距为gft,而两索对中心线之间距为lo3ft。悬吊结构是用钢绞线悬吊的,吊索间距沿每根主索为49ft6in。吊索成对布置,在主索上形成环形,并锚于桥面结构的横向桥面框架上。主缆索从锚定鞍座上面经过并在I00ft范围内同时以水平和竖直方向散开。每根钢丝绳环套于一条眼杆链上,端的两个蹄铁上。链的下端连接在埋设于混凝土锚定墩尾块的锚梁上。每条链有三排用焰割切成眼杆形状的锰钒钢杆。这些链埋入棍凝土95ft。
参考3、润扬长江公路大桥
润扬长江大桥位于江苏省镇江、扬州两市西侧，为中国第一大跨径的组合型桥梁，其建设过程中攻克多项世界性技术难题。
该桥全长为35.66公里,桥面平均宽31.5米（行车道宽30米）,全线采用双向六车道高速公路标准设计。[1]
该桥是当时国内工程规模最大、建设标准最高、投资最大、技术最复杂、技术含量最高的现代化特大型桥梁工程，是中国第一座刚柔相济的组合型桥梁。
位于扬溧高速上的润扬长江大桥连接京沪高速公路、宁沪高速公路、宁杭高速公路三条高速公路，并使这三条高速公路和312国道、同三国道主干线、上海至成都国道主干线互连互通，成为长江三角地区又一重要的路网枢纽。
润扬长江公路大桥景观工程是一个世界级的大桥文化旅游景点,总投资4.8亿元,其中主要部分在镇江境内。这个得天独厚的优势与镇江历史文化名城的著名景观相结合,使得镇江旅游资源实现了质的飞跃,给镇江旅游业带来大跨越的发展机遇。润扬大桥不仅结束了扬州、镇江两座历史文化名城隔江相望、舟楫以渡的历史,也为提升我国的桥梁建设水平,加速从“桥梁大国”迈向“桥梁强国”做出了积极的贡献。[1]
国家重点工程--润扬长江公路大桥是江苏省“四纵四横四联”公路主骨架和跨长江公

润扬长江大桥(4张)
 路通道规划的重要组成部分，北联黑龙江省同江至海南省三亚、北京至上海国道主干线（沂淮江高速公路），南接上海至成都国道主干线（沪蓉高速公路）。
润扬大桥的建成，对完善国家和省公路网络结构、改善镇江、扬州两市的交通运输条件，加强两市经济文化联系，促进沿江地区经济发展，加快实施以上海浦东为龙头的长江三角洲经济带的开发战略具有重大意义。
润扬长江大桥即镇江-扬州长江公路大桥。润扬长江大桥于2000年10月20日开工建设，她横跨江连岛，北起扬州，南接镇江，全长35.66公里。主线采用双向6车道高速公路标准，设计时速100公里，工程总投资约53亿元，工期5年。于2005年10月1日建成通车。润扬大桥连接京沪、宁沪、宁杭三条高速公路，并使这三条高速公路和312国道、同三国道主干线、上海至成都国道主干线互连互通，成为长江三角地区又一重要的路网枢纽。该项目主要由南汊悬索桥和北汊斜拉桥组成，南汊桥主桥是钢箱梁悬索桥，索塔高209.9m，两根主缆直径为0.868m，跨径布置为470m＋1490m＋470m；北汊桥是主双塔双索面钢箱梁斜拉桥，跨径布置为175.4m+406m+175.4m，倒Y型索塔高146.9m，钢绞线斜拉索，钢箱梁桥面宽。该桥主跨径1385m比江阴长江大桥长105m 。

该项目主要由南汊悬索桥和北汊斜拉桥组成，南汊桥主桥是钢箱梁悬索桥，索塔高209.9m，两根主缆直径为0.868m，跨径布置为470m＋1490m＋470m；北汊桥是主双塔双索面钢箱梁斜拉桥，跨径布置为175.4m+406m+175.4m，倒Y型索塔高146.9m，钢绞线斜拉索，钢箱梁桥面宽。该桥主跨径1385m比江阴长江大桥长105m。大桥建设创造了多项国内第一，综合体现了目前我国公路桥梁建设的最高水平。润扬长江大桥的国内第一：大桥南汊悬索桥主跨1490米，为中国第一世界第三大跨径悬索桥；悬索桥主塔高215。58米，为国内第一高塔；悬索桥主缆长2600米，为国内第一长缆；大桥钢箱梁总重34000吨，为国内第一重；钢桥面铺装面积达71400平方米，为国内第一大面积钢桥面铺装；悬索桥锚碇锚体浇铸混凝土近6万立方米，为国内第一大锚碇。
三、确定方案
根据以上三种，我们设计悬索桥如下：

原理如下：
上部结构包括：主梁、主缆、吊杆、主塔四部分。传力路径为：桥面重量、车辆荷载等竖向荷载通过吊杆传至主缆承受，主缆承受拉力，而主缆锚固在梁端，将水平力传递给主梁。由于悬索桥水平力的大小与主缆的矢跨比有关，所以可以通过矢跨比的调整来调节主梁内水平力的大小，一般来讲，跨度较大时，可以适当增加其矢跨比，以减小主梁内的压力，跨度较小时，可以适当减小其矢跨比，使混凝土主梁内的预压力适当提高。由于主缆在塔顶锚固，为了尽量减少主塔承受的水平力，必须保证边跨主缆内的水平力与中跨主缆产生的水平力基本相等，这可以通过合理的跨径比来调节，也可以通过改变主缆的线形来调节。另外，自锚式悬索桥中的恒载由主缆来承受，而活载还需要由主梁来承受，所以主梁必须有一定的抗弯刚度，主梁的形式以采用具有一定抗弯刚度的箱形断面较为合适。
四、 悬索桥概论
悬索桥，又名吊桥（suspension bridge）指的是以通过索塔悬挂并锚固于两岸（或桥两端）的缆索（或钢链）作为上部结构主要承重构件的桥梁。其缆索几何形状由力的平衡条件决定，一般接近抛物线。从缆索垂下许多吊杆，把桥面吊住，在桥面和吊杆之间常设置加劲梁，同缆索形成组合体系，以减小荷载所引起的挠度变形。
悬索桥中最大的力是悬索中的张力和塔架中的压力。由于塔架基本上不受侧向的力，它的结构可以做得相当纤细，此外悬索对塔架还有一定的稳定作用。假如在计算时忽视悬索的重量的话，那么悬索形成一个抛物线。这样计算悬索桥的过程就变得非常简单了。老的悬索桥的悬索一般是铁链或联在一起的铁棍。现代的悬索一般是多股的高强钢丝。
悬索桥的构造方式是19世纪初被发明的，许多桥梁使用这种结构方式。现代悬索桥，是由索桥演变而来。适用范围以大跨度及特大跨度公路桥为主，当今大跨度桥梁全采用此结构。是大跨径桥梁的主要形式。
悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材（钢丝、钢缆等）制作。由于悬索桥可以充分利用材料的强度，并具有用料省、自重轻的特点，因此悬索桥在各种体系桥梁中的跨越能力最大，跨径可以达到1000米以上。1998年建成的日本明石海峡桥的跨径为1991米，是目前世界上跨径最大的桥梁。悬索桥的主要缺点是刚度小，在荷载作用下容易产生较大的挠度和振动，需注意采取相应的措施。
对于其它桥梁结构悬索桥可以使用比较少的物质来跨越比较长的距离。悬索桥可以造得比较高，容许船在下面通过，在造桥时没有必要在桥中心建立暂时的桥墩，因此悬索桥可以在比较深的或比较急的水流上建造。
悬索桥比较灵活，因此它适合大风和地震区的需要，比较稳定的桥在这些地区必须更加坚固和沉重。
悬索桥的坚固性不强，在大风情况下交通必须暂时被中断悬索桥不宜作为重型铁路桥梁悬索桥的塔架对地面施加非常大的力，因此假如地面本身比较软的话，塔架的地基必须非常大和相当昂贵。悬索桥的悬索锈蚀后不容易更换。
悬索桥是特大跨径桥梁的主要形式之一，除苏通大桥、香港昂船洲大桥这两座斜拉桥以外，其它的跨径超过1000m以上的都是悬索桥。如用自重轻、强度很大的碳纤维作主缆理论上其极限跨径可超过8000m。
悬索桥的历史是古老的。早期热带原始人利用森林中的藤、竹、树茎做成悬式桥以渡小溪，使用的悬索有竖直的，斜拉的，或者两者混合的。婆罗洲、老挝、爪哇原始藤竹桥，都是早期悬索桥的雏形。不过具有文字记载的悬索桥雏形，最早的要属中国，直到今天，仍在影响着世界吊桥形式的发展。
远在公元前三世纪，在中国四川境内就修建了“笮”（竹索桥）。秦取西蜀，四川《盐源县志》记：“周赧王三十年（公元前285年）秦置蜀守，固取笮，笮始见于书。至李冰为守（公元前256—251年），造七桥”七桥之中有一笮桥，即竹索桥。可见至少在公元前三世纪，我国已经记录了竹索桥。
早在公元前50年（即汉宣帝甘露4年）已经在四川建成长达百米的铁索桥。1665年，徐霞客有篇题为《铁索桥记》的游记，曾被传教士Martini翻译到西方，该书详细记载了1629年贵州境内一座跨度约为122m的铁索桥。1667年，法国传教士Kircher从中国回去后，着有《中国奇迹览胜》，书中记有见于公元65年的云南兰津铁索桥。该书曾译成多种文字并多次再版。据科技史学家研究，只是在上述书出版之后，索桥才传到西方。可见，中国古代的悬索桥是独创发明并领先的。有名的四川大渡河上由9条铁链组成的泸定桥，是在1706年建成的。
在云南亦较早就出现了悬索桥，据《徐霞客游记·滇游日记》记云南龙川东江藤桥云：“龙川东江之源，滔滔南逝。系藤为桥于上以渡……”
近代中国的悬索桥发展，自1938年，湖南建成一座公路悬索桥，可运行10吨汽车，随后又有一批公路悬索桥建成。新中国成立后，共建成70多座此类桥，但跨径小，宽度窄，荷载标准低，发展大大滞后。90年代后，中国悬索桥掀开了新的历史篇章。主跨452m的广东汕头海湾大桥被誉为中国第一座大跨度现代悬索桥，其主跨位居预应力混凝土加劲悬索桥世界第一；西陵长江大桥，主跨900m，是国内自主设计的第一座全焊接钢箱加劲梁悬索桥；江苏江阴长江大桥，主跨为1385m的钢箱加劲悬索桥，列为世界第五的大跨径悬索桥；2005年竣工的江苏润扬长江公路大桥南汊大桥，主跨为1490m，为世界第三的大跨径悬索桥；不久前竣工的舟山西堠门跨海大桥，主跨1650m，位居世界第二。可见，我国已进入了世界先进行列。矮寨特大悬索桥，位于湖南湘西矮寨镇境内。矮寨悬索桥，距吉首市区约20公里，跨越矮寨镇附近的山谷，德夯河流经谷底，桥面设计标高与地面高差达330米左右。桥型方案为钢桁加劲梁单跨悬索桥，全1073.65m，悬索桥的主跨为1176m。该桥跨越矮寨大峡谷，主跨居世界第三、亚洲第一。
我国现代悬索桥的建造起于19世纪60年代，在西南山区建造了一些跨度在200米以内的半加劲式单链和双链式悬索桥，其中较著名的是1969年建成的重庆朝阳大桥；1984年建成的西藏达孜桥，跨度达到500米。90年代的交通建设高潮使我们终于迎来了建造现代大跨度悬索桥的新时期。跨度为452米的广东汕头海湾大桥采用混凝土加劲梁；广东虎门大桥为跨度达888米的钢箱梁悬索桥；主跨超过1200米的江阴长江大桥正在设计之中。3座悬索桥的同时建造将使我国的桥梁科学技术迅速赶上世界先进水平。
建造方法
假如塔架要建在水上的话，在塔架要站立的地方首先要使用沉箱来排挤软的地层，来建立一个固定的地基。假如下面的岩石层非常深无法用沉箱达到的话那么要使用深钻的方式达到岩石层或建立非常大的人造的混凝土地基。这个地基一直要延伸出水面。假如塔架要建在陆地上，它的地基必须非常深，在地基上用混凝土、巨石和钢结构建立桥墩。有些桥的桥墩是桥面的一部分，在这种情况下桥墩的高度至少要达到桥面的高度。
在塔架的顶部有一个被称为鞍的光滑的结构。桥完成后这个鞍可能要被固定住。锚锭被固定在岩石中，沿着未来悬索的路径纤起一根或一组暂时的绳或线。另一股绳被悬挂在第一股绳的上方，在这股绳上一个滑车可以运行。这个滑车可以从一端的锚碇运行到另一端的锚碇。每股悬索需要一个这样的滑车，一股一般直径小于1厘米的高强度钢丝的一段被固定在一个锚碇中，另一端被固定在滑车上并被这样牵引到另一端的锚碇，然后被固定在这个锚碇上，然后滑车回到它开始的锚碇上去牵引下一股高强度钢丝或从它正所在的方向开始牵引下一股高强度钢丝。
钢丝被牵引后要进行防锈处理，这样多股高强度钢丝被牵引，连接两端的锚碇。一般这些钢丝的横截面是六角形的，它们被暂时地绑在一起，所有钢丝被牵引后它们被一个高压液压机构和其它钢丝挤压到一起，这样形成的悬索的横截面是圆形的。
在悬索上在等距离的位置上要加上索夹，事先计算好长度的悬挂索被架在索夹上。这些悬挂索的另一端将来要固定桥面，使用专门的起重机，桥面被一块接着一块地挂在悬挂索上。这个起重机可以自己挂在悬索上或挂在特别的临时的索上。桥面可以从桥下的船上吊起或从桥的两端运到它们应该放到的地方。当所有桥面被挂上后，通过调节悬索可以使桥面达到计划的曲线。一般水面上的桥的桥面呈拱形，以便桥下船只通行。陆上的悬索桥的桥面一般是平的。桥面完成后可以进行其它细节工作，比如排水防水系统、伸缩缝、装灯、栏杆、涂漆、铺路等等。
自锚式悬索桥
一般索桥的主要承重构件主缆都锚固在锚碇上，在少数情况下，为满足特殊的设计要求，也可将主缆直接锚固在加劲梁上，从而取消了庞大的锚碇，变成了自锚式悬索桥。
过去建造的自锚式悬索桥加劲梁大多采用钢结构，如1990年通车的日本此花大桥，韩国永宗悬索桥、美国旧金山——奥克兰海湾新桥、爱沙尼亚穆胡岛桥墩等。2002年7月在大连建成了世界上第一座钢筋混凝土材料的自锚式悬索桥——金石滩金湾桥墩，为该类桥墩型的研究提供了宝贵的经验。此后在吉林、河北、辽宁又有4座钢筋混凝土自锚式悬索桥正在设计和设计和建造中。
自锚式悬索桥有以下的优点：①不需要修建大体积的锚碇，所以特别适用于地质条件很差的地区。
②因受地形限制小，可结合地形灵活布置，既可做成双塔三跨的悬索桥，也可做成单塔双跨的悬索桥。
③对于钢筋混凝土材料的加劲梁，由于需要承受主缆传递的压力，刚度会提高，节省了大量预应力构造及装置，同时也克服了钢在较大轴向力下容易压屈的缺点。
④采用混凝土材料可克服以往自锚式悬索桥用钢量大、建造和后期维护费用高的缺点，能取得很好的经济效益和社会效益。
⑤保留了传统悬索桥的外形，在中小跨径桥梁中是很有竞争力的方案。
⑥由于采用钢筋混凝土材料造价较低，结构合理，桥梁外形美观，所以不公局限于在地基很差、锚碇修建军困难的地区采用。
自锚式悬索桥也不可避免地有其自身的缺点：①由于主缆直接锚固在加劲梁上，梁承受了很大的轴向力，为此需加大梁的截面，对于钢结构的加劲梁则造价明显增加，对于混凝土材料的加劲梁则增加了主梁自重，从而使主缆钢材用量增加，所以采用了这两种材料跨径都会受到限制。
②施工步骤受到了限制，必须在加劲梁、桥塔做好之后再吊装主缆、安装吊索，因此需要搭建大量临时支架以安装加劲梁。所以自锚式悬索桥若跨径增大，其额外的施工费用就会增多。
③锚固区局部受力复杂。
④相对地锚式悬索桥而言，由于主缆非线性的影响，使得吊杆张拉时的施工控制更加复杂。
历史回顾
19世纪后半叶，奥地利工程师约瑟夫·朗金和美国工程师查理斯。本德分别独立地构思出自锚式悬索桥的造型。本德在1867年申请了专利，朗金则在1870年在波兰建造了一座小型的铁路自锚式悬索桥。
到20世纪，自锚式悬索桥已经在德国兴起。1915年，德国设计师在科隆的莱茵河上建造了第一座大型自锚式悬索桥——科隆-迪兹桥，当时主要是因为地质条件的限制而使工程师们选择了这种桥型，该桥主跨185m，用木脚手架支撑钢梁直到主缆就位。此后，美国宾夕尼亚州的匹兹堡跨越阿勒格尼河的3座桥和在日本东京修建的清洲桥都受科隆-迪兹桥的影响。虽然科隆-迪兹桥1945年被毁，但原桥台上的钢箱梁仍保存至今。匹兹堡的3座悬索桥比科隆-迪兹桥的跨径要小，但施工技术比科隆-迪兹桥有了很大的进步。科隆-迪兹桥建成后的25年内在德国莱茵河上又修建了4座悬索桥，其中最著名的是1929年建成的科隆-米尔海姆桥，该桥主跨315m，虽然该桥在1945年被毁，但它至仍然保持着自锚式悬索桥的跨径记录。在20世纪30年代，工程师们认为自锚式悬索桥加劲梁的轴力将使该种桥梁的受力性能接近于弹性理论，所以这段时间美国德国修建了许多座自锚式悬索桥。
受力分析
自锚式悬索桥的上部结构包括：主梁、主缆、吊杆、主塔四部分。传力路径为：桥面重量、车辆荷载等竖向荷载通过吊杆传至主缆承受，主缆承受拉力，而
主缆锚固在梁端，将水平力传递给主梁。由于悬索桥水平力的大小与主缆的矢跨比有关，所以可以通过矢跨比的调整来调节主梁内水平力的大小，一般来讲，跨度较大时，可以适当增加其矢跨比，以减小主梁内的压力，跨度较小时，可以适当减小其矢跨比，使混凝土主梁内的预压力适当提高。由于主缆在塔顶锚固，为了尽量减少主塔承受的水平力，必须保证边跨主缆内的水平力与中跨主缆产生的水平力基本相等，这可以通过合理的跨径比来调节，也可以通过改变主缆的线形来调节。
另外，自锚式悬索桥中的恒载由主缆来承受，而活载还需要由主梁来承受，所以主梁必须有一定的抗弯刚度，主梁的形式以采用具有一定抗弯刚度的箱形断面较为合适。
2、结构特点
采用自锚式结构体系，和地锚式相比可以不考虑地质条件的影响，而且由于免去了巨大的锚锭，降低了工程造价。采用自锚，将主缆锚固于加劲梁之上，相比同等跨径的其他桥型，更有其特有的曲线线形，外观优雅，而且现代桥梁除了满足自身的结构要求外，也越来越注重景观设计，其发展前途很大。
自锚式悬索桥采用混凝土加劲梁，虽然增加了体系的自重，但也增加了体系的刚度，在一定的跨度允许范围内，使桥梁的安全性指标、适用性指标、经济性指标、美观性指标得到了完美的统一。对结构受力而言，由于采用了自锚体系，将索锚固于主梁上，利用主梁来抵抗水平轴力，对于混凝土这种抗压性能好的材料来说无疑是相当于提供了。免费的。预应力。因此采用的是普通钢筋混凝土结构，节省了大量的预应力器具，而且又由于混凝土材料相对于钢材料的经济性，工程造价大大减少。但是由于混凝土的抗拉、弯的性能较差，所以对其进行受力分析时应综合考虑这个特点。
由于自锚式悬索桥的主缆拉力是传递给桥梁本身，而不是锚锭体，主缆拉力的水平分力在桥梁的上部结构中产生压力，如果两端不受约束的话，其垂直分力将使桥梁的两端产生上拔力。例如金石滩悬索桥桥采用了两种办法来抵抗这种上拔力：一是在锚块处设置拉压支座；二是在主桥和引桥的交接处设置牛腿，从而将引桥的重量压在主梁上。
由于主梁采用混凝土材料，设计和计算时必须计入混凝土的收缩）徐变等因素的影响，这就使得混凝土自锚式悬索桥的设计较钢桥更为复杂。
施工工艺
1、主塔施工
悬索桥一般主塔较高，塔身大多采用翻模法分段浇筑，在主塔连结板的部位要注意预留钢筋及模板支撑预埋件。对于索鞍孔道顶部的混凝土要在主缆架设完成后浇筑，以方便索鞍及缆索的施工。主塔的施工控制主要是垂直度监控，每段混凝土施工完毕后，在第二天早晨8：00至9：00间温度相对稳定时，利用全站仪对塔身垂直度进行监控，以便调整塔身混凝土施工，应避免在温度变化剧烈时段进行测试，同时随时观测混凝土质量，及时对混凝土配比进行调整。
2、鞍部施工
检查钢板顶面标高，符合设计要求后清理表面和四周的销孔，吊装就位，对齐销孔使底座与钢板销接。在底座表面进行涂油处理，安装索鞍主体。索鞍由索座、底板、索盖部分组成，索鞍整体吊装和就位困难；可用吊车或卷扬设备分块吊运组装。索鞍安装误差控制在横向轴线误差最大值3mm标高误差最大值3mm.吊装入座后，穿入销钉定位，要求鞍体底面与底座密贴，四周缝隙用黄油填实。
3、主梁浇筑
主梁混凝土的浇筑同普通桥一样，首先梁体标高的控制必须准确，要通过精确的计算预留支架的沉降变形；其次，梁体预埋件的预埋要求有较高的精度，特别是拉杆的预留孔道要有准确的位置及良好的垂直度，以保证在正常的张拉过程中拉杆始终位于孔道的正中心。
主梁浇筑顺序应从两端对称向中间施工，防止偏载产生的支架偏移，施工时以水准仪观测支架沉降值，并详细记录。待成型后立即复测梁体线型，将实际线型与设计线型进行比较，及时反馈信息，以调整下一步施工。
4、索部施工
（1）主缆架设
根据结构特点，主缆架设可以采取在便桥或已浇筑桥面外侧直接展开，用卷扬机配合长臂汽车吊从主梁的侧面起吊安装就位。
缆索的支撑：为避免形成绞，将成圈索放在可以旋转的支架上。在桥面每4-5m，设置索托辊（或敷设草包等柔性材料。），以保证索纵向移动时不会与桥面直接摩擦造成索护套损坏。因锚端重量较大，在牵引过程中采用小车承载索锚端。
缆索的牵引：牵引采用卷扬机，为避免牵钢丝绳过长，索的纵向移动可分段进行，索的移动分三段，分别在二桥塔和索终点共设三台卷扬机。
缆索的起吊：在塔的两侧设置导向滑车，卷扬机固定在引桥桥面上主桥索塔附近，卷扬机配合放索器将索在桥面上展开。主要用吊车起吊，提升时避免索与桥塔侧面相摩擦。当索提升到塔尖时将索吊入索鞍。在主索安装时，在桥侧配置了3台吊机，即锚固区提升吊机、主索塔顶就位吊机和提升倒链。
当拉索锚固端牵引到位时，用锚固区提升吊机安装主索锚具，并一次锚固到设计位置，吊机起重力在5t以上；主索塔顶就位吊机是在两座塔的二侧安置提升高度大于25m时起重力大于45t的汽车吊，用于将主索直接吊上塔顶索鞍就位，在吊装过程中为避免索的损伤，索上吊点采用专用索夹保护；主索在提升到塔顶时，由于主跨的索段比较长，为确保吊机稳定，可在适当的时候用塔上提升倒链协助吊装。
（2）主缆调整
在制作过程中要在缆上进行准确标记。标记点包括锚固点、索夹、索鞍及跨中位置等。安装前按设计要求核对各项控制值，经设计单位同意后进行调整，按照调整后的控制值进行安装，调整一般在夜间温度比较稳定的时间进行。调整工作包括测定跨长、索鞍标高、索鞍预偏量、主索垂直度标高、索鞍位移量以及外界温度，然后计算出各控制点标高。
主缆的调整采用75t千斤顶在锚固区张拉。先调整主跨跨中缆的垂直标高，完成索鞍处固定。调整时应参照主缆上的标记以保证索的调整范围。主跨调整完毕后，边跨根据设计提供的索力将主缆张拉到位。
（3）索夹安装
为避免索夹的扭转，索夹在主索安装完成后进行。首先复核工厂所标示的索夹安装位置，确认后将该处的PE护套剥除。索夹安装采用工作篮作为工作平台，将工作篮安装在主缆上（或同普通悬索桥一样搭设猫道），承载安装人员在其上进行操作。索夹起吊采用汽吊，索夹安装的关键是螺栓的坚固，要分二次进行）索夹安装就位时用扳手预紧，然后用扭力扳手第一次坚固，吊杆索力加载完毕后用扭力扳手第二次紧固。索夹安装顺序是中跨从跨中向塔顶进行，边跨从锚固点附近向塔顶进行。
（4）吊杆安装及加载
吊杆在索夹安装完成后立即安装。小型吊杆采用人工安装，大型吊杆采用吊车配合安装。
由于自锚式悬索桥在荷载的作用下呈现出明显的几何非线性，因此吊杆的加载是一个复杂的过程。主缆相对于主梁而言刚度很小。如果吊杆一次直接锚固到位，无论是张拉设备的行程或者张拉力都很难控制而全桥吊杆同时张拉调整在经济上是不可行的。为了解决这个问题，就必须根据主梁和主缆的刚度、自重采用计算机模拟的办法，得出最佳加载程序。并在施工过程中，通过观测，对张拉力加以修正。
吊索张拉自塔柱和锚头处开始使用8台千斤顶对称张拉。吊索底端冷铸锚具，其锚杯铸有内外螺纹，内螺纹用于连接张拉时的连接杆以便千斤顶作用，外螺纹用螺母连接后将吊杆固定于锚垫板上。由于主缆在自重状态标高较高，导致吊杆在加载之前下锚头处于主梁梁体之内，因此在张拉时需配备临时工作撑脚和连接杆。
第一次张拉施加1/4的设计力将每一根吊杆临时锁定！第二次顺序与第一次相同，按设计力张拉完，然后检测每一根吊杆的实际荷载，最后根据设计力具体对每一根吊杆进行微调。在吊索的张拉过程中，塔顶与鞍座一起发生位移！塔根承受弯矩！这样有可能产生塔根应力超限的危险，为了不让塔根应力超限！张拉一定程度后，根据实际观测及计算分析！进行索鞍顶推，使塔顶回到原来无水平位移时的状态，如此反复后！将每根吊索的张拉力调整至设计值。
施工过程的控制对于自锚式混凝土悬索桥每一道工序的施工均非常重要，尤其在索部施工过程中每一阶段每一根吊索的索力都要及时准确的反馈。吊索张拉时千斤顶的油表读数是一个直观反映，另外利用智能信号采集处理分析仪通过对吊索的振动测出其所受的拉力，两种方法互相检验，确保张拉时每一根吊索的索力与设计相吻合。
四、 科技作品的材料准备
这次制作的科技作品——悬索桥
这次科技作品需要的材料有纸板、胶水、一次性筷子、小刀、胶带、细线等
桥面和桥塔全采用硬纸板

用一次性筷子进行加强桥面的刚度
用胶水进行粘结固定
五、 制作过程
1、 桥面制作
用胶水将一次性筷子固定在桥面的下方，增强桥面的刚度，桥面设计长度为46cm，宽度设计为18度设计为4cm
2、 塔架制作
塔架高为40cm，宽度为24cm，由于纸板的强度太低，则采用一次性筷子进行强度加固

3、缆索、吊杆、桥面的连接

用细线充作吊杆和缆索，将细线穿过桥面与缆索相连
六、 总结
首先了解船悬索桥的各部位结构，其次，悬索桥的结构特点和船体制图的一般规定了解各种船体图样的组成、表达内容、表达方法和特点，及详细介绍了识读和绘制悬索桥图样的方法和步骤。
通过实训，进一步掌握悬索桥结构和制图，增强动手操作能力。实训中体现团队合作精神和对工作严谨、一丝不苟
通过这门课的学习，培养了自己的自学，达到举一反三，融会贯通。在今后的学习生活中，不管遇到什么困难，我们都可以克服它。学习这门课，让我们真正领略到”“失败是成功之母”
，磨练了我们的毅力。制作模型，经常需要我们反复尝试，理解每一条线代表什么，才能想出它的总体形状。尤其是在学习 时，更需要我们反复探索，挖掘它的功能，一步一步摸索，一次一次地失败后爬起来，在这个过程中我们从没气馁，一如既往地坚持到最后。此外，这培养严谨的学习态度，培养团队合作的精神。总之，严格要求自己，以高标准来衡量自己，才能取得长足的进步。
先从书本看起，抓住主要知识点；然后通过大量制图；最后用粘接。这是一个很复杂的过程，但是它锻炼了我们的综合能力，这些都是我书本所学不到的。制作过程并不是一路平坦的。对这份模型，我们做过多次修改，最终才达到我们满意的地步。在这份工作完成之后，我们学会了如何来协调整体与局部的关系，正如悬索桥各部位之间的比例，达到整体的统一性。学习这门课的过程，我们团队永不言弃。
实训是巩固知识的第一步，实训可以积累经验，而虚心请教是积累经验最直接的途径，因此，实训中遇到不明白的地方，我就虚心地请教老师，在老师耐心的教导中我不断走向成熟，也积累起一定的经验。实训，就是从实践中学习。学习不能光靠舒舒服服地坐在课室里听老师讲理论，还要走出课室，抛开重重的书本，走向社会去学习。因为，外面的世界无限大，那里有很多在书里学不到的宝贵知识，况且书本知识也是来源于实践，理论知识就是在实践中体验生活、体验工作而形成的理论概括。现代的科技日新月异，知识需要不断拓宽。因此，我们更应学习——实践——再学习，发掘自己的实力，寻找我们的理想，实现我们的理想。
正所谓“纸上谈兵终觉浅觉知此事要躬行。”学习任何知识仅从理论上去求知而不去实践、探索是不够的所以在本学期即将结束之际紧接着来一次模型制作课程设计是很及时、很必要的。这样不仅能加深我们对工业设计的认识而且还及时、真正的做到了学以致用。从选题到定稿从理论到实践在整整一个星期的日子里可以说得是苦多于甜但是可以学到很多很多的的东西同时不仅可以巩固了以前所学过的知识而且学到 了很多在书本上所没有学到过的知识。使我懂得了理论与实际相结合是很重要的只有理论知识是远远不够的只有把所学的理论知识与实践相结 合起来从理论中得出结论才能真正为社会服务从而提高自己的实际动手能力和独立思考的能力 这一周的课程设计先不说别的就天气而言确实很艰苦。人在低温下的反应是很迟钝的手都冻僵了无法很好的活动。天气本身很冷故在操作时真是艰熬坐下来才一会就全身凉透但是凛冽的寒风挡不住我们求知、探索的欲望。通过我们不懈的努力与切实追求终于做完了此次课程设计。 在这次课程设计过程中我也遇到了很多问题。比如在制作模型时遇到一些复杂的模型我也能静静的用心去想希望能找到更好的方法最后还是如愿以偿的完成了我个人对它的制作。但在细节的处理上不是那么一帆风顺了经过同学的帮忙和自己的慢慢摸索最后做出这样的效果但终于做出来的效果并不是那么完美的还有很多缺陷感觉很惭愧。这次课程设计让我学到了很多不仅是巩固了先前学的的理论知识而且也培养了我的动手能力更令我的创造性思维得到拓展。
这次桥梁科技作品也颇有体会：
一、要善于沟通　沟通是一种重要的技巧和能力，时时都要巧妙运用。认识一个人，首先要记住对方的名字。了解一个人，则需要深入的交流。而这些，都要自己主动去做。　　
二、要有热情和耐心其实，不论在哪个行业，热情和信心都是不可或缺的。热情让我们对工作充满激情，愿意为共同的目标奋斗；耐心又让我们细致的对待工作，力求做好每个细节，精益求精。热情与耐心互补促进，才能碰撞出最美丽的火花，工作才能做到最好。
另外，我还意识到自己很多缺点和不足，例如专业知识基础不牢固、理论与实践结合不紧密、社会经验缺乏等等，这些将成为我最后大学生活的努力方向，我要力争尽快提升自己各方面能力和素质，以新的面貌来迎接毕业时新的机遇和挑战。短期的社会实践，一晃而过，却让我从中领悟到了很多的东西，而这些东西将让我终生受用。社会实践拉近了我与社会的距离，也让自己在社会实践中开拓了视野，增长了才干，进一步明确了我们青年学生的成材之路与肩负的社会使命。社会才是学习和受教育的大课堂，在那片广阔的天地里，我们的人生价值得到了体现，为将来更加激烈的竞争打下了更为坚实的基础。
