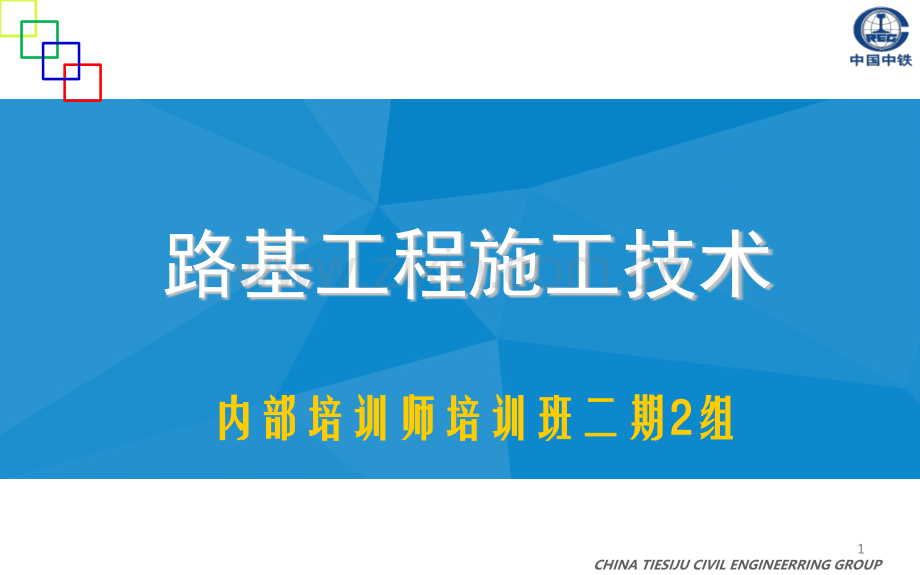

路基工程施工技术培训教材及培训PPT参考幻灯片.ppt

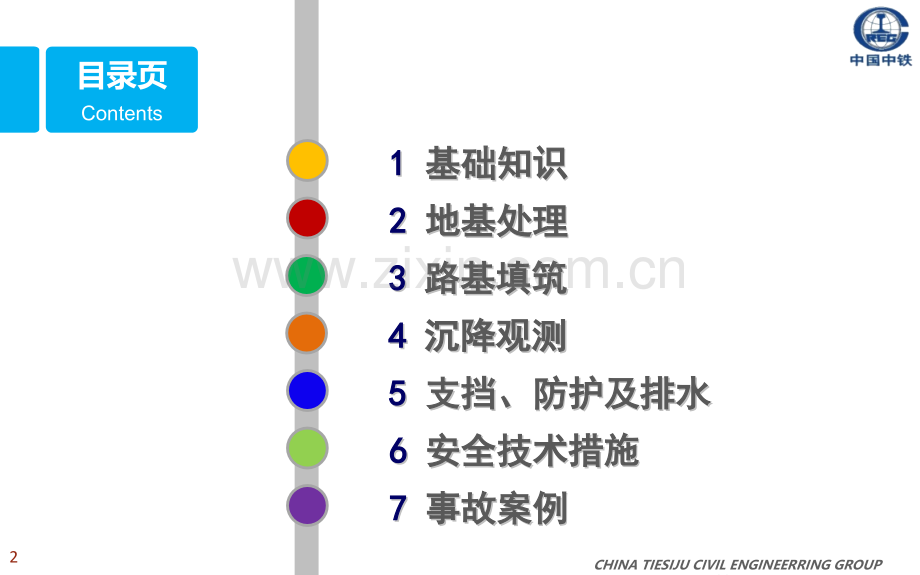

CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.1路基工程施工技术内部培训师培训班二期内部培训师培训班二期2 2组组Contents目录页CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.1 1 1 1 基础知识基础知识基础知识基础知识2 2 2 2 地基处理地基处理地基处理地基处理3 3 3 3 路基填筑路基填筑路基填筑路基填筑4 4 4 4 沉降观测沉降观测沉降观测沉降观测5 5 5 5 支挡、防护及排水支挡、防护及排水支挡、防护及排水支挡、防护及排水6 6 6 6 安全技术措施安全技术措施安全技术措施安全技术措施7 7 7 7 事故案例事故案例事故案例事故案例2CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.基础知识基础知识基础知识基础知识13 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.1 1 路基工程基础知识路基工程基础知识42009年年7月月7日至日至8日，某客运专线日，某客运专线”发生了路基下发生了路基下沉事故，三处路基下沉严重，最大下沉分别达到沉事故，三处路基下沉严重，最大下沉分别达到64.2cm、16cm、9.7cm。这起事故导致多趟动车。这起事故导致多趟动车组限速运行晚点，严重影响了铁路正常运输秩序，组限速运行晚点，严重影响了铁路正常运输秩序，危及列车运行安全。铁道部认定危及列车运行安全。铁道部认定k178+910质量事质量事故为铁路建设工程质量大事故，故为铁路建设工程质量大事故，k158+300、k106+300质量事故为铁路建设工程质量一般事故质量事故为铁路建设工程质量一般事故某某铁路路基沉降事故某某铁路路基沉降事故 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.1 1 路基工程基础知识路基工程基础知识5原铁道部给出的原因分析：原铁道部给出的原因分析：原铁道部给出的原因分析：原铁道部给出的原因分析：路基填筑不规范。填料控制不严路基填筑不规范。填料控制不严，粒径超标、，粒径超标、级配不良，甚至有的填料类别与设计不符；填筑级配不良，甚至有的填料类别与设计不符；填筑不讲究工艺控制，不讲究工艺控制，野蛮操作野蛮操作，虚铺厚度超标；路，虚铺厚度超标；路基断面加宽不够，基断面加宽不够，边坡碾压不实边坡碾压不实，雨季冲刷严重；，雨季冲刷严重；过渡段台阶宽度不足过渡段台阶宽度不足，涵洞两侧不对称填筑；，涵洞两侧不对称填筑；土土工格栅铺设工格栅铺设不平顺、接头搭接长度不够、搭接处不平顺、接头搭接长度不够、搭接处理理不规范不规范等。等。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.1 1 路基工程基础知识路基工程基础知识6原铁道部给出的原因分析：原铁道部给出的原因分析：原铁道部给出的原因分析：原铁道部给出的原因分析：路基挡护和排水工程质量问题突出。沉降缝、路基挡护和排水工程质量问题突出。沉降缝、反滤层反滤层不按设计要求施做；不按设计要求施做；片石混凝土片石混凝土片石掺量片石掺量过多；预应力坡面过多；预应力坡面锚索锚索施工不到位，存在锚索长施工不到位，存在锚索长度不够、数量不足、不做防锈处理等问题，甚至度不够、数量不足、不做防锈处理等问题，甚至有个别锚索不张拉就使用。有个别锚索不张拉就使用。排水系统排水系统不到位、不不到位、不完善、不畅通，造成路基、涵洞经常被水浸泡。完善、不畅通，造成路基、涵洞经常被水浸泡。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.1 1 路基工程基础知识路基工程基础知识7原铁道部给出的原因分析：原铁道部给出的原因分析：原铁道部给出的原因分析：原铁道部给出的原因分析：CFG桩和岩溶注浆施工存在较多的质量隐患。桩和岩溶注浆施工存在较多的质量隐患。比如，不做工艺性试验就开始施工；比如，不做工艺性试验就开始施工；实际地质与勘察资料有出入时，不及时进行变更，实际地质与勘察资料有出入时，不及时进行变更，影响处理效果；对施工质量的过程控制手段偏弱影响处理效果；对施工质量的过程控制手段偏弱等。等。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.地基处理地基处理地基处理地基处理28 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理92.1 2.1 常用常用方法方法换填换填预应力管桩预应力管桩水泥搅拌桩水泥搅拌桩冲击碾压冲击碾压强夯强夯抛石挤淤抛石挤淤 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.10地基处理常用方法地基处理常用方法 特殊土及特殊条件下特殊土及特殊条件下特殊土及特殊条件下特殊土及特殊条件下地基类别地基类别地基类别地基类别可选用的地基处理方法可选用的地基处理方法可选用的地基处理方法可选用的地基处理方法软弱黏性土（软土、松软土）地基换填、加筋垫层、袋装砂井、塑料排水板、强夯、强夯置换、碎石桩、搅拌桩、旋喷桩、水泥粉煤灰碎石桩、素混凝土桩、碎石注浆桩、现浇混凝土薄壁管桩、预应力管桩、钢筋混凝土桩网结构、钢筋混凝土桩板结构人工填筑土、杂填土地基换填、冲击碾压、强夯、强夯置换碎石桩、挤密桩、柱锤充扩桩松散砂土地基强夯、碎石桩、挤密砂桩、旋喷桩湿陷性黄土地基换填、冲击碾压、强夯、灰土挤密桩、水泥土挤密桩、柱锤充扩桩、钢筋混凝土桩板结构膨胀土地基换填、掺灰改良、封闭、石灰桩、灰土桩山区斜坡软弱地基碎石桩、搅拌桩、水泥粉煤灰碎石桩结合侧向约束桩岩溶灌浆、结构物跨越、揭盖回填采空区、人为空洞灌浆、强夯、充填粗粒料2 2 地基处理地基处理10 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.112 2 地基处理地基处理2.2 2.2 试桩试桩试桩目的：试桩目的：试桩目的：试桩目的：试桩是为了为下一步软基处理工程施工提供技术依据，其中包括：主要设备的适用性、配套设备的型号及数量；根据地质情况初步选定施工工艺和施工顺序的合理性，通过确定施工控制参数及工序时间，相关人员的配备磨合；桩身质量、处理后单桩承载力或地基承载力是否达到设计要求等。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.122 2 地基处理地基处理2.2 2.2 试桩试桩试验段施工小结主要容：试验段施工小结主要容：试验段施工小结主要容：试验段施工小结主要容：工程概况该部分主要包括工程概况、设计桩基参数以及地质条件，重点是设计桩基参数和地质条件。试桩目的、地点及试验内容该部分主要包含试桩目的、试桩地点、试桩工作内容等。试验桩施工时人员和机械情况进行试验桩施工时，现场技术负责人、技术员、安质负责人、试验负责人、操作手、工人等配置情况。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.132 2 地基处理地基处理施工过程描述各种机械参数的记录、地质情况记录及其他过程记录等桩基静载试验情况试验桩结论应根据试桩结果，及时总结试桩结论，得出机械、人员数量及组合，提出下一步大面积施工所需机械数量、施工中所采用的技术参数、安全质量控制要点等。附件原材料试验报告(复印件)；各种原始记录、过程记录等；静载试验情况。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.142 2 地基处理地基处理2.3 2.3 换填换填控制要点：控制要点：控制要点：控制要点：当底部起伏较大，可设置台阶或缓坡，并按先深后浅的顺序进行换填施工。换填料应分层铺设夯实，取样检验测定压实后的干土质量密度。冬期换填的底槽如受冻，应清除冻层后再换填，暂时停顿或隔夜继续换填的底层上要覆盖保温材料 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理15 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.3 2.3 换填换填质量通病及防治措施：质量通病及防治措施：质量通病及防治措施：质量通病及防治措施：换填的深度不满足设计要求。超挖部分用换填的合格材料填筑。换填大面积开挖，又遇雨季，且排水不畅，造成雨水浸泡。防治措施：先开挖排水沟，畅通排水系统，经常派人疏通排水沟。灰土换填含水量较大，石灰掺量不足，拌和不均匀，灰土中土颗粒较大。防治措施：石灰掺量控制在试验配合比的-0.5%+1.0%范围内，化学改良的拌和土保持在最佳含水量的2%时，破碎处理。16 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理A、B组填料换填时，最大粒径超标，施工时大或小颗粒出现集窝的现象。防治措施：超粒径颗粒在料场应量避免装车，少量到现场后，人工捡除或破碎；集料窝由人工随时重新拌和。压实质量不能满足设计和验标要求。填层较厚，压路机行驶速度较快，表面平整度较差，含水量偏离最佳含水量较大。防治措施：严格按试验段成果指导施工，加强原材料的控制。17 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理18 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.4 2.4 碎石垫层碎石垫层碎石垫层施工：碎石垫层施工：碎石垫层施工：碎石垫层施工：19 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.4 2.4 碎石垫层碎石垫层控制要点：控制要点：控制要点：控制要点：大面积施工前，做压实工艺试验，确定施工参数，并报监理批准。验证施工技术、施工组织能达到预期的质量、进度效果，机械设备和人员配置合理，施工效率能满足施工组织确定的工期。对清表压实后的基底做出横向路拱，路拱坡度不得缓于设计的坡度，有利于排水。对于中间夹土工材料的垫层，上垫层开始采用人工摊铺，自卸汽车不得直接开到土工材料上，压实采用轻型压路机压实，保证土工材料完好无损。20 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.4 2.4 碎石垫层碎石垫层质量通病及防治措施：质量通病及防治措施：质量通病及防治措施：质量通病及防治措施：砂石料材质不符合要求。砂石料的材质应当符合设计及验标要求，特别是含泥量不得超标，否则容易造成固结，起不到排水作用。防治措施：严格控制材料关，不合格的材料不得进场。土工材料受损坏。土工材料铺筑后，上层的垫层不得直接接触大型机械，否则易造成土工格栅的破坏，对纵横向的传力不利。防治措施：上层垫层采用人工摊铺，轻型压路基压实。压实质量达不到设计及验标要求，特别是上层垫层的压实，一般仅20cm厚，下面为土工格栅，振动不易太大了，否则易造成土工格栅的破坏；碎石垫层中一般掺入适量细颗粒（如石粉等），否则不易压实，很难保证垫层的密实。21 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.5 2.5 水泥粉煤灰碎石桩（水泥粉煤灰碎石桩（CFGCFG桩）桩）主要施工机械设备主要施工机械设备主要施工机械设备主要施工机械设备22机械设备应结合试桩确定的施工方案、机械、人员组合、工期要求进行合理配置；施工CFG桩需要配置长螺旋钻机或振动沉管打桩机、发电机（若采用自发电时用）、砼输送泵，装载机、自卸汽车、挖掘机、小型挖掘机、砼罐车等。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.5 2.5 水泥粉煤灰碎石桩（水泥粉煤灰碎石桩（CFGCFG桩）桩）常用施工工艺常用施工工艺常用施工工艺常用施工工艺23施工顺序施工顺序间隔跳打间隔跳打法法连打法连打法振裂或振振裂或振断，断桩断，断桩头现象。头现象。挤碎或挤碎或缩颈现缩颈现象象S S”走走行方式行方式 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.5 2.5 水泥粉煤灰碎石桩（水泥粉煤灰碎石桩（CFGCFG桩）桩）工艺流程工艺流程工艺流程工艺流程24长螺旋钻管内泵压混长螺旋钻管内泵压混合料灌注施工工艺合料灌注施工工艺振动沉管灌注施工工艺振动沉管灌注施工工艺 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.5 2.5 水泥粉煤灰碎石桩（水泥粉煤灰碎石桩（CFGCFG桩）桩）振动沉管灌注施工步骤振动沉管灌注施工步骤振动沉管灌注施工步骤振动沉管灌注施工步骤25 沉管沉管投料投料拔管拔管封顶封顶移机移机 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.5 2.5 水泥粉煤灰碎石桩（水泥粉煤灰碎石桩（CFGCFG桩）桩）长螺旋钻管内泵压混合料灌注施工步骤长螺旋钻管内泵压混合料灌注施工步骤长螺旋钻管内泵压混合料灌注施工步骤长螺旋钻管内泵压混合料灌注施工步骤26钻机就位钻机就位钻进成孔钻进成孔混合料搅拌运输混合料搅拌运输灌注及拔管灌注及拔管移机移机 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.5 2.5 水泥粉煤灰碎石桩（水泥粉煤灰碎石桩（CFGCFG桩）桩）灌注和拔管过程中应注意一下几点灌注和拔管过程中应注意一下几点灌注和拔管过程中应注意一下几点灌注和拔管过程中应注意一下几点:27010206030405 统一指挥、协调。停工待料的现象钻孔至设计标高后，检查管道内砼是否填满，以管道顶端的排气孔是否喷射砼为准。提钻前砼输送泵，将管道内的砼填满，特别是地下水比较丰富的地段。提钻严禁旋转钻头，避免形成断桩。提至桩顶后亦需停置1030秒泵送混凝土，保证桩头质量；提钻速度根据混凝土输送泵的类型确定。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.5 2.5 水泥粉煤灰碎石桩（水泥粉煤灰碎石桩（CFGCFG桩）桩）接桩及补桩接桩及补桩接桩及补桩接桩及补桩28当CFG桩在凿除桩头后或由于1.5m以内的浅部断桩造成桩体顶面标高低于设计桩头底面标高时，应采用与桩体材料配合比相同或高出桩身一级的混合料进行接桩。接桩部分的桩径应比设计桩径大20cm，与既有桩体的咬结长度不小于20cm。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.5 2.5 水泥粉煤灰碎石桩（水泥粉煤灰碎石桩（CFGCFG桩）桩）控制要点：控制要点：控制要点：控制要点：291 1对于较硬的土层，不宜选用振动沉管法，防止在施工过程中，破坏土的结构，影响地基承载力。3 32 24 4长螺旋钻管内泵压混合料灌注施工工艺根据不同的土质采用合适的提钻速度，并且需要选择相应的机械走行路线，以防止提钻过快发生缩径和断桩现象。要选择合适的混合料坍落度，否则会造成堵管或混合料离析。应按照摩擦桩以桩长控制为主，瞬间电流值控制为辅，端承桩必须按照瞬间电流控制为主，桩长控制为辅的原则控制桩长。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.5 2.5 水泥粉煤灰碎石桩（水泥粉煤灰碎石桩（CFGCFG桩）桩）30质量通病：010204050603质量通病浅层断桩桩头酥松桩身缩径短桩、断桩桩端未进入相应的持力层桩身离析 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理2.5 2.5 水泥粉煤灰碎石桩（水泥粉煤灰碎石桩（CFGCFG桩）桩）防治措施：防治措施：防治措施：防治措施：31做到一机一人进行旁站，检查桩位的偏差、钻杆的垂直度，控制钻孔深度及砼灌注速度，做好旁站记录，保证混凝土供应及时不间断。小挖机需一次性挖到位，钻机移动时，支脚不要压到桩位。运输过程中匀速慢转，严禁停转，每次卸料前必须要求砼罐车强制搅拌30S，防止砼发生离析。发现砼坍落度过大，需退回搅拌站。砂浆润管时必须等砂浆泵完，出现砼时再灌注砼。控制拔管速度，拔管到桩顶后严格按要求停置10-30S，保证桩头质量。施工过程中避免施工机械对已施工完的桩体形成挤压作用；控制拔管速度。做到一机一人进行旁站，检查成桩瞬间电流值，确保施工成桩瞬间电流值与设计值相符，做好旁站记录。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理322.6 2.6 混凝土预制桩混凝土预制桩 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理332.6 2.6 混凝土预制桩混凝土预制桩主要机械设备：主要机械设备：主要机械设备：主要机械设备：打桩机、发电机、电焊机、吊车等。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理342.6 2.6 混凝土预制桩混凝土预制桩工艺流程：工艺流程：工艺流程：工艺流程：测量放线测量放线测量放线测量放线桩机就位桩机就位桩机就位桩机就位插桩插桩插桩插桩打桩打桩打桩打桩中间验收中间验收中间验收中间验收送桩送桩送桩送桩移至下一桩位移至下一桩位移至下一桩位移至下一桩位桩机进场管桩验收测量仪器控制喂桩运桩测量仪器控制测量仪器控制 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理352.6 2.6 混凝土预制桩混凝土预制桩打桩施工步骤：打桩施工步骤：打桩施工步骤：打桩施工步骤：施工准备施工准备桩机就位桩机就位吊桩喂桩吊桩喂桩沉桩沉桩接桩接桩 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理362.6 2.6 混凝土预制桩混凝土预制桩控制要点：控制要点：控制要点：控制要点：要选择适当重量的桩机锤，应验算振动上拔力对桩身结构的影响1沉桩和桩中心线必须在一条线上2沉桩时详细、准确地填写沉桩记录。记录最后贯入度及桩顶标高3每根桩开始沉桩后，应一次性完成，不可中途停锤过久，以免土的摩擦阻力恢复4若桩头出现严重破损，应停止打入，待采取措施后方可继续打5 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理372.6 2.6 混凝土预制桩混凝土预制桩质量通病：质量通病：质量通病：质量通病：质量通病质量通病贯入度发生急剧变化或振动打桩机的振幅异常桩头破碎或桩身开裂桩位中心及桩间距偏差超过规范要求接桩时，当用混凝土法兰盘拼接时，焊接不牢固，没有进行很好的防锈处理桩顶超过设计桩顶标高，需要截桩时没有专门的截桩器 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.2 2 地基处理地基处理382.6 2.6 混凝土预制桩混凝土预制桩质量通病：质量通病：质量通病：质量通病：（1）在进行打入桩施工前，认真研究设计单位提供的地质资料，出现贯入度异常时，对应地质资料的分层情况，分析桩尖所处的地层。（2）在预制桩进场时，要加强检查，确保预制桩的质量。（3）为确保桩中位置及桩间距，要严格执行测量复核制，并做好测量桩位的保护。（4）参与焊接施工的作业人员必须持证上岗，质量检查人员要加强焊接质量的检查、检测，出现不符合验标要求时，要及时整改。（5）加强技术交底，要让施工人员认识到不使用专门的截桩器对桩身质量的危害性。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.路基填筑路基填筑路基填筑路基填筑339 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.403 3 路基填筑路基填筑3.1 3.1 工艺性试验工艺性试验试验目的试验目的大规模施工前，大规模施工前，或材料来源发生或材料来源发生变化后变化后将将设计标准和室设计标准和室内试验数据内试验数据转化转化为为施工控制参数施工控制参数通过比对试验，通过比对试验，确定各参数确定各参数合理施工控制方法合理施工控制方法合理分段长度合理分段长度最佳机械组合最佳机械组合合理机械走行速度合理机械走行速度最佳含水率最佳含水率最经济压实遍数最经济压实遍数最合理的虚铺厚度最合理的虚铺厚度压实厚度压实厚度 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.413 3 路基填筑路基填筑3.1 3.1 工艺性试验工艺性试验方案编制：方案编制：方案编制：方案编制：选定试验段的选定试验段的位置及长度位置及长度确定试验段的确定试验段的人员人员及及机械、机械、试验检测设备配置试验检测设备配置确定试验确定试验检测的内容检测的内容确定确定数据采集的方式数据采集的方式总结成果总结成果 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.3 3 路基填筑路基填筑3.1 3.1 工艺性试验工艺性试验某单位施工一段路基，施工前某单位施工一段路基，施工前某单位施工一段路基，施工前某单位施工一段路基，施工前需要做试验段，他们选取了两需要做试验段，他们选取了两需要做试验段，他们选取了两需要做试验段，他们选取了两段路基作为试验段，分别是：段路基作为试验段，分别是：段路基作为试验段，分别是：段路基作为试验段，分别是：11、DK4+100DK4+190DK4+100DK4+190，路基路基填筑高度填筑高度1.81.8米；米；22、DK5+500DK4+650DK5+500DK4+650，路基，路基填筑高度填筑高度6.06.0米；米；试讨论两种方案的优缺点，以试讨论两种方案的优缺点，以及选择试验段应注意的事项及选择试验段应注意的事项42 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.433 3 路基填筑路基填筑3.1 3.1 工艺性试验工艺性试验实施：实施：实施：实施：试验流程试验流程制定方案制定方案制定方案制定方案工艺试验工艺试验工艺试验工艺试验可行性比较可行性比较可行性比较可行性比较是是是是制定工艺流程制定工艺流程确定施工参数确定施工参数含税率含税率虚铺厚度虚铺厚度压实遍数压实遍数机械组合机械组合机械走行速度机械走行速度否否否否 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.443 3 路基填筑路基填筑3.1 3.1 工艺性试验工艺性试验序号填土种类含水率地基系数K30压实厚度压实遍数走行速度机械组合密实度检测值填筑加宽量备注最佳含水率实测含水率压实系数K孔隙率 nEvdEv21 12 2路基填筑工艺试验记录表路基填筑工艺试验记录表 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.453 3 路基填筑路基填筑3.1 3.1 工艺性试验工艺性试验试验收集整理内容：试验收集整理内容：试验收集整理内容：试验收集整理内容：绘制不同虚铺厚度各参数随碾压遍数变化的关系曲线，确定适宜的碾压遍数和松铺厚度。绘制在固定某一适宜填筑厚度条件下各参数随含水率变化的关系曲线，确定施工控制含水率范围。压实系数曲线压实系数曲线地基系数曲线地基系数曲线变形模量变形模量Ev2Ev2曲线曲线动态变形模量动态变形模量EvdEvd曲线曲线 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.463 3 路基填筑路基填筑3.1 3.1 工艺性试验工艺性试验试验收集整理内容：试验收集整理内容：试验收集整理内容：试验收集整理内容：绘制掺水泥的化学改良土、掺水泥级配碎石在固定某一适宜填筑厚度条件下压实系数随延迟时间变化的关系曲线，并根据相应的试验结果，确定适宜的延迟时间范围。整理分析化学改良土填筑工艺试验无侧限抗压强度试验验证数据，最终确定化学改良土填筑工艺试验成果。对软土地基地段，应据沉降及边坡位移观测，确定合适的填筑速率和填层厚度。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.473 3 路基填筑路基填筑3.1 3.1 工艺性试验工艺性试验编制试验段总结报告：编制试验段总结报告：编制试验段总结报告：编制试验段总结报告：机械设备组合。压路机碾压行走速度、碾压方式、碾压遍数。填料的施工含水率控制范围。适宜的松铺厚度。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.483 3 路基填筑路基填筑3.2 3.2 路基填筑工艺路基填筑工艺主要施工方法：主要施工方法：主要施工方法：主要施工方法：自下而上水平分层，逐层填筑压实自下而上水平分层，逐层填筑压实分层压实法分层压实法分层压实法分层压实法以路基一端按断面的部分或全部高度自以路基一端按断面的部分或全部高度自上往下倾卸石料逐步推进填筑上往下倾卸石料逐步推进填筑竖向填筑法竖向填筑法竖向填筑法竖向填筑法利用冲击压实机的冲击碾周期性大振幅利用冲击压实机的冲击碾周期性大振幅低频率对路基压实低频率对路基压实冲击压实法冲击压实法冲击压实法冲击压实法用起重机吊起夯锤从高处自由落下，利用起重机吊起夯锤从高处自由落下，利用强大的动力冲击迫使岩土颗粒位移用强大的动力冲击迫使岩土颗粒位移强力夯实法强力夯实法强力夯实法强力夯实法四种填筑方式四种填筑方式 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.493 3 路基填筑路基填筑3.2 3.2 路基填筑工艺路基填筑工艺主要施工机械：主要施工机械：主要施工机械：主要施工机械：自卸汽车自卸汽车装载机装载机挖掘机挖掘机推土机推土机平地机平地机压路机压路机小型夯实机小型夯实机路拌机路拌机 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.503 3 路基填筑路基填筑3.2 3.2 路基填筑工艺路基填筑工艺工艺流程：工艺流程：工艺流程：工艺流程：施工施工施工施工准备准备准备准备基底基底基底基底处理处理处理处理分层分层分层分层填筑填筑填筑填筑摊铺摊铺摊铺摊铺精平精平精平精平洒水洒水洒水洒水晾晒晾晒晾晒晾晒碾压碾压碾压碾压夯实夯实夯实夯实检验检验检验检验签证签证签证签证整修整修整修整修养护养护养护养护三阶段三阶段三阶段三阶段四区段四区段四区段四区段八流程八流程八流程八流程填土区段填土区段平整区段平整区段碾压区段碾压区段检测区段检测区段 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.513 3 路基填筑路基填筑3.2 3.2 路基填筑工艺路基填筑工艺区段划分：区段划分：区段划分：区段划分：根据使用机械的能力、数量一般宜在200m以上以构造物为界填筑区段长度的选择填筑区段长度的选择填筑区段长度的选择填筑区段长度的选择各区段或流程内严禁交叉作业现场要设置明显标识注意事项注意事项注意事项注意事项 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.523 3 路基填筑路基填筑3.2 3.2 路基填筑工艺路基填筑工艺填筑的施工顺序：填筑的施工顺序：填筑的施工顺序：填筑的施工顺序：下层面处理下层面处理下层面处理下层面处理测量放样、测量放样、测量放样、测量放样、抄平抄平抄平抄平布填料布填料布填料布填料推土机推土机推土机推土机摊铺整平摊铺整平摊铺整平摊铺整平轻型压路机轻型压路机轻型压路机轻型压路机初压初压初压初压重型振动压重型振动压重型振动压重型振动压路机复压路机复压路机复压路机复压平地机精平平地机精平平地机精平平地机精平重型压路机重型压路机重型压路机重型压路机终压终压终压终压 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.533 3 路基填筑路基填筑3.2 3.2 路基填筑工艺路基填筑工艺填料要求填料要求填料要求填料要求不得混填，每一段路基填筑段、不得混填，每一段路基填筑段、每一层用同一种填料；每一层用同一种填料；在在透水性不好透水性不好的压实层上填筑的压实层上填筑透透水性较好水性较好的填料前，应在其表面的填料前，应在其表面设设2%-4%2%-4%的双向横坡的双向横坡；不得将不得将透水性不好透水性不好的填料覆盖在的填料覆盖在透水性较好透水性较好填料的路堤边坡上；填料的路堤边坡上；每种填料层累计总厚度不小于50cm。CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.543 3 路基填筑路基填筑施工要点：施工要点：施工要点：施工要点：根据工艺试验确定的虚铺厚度，根据工艺试验确定的虚铺厚度，确定分层填筑厚度确定分层填筑厚度确定分层填筑厚度确定分层填筑厚度；每层施工前，放中线、边线，每层施工前，放中线、边线，挂线，控制松铺边界和厚度控制松铺边界和厚度控制松铺边界和厚度控制松铺边界和厚度；画网格，画网格，画网格，画网格，上料均布有序；上料均布有序；用用推土机平整推土机平整推土机平整推土机平整，使填层平顺均匀；，使填层平顺均匀；平整的同时对平整的同时对路肩初压路肩初压路肩初压路肩初压；初压之后精平初压之后精平初压之后精平初压之后精平，局部凹坑人工修，局部凹坑人工修整。整。布料及平整布料及平整布料及平整布料及平整设置方格网设置方格网路基上料路基上料推土机粗平推土机粗平平地机精平平地机精平 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.交底内容交底内容交底内容交底内容碾压里程范围碾压里程范围压实遍数压实遍数机械走行速度机械走行速度压实顺序压实顺序压实时纵横向重叠长度压实时纵横向重叠长度安全注意事项安全注意事项553 3 路基填筑路基填筑施工要点：施工要点：施工要点：施工要点：检查分层厚度和平整度检查分层厚度和平整度对司机进行对司机进行技术交底技术交底技术交底技术交底碾压前准备工作碾压前准备工作碾压前准备工作碾压前准备工作 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.563 3 路基填筑路基填筑施工要点：施工要点：施工要点：施工要点：先两侧后中间先两侧后中间先两侧后中间先两侧后中间先慢后快先静压后振动直线地段直线地段直线地段直线地段 从曲线内侧向外侧从曲线内侧向外侧从曲线内侧向外侧从曲线内侧向外侧先慢后快先静压后振动曲线地段曲线地段曲线地段曲线地段碾压顺序碾压顺序碾压顺序碾压顺序 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.573 3 路基填筑路基填筑施工要点：施工要点：施工要点：施工要点：静压静压弱振弱振强压强压静压静压最大行驶速度不超过不超过不超过不超过4Km/h4Km/h纵向搭接长度不小于2m上下层填筑接头应错开接头应错开接头应错开接头应错开3m3m相邻两行重叠重叠重叠重叠40cm40cm40cm40cm，保证不漏压碾压主要参数碾压主要参数碾压主要参数碾压主要参数碾压四步骤碾压四步骤碾压四步骤碾压四步骤 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.583 3 路基填筑路基填筑其他注意事项：其他注意事项：其他注意事项：其他注意事项：碾压遍数碾压遍数碾压遍数碾压遍数：不少于工艺试验确定遍数 细粒土砂类土：细粒土砂类土：轻型静压2遍重型振动碾压46遍；碎石土：碎石土：重型振动碾压57遍。路肩部分路肩部分路肩部分路肩部分采用斜向进退碾压法。两侧超填宽度两侧超填宽度两侧超填宽度两侧超填宽度不小于50cm，竣工时应刷坡整平。纵向接头处，纵向接头处，纵向接头处，纵向接头处，挖出宽度不小于2m硬质台阶。碾压碾压碾压碾压机械刷坡机械刷坡接头处台阶接头处台阶 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.3 3 路基填筑路基填筑质量通病：质量通病：质量通病：质量通病：59质量质量通病通病中线偏位中线偏位清表不彻清表不彻底底，滑坡、滑坡、差异沉降差异沉降隐患隐患压实度压实度不足不足边缘压实边缘压实度不足度不足不同土质不同土质填筑，现填筑，现裂缝或局裂缝或局部翻浆部翻浆雨后雨后边坡冲刷边坡冲刷 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.3 3 路基填筑路基填筑防治措施：防治措施：防治措施：防治措施：中线偏位中线偏位中线偏位中线偏位的防治措施：的防治措施：的防治措施：的防治措施：进行导线测量，并加固导线点，一直保护至交工验收。路基施工前，根据回复的路线中桩、设计图标、施工工艺和有关规定，定出路基地界桩和路堤坡脚、路堑堑顶、边沟、取土坑、护坡道、弃土堆等的具体位置桩。在距中心一定安全局里处设立控制桩，其间隔不大于50m，桩上标明桩号和路中心填挖高度。在放完边桩后，应进行边坡放样，对深挖高填地段，每挖深或填高60-80m复测一次中线桩，测定路基标高和宽度，以控制边坡的坡度。机械施工中，在边桩处设立明显填挖标志，并在不大于200m间距段落内、距中心桩一定距离设立控制桩。60 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.3 3 路基填筑路基填筑防治措施：防治措施：防治措施：防治措施：清表不彻底清表不彻底清表不彻底清表不彻底的防治措施：的防治措施：的防治措施：的防治措施：对于路基附近的危险建筑应予以适当加固；对文物古迹应妥善保管。应将路基范围内的树根全部挖除，并将坑穴填平夯实。在填方和借方地段的原地面应进行表面清理，清理深度应根据种植土厚度决定，清出的种植土应集中堆放。填方地段在清理完地表后，应整平压实达到规定要求，重新测量地面标高，经检查验收后，方可进行填方作业。61 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.3 3 路基填筑路基填筑防治措施：防治措施：防治措施：防治措施：压实度不足压实度不足压实度不足压实度不足的防治措施：的防治措施：的防治措施：的防治措施：确保压路机的质量及压实遍数符合规范要求。选用重型振动压路机碾压，保证碾压均匀。压路机应进退有序，碾压轮迹重叠、铺筑段落搭接超压应符合规范要求。填筑土应在最佳含水率2%时进行碾压。当下层因雨松软或干燥起尘时，应彻底处治至压实度符合要求后再进行当前层施工。优先选择级配较好的粗粒土等作为路基填料，填料最小强度应符合要求，优先选择级配较好A、B组填料。62 CHINA TIESIJU CIVIL ENGINEERRING GROUP CO.,LTD.3 3 路基填筑路基填筑防治措施：防治措施：防治措施：防治措施：边缘压实度不足边缘压实度不足边缘压实度不足边缘压实度不足的防治措施：的防治措施：的防治措施：的防治措施：路基施工应按设计的要求进行超宽填筑。控制碾压工艺，保证机具碾压到边。认真控制碾压顺序，确保轮迹重叠宽度和段落搭接超压长度。提高路基边缘带压实遍数，确保边缘带碾压频率高于或不低于路基正线。63 CHINA TIESIJU CI
