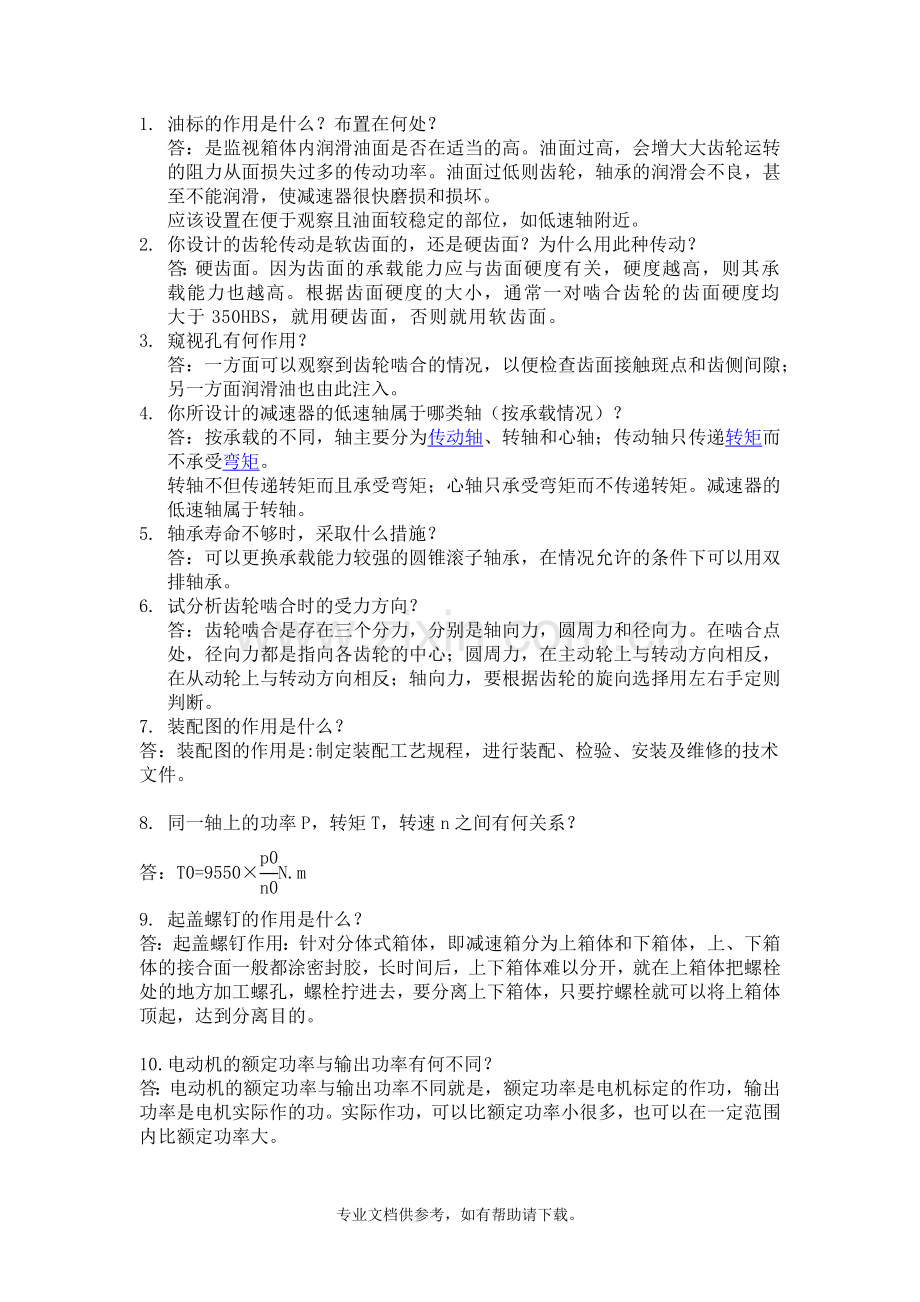

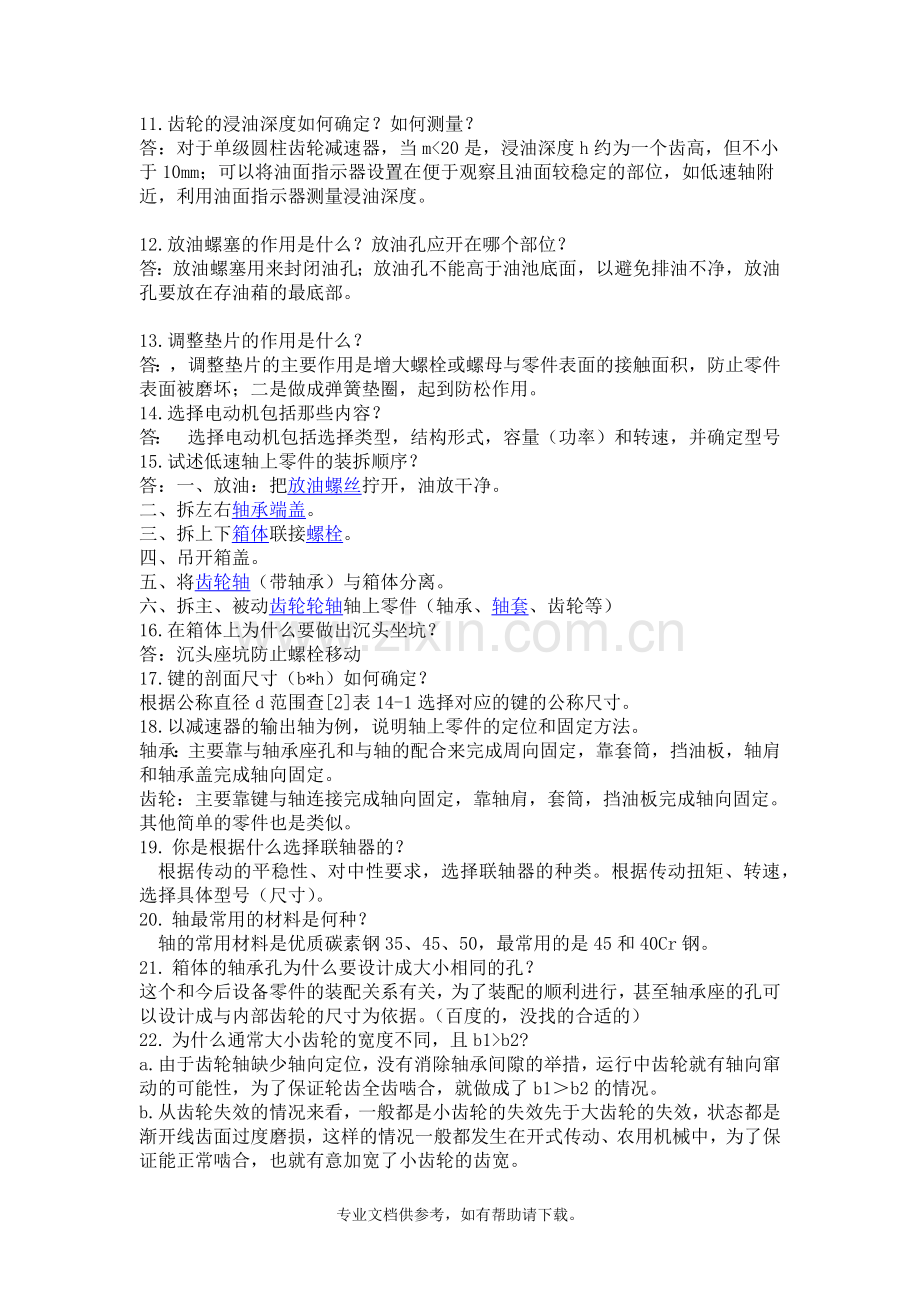

机械设计答辩题总集.doc

1. 油标的作用是什么？布置在何处？
答：是监视箱体内润滑油面是否在适当的高。油面过高，会增大大齿轮运转的阻力从面损失过多的传动功率。油面过低则齿轮，轴承的润滑会不良，甚至不能润滑，使减速器很快磨损和损坏。
应该设置在便于观察且油面较稳定的部位，如低速轴附近。
2. 你设计的齿轮传动是软齿面的，还是硬齿面？为什么用此种传动？
答：硬齿面。因为齿面的承载能力应与齿面硬度有关，硬度越高，则其承载能力也越高。根据齿面硬度的大小，通常一对啮合齿轮的齿面硬度均大于350HBS，就用硬齿面，否则就用软齿面。
3. 窥视孔有何作用？
答：一方面可以观察到齿轮啮合的情况，以便检查齿面接触斑点和齿侧间隙；另一方面润滑油也由此注入。
4. 你所设计的减速器的低速轴属于哪类轴（按承载情况）？
答：按承载的不同，轴主要分为传动轴、转轴和心轴；传动轴只传递转矩而不承受弯矩。
转轴不但传递转矩而且承受弯矩；心轴只承受弯矩而不传递转矩。减速器的低速轴属于转轴。
5. 轴承寿命不够时，采取什么措施？
答：可以更换承载能力较强的圆锥滚子轴承，在情况允许的条件下可以用双排轴承。
6. 试分析齿轮啮合时的受力方向？
答：齿轮啮合是存在三个分力，分别是轴向力，圆周力和径向力。在啮合点处，径向力都是指向各齿轮的中心；圆周力，在主动轮上与转动方向相反，在从动轮上与转动方向相反；轴向力，要根据齿轮的旋向选择用左右手定则判断。
7. 装配图的作用是什么？
答：装配图的作用是:制定装配工艺规程，进行装配、检验、安装及维修的技术文件。

8. 同一轴上的功率P，转矩T，转速n之间有何关系？
答：T0=9550×N.m
9. 起盖螺钉的作用是什么？
答：起盖螺钉作用：针对分体式箱体，即减速箱分为上箱体和下箱体，上、下箱体的接合面一般都涂密封胶，长时间后，上下箱体难以分开，就在上箱体把螺栓处的地方加工螺孔，螺栓拧进去，要分离上下箱体，只要拧螺栓就可以将上箱体顶起，达到分离目的。

10. 电动机的额定功率与输出功率有何不同？
答：电动机的额定功率与输出功率不同就是，额定功率是电机标定的作功，输出功率是电机实际作的功。实际作功，可以比额定功率小很多，也可以在一定范围内比额定功率大。

11. 齿轮的浸油深度如何确定？如何测量？
答：对于单级圆柱齿轮减速器，当m<20是，浸油深度h约为一个齿高，但不小于10mm；可以将油面指示器设置在便于观察且油面较稳定的部位，如低速轴附近，利用油面指示器测量浸油深度。

12. 放油螺塞的作用是什么？放油孔应开在哪个部位？
答：放油螺塞用来封闭油孔；放油孔不能高于油池底面，以避免排油不净，放油孔要放在存油葙的最底部。

13. 调整垫片的作用是什么？
答：，调整垫片的主要作用是增大螺栓或螺母与零件表面的接触面积，防止零件表面被磨坏；二是做成弹簧垫圈，起到防松作用。
14. 选择电动机包括那些内容？
答： 选择电动机包括选择类型，结构形式，容量（功率）和转速，并确定型号
15. 试述低速轴上零件的装拆顺序？
答：一、放油：把放油螺丝拧开，油放干净。
二、拆左右轴承端盖。
三、拆上下箱体联接螺栓。
四、吊开箱盖。
五、将齿轮轴（带轴承）与箱体分离。
六、拆主、被动齿轮轮轴轴上零件（轴承、轴套、齿轮等）
16. 在箱体上为什么要做出沉头坐坑？
答：沉头座坑防止螺栓移动
17. 键的剖面尺寸（b*h）如何确定？
根据公称直径d范围查[2]表14-1选择对应的键的公称尺寸。
18. 以减速器的输出轴为例，说明轴上零件的定位和固定方法。
轴承：主要靠与轴承座孔和与轴的配合来完成周向固定，靠套筒，挡油板，轴肩和轴承盖完成轴向固定。
齿轮：主要靠键与轴连接完成轴向固定，靠轴肩，套筒，挡油板完成轴向固定。
其他简单的零件也是类似。
19. 你是根据什么选择联轴器的？
根据传动的平稳性、对中性要求，选择联轴器的种类。根据传动扭矩、转速，选择具体型号（尺寸）。
20. 轴最常用的材料是何种？
轴的常用材料是优质碳素钢35、45、50，最常用的是45和40Cr钢。
21. 箱体的轴承孔为什么要设计成大小相同的孔？
这个和今后设备零件的装配关系有关，为了装配的顺利进行，甚至轴承座的孔可以设计成与内部齿轮的尺寸为依据。（百度的，没找的合适的）
22. 为什么通常大小齿轮的宽度不同，且b1>b2?
a.由于齿轮轴缺少轴向定位，没有消除轴承间隙的举措，运行中齿轮就有轴向窜动的可能性，为了保证轮齿全齿啮合，就做成了b1＞b2的情况。
b.从齿轮失效的情况来看，一般都是小齿轮的失效先于大齿轮的失效，状态都是渐开线齿面过度磨损，这样的情况一般都发生在开式传动、农用机械中，为了保证能正常啮合，也就有意加宽了小齿轮的齿宽。
23. 轴承端盖起什么作用？
轴承端盖的作用一是轴向固定轴承，二是起密封掩护作用，防止轴承进入尘土等进入轴承造成损坏。
24. 装配图上应标注哪几类尺寸？举例说明。
装配图的尺寸标注要求与零件图的尺寸标注要求不同，它不需要标注每个零件的全部尺寸，只需标注一些必要尺寸，这些必要尺寸可按其作用不同大致归纳为以下几类：
a.规格尺寸
用以表明机器（或部件）的性能或规格的尺寸。它是设计和选用该机器或部件时的主要依据。
b.装配尺寸
为了保证机器或部件的性能和质量，装配图中需注出相关零件间有装配要求的尺寸。
1．配合尺寸
凡两零件有配合要求时，必须注出配合尺寸。
2．重要的相对位置尺寸
装配时，相关零件间必须保证的距离、间隙等相对位置尺寸。
3．连接尺寸
装配图中一般应标注连接尺寸以表明螺纹紧固件、键、销、滚动轴承等标准零、部件的规格尺寸（通常填写在明细栏中）。
c.安装尺寸
机器或部件安装到其它零、部件或基座上的相关尺寸称为安装尺寸。
d.外形尺寸
外形尺寸是机器或部件的总长、总高、总宽尺寸，它反映了机器或部件的总体大小，为安装、包装、运输等提供所占空间尺寸的大小。

提示：
1---总体尺寸，总长240，总宽80，总高150
2---配合尺寸，图中有4处
3---规格尺寸
4---安装尺寸
5---重要的相对位置尺寸，轴承盖与轴承座的相对位置尺寸

25. 你在设计中采取什么措施提高轴承座孔的刚度？
铸造箱体一般会在轴承座处加凸台，焊接箱体一般轴承座都是另外加的可拆卸轴承座（铸造），材料厚度达到就可以
26. 毡圈密封槽为何做成梯形槽？
答：矩形断面的毛毡圈被安装在梯形槽内,使毛毡圈对轴产生一定的压力而起到密封作用。
27. 大小齿轮的硬度为什么要差别？哪一个齿轮的硬度高？
答：由于小齿轮轮齿啮合次数比大齿轮轮齿的啮合次数多，也就是小齿轮齿面的接触次数多，而这种接触由于相对滑动会产生摩擦磨损，如粘着磨损与磨粒磨损等，由于多次受力接触而产生疲劳点蚀磨损等，为了均衡两齿轮齿面的磨损，所以要提高小齿轮齿面的硬度；
28. 你所设计的V带传动的带型号是如何确定的？
答：由Pc和主动轮转速（图13-15表查得）
29. 试述你所设计齿轮传动的主要失效形式及设计准则？
答：铸铁齿轮，由于抗点蚀能力较高，轮齿折断的可能性较大，故可按齿根弯曲疲劳强度进行设计计算，按齿面接触疲劳强度校核。
30. 通气器的作用是什么？
答：用来通气的，主要用来平衡减速机内部和外部的大气压力
31. 轴承端盖与箱体之间所加的垫圈的作用是什么？
答：该垫片是调整垫片，以补偿工作时轴的热伸长量，来控制轴向间隙。
32. 轴上键槽的位置与长度如何确定？你所设计的键槽是如何加工的？
答：平键的剖面尺寸根据相应轴段的直径确定，键的长度应比轴段长度短。键槽不要太靠近轴肩处，以避免由于键槽加重过度圆角处的应力集中。应靠近轮毂装入侧轴端端部，以利于装配时轮毂的键槽容易对准轴上的键槽。采用盘铣刀加工。
33. 说明你所选择的轴承类型，型号及择依据。
答：根据所设计的轴的轴径的大小，并查表进行初选，最后在初步设计完成后对轴进行弯扭合成强度校核时看轴的强度是否满足需要，并确定轴承的型号，若不能满足，则可选用相同内径的圆锥滚子轴承。
34. 定位销的作用是什么？其位置如何确定？
答：定位销的作用就是便于箱体和箱盖连接时定位，并可传递不大的载荷。
；一般在箱体的斜对角位置，不能设计成对称位置。　　
35. 齿轮有哪些结构形式？你设计的大齿轮是什么结构？
答：齿轮还可按其外形分为圆柱齿轮、锥齿轮、非圆齿轮、齿条、蜗杆蜗轮 ；按齿线形状分为直齿轮、斜齿轮、人字齿轮；按轮齿所在的表面分为外齿轮、内齿轮；按制造方法可分为铸造齿轮、切制齿轮等。
