机械原理与机械设计模拟试题-A.doc

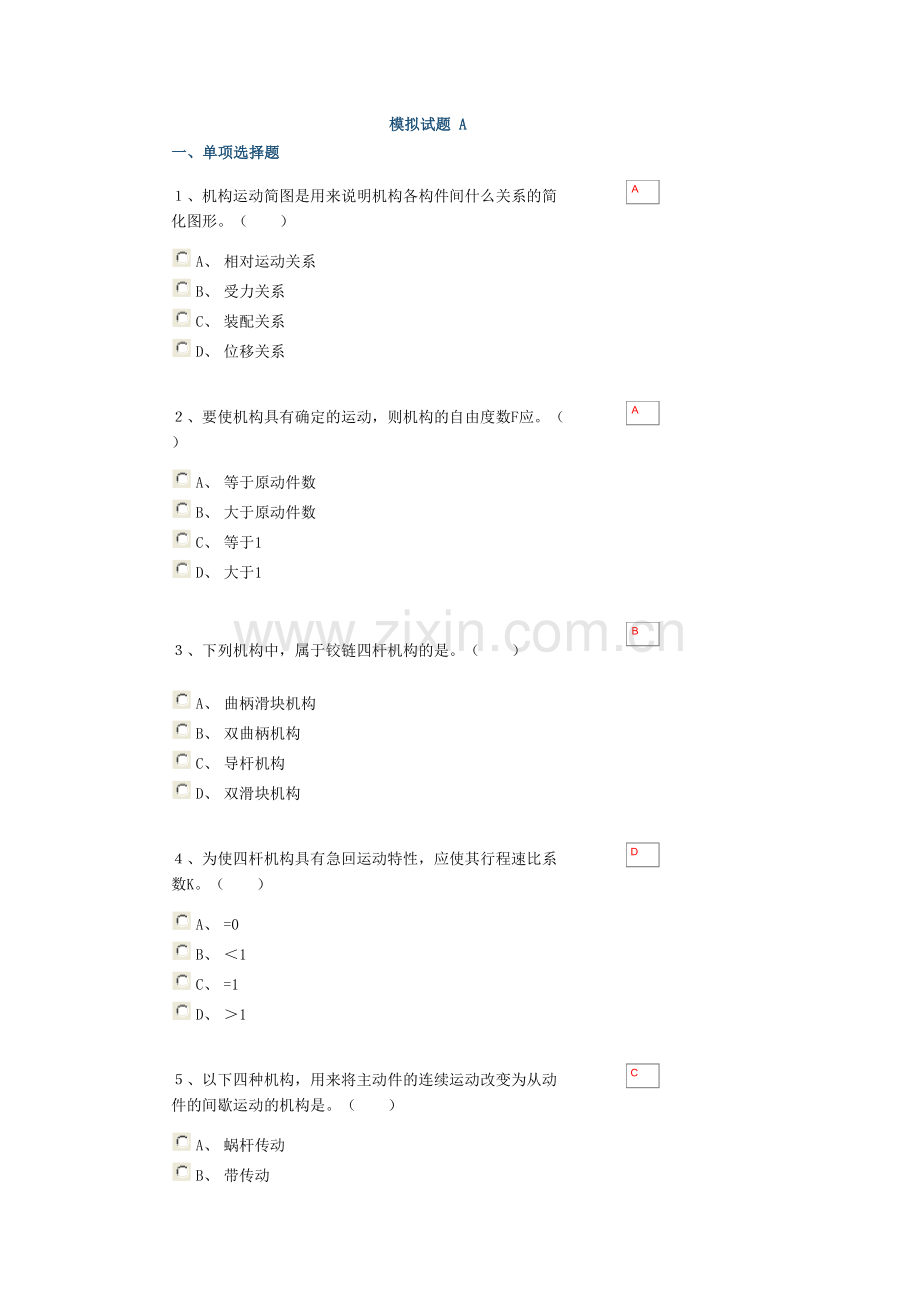

模拟试题 A

一、单项选择题

１、机构运动简图是用来说明机构各构件间什么关系的简化图形。（　　）

A、
相对运动关系

B、
受力关系

C、
装配关系

D、
位移关系

２、要使机构具有确定的运动，则机构的自由度数F应。（　　）

A、
等于原动件数

B、
大于原动件数

C、
等于1

D、
大于1

３、下列机构中，属于铰链四杆机构的是。（　　）

A、
曲柄滑块机构

B、
双曲柄机构

C、
导杆机构

D、
双滑块机构

４、为使四杆机构具有急回运动特性，应使其行程速比系数K。（　　）

A、
=0

B、
＜1

C、
=1

D、
＞1

５、以下四种机构，用来将主动件的连续运动改变为从动件的间歇运动的机构是。（　　）

A、
蜗杆传动

B、
带传动

C、
棘轮机构

D、
连杆机构

６、齿轮传动能够连续传动的条件是其重合度ε应。（　　）

A、
＜0

B、
=0

C、
≤1

D、
≥1

７、用范成法切制标准渐开线齿轮时，不产生根切现象的最少齿数是。（　　）

A、
5个

B、
15个

C、
17个

D、
19个

８、机械系统周期性速度波动调节的方法是在系统的转动构件上安装。（　　）。

A、
棘轮

B、
飞轮

C、
凸轮

D、
调速器

９、机械的运转速度出现波动，是因为机械的。（　　）

A、
驱动力不等于常数

B、
输入转速不等于输出转速

C、
驱动力不等于阻抗力

D、
驱动功不等于阻抗功

１０、机械运转的速度不均匀系数δ是。（　　）

A、

B、

C、

D、

二、判断说理题

１、机械中零件是运动的单元，构件是加工的单元。（　　）
  A、正确   B、错误

错误

２、齿轮副和凸轮副均为高副。（　　）
  A、正确   B、错误

正确

３、机构的运动分析包括构件的位移、速度、加速度分析以及受力分析。（　　）
  A、正确   B、错误

错误

４、标准渐开线直齿圆柱齿轮传动的正确啮合条件是：m1=m2，α1=α2。（　　）
  A、正确   B、错误

正确

５、外啮合标准圆柱齿轮传动的标准中心距等于两轮节圆半径之和，也等于两轮分度圆半径之和。（　　）
  A、正确   B、错误

正确

６、凸轮机构主要由凸轮、滚子、拨盘和机架组成。（　　）
  A、正确   B、错误

错误

７、回转件静平衡的条件是：各偏心质量的离心惯性力的合力等于零。（　　）
  A、正确   B、错误

正确

８、槽轮机构的作用是将主动件的连续运动变为槽轮的间歇运动。（　　）
  A、正确   B、错误

正确

９、静平衡的转子不一定是动平衡的，而动平衡的转子一定是静平衡的。（　　）
  A、正确   B、错误

正确

１０、安装飞轮调节机械周期性速度波动时，不可能完全消除速度波动。（　　）
  A、正确   B、错误

正确

三、简答题

１、平面四杆机构分基本型式和演化型式，请说出几个演化型式的名称？

　　答：曲柄滑块机构，导杆机构，定块机构，摇块机构，正切机构，正弦机构，偏心轮机构等。

２、一对直齿圆柱齿轮传动的两个齿轮，它们的五个基本参数是否相同？两齿轮的分度圆、基圆、齿高、齿厚、齿槽宽中，哪几个相等、哪几个不相等？

　　答：模数、压力角、齿顶高系数、顶隙系数相等，齿数不相等；齿高、齿厚、齿槽宽相等，分度圆、基圆不相等。

３、一般机械的运转过程分为哪三个阶段？在这三个阶段中，输入功、阻抗功、动能及速度之间的关系各有什么特点？

　　答：一般机械的运转过程分为——启动阶段、稳定运转阶段、停车阶段。
　　（1）启动阶段：Wd＞Wr，E增加，V增加。
　　（2）稳定运转阶段：一个周期内，Wd＝Wr，E＝常数，V＝常数。
　　（3）停车阶段：Wd＜Wr，E减小，V减小。

４、为什么飞轮应尽量装在机械系统的高速轴上？机械系统装上飞轮后是否可以得到绝对的匀速运动？

　　答：为了减小飞轮的转动惯量；飞轮只能减小速度波动，不能消除速度波动。

三、计算题

１、在下图所示机构中，构件AB、EF、CD平行且相等，试计算该机构的自由度。

　　解：4个n点算2个高副；C点为复合铰链；CD杆（或EF杆，或AB杆）为虚约束
F=3n-2p_l-p_h=3×6-2×7-2=2
　　或

　　其中：

２、已知一对外啮合的渐开线标准直齿圆柱齿轮传动的模数m=5mm，压力角α=20°，中心距a=350mm，传动比i=9/5。试求两齿轮的齿数z、分度圆直径d、齿顶圆直径da、齿根圆直径df、基圆直径db和齿厚s。

　　解：i= z_2⁄(z_1=9/5)
a= m(z1+z2)⁄(2=350)
　　所以：
z1=50，z2=90

３、在下图示铰链四杆机构中，已知：，AD为机架。请回答：
　　（1）若此机构为曲柄摇杆机构，且AB杆为曲柄，求的最大值；
　　（2）若此机构为双曲柄机构，求的最小值；
　　（3）若此机构为双摇杆机构，求的数值。

　　解：

４、一手动提升装置的轮系如下图示。已知z1=z3=18，z2=z6=60，z4=36，单头蜗杆右旋，试求传动比i16，并确定当放下重物时，手柄的转动方向。

　　解：

　　当重物下降时，手柄运动方向见图示
