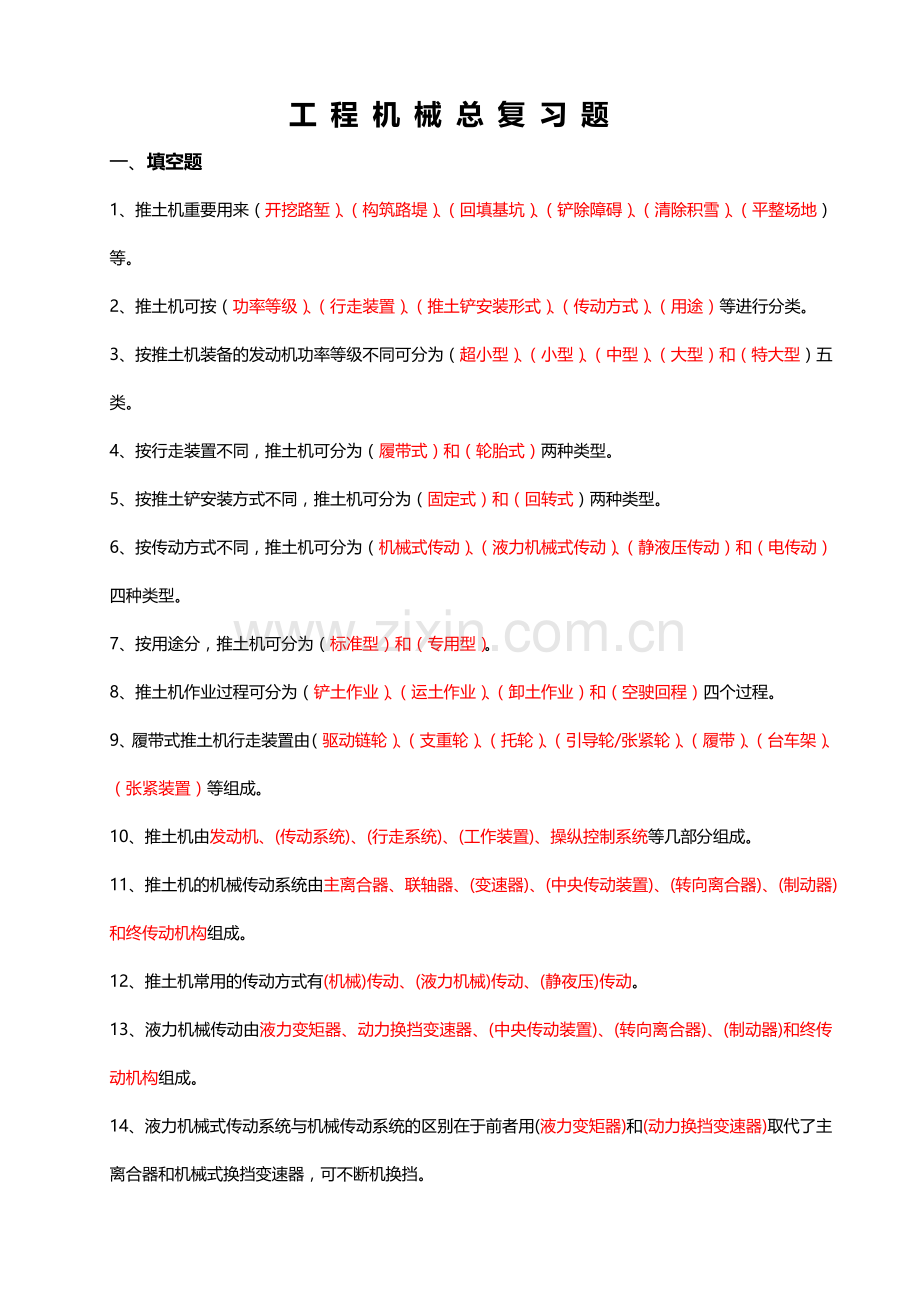

工 程 机 械 总 复 习 题一、填空题1、推土机重要用来（开挖路堑）、（构筑路堤）、（回填基坑）、（铲除障碍）、（清除积雪）、（平整场地）等。2、推土机可按（功率等级）、（行走装置）、（推土铲安装形式）、（传动方式）、（用途）等进行分类。3、按推土机装备的发动机功率等级不同可分为（超小型）、（小型）、（中型）、（大型）和（特大型）五类。4、按行走装置不同，推土机可分为（履带式）和（轮胎式）两种类型。5、按推土铲安装方式不同，推土机可分为（固定式）和（回转式）两种类型。6、按传动方式不同，推土机可分为（机械式传动）、（液力机械式传动）、（静液压传动）和（电传动）四种类型。7、按用途分，推土机可分为（标准型）和（专用型）。8、推土机作业过程可分为（铲土作业）、（运土作业）、（卸土作业）和（空驶回程）四个过程。9、履带式推土机行走装置由（驱动链轮）、（支重轮）、（托轮）、（引导轮/张紧轮）、（履带）、（台车架）、（张紧装置）等组成。10、推土机由发动机、(传动系统)、(行走系统)、(工作装置)、操纵控制系统等几部分组成。11、推土机的机械传动系统由主离合器、联轴器、(变速器)、(中央传动装置)、(转向离合器)、(制动器)和终传动机构组成。12、推土机常用的传动方式有(机械)传动、(液力机械)传动、(静夜压)传动。13、液力机械传动由液力变矩器、动力换挡变速器、(中央传动装置)、(转向离合器)、(制动器)和终传动机构组成。14、液力机械式传动系统与机械传动系统的区别在于前者用(液力变矩器)和(动力换挡变速器)取代了主离合器和机械式换挡变速器，可不断机换挡。15、推土机液压传动系统由(双向变量液压泵)、(变量液压马达)和终传动机构组成。16、采用机械传动和液力机械传动的推土机，通常采用（转向离合器）加（转向制动器）实现转向与制动。17、采用液压传动方式的推土机，无需（转向器）和（行车制动器），只要控制每一侧液压马达的输出转速或旋转方向，就可实现转向和原地转向。18、推土机的行走系统涉及（机架）、（悬架）和（行走装置）。19、推土机的工作装置涉及（推土装置）和（松土器)。20、推土机的推土铲由（推土板）和（推架）两部分组成。21、采用固定式铲刀的推土机 ，其铲刀正对前进方向安装，成为（直铲）或（正铲）。22、通常，向前推挖土石方、平整场地或堆积松散物料时，广泛采用（正铲）作业；傍山铲土或单侧弃土，常采用（斜铲）作业：在斜坡上铲削硬土或挖边沟，采用侧铲作业。23、推土板重要由(曲面面板）和（可卸式切削刃）组成。24、推土板的外形结构参数重要有（宽度）、（高度）和（积土面曲率半径）。25、推土板的积土面形状常采用在（抛物线)或（渐开线）曲面。26、推土板的外形结构常用的有（直线形）和（U形）两种。27、推土板断面结构有（开式）、（半开式）和（闭式）三种形式。28、松土器结构分为铰链式、（平行四边形）式、（可调式平行四边形）式和径向可调式四种基本形式。29、松土器按松土齿的数量可分为（单齿）式和（多齿）式松土器。30、松土齿由齿杆、（护套板）、（尖齿镶块）及固定销组成。31、松土齿的齿杆形状有（曲齿形）、（直尺形）和折齿形三种基本结构。132、尖齿镶块有不同的结构外形，按其长度分为（短型）、(中型）和（长型）三种。33、尖齿镶块有不同的结构外形，按其对称性可分为（凿入)式和（对称)式两种。34、现代工程机械广泛采用液压系统来操控工作装置。液压系统回路有（开式）和（闭式）之分。35、推土机的液压系统由（动力元件）、（执行元件）、（控制元件）和辅助装置及管道组成。36、推土板在速降过程中，铲刀下降速度过快有也许导致升降液压缸进油腔供油局限性，形成（局部中空），产生（气蚀）现象。37（激光导向自动找平系统）是一种专门用于对施工作业面进行高精度平整的光机电液一体化自动控制设备。38、轮胎式推土机的行走装置涉及（前桥）、（后桥）与（车轮）。39、目前应用在推土机上的自动找平控制方式有两种：（GPS找平控制）和（激光找平控制）。40、轮胎式装载机按车架不同可分为：（铰接式车架）与（整体式车架）装载机两种。41、装载机按装载方式分为（前卸式）、（回转式）和（后卸式）三种。42、轮胎式装载机是由（动力装置）、（车架）、（行走装置）、（传动系统）、（转向系统）、（制动系统）、（液压系统）和（工作装置）等组成。43、常用的6*4*2型的平地机中，6表达平地机总轮数，4表达驱动轮数，2表达转向轮数。44、平地机的作业装置可以实现6个自由度的运动，可以完毕铲刀升降、倾斜、回转、侧移、引出等动作。45、根据作业规定，平地机必须合理地调整铲刀的工作角度，工作角度涉及：水平回转角、倾斜角、切削角。46、平地机的牵引架在结构形式上可以分为A形和T形两种。47、平地机按牵引方式分为（拖式）和（自行式）两种。48、平地机按车轮轮胎的数目分为（四轮）和（六轮）两种。49、装载机动臂液压缸具有提高、保持、下降和浮动四个位置。50、装载机按机架结构形式的不同可分为（整体）式和（铰接）式。51、装载机按使用场合的不同可分为（露天用）装载机和（井下用）装载机。52、装载机的重要技术参数有发动机额定功率、额定载重量、（铲斗容量）、机重、（最大崛起力）、卸载高度、卸载距离、铲斗的收斗角和卸载角等。53、轮胎式装载机是由（动力装置）、车架、（行走装置）、传动系统、（转向系统）、制动系统、液压系统和工作装置等组成。54、轮胎式装载机传动系统的动力传递路线为：发动机-（液力变矩器）-变速器-（传动轴）-前、后驱动桥-轮边减速器-车轮。57、装载机采用（双涡轮液力）变矩器，能随外载荷的变化改变其工况。58、装载机的转向系统油路由（先导油路）和（主油路）组成。59、装载机的转向液压缸由（缸体）、缸盖、（活塞杆）、活塞等组成。60、装载机的制动系统按功能分为（行车）制动和（驻车）制动两大系统。61、轮胎式装载机行车制动系统一般用（气压）、（液压）、或（气液混合）方式进行控制。62、轮胎式装载机的驻车制动有两种形式：一种是(机械式操纵）制动系统，另一种是（气制动）系统。63、轮胎式装载机的工作装置广泛采用（反转六）连杆和（正转八）连杆机构。64、装载机的铲斗重要由斗底、后斗壁、侧板、斗齿、上下之承板、（主刀板）和（侧刀板）等组成。65、装载机的动臂的结构按其纵向中心形状可分为（曲线形）和（直线形）两种。66、装载机的动臂用来安装和支承铲斗，并通过（举升液压缸）实现铲斗升降。67、装载机的动臂的断面有（单板）、（双板）和箱形三种结构形式。68、装载机的工作装置的摇臂有（单摇臂）和（双摇臂）两种。69、装载机液压系统应保证工作装置实现铲掘、提高、保持和转斗等动作，因此，规定动臂液压缸操纵阀必须具有提高、保持、（下降）和（浮动）四个位置。270、装载机的转斗液压缸操纵阀必须具有后倾、（保持）和（前倾）三个位置。71、平地机按牵引方式可分为（拖式）和（自行式）两种。72、平地机按车轮轮胎的数目不同，可分为（四轮）和（六轮）两种。73、平地机按铲长度或发动机功率不同，可分为（轻）、（中）、（重）型三种。74、平地机按架结构分类，可分为（整体式）和（铰接式）两种。75、平地机按操纵方式分类，可分为（机械操纵）和（液压操纵）两种。76、自行式平地机重要由（发动机）、（传动性）、（机架）、（前后桥）、（行走装置）、（电气）、（操纵控制系统）等部分组成。平地机的传动系统一般采用（液力机械传动）和（液压传动）和（机械传动）。77、平地机的转向形式有（前轮转向）、（全轮转向）、（后轮转向）、（铰接转向）等四种。78、平地机和的液压系统涉及（工作装置系统）、（转向液压系统）、（制动液压系统）。79、挖掘机按其作业特点分为（周期性作业式）和（连续性作业式）。80、挖掘机按行走装置分，有（履带式）、（轮胎式）、（汔车式）、（悬挂式）。挖掘机按工作装置在水平面可回转的范围分，有（全回转式）和（非全回转式）。81、各种单斗挖掘机均由三大部分组成，（工作装置）、（转台）和（行走装置）。82、正铲工作装置的结构形式重要有：（单杆斗柄配双杆动臂）和（双杆斗柄单杆动臂）两种。83、反铲工作装置由（铲斗）、（斗柄）、（动臂）和（钢索滑轮系）等组成。84、液压挖掘机的回转装置由（回转支承装置）和（回转驱动装置）组成。85、挖掘机回转支承的重要结构形式有（转柱式回转支承）和（滚动轴承式回转支承）两种。二、选择题1、 下面那一项不是推土机的常用传动方式（C） A、机械传动B、液力传动C、电力传动D、静夜压传动2、 推土机斜铲作业时，一般最大回转角为（C）度A、15 B、20 C、25 D、303、推土机侧铲作业时，一般侧铲角为（A）A、0度9度 B、0度10度 C、0度12度 D、0度13度4、通常推土机向前挖土石方、平整场地或堆积松散物料时，广泛采用（A）作业A、直铲 B、侧铲 C、斜铲 D、A和B5、下列哪项不是推土机的推土板的外形结构参数(C)A、宽度 B、高度 C、长度 D、积土面曲率半径6、推土机的推土板的积土面形状常采用（A、B）曲面A、渐开线 B、抛物线 C、渐近线 D、双曲线7、推土机推土板断面结构有三种形式，下列哪项不是（C）A、开式 B、半开式 C、直线式 D、闭式8、多齿松土器通常安装(D)个松土齿A、23 B、34 C、45 D、359、松土器的松土齿的齿杆形状有三种结构，下列哪项不是（A）A、弯齿形 B、曲齿形 C、直齿形 D、折齿形10、松土齿的齿尖镶块有不同的结构外形，按其长度分为三种，不涉及下列哪项（D）A、短型 B、中型 C、长型 D、加长型11、下列哪项不是松土齿的齿尖镶块的特点（A）A、耐磨性好 B、刚度大 C、耐冲击 D、适合凿岩石512、下列哪项不属于推土机液压系统中闭式系统的优点（D）A、结构紧奏 B、传动效率高 C、传动平稳 D、散热性好13、国产装载机的型号一般用字母（D）表达A、T B、M C、N D、Z14、装载机工作装置的动臂结构按其纵向中心形状可分为（A、B）A、直线形 B、曲线形 C、折线形 D、弯线形15、装载机工作装置的动臂的断面有三种结构形式，下列哪项不是（B）A、单板 B、平板 C、双板 D、箱形16、平地机车轮的布置形式由（A）构成A、总轮数+驱动轮数+转向轮数 B、驱动轮数+总轮数+转向轮数C、驱动轮数+转向轮数+总轮数 D、转向轮数+总轮数+驱动轮数17、平地机对于剥离、摊铺、混合作业及硬土切削作业，回转角可取（A）度A、3050 B、3060 C、2060 D、205018、平地机的传动系统一般不采用哪种形式传动（D）A、机械传动 B、液力机械传动 C、液压传动 D、电力传动19、平地机的平衡箱串联传动有（A、D）A、链条传动 B、皮带传动 C、涡轮传动 D、齿轮传动20、平地机的轻型松土器可安装（5）个松土齿和（9）个耙土齿A、3,5 B、4,6 C、5,7 D、5,921、平地机的牵引架在结构形式上可分为（A、D）A、A形 B、B形 C、S形 D、T形22、平地机的液压系统不涉及下列哪个系统（A）A、行走装置液压系统 B、工作装置液压系统 C、转向液压系统 D、制动液压系统23、下列哪项不属于挖掘机的传动方式（D）A、机械传动式 B、半液压传动式 C、全液压传动式 D 、静液压传动24、下面哪项不是液压挖掘机的重要技术参数（B）A、标准斗容量 B 、标准斗重量 C、机重 D、额定功率25、下面不属于单斗挖掘机的三大组成部分的是（B）A、行走装置 B、转向装置 C、工作装置 D、转台26、机械式拉铲的工作装置由三部分组成，下面哪项不是（B）A、动臂 B、支承杆 C、铲斗 D、钢索27、石料被颚式破碎机破碎的过程中不受哪个作用力（A）A、扭转 B、剪切 C、挤压 D、弯曲28、圆锥式破碎机破碎作用是以（C）为主A、剪切 B、弯曲 C、挤压 D、扭转29、旋回式破碎机基本上有三种形式，下列哪种不是（D）A、斜面排料式 B、中心排料式 C、固定轴式 D、活动轴式30、按照振动筛的工作原理和结构不同可分为三类，下面哪种不是（D）A、偏心振动筛 B、惯性振动筛 C、电磁振动筛D、机械振动筛31、下列哪项不属于隧道掘进的三种方法（A）A、挖掘 B、钻爆法 C、掘进机法D、盾构法32、下列哪项不属于液压凿岩机的特点（A）A、工作效率低 B、凿岩速度快 C、能量消耗少D、操作方便，适应性强6三、简答题1、简述国内外装载机发展趋势。答：1）产品形成系列，规格向两头延伸； 2）技术不断创新，产品性能日趋完善；3）向机电一体化、电子化方向发展； 4）装载机的轮胎化。2、简述装载机工作装置采用的六连杆和八连杆机构各自的特点。答：1）六连杆机构结构简朴，但连杆传动比较小，常用在中小型装载机上；2）八连杆机构结构较复杂但连杆传动比大，较合用于大中型装载机上。3、冲击式破碎机与其它形式的破碎机相比，有哪些优点？答：1）运用冲击原理进行破碎。 2）破碎比大。 3）具有选择性破碎的特点。4）机器的结构简朴，加工量少，因而便于制造，成本低，操作维修也较简朴。5）设备自重轻，工作时没有明显的不平衡振动，不需笨重的基础。四、问答题1、推土机常用的传动方式有哪些？用简图说明液压传动方式的传动路线。(p5/8)答（1）常用,的传动方式有机械传动、液压机械传动、液压传动三种； （2）3、装载机工作装置有几种结构形式？各有什么性能特点？各由哪些构件组成？(p29)答：（1）常用的有正转六杆、正转八杆、反转六杆等（2）六杆机构结构简朴，但连杆传动比较小，常用在中、小型装载机上；八杆机构结构较复杂，但连杆传动比较大，常用在大、中型装载机。正转机构工作时杆件运动干涉小，动臂可做成直线形，加工简朴；反转机构为了避免杆件运动时干涉，动臂常做成“Z”形。(3) 正转六杆机构由铲斗、动臂、揺臂、连杆、机架和转斗液压油缸组成；正转八杆机构由铲斗、动臂、前揺臂、后揺臂、前连杆、前连杆、机架和转斗液压油缸组成。1、推土机的用途有哪些？可分为哪几类？(p2)答： 开挖路堑、构筑路堤）、回填基坑、铲除障碍、清除积雪、平整场地，也可完毕短距离的散落物的铲运或堆积。（2）可按功率等级、行走装置、推土铲安装形式、传动方式、用途）等进行分类：按推土机装备的发动机功率等级不同可分为超小型、小型、中型、大型和特大型五类；按行走装置不同，推土机可分为履带式和轮胎式两种类型。按推土铲安装方式不同，推土机可分为固定式和回转式两种类型。按传动方式不同，推土机可分为机械式传动、液力机械式传动、静液压传动和电传动四种类型；按用途可分为标准型和专用型。3、 平地机可分为哪几种类型？(p58) 4、 答：平地机按牵引方式分为拖式和自行式两种；按车轮轮胎的数目分为四轮和六轮两种；按发动机功率分为轻型、中型、重型；按操纵方式可分为机械操纵式、液压操纵式。4、简述挖掘机械的用途。(p76)答：挖掘机在建筑、筑路、水利、电力、采矿、石油、天然气管道及军事工程中广泛应用。8、推土机的机械式传动系统由哪几部分组成？(P5)答：由主离合器、联接轴、变速器、中央传动装置、转向离合器和制动器、终减传动机构组成。9、试画出静夜压传动系统传动路线图。(p8)10、液压挖掘机的工作方式有哪些？(p78)答：（1）正铲；（2）反铲；（3）抓斗；（4）起重；（5）其他作业，如推土、平地、地面钻孔等。11、履带式推土机和轮胎式推土机各有哪些特点？(p3) 答：（1）履带式推土机附着性能好，牵引力大；接地比压小，爬坡能力强作业性能优越，为多用途机种。（2）轮胎式推土机行驶速度快，机动性好，作业循环时间短，但牵引力小，通过性差使用范围受到限制。1、根据推土机的传动系统简图，说明各方式的传动路线，(p6/7/8)并对比其优缺陷。(p3)答：（1）机械式传动：发动机主离合器变速箱中央传动装置（左、右）转向离合器（左、右）终传动机构（左、右）驱动链轮（左、右）行走装置。工作可靠，传动效率高，制造简朴，维修方便，但操纵费力，发动机易息火，作业效率低。（2）液力机械式传动：发动机变矩器动力换档变速器中央传动装置（左、右）转向离合器（左、右）终传动机构（左、右）驱动链轮（左、右）行走装置。可随外力变化自动调整牵引力和速度，换挡次数少，操纵轻便，作业效率高，传动效率低，结构复杂，制造和维修成本高。（3）静液压传动：发动机（前、后）液压泵（左、右）驱动马达（左、右）终传动机构（左、10右）驱动链轮（左、右）行走装置。牵引力和速度可无级调整，能充足运用功率，整机重量轻，结构紧奏，总体布局方便，操纵简朴，可实现原地转向。但传动效率低，制导致本高，受压力原件的限制，大功率推土机上应用较少。
