水利工程帷幕灌浆验收用表格.doc

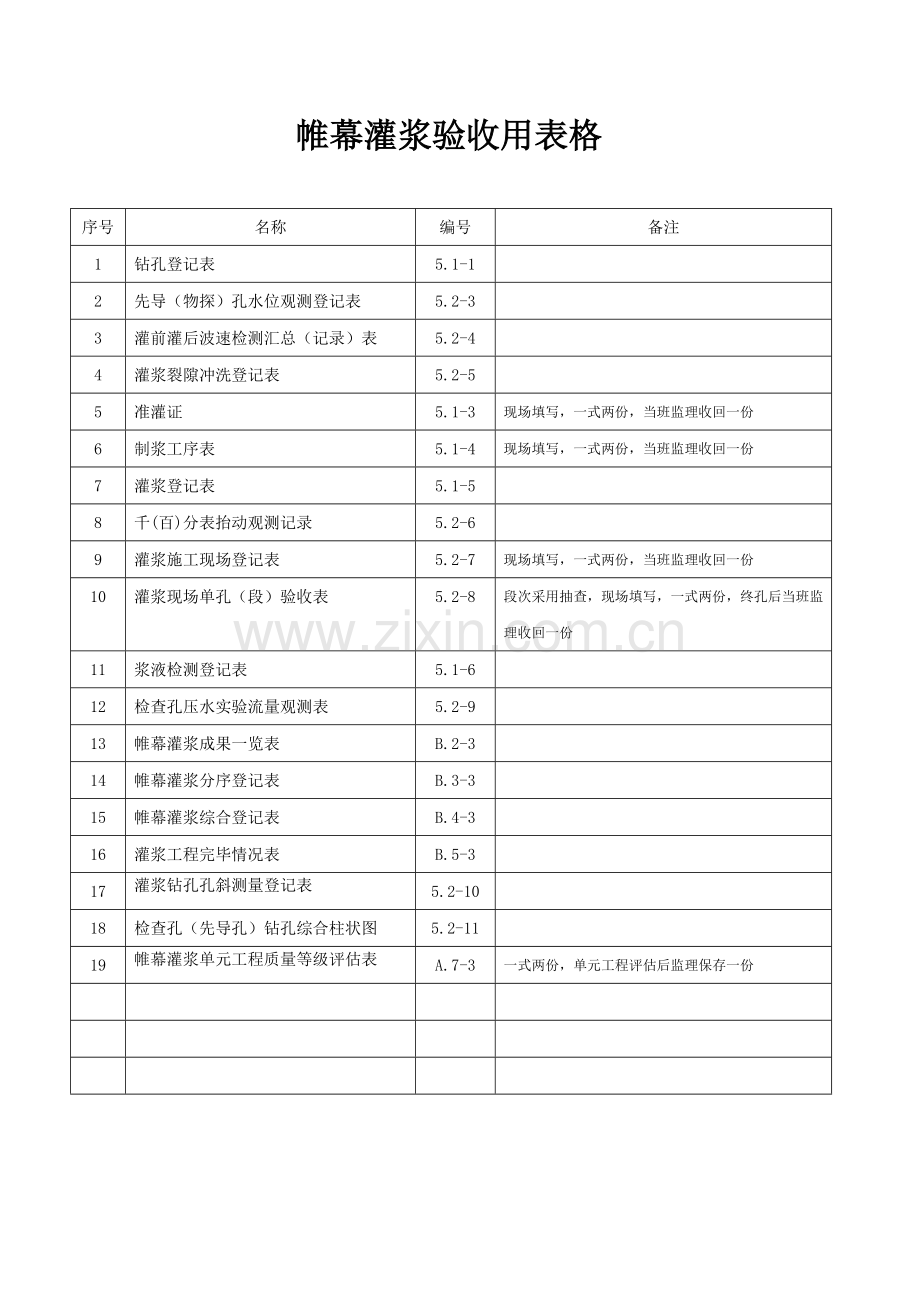

帷幕灌浆验收用表格

序号
名称
编号
备注
1
钻孔登记表
5.1-1

2
先导（物探）孔水位观测登记表
5.2-3

3
灌前灌后波速检测汇总（记录）表
5.2-4

4
灌浆裂隙冲洗登记表
5.2-5

5
准灌证
5.1-3
现场填写，一式两份，当班监理收回一份
6
制浆工序表
5.1-4
现场填写，一式两份，当班监理收回一份
7
灌浆登记表
5.1-5

8
千(百)分表抬动观测记录
5.2-6

9
灌浆施工现场登记表
5.2-7
现场填写，一式两份，当班监理收回一份
10
灌浆现场单孔（段）验收表
5.2-8
段次采用抽查，现场填写，一式两份，终孔后当班监理收回一份
11
浆液检测登记表
5.1-6

12
检查孔压水实验流量观测表
5.2-9

13
帷幕灌浆成果一览表
B.2-3

14
帷幕灌浆分序登记表
B.3-3

15
帷幕灌浆综合登记表
B.4-3

16
灌浆工程完毕情况表
B.5-3

17
灌浆钻孔孔斜测量登记表
5.2-10

18
检查孔（先导孔）钻孔综合柱状图
5.2-11

19
帷幕灌浆单元工程质量等级评估表
A.7-3
一式两份，单元工程评估后监理保存一份

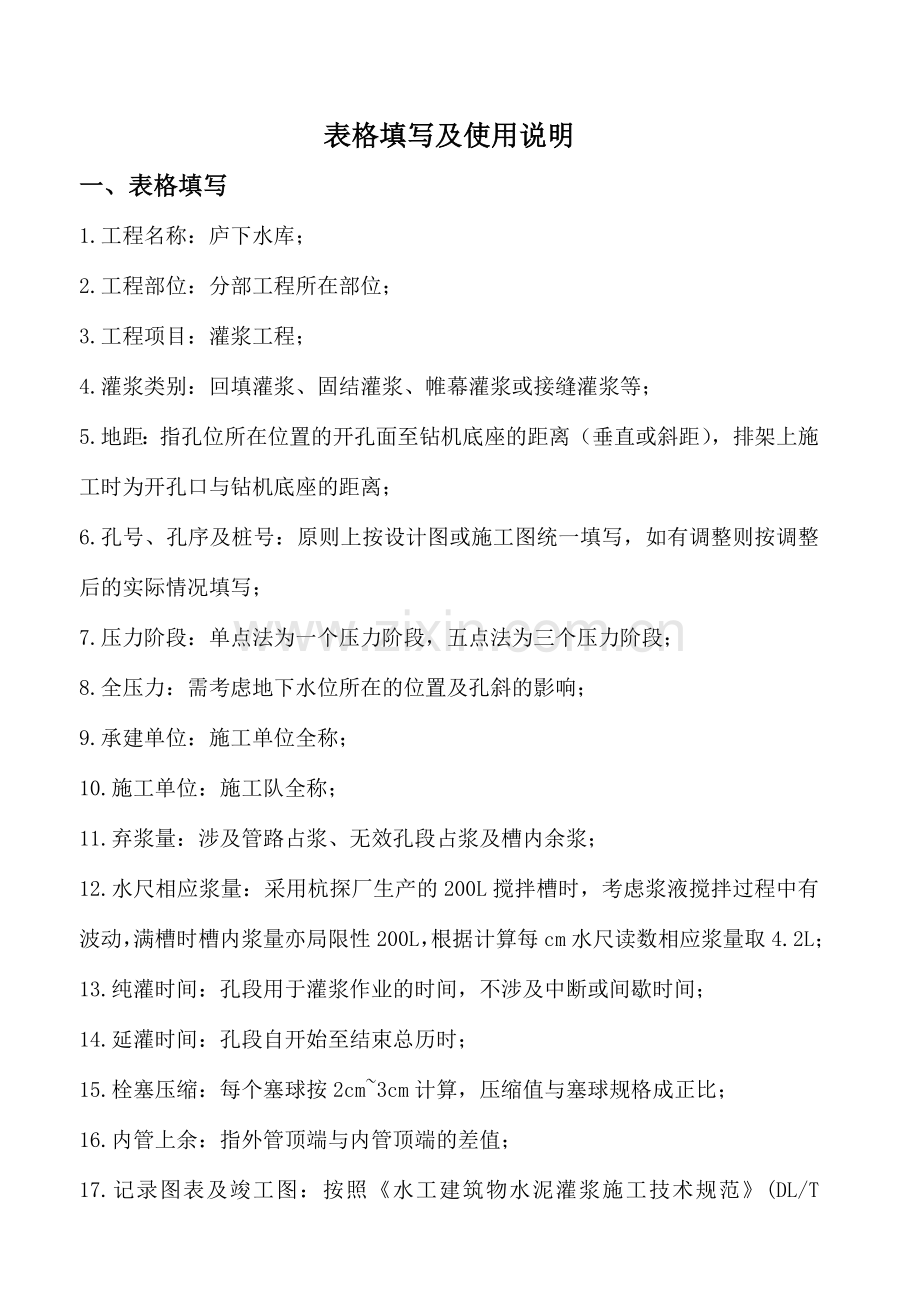

表格填写及使用说明
一、表格填写
1.工程名称：庐下水库；
2.工程部位：分部工程所在部位；
3.工程项目：灌浆工程；
4.灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；
5.地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；
6.孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写；
7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；
8.全压力：需考虑地下水位所在的位置及孔斜的影响；
9.承建单位：施工单位全称；
10.施工单位：施工队全称；
11.弃浆量：涉及管路占浆、无效孔段占浆及槽内余浆；
12.水尺相应浆量：采用杭探厂生产的200L搅拌槽时，考虑浆液搅拌过程中有波动，满槽时槽内浆量亦局限性200L，根据计算每cm水尺读数相应浆量取4.2L；
13.纯灌时间：孔段用于灌浆作业的时间，不涉及中断或间歇时间；
14.延灌时间：孔段自开始至结束总历时；
15.栓塞压缩：每个塞球按2cm~3cm计算，压缩值与塞球规格成正比；
16.内管上余：指外管顶端与内管顶端的差值；
17.记录图表及竣工图：按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2023)的有关规定；
18.单元工程验收表格：按照《水电水利基本建设工程质量等级评估标准第一部份：土建工程》（DL/T5113.1-2023）有关规定填写。
二、使用说明
1.由于灌浆采用自动记录仪，孔壁冲洗登记表(5.2-1)、裂隙冲洗登记表(5.2-5)、检查孔压水实验流量观测登记表(5.2-9)、先导(物探)孔水位观测登记表(5.2-3)、灌浆登记表(5.1-5)、接缝灌浆登记表（5.4-5）仅作为临时手工记录时采用；
2.浆液检测登记表（表5.1-6）重要用于监理人员检测浆液比重,施工单位临时采用手工记录时检测浆液比重亦用此表；
3.上表中备注栏标注“一式两份”的表格，由施工单位填写；施工单位、监理单位各保存一份。

庐下 水 库 灌 浆 工 程
钻　 孔 　记 　录 　表
工程名称： 孔 号： 　 桩 号： 　　　　 地 距： m 机 高： m
工程部位： 协议编号： 日 期： 年 月 日
工 时 利 用 情 况
岩性简述
钻 头
钻 具长 度m
钻 杆
机上余尺m
孔深
m
进尺
m
开始
终止
类别
工作内容
类别
规格mm
长度
m
根数
下钻
起钻
h：min
h：min
h：min

备注：
材料消耗
岩 芯
岩 石
名 称
岩石
级别
出勤情况
名称
单位
消耗量
残留
获得
长度
获得率
累计
编号
姓名
出勤
缺勤

分队长： 机长： 交班班长： 接班班长：

金安桥水电站灌浆工程
先导(物探)孔水位观测登记表
部位
孔号
孔深 米 第 页共 页
钻孔中测点距地面高 米 实验段自 米
（压水前、后,起钻前、后）
　　 至 米
地面高程 米 年 月 计 米
日期
（日）
班次
时间
间隔
时间
（分）
钻孔中
栓塞中

时
分
测绳读数
读误差
升降
测绳读数
读误差
升降
备 注
m
dm
cm
m
dm
cm

m
dm
cm
m
dm
cm

记录： 班长： 队长： 技术员： 监理：
金安桥水电站灌浆工程
灌前灌后波速检测汇总（记录）表
工程名称： 协议编号： 承建单位：
监理单位： 施工时段：
施工
部位
灌前m/s
灌后m/s
提高百分数%
备 注
最大值
最小值
平均值
最大值
最小值
平均值
最大值
最小值
平均值

制表： 校对： 审核： 日期：
金安桥水电站灌浆工程
灌浆裂隙冲洗登记表
工程名称: 部 位: 孔 号: 桩 号:
工程项目: 段次 段 长 自 m至 m计 m 日 期 :
作业时间
槽内水尺读数cm
注入量L
单位注入量L/min
冲洗压力MPa
回水颜色
透水率Lu
备注
起始
h：min
终止h：min
间隔min
加水量
起时
终时
差数

机长： 班长： 质检： 记录员：
金安桥水电站灌浆工程
准 灌 证
工程名称： 工程部位：
孔号： 孔序: 　桩号： 　　　　　 设计孔深
承建单位： 　　　　 　　　　 协议编号： 　　　　　　　　　　　　 NO：
预计开灌日期：
准灌日期：
检查内容

检查意见
初检：
署名：
年 月 日
复检：
署名：
年 月 日
终检：
署名：
年 月 日
仪器埋设安检意见：
监理意见：

署名 ： 年 月 日
附件：
备注：

金安桥水电站灌浆工程
制 浆 工 序 表
用浆部位： 孔号： 孔序： 段次 段长自 m至 m计 m
制浆说明
制浆时间

湿磨时间

搅拌历时min

湿磨次数（次）

水泥标号

湿磨量L

实测浆液比
重kg/ cm3
水灰比（重量比）

制浆量L

水/水泥用量kg

水泥总用量kg： 注入量kg： 废弃量kg：
浆液温度℃

气温℃

制浆人

交接人

署名
施工单位三检
监理工程师
初检
年 月 日

年 月 日
复检
年 月 日
终检
年 月 日
备注：

庐下水库灌浆工程
灌 浆 记 录 表
工程名称： 部位： 孔号： 孔序： 灌浆类别：
工程项目： 段次 段长自 m至 m计 m
地面标高： 　　　　　　日 期： 年 月 日
作业时间
配合比(重量比)
浆液配制量L
搅拌槽标尺读数
单位吸浆量L/min
灌浆压力MPa
实测浆液比重g/ cm3
水泥耗量kg
单位注入量kg/m
备注
起始h:min
终止h:min
间隔时间min
水灰比
水kg
灰kg
固kg
起始cm
终止cm
注入L
浆液注入量L
注入量kg
废弃量kg
合计kg

机长: 班长: 记录员: 质检员: 监理工程师:

金安桥水电站灌浆工程
千(百)分表抬动观测记录
观测孔： 孔 号： 实验孔： 孔 号：
孔 深 ： 工作时间： 孔 段： 年 月 日
时 间
实验孔压力MPa
编 千(百)分 表
号 1/(百)毫 米
备注
起始
终止
历时min
进
回
起始
终止
读数差
抬动数

机长： 班长： 记录： 日期： 年 月 日
金安桥水电站灌浆工程
灌浆施工现场登记表
工程名称: 工程部位： 施工单位： 日 期： 年 月 日
序号
孔号
孔序
桩号
钻孔m
灌浆
水泥耗量kg
压水实验透水率Lu
砼
岩石
段次
段长m
注入
废弃
合计
单位注入量kg/m
自
至
计

合计

施工单位： 监理单位：

金安桥水电站灌浆工程
浆 液 检 测 记 录 表
孔号： 孔序： 孔深： m 段次 段长自 m至 m计 m
时 间
h︰min
间隔时间min
浆液比重g/cm3
浆液温度℃
解决措施
进浆
回浆
进浆
回浆
继续灌
调稀
（浓）后灌

检测人： 日期：
金安桥水电站灌浆工程
灌浆现场单孔（段）验收表
承建单位： 工程部位： 单元编号： 孔口高程m：
孔号： 孔序： 砼厚m： 桩号： 开竣工日期：
段次
孔深m
孔斜
方位角
终孔孔径mm
署名
日 期
自
至
计
设计
实测
设计
实测
施工单位
监理单位

金安桥水电站灌浆工程
检查孔压水实验流量观测登记表
部位: 孔号 : 第 页 共 页
压力阶段： 孔深： m 实验段次 段长自 m至 m计 m
压力表高度： m 地下水位深度： m
压力表压力： MPa 全压力： MPa
施工单位： 施工时间 年 月 日
日期
班次
时间
间隔
时间
min
加水量L
水尺读数cm
间隔时间耗水量L
单位
耗水量 L/min
累计耗水量 L
透水率Lu
h
min
起时
终时

队长： 班长： 记录： 质检： 监理：

金安桥水电站灌浆工程
帷 幕 灌 浆 成 果 一 览 表
工程名称： 孔 号： 桩 号： 施工顺序：
孔口高程： 施工单位： 开竣工日期：
段
次
灌浆孔段
m
孔径
mm
岩石情况简述
水灰比
注入率(L/min)
水泥用量(kg)
单位
注入量kg/m
灌浆
压力
MPa
灌浆时间
备注
开始
终止
纯
灌
min
自
至
段长
开始
终止
开始
终止
注浆 L
注灰kg
弃废kg
合计kg
月： 日：时：分
月：日：时：分
1

2

3

4

5

6

7

8

9

10

封孔

制表： 校核： 审核： 日期： 年 月 日
金安桥水电站灌浆工程
帷 幕 灌 浆 分 序 统 计 表
工程名称： 工程部位： 高程： 施工时段：
排序
孔号
灌浆顺序
钻孔深度m
水泥用量
单位
注入
kg/ m
单位注灰量（kg/m）区间段数频率（％）
平均透水率(Lu)
透水率（Lu）区间段数频率（％）
备注
砼
基
岩
合
计
注
浆
L
注灰
kg
弃
灰
kg
总耗量
总
段
数kg
＜10
10～50
50
～
100
100
～
500
500
～
1000
＞
1000
总段
数kg
＜10
10
～
50
50
～
100
100
～
500
500
～
1000
＞
1000

技术负责人： 校核： 资料整理员：
金安桥水电站灌浆工程
帷 幕　灌 浆 综 合 统 计 表
工程名称： 部位： 高程： 施工顺序： 第 页 　　共 页
单元
排序
灌浆顺序
孔数
钻孔长度m
灌
浆
长
度
m
水泥用量
单位注入量kg/m
单位注灰量频率（区间段数/频率%）
平均透水率Lu
灌前透水率频率（区间段数/频率%）
单元封孔耗灰kg
备注
注
灰
kg
废弃kg
总
耗
量t
总
段
数
＜10
10～50
50～100
100～500
500
～1000
＞1000
总
段
数
＜1
1～5
5
～10
10
～
50
50
～
100
＞100
