机械加工件的收费标准.doc

钻床加工孔人工费用标准（Z3050X16/1）
基本工资4000元/月，平均日工资154元/日（每月按26天算）。平均小时工资17元/小时
孔加工一般为Φ16，Φ8，且材料均为45#钢
钻孔时需找中心眼定位，试正，耗时按t=0.2m
切削速度v=250x0.13=32.5mm/min。
多块板料同时加工时需加上多次退刀冷却，清理钻削铁屑等时间。按两倍切削时间计算。
例：
1、钻Φ16孔，板厚为d=12mm
钻孔时间t=2d/v=24/32.5m=0.8m
总时间T=0.8+0.2=1m
2、钻Φ16孔，板厚为d=16mm（5套/次）
钻孔时间t=2x5d/v=160/32.5m=5m
总时间T=5+0.2=5.2m
螺纹孔加工一般为M10螺纹（牙距1.5），材料为45#钢。攻丝要求低速，按40r/min计算
切削速度v=40x1.5=60mm/min
攻丝钢板不宜过厚，且需退刀反攻丝及反复退刀清理螺纹孔内铁屑。按四倍切削时间计算。
例： 板厚d=12mm
攻丝时间t=4x2d/v=2x12/60=1.6m
总用时T=1.6+0.2=1.8m
以下为目前加工孔的几种类型：
1.破碎机上侧板1109x750x12mm 加工M10螺纹孔8个（2块/次）
（1）清理表面铁锈，焊渣用时10m（两面）
（2）吊装固定工件及定位画线打中心眼用时15m
（3）钻通孔Φ8，攻螺纹M10，共8个；用时（1x2+1.8x2）x8=44.8m
（4）拆卸工件，用时5m
共用时74.8m，人工费10.6元/件。
类似工件（工件尺寸相仿，加工孔的类型大小及数量相同）按此类加工 件计算人工费。
2.破碎机法兰板1026x80x16mm 钻Φ18孔4个（5套/次）
（1）清理表面铁锈，焊渣用时15m
（2）安装固定工件及定位画线打中心眼用时10m
（3）钻通孔Φ18，共4个，用时5.2x4=20.8m
（4）拆卸工件5m
共用时50.8m，人工费3元/件。
类似工件（工件尺寸相仿，加工孔的类型大小及数量相同）按此类加工件计算人工费。
3.破碎机法兰板820x75x16mm 钻Φ18孔10个（5套/次）
（1）清理表面铁锈，焊渣用时15m
（2）安装固定工件及定位画线打中心眼用时10m
（3）钻通孔Φ18，共10个，用时5.2x10=52m
（4）拆卸工件5m
共用时82m，人工费4.6元/件。
类似工件（工件尺寸相仿，加工孔的类型大小及数量相同）按此类加工件计算人工费。

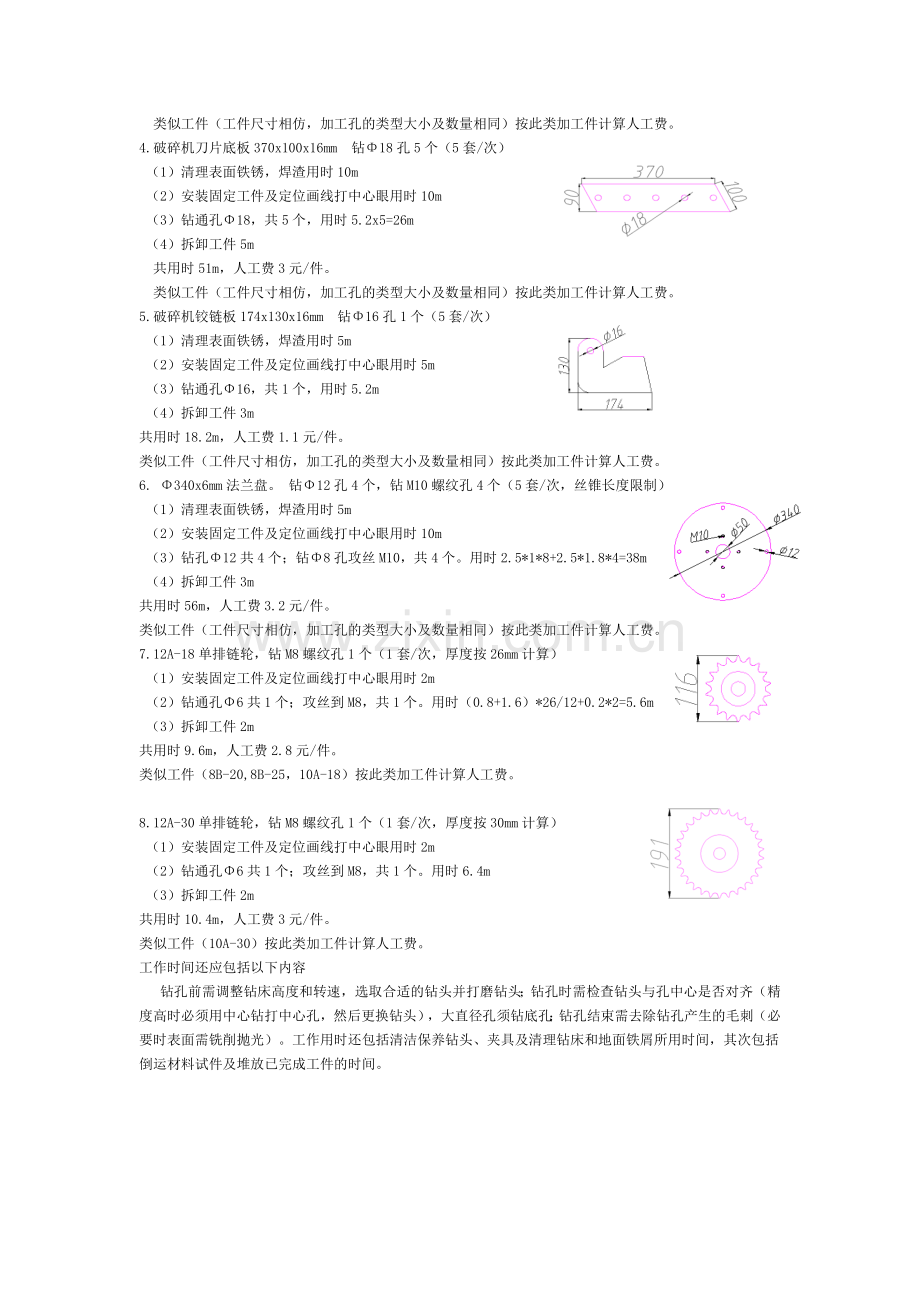

4.破碎机刀片底板370x100x16mm 钻Φ18孔5个（5套/次）
（1）清理表面铁锈，焊渣用时10m
（2）安装固定工件及定位画线打中心眼用时10m
（3）钻通孔Φ18，共5个，用时5.2x5=26m
（4）拆卸工件5m
共用时51m，人工费3元/件。
类似工件（工件尺寸相仿，加工孔的类型大小及数量相同）按此类加工件计算人工费。
5.破碎机铰链板174x130x16mm 钻Φ16孔1个（5套/次）
（1）清理表面铁锈，焊渣用时5m
（2）安装固定工件及定位画线打中心眼用时5m
（3）钻通孔Φ16，共1个，用时5.2m
（4）拆卸工件3m
共用时18.2m，人工费1.1元/件。
类似工件（工件尺寸相仿，加工孔的类型大小及数量相同）按此类加工件计算人工费。
6. Φ340x6mm法兰盘。 钻Φ12孔4个，钻M10螺纹孔4个（5套/次，丝锥长度限制）
（1）清理表面铁锈，焊渣用时5m
（2）安装固定工件及定位画线打中心眼用时10m
（3）钻孔Φ12共4个；钻Φ8孔攻丝M10，共4个。用时2.5*1*8+2.5*1.8*4=38m
（4）拆卸工件3m
共用时56m，人工费3.2元/件。
类似工件（工件尺寸相仿，加工孔的类型大小及数量相同）按此类加工件计算人工费。
7.12A-18单排链轮，钻M8螺纹孔1个（1套/次，厚度按26mm计算）
（1）安装固定工件及定位画线打中心眼用时2m
（2）钻通孔Φ6共1个；攻丝到M8，共1个。用时（0.8+1.6）*26/12+0.2*2=5.6m
（3）拆卸工件2m
共用时9.6m，人工费2.8元/件。
类似工件（8B-20,8B-25，10A-18）按此类加工件计算人工费。

8.12A-30单排链轮，钻M8螺纹孔1个（1套/次，厚度按30mm计算）
（1）安装固定工件及定位画线打中心眼用时2m
（2）钻通孔Φ6共1个；攻丝到M8，共1个。用时6.4m
（3）拆卸工件2m
共用时10.4m，人工费3元/件。
类似工件（10A-30）按此类加工件计算人工费。
工作时间还应包括以下内容
钻孔前需调整钻床高度和转速，选取合适的钻头并打磨钻头；钻孔时需检查钻头与孔中心是否对齐（精度高时必须用中心钻打中心孔，然后更换钻头），大直径孔须钻底孔；钻孔结束需去除钻孔产生的毛刺（必要时表面需铣削抛光）。工作用时还包括清洁保养钻头、夹具及清理钻床和地面铁屑所用时间，其次包括倒运材料试件及堆放已完成工件的时间。
. . . .
