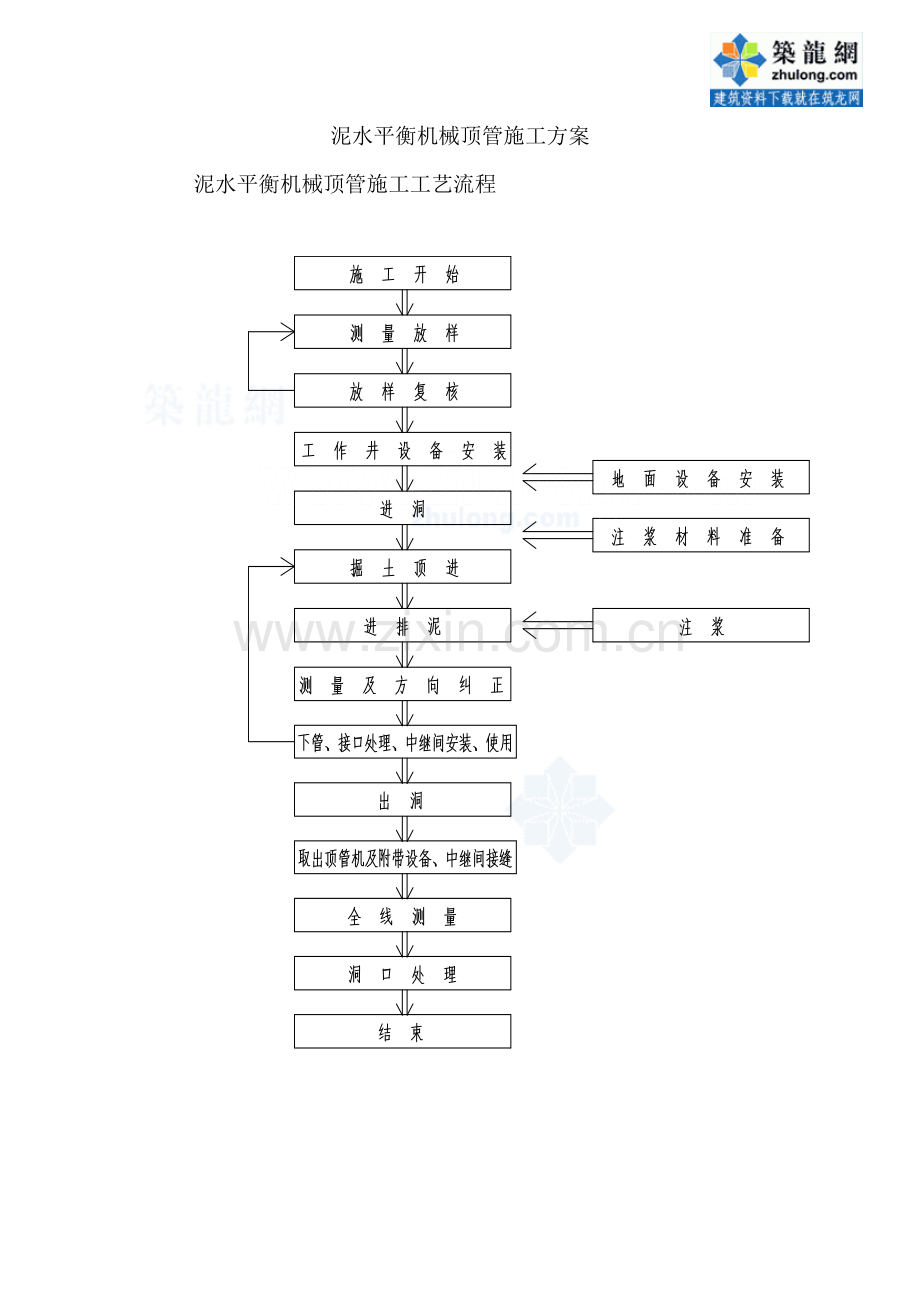

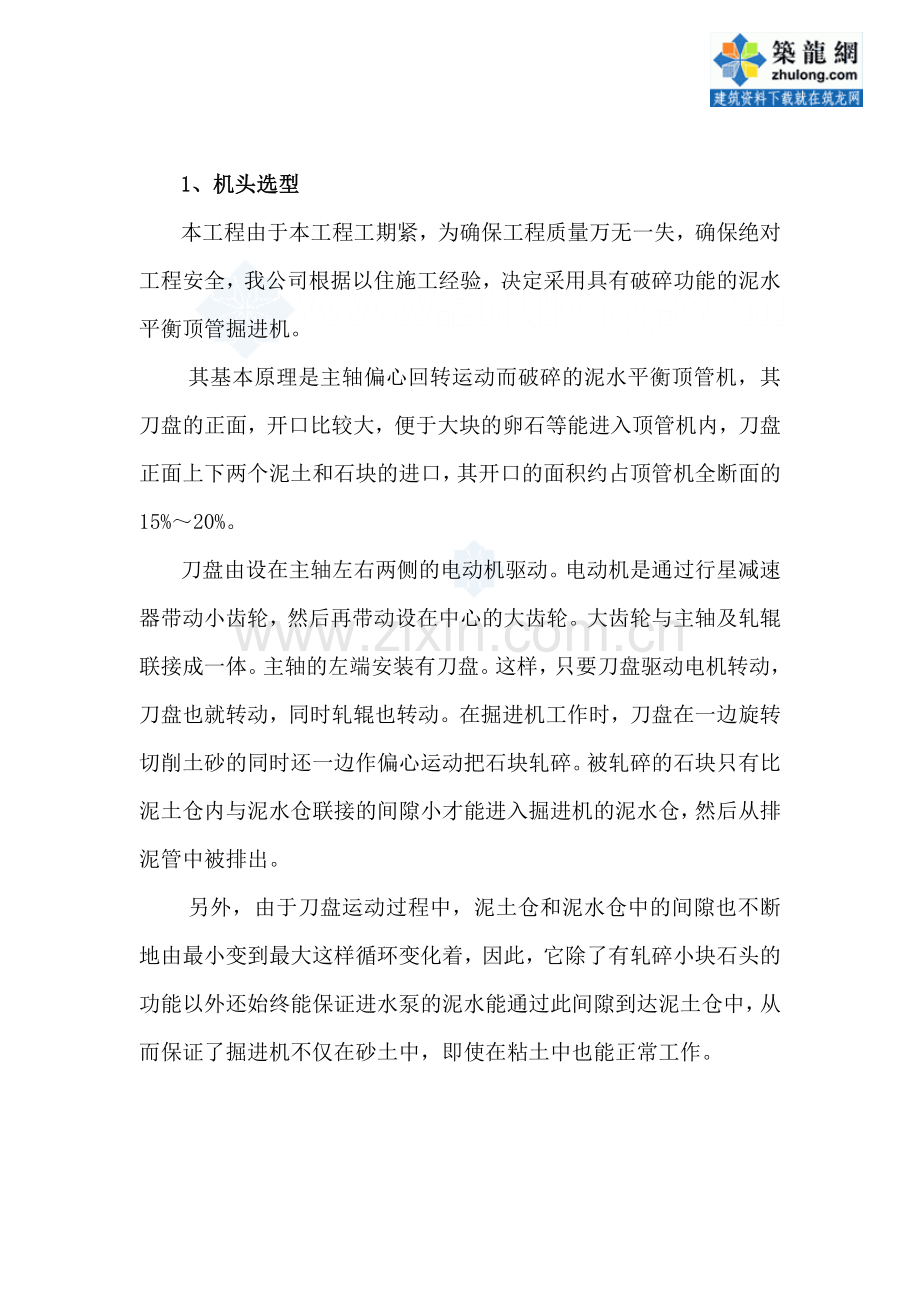

泥水平衡机械顶管施工方案泥水平衡机械顶管施工工艺流程1、机头选型本工程由于本工程工期紧，为确保工程质量万无一失，确保绝对工程安全，我公司根据以住施工经验，决定采用具有破碎功能的泥水平衡顶管掘进机。其基本原理是主轴偏心回转运动而破碎的泥水平衡顶管机，其刀盘的正面，开口比较大，便于大块的卵石等能进入顶管机内，刀盘正面上下两个泥土和石块的进口，其开口的面积约占顶管机全断面的15%20%。刀盘由设在主轴左右两侧的电动机驱动。电动机是通过行星减速器带动小齿轮，然后再带动设在中心的大齿轮。大齿轮与主轴及轧辊联接成一体。主轴的左端安装有刀盘。这样，只要刀盘驱动电机转动，刀盘也就转动，同时轧辊也转动。在掘进机工作时，刀盘在一边旋转切削土砂的同时还一边作偏心运动把石块轧碎。被轧碎的石块只有比泥土仓内与泥水仓联接的间隙小才能进入掘进机的泥水仓，然后从排泥管中被排出。另外，由于刀盘运动过程中，泥土仓和泥水仓中的间隙也不断地由最小变到最大这样循环变化着，因此，它除了有轧碎小块石头的功能以外还始终能保证进水泵的泥水能通过此间隙到达泥土仓中，从而保证了掘进机不仅在砂土中，即使在粘土中也能正常工作。一般情况下，刀盘每分钟旋转45转，每当刀盘旋转一圈时，偏心的轧碎动作达2023次。由于本机有以上这些特殊的构造，因此它的破碎能力是所有具有破碎功能的掘进机中最大的，破碎的最大粒径可达掘进机口径的40%45%之间，破碎的卵石强度可达200Mpa。本掘进机的优点是： 特点：A、顶管机、主千斤顶、泥水循环系统和泥水分离装置（DESANDMAN）成套化。B、带锥形破碎机的条幅刀盘，能破碎小于外径30%，一轴强度196Mpa（2000 kg/cm2）的砾石。C、该机能适用各种土壤条件，如粘质土、砂土、砂砾混合卵石土和软岩上。D、使用安装在轨道上的主顶油缸。一次顶进长度超过100m。E、该机由一人在地面遥控操纵即可。F、可在控制台上进行电视监测及方向控制，精度高。带有ISEKI专利的RSG双光靶方向控制系统，有经验的操作人员可以将方向误差控制在10mm之内！G、使用主千斤顶不间断便可单独顶进一节管子。H、泥水分离装置DESANDMAN是一种密封性好，操作灵活的分离系统，且能节省安装空间。此机型在现今使用较广，我们有着成功施工经验、技术成熟、可靠，对土层扰动少的特点。偏心破碎泥水平衡顶管掘进机是根据含水量较高的沙砾土而专门设计的。因此特别适应本工地基顶管的施工。2、平面布置、井内布置及管内布置2.1在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面指挥监测中心、办公室、仓库、配电间、冷作间等。布局要合理，环境整洁、卫生，并有专职人员进行管理。 2.2现场布置、设备进场时采用50t履带吊2.3管道顶进时，起吊设备采用跨距为14m的龙门行车（起重能力为30t），行车导轨与顶管中心线应平行铺设，并与管中心左右对称。2.4井内布置工作井井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯等。 3、出土方案 泥水平衡式顶管的出土采用全自动的泥水输送方式，被挖掘的土通过在机舱内的搅拌和泥水形成泥浆，然后由泥浆泵抽出，高速排土。在沉井上部砌2只沉淀池。沉淀的余土外运需按文明施工要求和渣土处理办法，运到永久堆土点，不得污染沿途道路环境。4、顶管受力计算4.1顶力计算推力的计算：（以1200mm计算）F=F1十F2其中F总推力Fl一迎面阻力 F2顶进阻力F1PSPD2/4 (D管外径1.2m P控制土压力) PK0H0式中 K0静止土压力系数，一般取0.55H0地面至掘进机中心的厚度，取最大值7m土的湿重量，取1.9t/m3P0.551.977.315t/m2 F1PSPD2/4=7.3153.141.22/48.27t F2DfL式中f管外表面平均（根据顶进距离平均淤泥土）综合摩阻力，取0.8t/m2D管外径1.2m L顶距，300m F23.141.20.8300904t。因此，总推力F=8.27+904912.27t。根据总推力、工作井所能承受的最大顶力及管材轴向允许推力比较后，取最小值作为油缸的总推力。工作井设计允许承受的最大顶力为1000t，管材轴向允许推力950t，主顶油缸选用4台(或2台，根据现场实际情况定)300t(3000KN)级油缸。每只油缸顶力控制在250t以下，这可以通过油泵压力来控制，千斤顶总推力1000t。因此我们无需增加额外的顶进系统即可满足要求。4.2后背的计算后背在顶力作用下，产生压缩，压缩方向与顶力作用方向一致。当停止顶进，顶力消失，压缩变形随之消失。这种弹性变形即象是正常的，顶管中，后背不应当破坏，产生不允许的压缩变形。后背不允许出现上下或左右的不均匀压缩。否则，千斤顶在余面后背上，造成顶进偏差。为了保证顶进质量和施工案例，施工时应对后背的强度和刚度计算后靠背受力计算公式式中：R-总推力之反力（一般大于推力的1.21.6）a系数（取1.52.5之间），此处取2B后座墙的宽度（M）此处取4米土的容重（KN/M3)H后座墙的高度(m)，此处取4.5米Kp-被动土压系数c-土的内聚力（kPa) 一般情况下取10h-地面到后座墙顶部土体的高度（M），此处取5米按上式计算，圆形工作井加护套后能承受1591.5T顶力实际顶力1000T。完全能满足要求。5、出洞方案为防止出洞口及顶进过程中泥水压力过大涌入工作井内，在洞口内预先安装一个单法兰穿墙钢套管，用于安装橡胶止水圈及止水封板。由于顶进距离长，造成管材表面及F型钢套环、砂等对橡胶止水圈不可避免的磨损，需经常更换橡胶止水圈。因此，我们在洞口里侧增加一道橡胶止水圈，当需更换外部橡胶止水法兰时，洞口内部的橡胶止水圈可防止地下水进入井内。6、测量以及设备安装6.l、测量的方法(1)、通视条件下的测量使用交汇法引工作井及接收井预留洞口中心至各自的井壁。置经纬仪至A点，后视B点，作BA直线的延长线，并在工作井后部定出一点C。保证C、A、B在一条轴线上，置经纬仪在C点上，后视A点，在工作井井壁上定出一点A，置激光经纬仪基座于井下D点，并抄平固定激光经纬仪架，置经纬仪于A点，后视B点，在激光经纬仪器架上定出D点，D点同A，A，B点在竖直方向上成一直线，安装激光经纬仪于仪器架上，对中D点，后视A，点，依设计轴线打好角度，既可定出轴线。（2）、不通视条件下的测量引出A、B两点后可根据导线法以及平移法定出C、D、A，其余步骤同通视条件下测量定位。（3）后靠背导轨及后顶的安装轴线确定后先安放后靠背，后靠背后部距离井壁100200mm，调整后靠背前后以及左右方向，应尽量保证后靠背的中心于轴线相重合，调整方法见图：在轴线定好后既可安装导轨以及后顶，先根据导轨本身的尺寸计算出导轨顶面至轴线的高差h，至水平仪于井下，在井四周作出46个临水点，保证轴线标高-临水点高程= h，安放导轨时可用线绳在相对的两个临水点拉出一条直线，使导轨顶轻触于线绳既可，然后根据轴线调整导轨轴线在竖直方向上于已知轴线的竖直投影线重合，导轨轴线方向调整好后再精调导轨的高程，最后支撑导轨至井壁上。引轴线至井底前后两侧A、B两点，分中后靠背，在后靠背上作一分中点C，开始放置后靠背时尽量使C点在AB的延长线上，此值可肉眼鉴定，误差不应大于10cm，在后靠背边缘定出任意等高两点D、D，测量AD和A D，的距离，只需保证AD的距离约等于A D，的距离既可，误差不应大于3cm，导轨左右方向确定后既固定下面两侧各一点，后使用线坠调整前后方向既可，最后根据实际情况填塞C15-C30的混凝土至井壁到后靠背的间隙，后方顶的安装在后靠背的安装完毕后进行，抄平后顶后只要保证所以千斤顶后平面贴实后靠背既可固定。导轨安装完毕后需在预留洞口内安装副导轨，副导轨的轴线以及高程均要与主导轨保持一至，此副导轨用于防止机头进洞后低头，见下图：增高装置可根据机头重量以及增高量选择枕木，钢支架或砼垫层。洞口止水装置的安装，应保证除止水圈外最小直径大于进洞物最大直径的8cm，防止受到进洞物的剪切而失去止水效果，位置确定后可用水泥砂浆封堵与井壁形成的间隙，防止从间隙处漏水、漏浆。7泥水系统的安装泥浆池应尽量靠近工作井边，可采用并联法，见图：泥浆池尽量靠近工作井边，可以减少排泥管路过长而且产生的管路摩阻力，沉石箱的配置可沉淀块状物，防止块状物直接进入排泥泵引起排泥泵堵塞和损坏。注浆系统应尽量使用螺杆泵以减少脉动现象，浆液应保证搅拌均匀，系统应配置减压系统，在泵出品处1米外以及机头注浆处各安装一只隔膜式压力表。电路系统及后方顶液压系统安装流程（略）8顶进开始调试阶段以及土体取样：顶管下井前应作一次安装调试，油管安装先应清洗，防止灰尘等污物进入油管，电路系统应保持干燥，机头运转调试各部分动作正常，液压系统无泄漏。机头下井后刀盘应离开封门1米左右，放置平稳后重测导轨标高，高程误差不超过5mm，既可开始凿除砖封门，砖封门应尽量凿除干净，不要遗留块状物，同时可进行土体取样工作，使用100，L=500mm的两根钢管在洞口上下部各取长400mm的土样，取样工作完成后随既顶机头，使机头刀盘贴住前方土体。机头属于刀盘不可伸缩型，土压力表所显示的土压力为泥仓土压，显示的土压力与实际顶进的土压力存在一个压力差P，此值一般取15-30T，由于进泥口是衡定的，TCZ机头的土压控制主要通过顶速来调节，每次初顶时先调节好送水压力，然后打开机内止水阀，转动刀盘，关闭机内旁道，待流量达到额定值的80%时既可开始顶进，送水压力可通过机内压力调节既可完成。8.1、顶进过程中的方向控制由于机头本身所具有的方向诱导装置，纠偏操作就变的简单易行了，操作员只要通过纠偏动作，始终保证激光点在二号光耙的中心既可。测量与方向控制要点 (1)有严格的放样复核制度，并做好原始记录。顶进前必须遵守严格的放样复测制度，坚持三级复测：施工组测量员项目管理部监理工程师，确保测量万无一失。 (2)布设在工作井后方的仪座必须避免顶进时移位和变形，必须定时复测并及时调整。(3)顶进纠偏必须勤测量、多微调，纠偏角度应保持在1020不得大于0.5。并设置偏差警戒线。 (4)初始推进阶段，方向主要是主顶油缸控制，因此，一方面要减慢主顶推进速度，另一方面要不断调整油缸编组和机头纠偏。 (5)开始顶进前必须制定坡度计划，对每一米、每节管的位置、标高需事先计算，确保顶进时正确，以最终符合设计坡度要求和质量标准为原则。9、顶管动力、照明配套9.1、顶管动力配套序号设备名称数量总功率(kwh)1刀盘电机2442输送泵电机1223纠偏油泵电机144液压系统电机2305注桨电机1116桨液搅拌机1117电焊机1308排水泵211910合计163 (注：以上所列设备，并不都是同时启动。) 动力电线设置：管内设置二路电缆，按其配套动力负载功率，选择电缆规格，供电采用TNS方式，三相五线制移动电线装接。 10 液压系统当液化油出现乳化时，说明液压油己严重氧化，应予以更换，更换液压油之前须把油箱内清洗干净。加油必须用精滤车过滤后方可加入。另外，一旦发现油管老化应予以更换。11 电气系统电气系统应保持干燥，保持指示灯及各仪表正常。12 纠偏系统纠偏系统要经常检查是否漏油、油液质量、油压情况，如发现不正常情况及时更换。13、注浆减磨顶管的推力就是顶管过程管道受的阻力，包括工具管切土正压力、管壁摩擦阻及工具管气水压力。工具管切土正压力：与土层密实度、土层含水量、工具管格栅形态及管内挖土状况有关。根据有关工程统计资料，软土层一般为20-30t/m2，硬土层通常在20-60t/m2。大于40t/m2时表明土质较好。F1=S1K1F1-顶管正阻力(t)S1-顶管正面积(m2)K1-顶管正阻力系数(t/m2)F1=S1K1=r2k1(1) 管磨擦阻力：管壁与土间磨擦系数及土压力大小有关。根据有关工程统计资料，管壁磨擦阻力一般在0.1-0.5 t/m2之间。F2=S2K2其中F2顶管侧磨擦力(t)S2顶管侧面积(m2)K2顶管侧阻力系数(t/m2)F2=S2K2=DLk2为了减小顶压进阻力，增大顶进力，并且为了防止出现塌方，顶管过程中，应采用在管壁与土壁的缝隙间注入触变泥浆，形成泥浆护套，减少管壁与土壁之间的摩擦力。泥浆在输送和灌注过程中具有流动性、可泵性。a、触变泥浆的材料触变泥浆的主要成份是膨润土、掺入碱和水配制而成。为了在顶进完毕后使触变泥浆固结增强，可掺入石灰膏。但为了施工使用时保持流动性，还必须掺入缓凝剂和塑化剂。b、触变泥浆的拌合程序将定量的水放入搅拌罐内，并取其中的一部分水来溶化碱；在搅拌过程中，将定量膨润土徐徐加入搅拌灌内，搅拌均匀；将溶化后的碱水倒入搅拌灌内，再搅拌均匀，放置12h后即可使用。c、触变泥浆应注意的事项注浆孔的布置宜按管道直径大小确定，一般每个断面可设置34个，并具备排气功能。搅拌均匀的泥浆应放置一定时间方可灌注。灌浆前，应通过注水检查灌浆设备，确认设备正常后方可灌注。灌浆压力可按不0.1Mpa开始加压，在灌浆过程中再按实际情况调整。灌浆时，按灌浆孔断面位置的前后顺序依次进行并应与管道和中继间的顶进同步。灌浆遇有机械故障、管路堵塞、接头渗漏等情况时，经处理后方可继续顶进长距离顶管施工中，顶力控制的关键是最大限度地降低顶进阻力，而降低顶进阻力最有效的方法是进行注浆。注浆使管周外壁形成泥浆润滑套，从而降低了顶进时的摩阻力，我们在注浆时做到以下几点14、应急措施1、地质发生很大的变化，突然间变硬或变软。这可以通过刀盘的转矩来判断，如果突然变硬了，则向土仓内加入水或泥浆，掘进机上设有加泥孔，其目的就是用来加泥的。如果太软，可把第一至第三节管子及工具头都联成了一个整体，以增加它们的刚性，从而可避免机头突然沉陷。2、在顶管施工过程中，如果出现异常的偏差或纠偏失效，必须在允许偏差标准以内就停下来，分析原因，找出对策再继续顶进，切不可盲目行动。操作人员必须严格遵守这样一条规定：无论何种情况，超过允许偏差一律停下来，并且如实汇报情况，以便分析原因，找准对策。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
