桥涵工程监理细则.doc

新 建 铁 路
喀什至和田线J1监理标段
桥涵监理实施细则
编制:
审批:
中铁二院（成都）咨询监理有限责任公司
喀和铁路监理站
二00九年一月

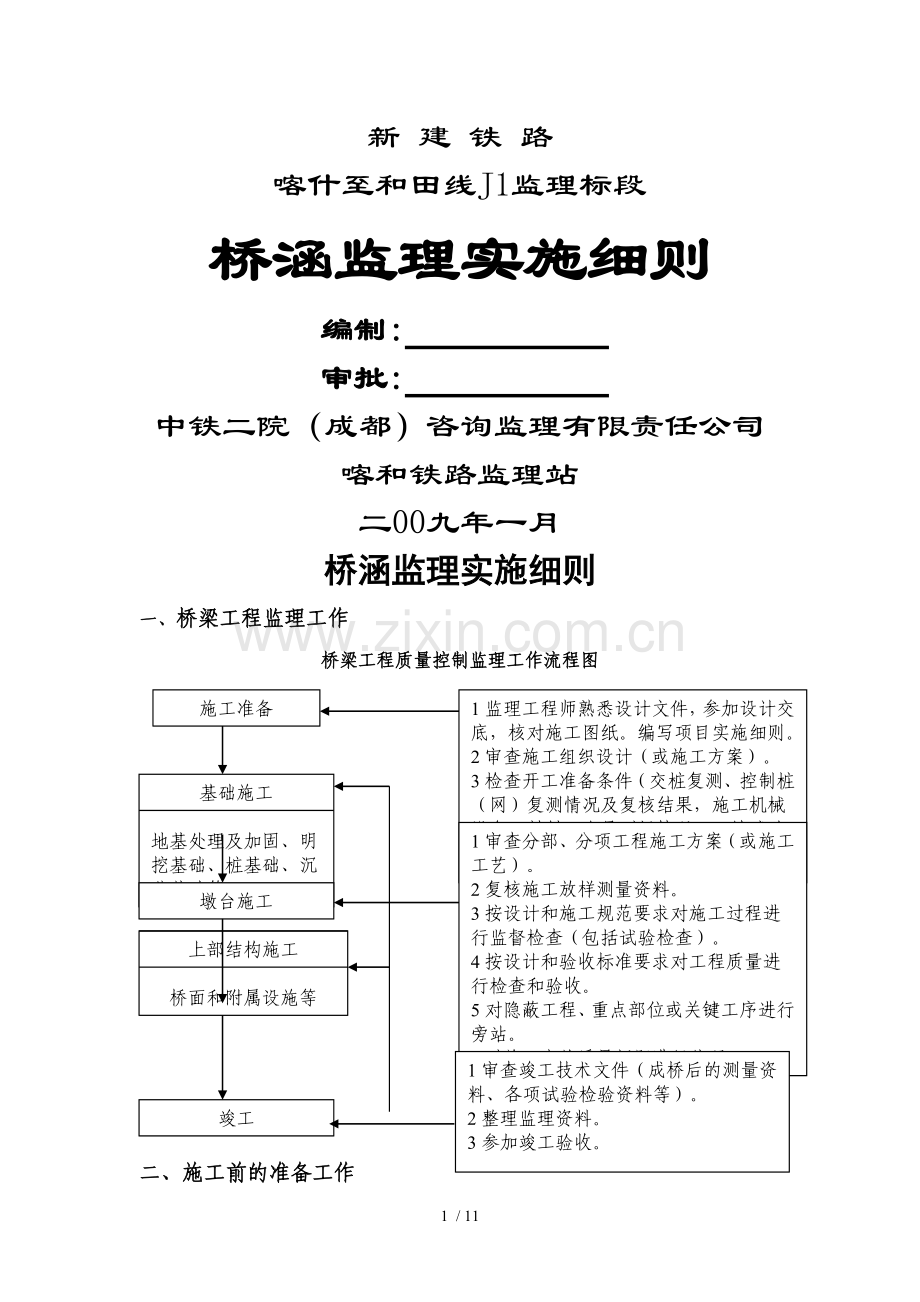

桥涵监理实施细则
一、桥梁工程监理工作
桥梁工程质量控制监理工作流程图
施工准备
1监理工程师熟悉设计文件，参加设计交底，核对施工图纸。编写项目实施细则。
2审查施工组织设计（或施工方案）。
3检查开工准备条件（交桩复测、控制桩（网）复测情况及复核结果，施工机械设备、材料、人员到场情况，工地试验室或外委试验室）等。

基础施工

地基处理及加固、明挖基础、桩基础、沉井基础等

1审查分部、分项工程施工方案（或施工工艺）。
2复核施工放样测量资料。
3按设计和施工规范要求对施工过程进行监督检查（包括试验检查）。
4按设计和验收标准要求对工程质量进行检查和验收。
5对隐蔽工程、重点部位或关键工序进行旁站。
6对施工中的质量问题进行处理。

墩台施工

上部结构施工

桥面和附属设施等

1审查竣工技术文件（成桥后的测量资料、各项试验检验资料等）。
2整理监理资料。
3参加竣工验收。

竣工

二、施工前的准备工作

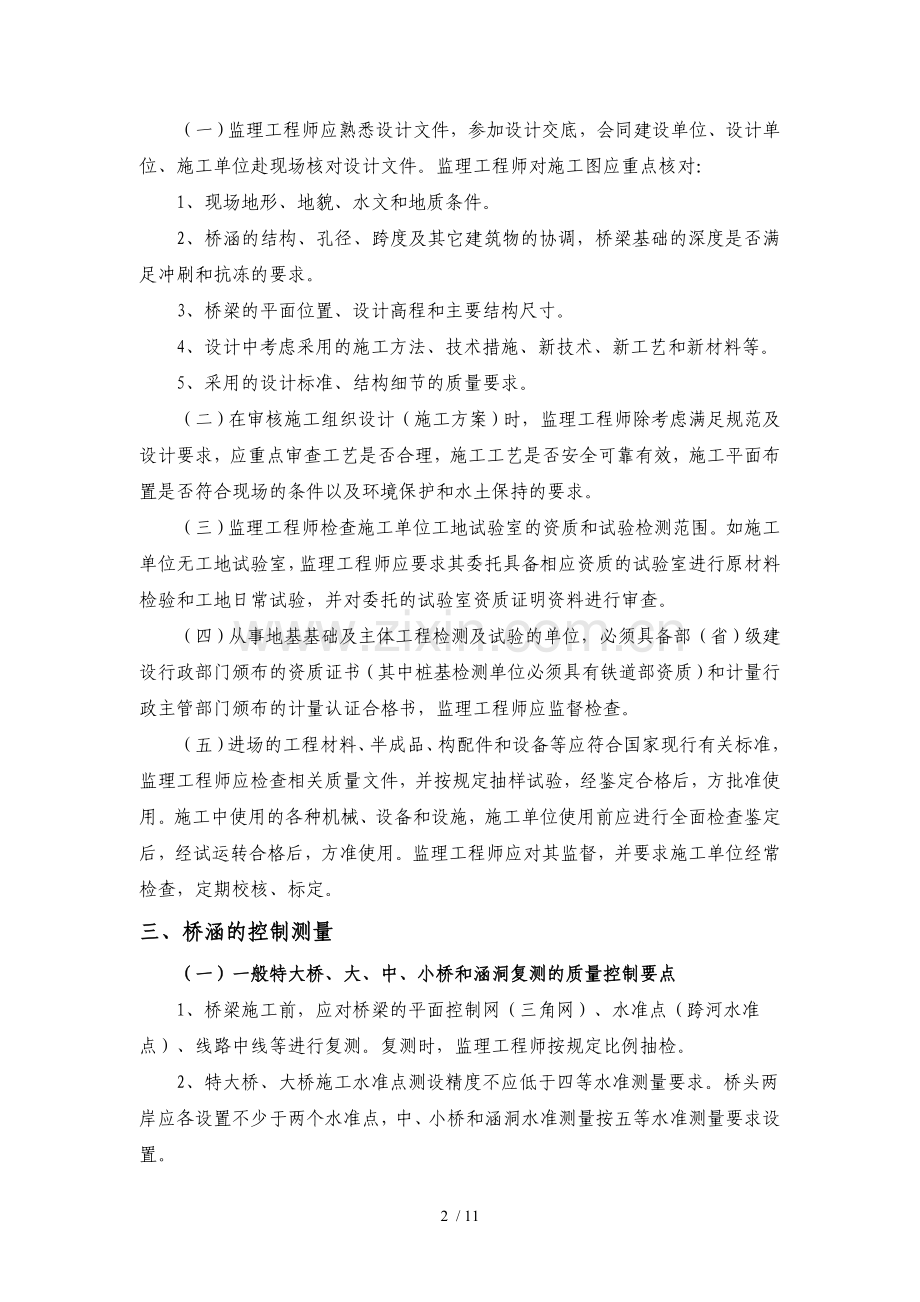

（一）监理工程师应熟悉设计文件，参加设计交底，会同建设单位、设计单位、施工单位赴现场核对设计文件。监理工程师对施工图应重点核对：
1、现场地形、地貌、水文和地质条件。
2、桥涵的结构、孔径、跨度及其它建筑物的协调，桥梁基础的深度是否满足冲刷和抗冻的要求。
3、桥梁的平面位置、设计高程和主要结构尺寸。
4、设计中考虑采用的施工方法、技术措施、新技术、新工艺和新材料等。
5、采用的设计标准、结构细节的质量要求。
（二）在审核施工组织设计（施工方案）时，监理工程师除考虑满足规范及设计要求，应重点审查工艺是否合理，施工工艺是否安全可靠有效，施工平面布置是否符合现场的条件以及环境保护和水土保持的要求。
（三）监理工程师检查施工单位工地试验室的资质和试验检测范围。如施工单位无工地试验室，监理工程师应要求其委托具备相应资质的试验室进行原材料检验和工地日常试验，并对委托的试验室资质证明资料进行审查。
（四）从事地基基础及主体工程检测及试验的单位，必须具备部（省）级建设行政部门颁布的资质证书（其中桩基检测单位必须具有铁道部资质）和计量行政主管部门颁布的计量认证合格书，监理工程师应监督检查。
（五）进场的工程材料、半成品、构配件和设备等应符合国家现行有关标准，监理工程师应检查相关质量文件，并按规定抽样试验，经鉴定合格后，方批准使用。施工中使用的各种机械、设备和设施，施工单位使用前应进行全面检查鉴定后，经试运转合格后，方准使用。监理工程师应对其监督，并要求施工单位经常检查，定期校核、标定。
三、桥涵的控制测量
（一）一般特大桥、大、中、小桥和涵洞复测的质量控制要点
1、桥梁施工前，应对桥梁的平面控制网（三角网）、水准点（跨河水准点）、线路中线等进行复测。复测时，监理工程师按规定比例抽检。
2、特大桥、大桥施工水准点测设精度不应低于四等水准测量要求。桥头两岸应各设置不少于两个水准点，中、小桥和涵洞水准测量按五等水准测量要求设置。
3、测设墩台中心时，应自一端向另一端依次进行，距离方向应起、闭于桥头控制点。也可根据地形自中间墩向两端测设。
4、桥跨短、跨数多的曲线桥采用偏角法测设曲线，确定墩位。首先测出各墩位的线路中心，然后从线路中心向曲线外测量出偏心距定墩位中心。
（二）特大桥复测的质量控制要点
1、检查控制三角网的等级和精度。
2、测得的斜距应加常数改正、气象改正、投影于轨底（或墩台）高程的改正。
3、检查水平角观测回数、水平角观测、三角形闭合差的限差。
4、检查水准测量等级。
5、检查水准测量视线长度、前后视距累积差及高度限差。
（三）桥梁竣工测量的质量控制要点
１、桥梁竣工后应测定桥梁中线、跨距、墩台、梁部尺寸和桥面顶标高。
２、检查顶帽及支承垫石的高程。
３、检查支座位置及底板高程。
４、特殊桥梁应按相关规定办理。
四、基础
（一）桩基础
1、钻（挖）孔桩
（1）监理工程师应审核施工单位的施工方案，重点审查成孔工艺、（水下）混凝土灌筑方法、安全等措施。
（2）钻（挖）孔前，监理工程师应复核护筒埋置的施工放样数据。
（3）钻（挖）孔过程中加强巡视检查。对于钻孔桩，重点检查泥浆指标（泥浆比重和含砂率）；对于挖孔桩，重点检查开挖顺序、防护措施及防排水工作。
（4）当钻（挖）孔达到设计深度后，监理工程师应核实地质情况，进行成孔检查（采用测绳、捡孔器或成孔检测仪等检查孔径、孔深、孔型、垂直度）。对于钻孔桩，应重点控制沉渣厚度。对于挖孔桩，应重点检查清基情况，孔底应平整，无松渣、淤泥、沉淀或扰动过的软层。
（5）钢筋、混凝土的质量控制参见“2　钢筋混凝土和砌体工程”的相关内容。监理工程师还应检查钢筋数量、钢筋骨架长度、钢筋骨架直径、主钢筋间距、加强筋间距、箍筋间距或螺旋筋间距、钢筋骨架垂直度。
(6)监理工程师应检查并旁站混凝土灌筑全过程（对于水下混凝土灌筑，重点检查导管埋深。挖孔桩可采用直接浇筑混凝土，并宜采用插入式振动器振捣）。
(7)混凝土灌注完成后，桩身顶端浮浆应清理，直至露出新鲜混凝土土面。监理工程师检查桩位中心、桩顶高程和主筋伸入承台长度。
（8）检查桩的混凝土强度（水下混凝土标准养护试件强度应符合设计强度的1.15倍），监理工程师见证取样检测或平行检验。
(9)当对桩身混凝土全部进行无损检测、对桩身混凝土质量有疑问和设计有要求的桩进行钻芯取样检测以及桩的承载力试验时，监理工程师应见证试验，并检查检测或试验报告。
2、桩基承台的质量控制要点
（1）检查桩头沉渣及浮浆凿除情况、承台混凝土施工条件（承台混凝土应在无水条件下施工）。
（2）检查桩头与承台连接。桩体埋入承台长度及桩顶主筋锚入承台的长度应符合设计要求。
（3）对于大体积承台，施工单位必须采取温度控制措施，防止因混凝土内外温差过大而产生裂缝。具体要求见“钢筋混凝土和砌体工程”的相关内容。
（4）承台施工完成后，监理工程师应检查承台尺寸、顶面高程、轴线偏位、边缘距设计中心尺寸。
（二）明挖基础
1、基坑开挖控制要求
（1）监理工程师应审核施工单位的施工方案，重点审查开挖范围、开挖坡度、支护方案、弃土位置、防排水、安全等措施。
（2）检查施工放样数据、基坑开挖方式和支护形式。督促施工单位对支护结构、周围环境随时进行观测和监测。
（3）当基坑开挖接近基底20cm时，监理工程师应到场检查，应避免超挖，土质基底不得采用大型机械开挖，石质基底不得爆破。
（4）监理工程师检查基底地质条件，见证检测基底承载力（触探仪监测）。
勘察设计单位对桥涵地基全部进行现场确认。当发现基础底面处于软硬不均地层时，应由勘察设计部门提出处理方案。
（5）检查基坑平面位置、坑底尺寸、基底高程。
（6）检查基底处理和排水情况。挖至标高的地质基坑，不得长久暴露，扰动或浸泡。符合要求后，尽快督促施工单位进行基础混凝土或砌筑施工。
2、浇筑混凝土基础质量控制要点
（1）钢筋、混凝土质量控制。监理工程师应加强对基础混凝土浇筑、基础砌筑过程巡视检查。混凝土终凝前不得浸水。
（2）检查基础与墩台的接缝处理。
（3）检查基础前后、左右边缘距设计中心线距离及基础顶面高程。
3、监理工程师检查基坑回填填料及夯实质量。
(三)桥梁墩台
1、墩台施工的质量控制要点
（1）监理工程师应审批施工单位的施工方案，重点审查模板及支架的稳定性、混凝土运输和浇筑方法等。
（2）检查基础面凿除情况及连结钢筋。
（3）检查模板及支架安装质量（参见“钢筋混凝土和砌体工程”相关内容）。
（4）钢筋、混凝土的质量控制参见“钢筋混凝土和砌体工程”的相关内容。墩台混凝土施工时旁站，发现问题及时处理。
（5）混凝土宜连续浇筑，当分段浇筑时，应检查施工缝的处理。
（6）墩台施工完毕后，监理工程师应对全桥中线、高程、跨度贯通测量结果复核，检查墩台位置及尺寸、墩台边缘距中心线尺寸、表面平整度、墩台支承垫石顶面高程和中心位置、垫石顶面高差、支座十字线、梁端线及锚栓孔位置、预埋件和预留孔位置、桥台顶道碴槽面排水坡坡度等。
（7）高处作业必须系安全带，安全带应挂在牢固的物件上，严禁在一个物件上拴挂几根安全带或一根安全绳上拴几个人；临边作业应设置防护栏和安全网；悬空作业应有可靠的安全防护设施。
（8）检查墩台表观质量，应达到：
表面平整，表面轮廓比较清晰线角基本顺直，排水流畅，不积水，支持垫石方正平整，不得空鼓，预埋件和预留孔位置正确。墩、台帽与墩、台身衔接平顺。
混凝土表面裂缝宽度（用刻度放大镜检查）不得大于0.2mm。混凝土色泽均匀，接茬处无明显错台、跑模现象。
2、台后填土、锥体及其它施工的质量控制要点
（1）检查台后及锥体填料种类和规格、填筑范围、填筑压实度。
（2）检查砌体的结构形式、位置和砌体反虑层厚度，所用材料质量、规格和数量。
（3）锥体填筑后应刷坡，坡面平整圆顺。监理工程师检查顶面高程、表面平整度、砌体厚度、底面高程。
（4）检查锥体表面质量，应达到砌体选料得当，坡度基本顺直，勾缝无明。
（四）桥梁上部结构
1、预应力混凝土简支梁架设的质量控制要点
（1）监理工程师应审批施工单位的施工方案，重点审查架（移）梁设备的结构工艺设计、施工工艺设计、安全和防护措施等。桥上进行铺架作业时，桥下严禁车辆、船及行人通过。
（2）监理工程师要现场检查梁的质量、规格和龄期，检查梁的出厂合格证、静载试验报告、张拉／放张记录，对外观进行检查，并作好验收记录。
（3）检查桥梁墩台的高程、中线、孔跨、支座中心线、支承垫石标高，复核施工单位的测量资料。
（4）运梁前，监理工程师应检查所经线路的质量，查阅线路验收记录，检查梁存放和运输支点的位置、运梁车的试运行情况。
（5）检查架（移）梁设备和吊（顶）具（强度、刚度和稳定性），及其在工地进行的静（动）载试验、试运转和验收情况，并做好记录。未经验收合格的架（移）梁设备和吊（顶）距，不得进行架（移）梁作业。
如用架桥机架设时应按《铁路架桥机架梁规程》执行，监理工程师应对架桥机拼装及调试过程进行检查。
（6）架梁前，检查桥头线路的加固与预压情况。架设时，监理工程师应检查梁的吊梁位置，并对顶梁、捆梁、吊梁、落梁就位、安装支座等步骤进行检查，特别要检查安全措施，避免梁体倾斜、翻倒。
（7）梁体就位后，检查梁端部的错位量、支座下座板中心。
（8）梁架设完成后，监理工程师应检查架梁的表观质量，应达到全桥梁体基本平顺，梁体稳固，梁缝均匀，梁体无损伤，横向联结牢固，接头混凝土浇筑密实，外观整齐。两侧挡碴墙外缘平直圆顺。
（9）横隔板如需张拉，应等接头混凝土达到设计强度后，才能进行张拉和压浆。监理工程师应检查张拉和压浆记录。
2、支座安装过程中，监理工程师应检查以下内容：
（1）支座安装位置。要求支座上下座板必须水平安装，固定支座上下座板应互相对正，活动支座上下座板横向应对正，纵向预留错动量根据支座安装施工温度与设计安装温度之差和梁体混凝土未完成收缩、徐变量及弹性压缩量计算确定，并在各施工阶段进行调整，当体系转换全部完成时梁体支座中心与设计要求相符。
（2）支座与梁体及垫石之间垫层材料质量及强度。支座与梁底及垫石之间必须密贴无孔隙，支座配件必须齐全，水平各层部件间应密贴无空隙。
（3）支座锚栓质量及埋置深度和螺栓外露长度。支座锚栓固结应在支座及锚栓位置调整准确后进行施工，预留锚栓孔必须填满捣实，填料种类和质量必须符合设计要求。
3、明桥面和桥梁附属设施
（1）明桥面的质量控制要点
明桥面铺设前，监理工程师应检查：
A、施工单位按桥上线路纵断面进行桥面枕木类型、刻槽深度布置图设计。
B、明桥面的材料质量和规格，查验产品合格证。
明桥面铺设时，监理工程师应检查：
A、桥枕、枕木、钢梁间联结。采用小锤敲击等方法检查，必须牢固、紧密、位置正确、整体性好并符合设计要求。
B、明桥面铺设质量。监理工程师每孔梁检查2处。
C、明桥面铺设完成后，监理工程师进行验收，并检查其观感质量，要求桥枕表面无明显损伤，布设符合规定，护木基本顺直，外露螺栓高度基本一致，接缝基本严密。
(2)附属设施的质量控制要点
检查所用材料、设备的质量和规格，检查产品合格证。
检查围栏、吊栏及检查梯（车）的安装、电缆槽安装、声屏障的安装、接触网支座位置及照明设施的质量。
设施安装完成后，监理工程师进行验收，检查其观感质量，要求配件齐全、联结牢固，检查车走行灵活。涂装涂层表面应平整，颜色均匀，无涂层漏底、漏涂、涂层剥落、涂膜破裂、划伤、流挂等现象。
涵洞工程监理工程
一、施工前，监理工程师应审批施工单位的施工组织设计或施工方案，重点审查涵洞地基和基础的施工方法、涵身的施工方法、安全和防护措施措施等。
二、涵洞地基处理和明挖基础施工的质量控制与前面基础部分相同，见前节。
三、装配式涵洞的质量控制要点
（一）施工前，监理工程师应查验装配式砼涵洞节的产品合格证及验收记录，并进行现场检查：
1、质量、规格。对钢筋砼圆管涵节，检查长度、内外直径、管壁厚度；对钢筋砼矩形涵节，检查长度、宽度、高度、顶底板厚度。
2、内、外壁表面质量。应光滑圆顺，端面平齐。如有蜂窝麻面，每处面积不得大于3.0*3.0cm，深度不得超过1.0cm，总面积不得超过全面积的1%。并不得露筋。
3、对现场预制涵节，应检查砼同条件养护试件强度。强度必须达到设计强度后方可装配。
（二）施工时，重点检查涵节接缝质量。接缝必须顺流水坡安装平顺。当壁厚不一致时，每一错如段内底面应调整平齐。
（三）装配式涵洞装配完成后，监理工程师应检查轴线、流水面高程、涵身长度、相邻管节底面错台量。
四、就地制作涵洞的质量控制要点
(一)施工前，监理工程师应审批施工单位的施工组织设计或施工方案，重点审查涵洞地基和基础的施工方法、涵身的施工方法、安全和防护措施等。
（二）施工时，钢筋、混凝土及砌体的质量控制参见“钢筋混凝土和砌体工程”的相关内容。
（三）混凝土涵身必须先浇筑底板（包括下梗肋），当底板混凝土强度达到设计强度50％后，再进行中、边墙及顶板混凝土施工。分次浇筑时，边墙的施工缝不应设在同一水平面上。
（四）施工完成后，监理工程师应检查：
1、对混凝土涵洞检查边翼墙和中墩距设计中心线位置、墙顶和拱座顶面高差、孔径、涵长、厚度、涵身接头错台量。
2、砌体涵洞，检查砌体边线距设计中心线位置、顶面高差、相邻石块边线错台量、涵洞孔径、砌体厚度。
3、预制盖板的混凝土达到设计强度75％后方可吊装。涵身强度必须达到设计强度后，才可分层对称填土。
4、涵身外观要求混凝土大面平整，色泽均匀，接茬处无明显错台、跑模现象。砌体选料得当，整体均匀，砌面基本平整，砌缝符合规定，勾缝无明显缺陷。各涵节间相接基本顺直，排水通畅。
四、端翼墙及附属工程的质量控制要点
（一）检查端、翼墙设计中心线距离、出入口流水高程、墙体表面平整度和结构尺寸等。
（二）检查涵洞处路堤缺口填筑质量。
（三）检查锥体护坡及出入口的铺砌质量。要求砌体选料得当，砌面基本平整，砌缝符合规定，勾缝无明显缺陷，棱角基本顺直。涵洞进入口的沟床应整理顺直，铺砌工程与排水设施、道路的连接应顺直。混凝土　表面平整，色泽均匀，棱角、线条基本顺直。
（四）检查栏杆、扶手质量。应无明显缺陷，涂装符合合格标准，预制组装构件表面平整，配件齐全，安装牢固，扶手基本顺直。
五、防水层和沉降缝
（一）防水层的质量控制要点
1、监理工程师应审查施工方案，注意防水层严禁在雨、雪天和五级风及以上时施工。
2、按批次检查所用原材料的品种、规格、性能，并检查产品合格证和试验报告。
3、防水层施工前，监理工程师应检查验收防水层的基层。基层应平整、清洁、干燥，不得有空鼓、松动、蜂窝麻面、浮碴、浮土和油污。
4、防水层隐蔽前，监理工程师应进行防水层隐蔽工程验收，重点检查防水层施工部位、构造型式、厚度、坡度和细部做法（表面平整度、卷材搭接宽度）。并检查防水层的表面质量，防水层的表面质量应达到涂层厚薄一致，卷材粘贴牢固，搭接封口正确。不得有滑移、翘边、起泡、损伤等现象。坡度平顺，排水通畅。
5、检查保护层的表面平整度、分格缝平直及表面质量。应达到与防水层粘贴牢固，结合紧密，厚度均匀一致。表面平直密实，不得有疏松、起砂、脱皮、损伤等现象。桥面保护层表面裂缝宽度不得大于0.2mm。监理工程师用刻度放大镜检查。
6、雨后或采用蓄水的办法检查防水层的渗水情况，监理工程师见证检查。
（二）沉降缝的质量控制要点
1、沉降缝施工前，监理工程师应审查施工方案。
2、按批次检查所用原材料的品种、规格、性能，并检查产品合格证和试验报告。
3、沉降缝填塞前，监理工程师应检查验收。缝内应清扫干净，保持干燥，不得有杂物和积水。
4、检查沉降缝位置、尺寸、构造型式和止水带的安装质量。
5、沉降缝观感质量要求缝身竖直、缝宽均匀，环向贯通，填塞密实，无漏水。
