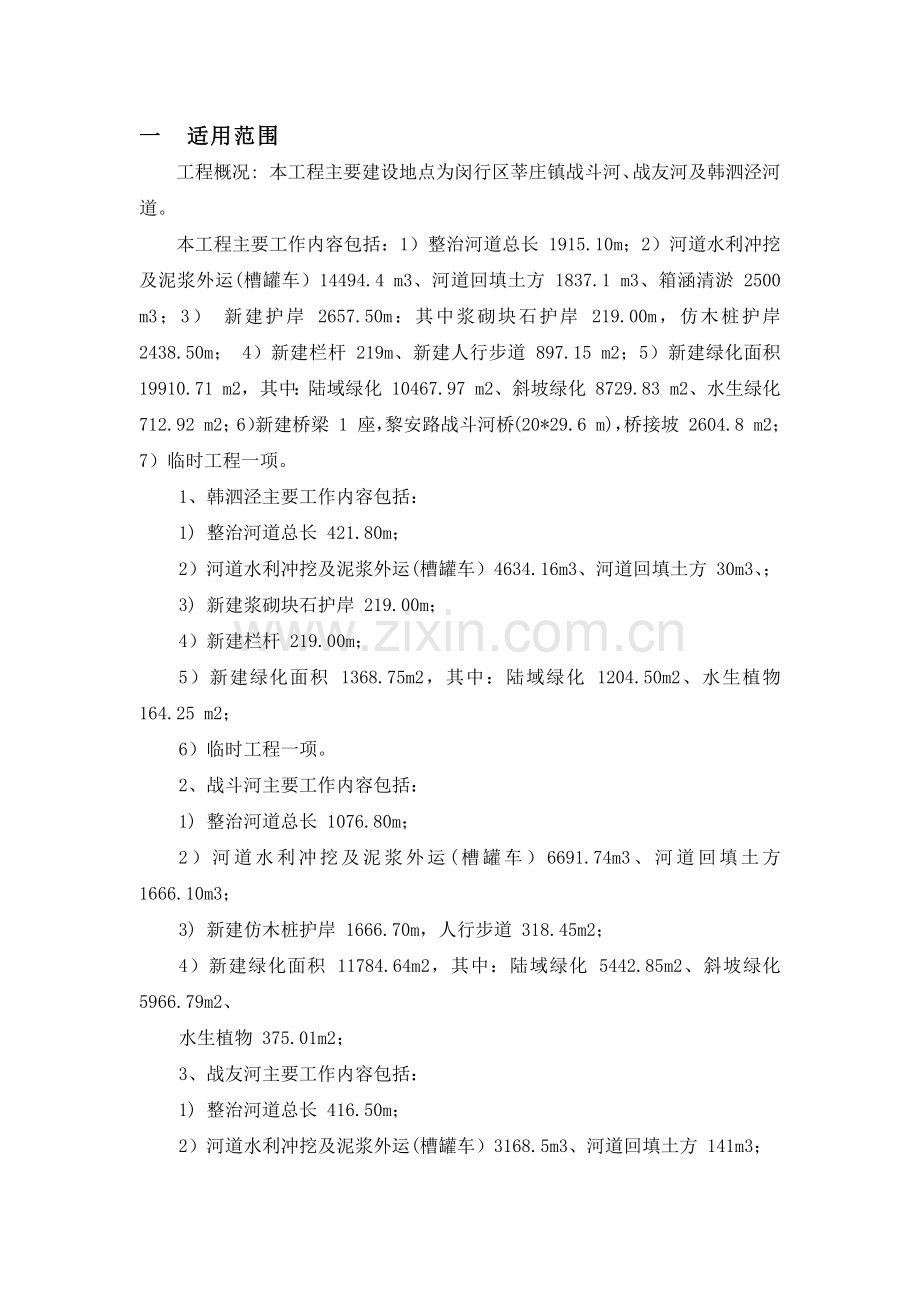

一 适用范围
工程概况: 本工程主要建设地点为闵行区莘庄镇战斗河、战友河及韩泗泾河道。
本工程主要工作内容包括：1）整治河道总长 1915.10m；2）河道水利冲挖及泥浆外运(槽罐车）14494.4 m3、河道回填土方 1837.1 m3、箱涵清淤 2500 m3；3） 新建护岸 2657.50m：其中浆砌块石护岸 219.00m，仿木桩护岸 2438.50m； 4）新建栏杆 219m、新建人行步道 897.15 m2；5）新建绿化面积 19910.71 m2，其中：陆域绿化 10467.97 m2、斜坡绿化 8729.83 m2、水生绿化 712.92 m2；6）新建桥梁 1 座，黎安路战斗河桥(20*29.6 m)，桥接坡 2604.8 m2；7）临时工程一项。
1、韩泗泾主要工作内容包括：
1) 整治河道总长 421.80m；
2）河道水利冲挖及泥浆外运(槽罐车）4634.16m3、河道回填土方 30m3、；
3) 新建浆砌块石护岸 219.00m；
4）新建栏杆 219.00m；
5）新建绿化面积 1368.75m2，其中：陆域绿化 1204.50m2、水生植物 164.25 m2；
6）临时工程一项。
2、战斗河主要工作内容包括：
1) 整治河道总长 1076.80m；
2）河道水利冲挖及泥浆外运(槽罐车）6691.74m3、河道回填土方 1666.10m3；
3) 新建仿木桩护岸 1666.70m，人行步道 318.45m2；
4）新建绿化面积 11784.64m2，其中：陆域绿化 5442.85m2、斜坡绿化 5966.79m2、
水生植物 375.01m2；
3、战友河主要工作内容包括：
1) 整治河道总长 416.50m；
2）河道水利冲挖及泥浆外运(槽罐车）3168.5m3、河道回填土方 141m3；

3) 新建仿木桩护岸 771.80m，人行步道 578.70m2；
4）新建绿化面积 6757.32m2，其中：陆域绿化 3820.62m2、斜坡绿化 2763.04m2、
水生植物 173.66m2；
5）新建桥梁 1 座，黎安路战斗河桥 20*29.6m，桥接坡 2604.80m2；
6）临时工程一项。
4、箱涵清淤：河道水利冲挖及泥浆外运(槽罐车）2500.00m3。
二 编制依据
1、 监理合同
2、 施工合同及招投标文件
3、施工设计图纸
4、已审批的施工组织设计、施工方案
5、相关的技术标准、规范：
《水利水电工程施工测量规范》(SL 52-2015)
《工程测量成果检查验收和质量评定标准》YB 9008-1998
《工程测量规范》（GB50026－2007）；
《建筑变形测量规范》（JGJ/T8-97）
《水利工程施工监理规范》（sl288－2014）
三 专业工作特点和控制要点
水利工程测量是为水利工程建设服务的专门测量，属于工程测量学的范畴，水利工程测量的主要工作内容有：平面－高程控制测量、地形测量（包括水下地形测量）、纵横断面测量、定线和放样测量、变形观测等。规划设计阶段的主要测量任务是对天然河道、河口、湖泊、坝区、库区、灌区、垦区等进行平面－高程控制测量、地形测量、纵横断面测量、地质勘察测量以及渠道和线路工程的初测。施工阶段的主要测量控制要点是布设施工控制网，测设工程建筑物轴线和轮廓点，进行设备安装测量和隧洞贯通测量，测定水库淹没界线，进行工程的竣工验收测量。工程运行阶段的主要测量任务是建筑物变形观测和地壳形变观测。在本工程中为2017年度黄浦江（杨浦区）堤防专项维修工程提供测量工作服务

（一）测量工作控制要点：
测量监理由有工程测量经验的工程师出任，并应配有助手，包括熟悉观测的技术人员或技师，并报业主备案。
测量监理必须熟知“工程测量规范”及“城市桥梁工程施工与质量验收规范”的要求，督促承包商认真执行相关测量标准；对承包商的测量成果进行验收，重要部位应复测。既检查控制测量性质的测量结果，也检查细部放样性质的测量结果。其主要任务如下：
（1）编写所监理工程的施工测量监理细则，并于开工前10天报业主审批；
（2）指令承包商在开工前做出完整的施工测量方案，审定批准施工测量方案，报业主审定及备案；
（3）对承包商按设计所实施的测量作业进行日常监督，控制其投入的技术力量及所用的测量仪器满足要求；
（4）建立可行的批准程序，把测量放样作业作为必经工序加以核准；
（5）作为信息管理的一个重要部分，指令承包商结合计量支付或实地测绘实际完成的工程（工序）形位尺寸，填绘值班竣工图或形象进度图表。特别是对隐蔽工程形位关系加以控制；
（6）建立测量报表、测量日志及测量报告制度，指令承包商执行，检查督促承包商建立完整的施工测量档案；
（7）按“工程测量规范”要求，督促承包商按时进行控制测量作业；
（8）对相邻工点承包商的测量衔接问题进行协调；
（二）测量监理的控制手段
监理的控制手段有仪器检测，旁站监督，指令承包商复测校核，对测量方案、测量计算资料和成果的复核等。重要的对象，如地上、地下中桩，应以独立检测为主。驻地监理的独立检测应尽量使用自己的仪器，必要时也可征用承包商的仪器，但对仪器是否已经调校准确，事先应予以确认。

四 监理工作内容、技术要求和程序
（一）、施工前期准备工作监理内容与要求:

1、参加业主、勘察设计、施工、监理控制网点现场交桩。
2、督促承包单位编制复测设计控制点的技术方案，审核并予以认可。
3、测量监理工程师对承包单位进行的设计控制点复测成果检查、复核并予以认可。
复测时的精度要求：
导线点：按一级导线测量的要求进行（见下表一）
水准点：按精密水准测量的要求进行（城市二等）（见下表二、三、四）
表一 一级导线测量的主要技术要求
平均
边长
（m）
导线
总长度
（km）
每边
测距中
误差
（㎜）
测距
相对
中误差

测角
中误差
（″）
测回数
方位角
闭合差
（″）
全长
相对
闭合差
相邻点的
相对点位
中误差
（㎜）
1″级全站仪
2″级全站仪
500
3～5
15
1/30000
±2.5
2
2
10
1/15000
±8
注：n为导线的角度个数;全站仪的分级按“地铁测规”附录A,表A.0.2的规定执行。

表二 精密水准测量的主要技术要求
每千米高差
中数中误差（㎜）
附合水
准路线
平均长
度（km）
水准仪
等级
水准尺
观测次数
往返较差、附合或环线闭合差（㎜）
偶然中误差MΔ
全中误差
MW
与已知点
联 测
附合或
环 线
平坦地
山 地
±2
±4
2～4
DS1
因瓦尺
往返测
各一次
往返测
各一次
±8
±2
注：L为往返测段、附合或环线的路线长度（以km计）；
n为单程的测站数。

表三 精密水准测量观测的视线长度、视距差、视线高的要求（m）
标尺
类型
视线长度
前后视
距差
前后视距
累计差
视线高度

仪器
等级
视距

视线长度20m以上
视线长度20m以下
因瓦
DS1
≤60
≤1.0
≤3.0
0.5
0.3

表四 精密水准测量的测站观测限差（㎜）
基辅分划
读数差
基辅分划
所测高差之差
上下丝读数平均值
下中丝读数之差
检测间歇点
高差之差
0.5
0.7
3.0
1.0

4、测量监理工程师对承包单位的定线、定位和施工放样的测量工作进行现场监督、检查、复核认可。
5、督促、检查承包单位进行加密控制点和临时水准点联测成果，经复核无误后予以认可。
6、 监督、检查承包单位对所有控制点采取的保护措施。
7、 审核、检查承包单位测量仪器设备的技术鉴定，测量人员的岗位资质等。
（二） 、施工阶段测量监理工作内容与要求：
1、审核检查承包单位本工程或单项工程施工测量放样的技术方案。
2、主体结构施工前应监督、检查承包单位对防汛墙施工测量放样，经复核无误后予以认可。
3、 破土动工前监督检查承包单位对原地表标高的复测。
4、监督、检查承包单位对中心线及纵、横轴线以及其桩位的布设。
5、检查、复核承包单位在防汛墙施工时增设的临时水准高程。
6、 防汛墙结构物施工测量工作。
（1） 钻孔桩桩基施工：
a、 检查复核钻孔桩桩中心点施工测量放样，无误后予以认可。
b、 监督、检查钻机就位后平台的标高及钻杆中心的对中
c、钻孔过程中应随时检查钻孔的垂直度以及孔深。

d、钻孔至设计标高时应及时测量孔底标高、垂直度以及沉渣的厚度。
（2）防汛墙施工：
a、检查、复核防汛墙及纵、横轴线，检查无误后方可进行承台平面几何尺寸的放样。
b、检查、复核及防汛墙底板及防汛墙顶部标高。
c、检查防汛墙几何尺寸的施工放样。
d、检测防汛墙模板的垂直度及顶部标高。
（三） 混凝土结构的变形测量：
（1）、凡设计明确提出要求进行变形观测的部位应按《建筑物变形观测规范》（JGJ/T8－97）要求认真执行。
（2）、在防汛墙施工过程中需作变形观测的部位：
（四） 防汛墙的竣工测量
1、防汛墙的竣工测量：
（1）、丈量防汛墙各部位的实际尺寸；
（3）、测量防汛墙顶面标高；
（4）、测量防汛墙中心线的偏差值。
2、防汛通道竣工测量：
（1）、测量防汛通道中心与路中心线的偏差值；
（2）、测量防汛通道实际宽度；
（3）、测量防汛通道纵、横面的标高；
（4）、丈量、检查其他小型结构物的尺寸。
（五）监理程序

地面测量控制点交桩（业主组织）

↓

承包商接桩后组织复测（15天内申报复测报告）

↓

承包商申报施工测量设计方案（监理审核并上报）

↓

承包商申报测量仪器检定证书和人员资质

↓

承包商地面加密控制点测量（平面和高程点）

↓

承包商进行细部放样，施工期间的变形监测，控制接

口与的中线与标高，申报施工放样报验单及工程轴线测

若施工放样有误则重新测量

量记录（监理独主监测）

↓

退一份资料承包单位存档

监理工程师检核施工测量放样数据

↓

监理工程师作外业实地测量复

核，填写监理测量“复核表”

↓

报送总监理工程师审查批准

↓

测量资料归档，进行下道工序施工

五 采用的表式清单

《上海市水利工程施工质量检验与评定标准》(DGJ08-90-2014)
工程控制点交桩记录表
工程控制点交桩复测记录表(平面坐标)
工程控制点交桩复测记录表(高程)
临时水准点引测记录表
临时水准点引测记录表（施工复测）
临时水准点引测记录表（监理复测）
临时平面控制点引测记录表
临时平面控制点引测记录表（施工复测）
临时平面控制点引测记录表（监理复测）
工程高程放样记录表
工程高程放样记录表（施工复测）
工程高程放样记录表（监理复测）
工程基准线放样记录
工程基准线放样记录（施工复测）
工程基准线放样记录（监理复测）
垂直位移（沉降）观测记录
水平位移观测记录
垂直位移（沉降）和水平位移监测日报表
普通水准测量记录
四等水准点测量记录
