混凝土爆模胀模修补方案.doc

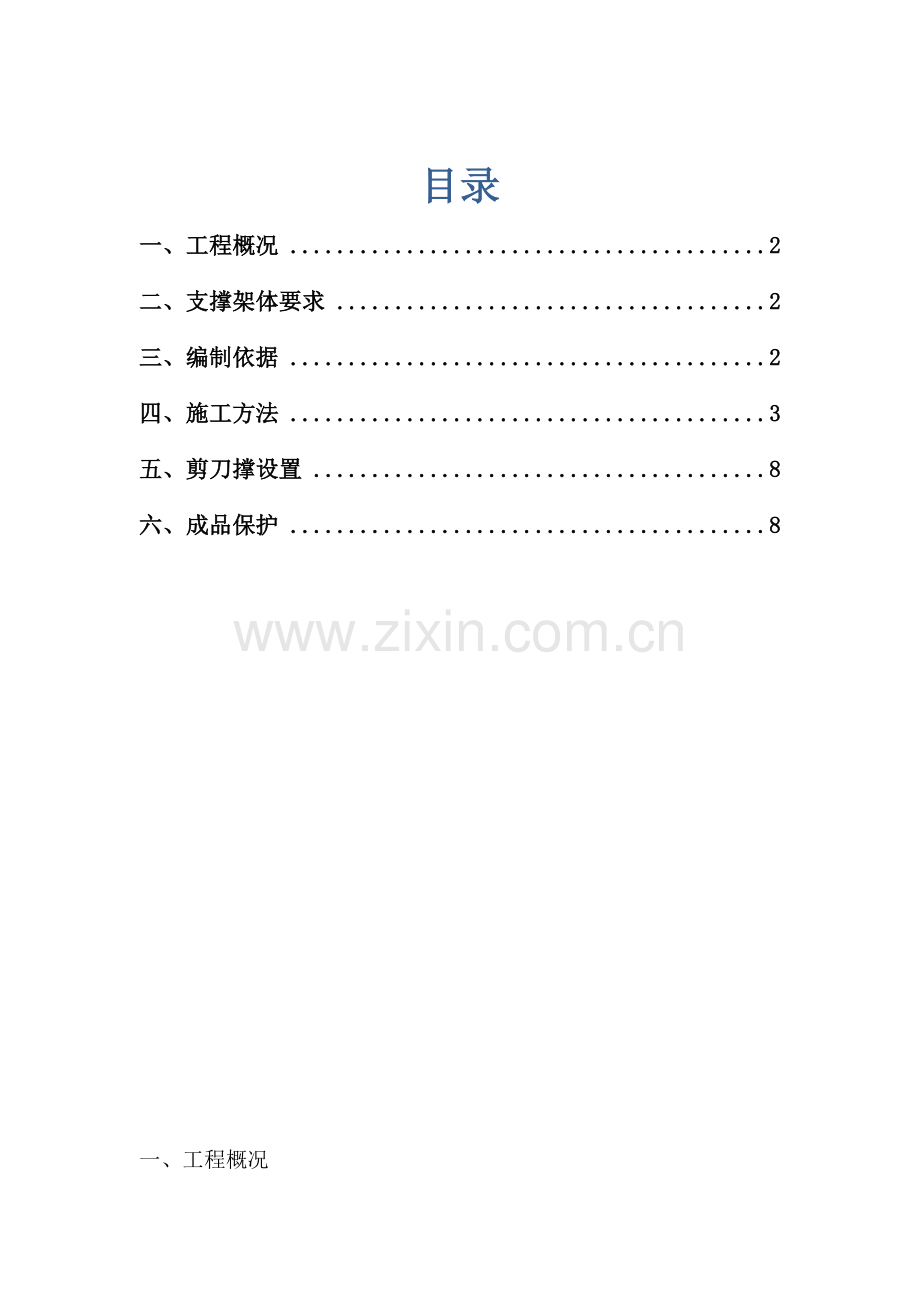

目录
一、工程概况 2
二、支撑架体要求 2
三、编制依据 2
四、施工方法 3
五、剪刀撑设置 8
六、成品保护 8

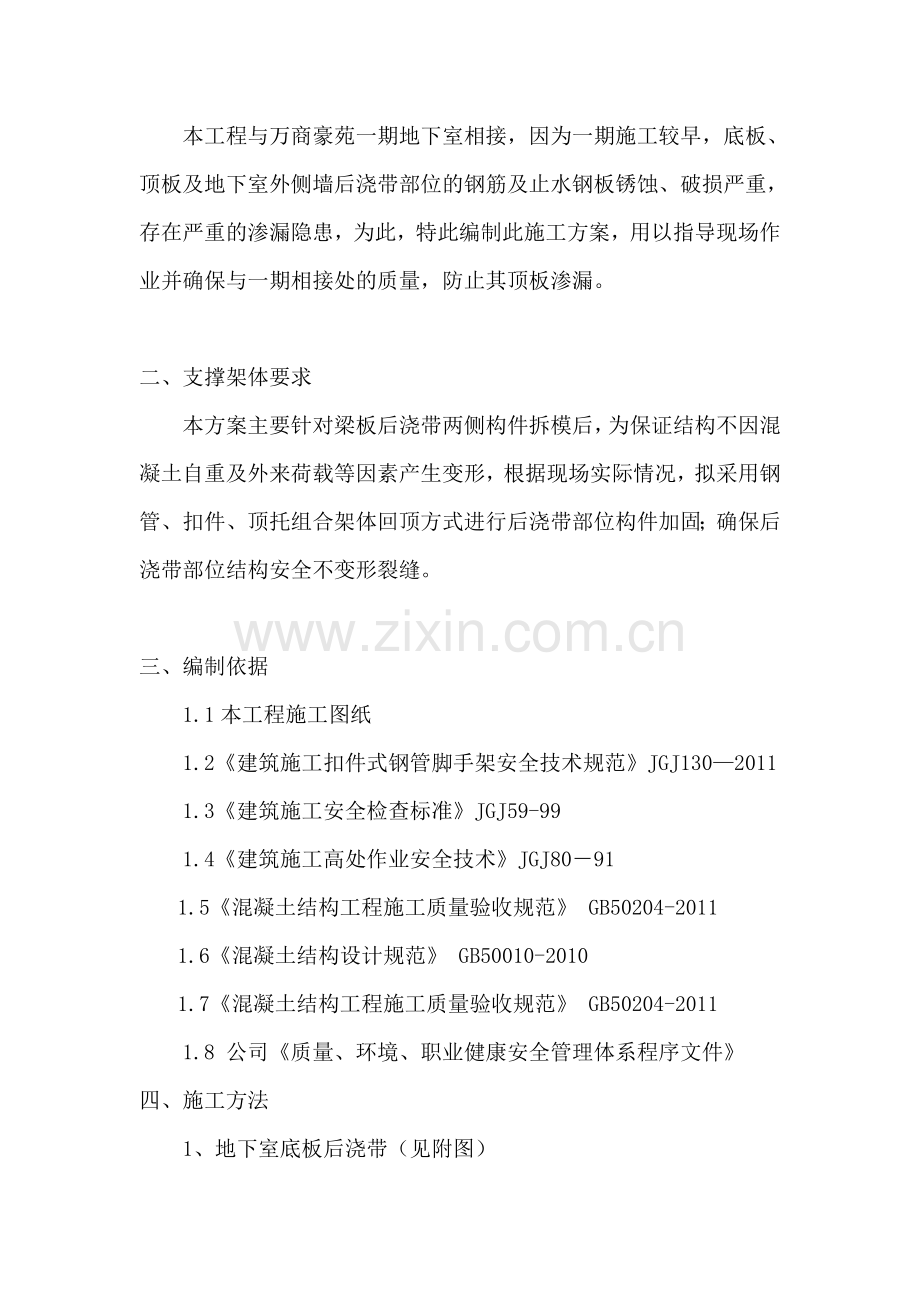

一、工程概况

本工程与万商豪苑一期地下室相接，因为一期施工较早，底板、顶板及地下室外侧墙后浇带部位的钢筋及止水钢板锈蚀、破损严重，存在严重的渗漏隐患，为此，特此编制此施工方案，用以指导现场作业并确保与一期相接处的质量，防止其顶板渗漏。

二、支撑架体要求
本方案主要针对梁板后浇带两侧构件拆模后，为保证结构不因混凝土自重及外来荷载等因素产生变形，根据现场实际情况，拟采用钢管、扣件、顶托组合架体回顶方式进行后浇带部位构件加固；确保后浇带部位结构安全不变形裂缝。

三、编制依据
1.1本工程施工图纸
1.2《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011
1.3《建筑施工安全检查标准》JGJ59-99
1.4《建筑施工高处作业安全技术》JGJ80－91
1.5《混凝土结构工程施工质量验收规范》 GB50204-2011
1.6《混凝土结构设计规范》 GB50010-2010
1.7《混凝土结构工程施工质量验收规范》 GB50204-2011
1.8 公司《质量、环境、职业健康安全管理体系程序文件》
四、施工方法
1、地下室底板后浇带（见附图）

(1)、凿除后浇带止水钢板上下口混凝土浮浆及收口网，直至露出新砼面，再用清水冲洗干净；
(2)、将一期弯曲的钢筋及止水钢板调直，钢筋及止水钢板表面喷涂除锈剂，并用小铁锤敲打表面的铁锈块，露出母材，再用清水冲洗干净，在止水钢板上口居中放置膨胀止水带，再将钢筋绑扎到位；
（3）、浇筑C40P6微膨混凝土，面层收平压光，覆盖薄膜进行养护。

2、地下室顶板及外墙后浇带
(1)、凿除后浇带止水钢板上下口混凝土浮浆及收口网，直至露出新砼面，再用清水冲洗干净；
(2)、将一期弯曲的钢筋及止水钢板调直，钢筋及止水钢板表面喷涂除锈剂，并用小铁锤敲打表面的铁锈块，露出母材，再用清水冲洗干净，在止水钢板上口居中放置膨胀止水带，再将钢筋绑扎到位；

(3)、原结构设计为框架梁板，由于后浇带部位的模板架体拆除了，结构受力转变为类似悬臂梁板，因此必须及时设置回顶支撑，避免因结构受力的变化，造成梁板开裂变形。
1）、顶撑施工顺序
钢管架体搭设→顶托安装→木枋安装→顶托调节、固定。
2）、顶撑施工
后浇带部位的梁、板回顶均采用扣件式钢管脚手架支撑，材料选用50×100mm木枋通设在梁板底，回顶时需注意，避免支撑过松或因回顶应力过大，造成楼板、梁开裂，影响结构，主要是顶托调节的控制。支架系统采用Ф48×3.0钢管搭设双排支撑架体。架体立杆间距1200*1200mm，水平杆间距1500mm，下部200高处设一道扫地杆。后浇带两侧双排架每隔四个纵距设连接杆一道。
为防止施工期间后浇带下沉，后浇带两侧禁止放置过重物体，测量人员应该在后浇带两侧每隔两米设置一个沉降观测点，并交由专人进行定期观测，做好测量记录。
搭设双排钢管架顶撑时，分别在后浇带两侧预留300mm支模空间；梁底位置另行搭设两根钢管顶撑，搭设横距与板底钢管相同。具体布置如下图：

顶撑平面图

顶撑剖面图
4、钢筋绑扎
钢筋绑扎须符合图纸及规范要求，对于一期钢筋预留长度不够的情况须进行双面焊接，以满足规范要求；

5、保证措施
1）、因为一期后浇带止水钢板破损严重，为防止漏水，须在后浇带两侧止水钢板上口（靠混凝土接口）放置膨胀止水带；
2）、后浇带采用C40P6微膨胀砼，振捣密实，初凝后面层覆盖薄膜进行养护；

3）、设置防水加强层
（1）地下室外墙加强层（见附图）
地下室外墙外侧凿毛清理干净，调直钢筋，绑扎完成后，在地下室外墙外侧砌筑200厚水泥砖墙（内宽500），与外墙后浇带同时浇筑，做为外墙防水加强层，砖墙外侧须抹灰，其防水做法按原图施工；
（2）顶板加强层（见附图）
养护14天后，在后浇带面采用1:2.5水泥砂浆找平并压光，面批两层聚氨脂,然后浇筑100厚的细石混凝土（放置φ4@50钢筋网片），顶板上部防水做仍按原图纸进行施工；

五、剪刀撑的设计
1、沿支架四周外立面应满足立面满设剪刀撑；
2、中部可根据需要并依构架框格的大小，每隔9m设置一道。

六、成品保护；
施工准备；吹风机、手电钻、刷子、纱布、除锈剂、模板、木方、钢管、扣件、密封条、14#铁丝、60~80铁钉、φ4@50钢筋网片。
1、后浇带钢筋表面清理干净，拆除里面木方、模板及其杂物，剔凿松动混凝浮浆，采用吹风机吹净灰尘，再用清水冲洗干净。
2、模板安装；首先粘上密封条，然后将模板涂刷脱模剂、或油。
3、支撑架横向设置抬梁杆，安放木枋、模板，采用手电钻钻眼穿铁丝，位于后浇带板面横向设置

Φ48长度0.7m钢管吊模，钢管两端搭接板面上不少于150mm，钢管间距为0.6m，6m钢管纵向通长连接、横向与框架柱进行连接固定。
4、后浇带处板面上两侧清扫干净不少于1000mm宽，采用50*100木枋100mm长钢钉固定在板面上，宽度900mm模板封闭，采用50铁钉将模板固定在木枋上拼装，接缝处采用40宽胶带封口，
5、设置标示牌及密目网；严禁踩踏，严禁洒水，严禁重压等。
