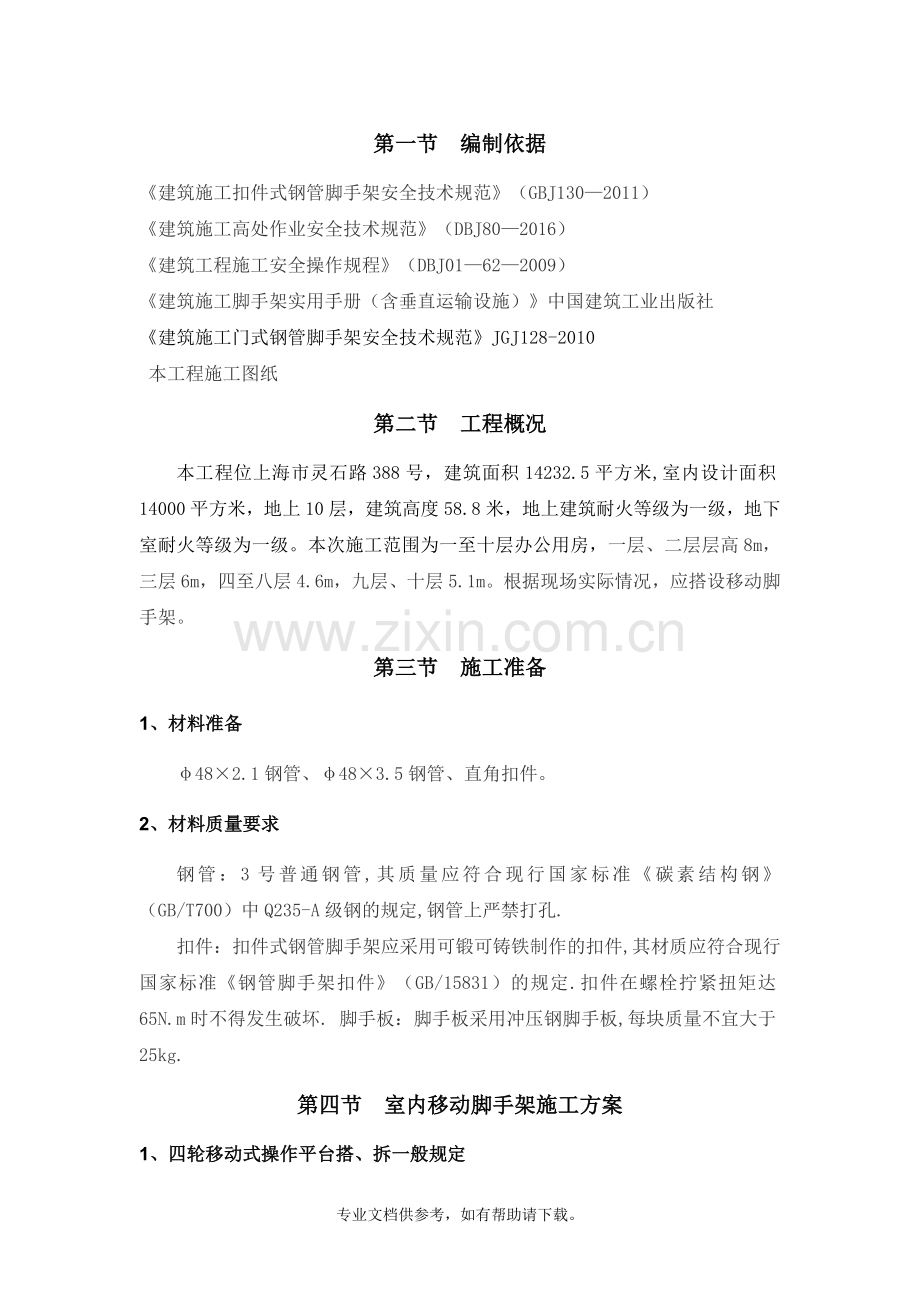

移动脚手架专项方案目录第一节 编制依据1第二节 工程概况1第三节 施工准备11、材料准备12、材料质量要求1第四节 室内移动脚手架施工方案11、四轮移动式操作平台搭、拆一般规定12、四轮移动式操作平台的构造、搭设及使用要求23、使用过程中要求34、移动式操作平台搭设验收45、脚手架拆除4第五节 安全保证措施4第一节 编制依据建筑施工扣件式钢管脚手架安全技术规范（GBJ1302011） 建筑施工高处作业安全技术规范（DBJ802016） 建筑工程施工安全操作规程（DBJ01622009） 建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社 建筑施工门式钢管脚手架安全技术规范JGJ128-2010 本工程施工图纸第二节 工程概况本工程位上海市灵石路388号，建筑面积14232.5平方米,室内设计面积14000平方米，地上10层，建筑高度58.8米，地上建筑耐火等级为一级，地下室耐火等级为一级。本次施工范围为一至十层办公用房，一层、二层层高8m，三层6m，四至八层4.6m，九层、十层5.1m。根据现场实际情况，应搭设移动脚手架。第三节 施工准备1、材料准备 482.1钢管、483.5钢管、直角扣件。2、材料质量要求 钢管：3号普通钢管,其质量应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定,钢管上严禁打孔. 扣件：扣件式钢管脚手架应采用可锻可铸铁制作的扣件,其材质应符合现行国家标准钢管脚手架扣件（GB/15831）的规定.扣件在螺栓拧紧扭矩达65N.m时不得发生破坏. 脚手板：脚手板采用冲压钢脚手板,每块质量不宜大于25kg. 第四节 室内移动脚手架施工方案1、四轮移动式操作平台搭、拆一般规定1）搭设前应检查所有材料是否符合要求。2）搭、拆移动式操作平台必须由经安全教育持上岗证的架子工承担，凡有高血压、心脏病者不得操作。3）搭、拆作业人员不得喝酒，在搭、拆过程中不得开玩笑。4）搭、拆作业穿着要灵便，禁止穿硬底鞋、高跟鞋、塑料鞋和带钉的鞋。5）施工前，应逐级进行安全技术交底，落实所有安全技术措施和人身防护用品，未经落实不得进行搭、拆施工。6）搭、拆使用过程中，钢管不准触及有电线路。7）施工中发现存在缺陷和隐患时，必须及时解决。8）搭设移动式操作平台时，严格控制施工荷载。9）因作业必需临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施。作业后应立即恢复。10）移动操作平台上的操作工人作业时必须戴安全帽、保险带（连接平台防护栏），穿防滑鞋。11）应设专人对脚手架进行时常的检查，发现问题及时处理，纠正，避免大的事故的发生。12）在搭设脚手架的同时，必须设置登扶梯，严禁在脚手架上攀登。13）搭拆现场以及使用阶段必须作设专人看管，严禁非施工人员进入作业区域内。14）严禁将拆卸下来的材料和杆部件向地面抛掷。已吊至地面的架设材料应随时运出拆卸区域，并堆码整齐，保持现场文明。2、四轮移动式操作平台的构造、搭设及使用要求（1）构造要求本工程四轮移动式操作平台以483.5mm的脚手架钢管用扣件相扣接进行制作，这种方法较为简便。平台钢管间距为400mm，台面满铺，铺板30mm厚木脚手板，一一加以固定，使其不松动。移动架的面积为3.4m2.4m，高度见附图，脚手架横杆步距1.5m，立杆间距1.7m，立杆横距1.2m。操作平台的周边，按照临边作业的要求设置防护栏杆，栏杆高度1.2m。并配置登高扶梯，梯子不得缺档，横档间距300cm。（具体见详图1）（2）搭设要求移动式操作平台的轮子与平台的结合部位要焊接牢固和绑扎可靠。两根四轮中间立柱的底端应离地面有一点距离，这样使操作平台推移方便，但立柱的底端与地面的距离不能超过80mm，以便使用时可将立柱底下垫实固定。移动架轮子直接在混凝土面层上移动，移动好位置下面垫实固定。立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接，搭接应符合下列规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心在主节点的距离不宜大于步距的1/3；搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘距离不应小于100mm。轮子移动式操作平台四个立面必须设置剪刀撑，斜杆与地面的倾角宜在45度60度之间，剪刀撑斜杆的接长宜采用搭接，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。（3） 注意事项 架体投入使用时，应当设置锁止装置，限制平面上移动的至少3个自由度。 架体移动时，上部应没有作业人员。 如果上部全封闭后影响施工，必须有一部分位置敞开时，作业人员在敞开部位作业时，应当系挂安全带，按照高挂低用的原则系挂安全带。 决不允许攀登杆件上下。3、使用过程中要求高处作业，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。拖动操作平台时，应设10m警戒区，并应派专人现场指挥。严禁在操作平台上有人时动。移动式操作平台上人作业前，应将中间立柱与地面之间垫实，避免两个铁轨轨道直接力。禁止配电线路穿越移动式脚手架操作平台，或沿平台拉设。4、移动式操作平台搭设验收1）移动式操作平台在使用前，搭设完后必须进行全面检查和验收，确保符合本方案及规范要求，并确认操作平台搭设牢固，具有一定的刚度和稳定性。 2）板材按规范要求固定牢固。3）施工荷载不得超过200KG/M2，严禁超载；架上严禁堆放或搬运材料物品，杂物要及时清。5、脚手架拆除1）拆除移动式操作平台时，应由专人负责监护。2）拆除移动式操作平台前，应将平台上的留存材料，杂物等清除干净。3）平台拆除顺序一般为板材栏杆剪刀撑横杆立杆，按自上而下先装者后拆，逐步拆除，一步一清。不准上下同时拆除。4）拆下的杆件和配件分类堆放，运至室外。并及时按品种、规格放整齐。第五节 安全保证措施1）所用钢管、扣件的质量、强度须满足要求。2）铺设的脚手板和挡脚板必须和大横杆绑牢，每块板的绑扎点不少于4点，外用围护安全网用16#铅丝绑在大横杆上，每点都须绑扎，上下左右要绷直，所有绑扎头必须朝向架外，以免挂拆伤人。3）在脚手架搭设时，各种材料必须进行可靠传递，施工人员必须系好安全带。4）建立严格完善的验收和检查制度。搭设好的外架在验收合格后方能投入使用，并要挂上验收合格牌，同时对外架应进行定期和不定期的检查，并安排专人对脚手架进行日常维护。5）卸料时各构配件严禁抛掷至地面，运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码放堆放。6）搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格的专业架子工，上岗人员定期体检，合格者方可持证上岗。在搭拆过程中，不得中途换人，如果中途必须更换操作人员，应及时对更换人员做详细交底后方可操作。详图1：专业文档供参考，如有帮助请下载。
