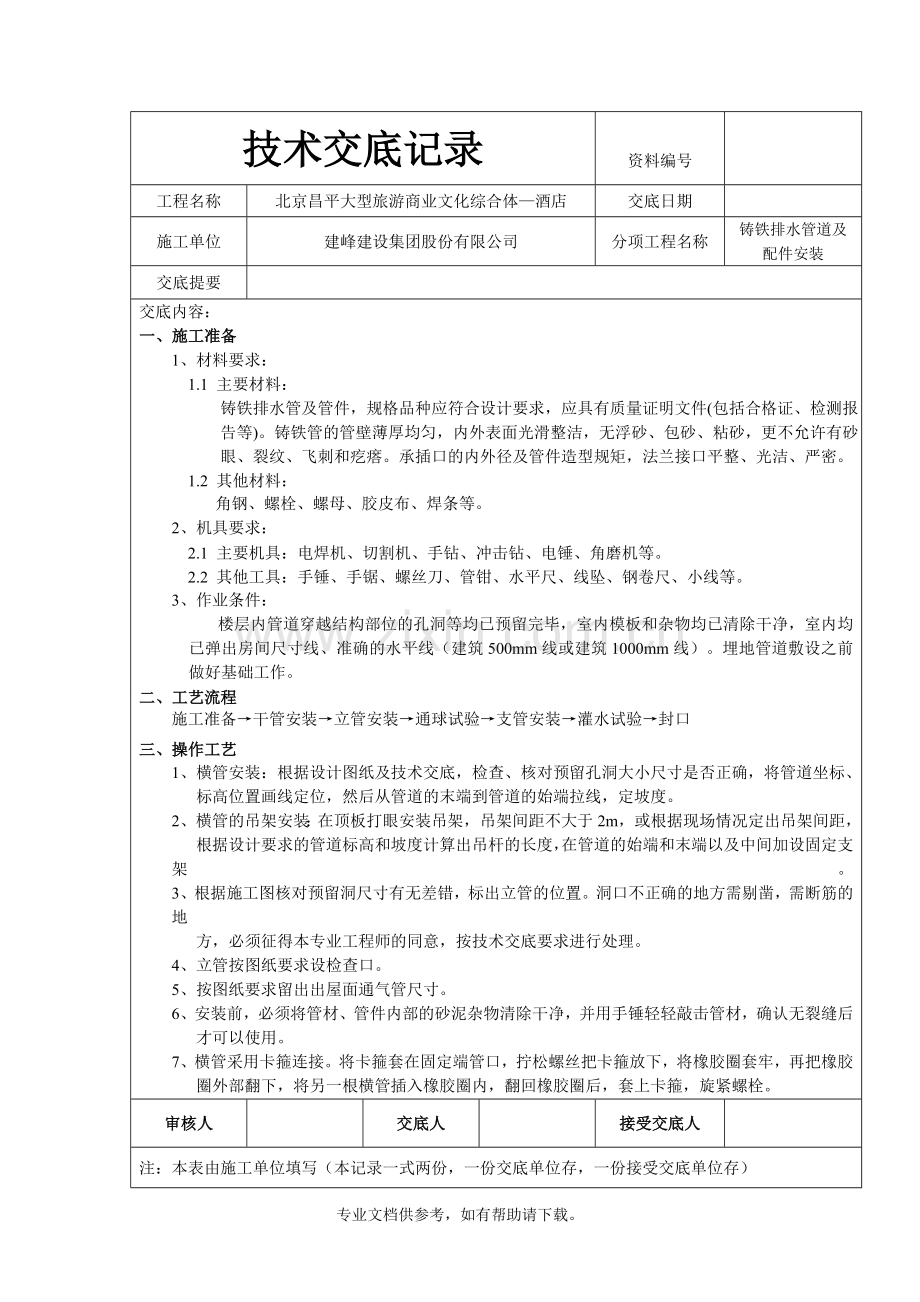

技术交底记录

资料编号

工程名称
北京昌平大型旅游商业文化综合体—酒店
交底日期

施工单位
建峰建设集团股份有限公司
分项工程名称
铸铁排水管道及配件安装
交底提要

交底内容：
一、施工准备
1、材料要求：
1.1 主要材料：
铸铁排水管及管件，规格品种应符合设计要求，应具有质量证明文件(包括合格证、检测报
告等)。铸铁管的管壁薄厚均匀，内外表面光滑整洁，无浮砂、包砂、粘砂，更不允许有砂
眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平整、光洁、严密。
1.2 其他材料：
角钢、螺栓、螺母、胶皮布、焊条等。
2、机具要求：
2.1 主要机具：电焊机、切割机、手钻、冲击钻、电锤、角磨机等。
2.2 其他工具：手锤、手锯、螺丝刀、管钳、水平尺、线坠、钢卷尺、小线等。
3、作业条件：
楼层内管道穿越结构部位的孔洞等均已预留完毕，室内模板和杂物均已清除干净，室内均已弹出房间尺寸线、准确的水平线（建筑500mm线或建筑1000mm线）。埋地管道敷设之前做好基础工作。
二、工艺流程
施工准备→干管安装→立管安装→通球试验→支管安装→灌水试验→封口
三、操作工艺
1、横管安装：根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位，然后从管道的末端到管道的始端拉线，定坡度。
2、横管的吊架安装：在顶板打眼安装吊架，吊架间距不大于2m，或根据现场情况定出吊架间距，
根据设计要求的管道标高和坡度计算出吊杆的长度，在管道的始端和末端以及中间加设固定支架。
3、根据施工图核对预留洞尺寸有无差错，标出立管的位置。洞口不正确的地方需剔凿，需断筋的地
方，必须征得本专业工程师的同意，按技术交底要求进行处理。
4、立管按图纸要求设检查口。
5、按图纸要求留出出屋面通气管尺寸。
6、安装前，必须将管材、管件内部的砂泥杂物清除干净，并用手锤轻轻敲击管材，确认无裂缝后才可以使用。
7、横管采用卡箍连接。将卡箍套在固定端管口，拧松螺丝把卡箍放下，将橡胶圈套牢，再把橡胶圈外部翻下，将另一根横管插入橡胶圈内，翻回橡胶圈后，套上卡箍，旋紧螺栓。
审核人

交底人

接受交底人

注：本表由施工单位填写（本记录一式两份，一份交底单位存，一份接受交底单位存）

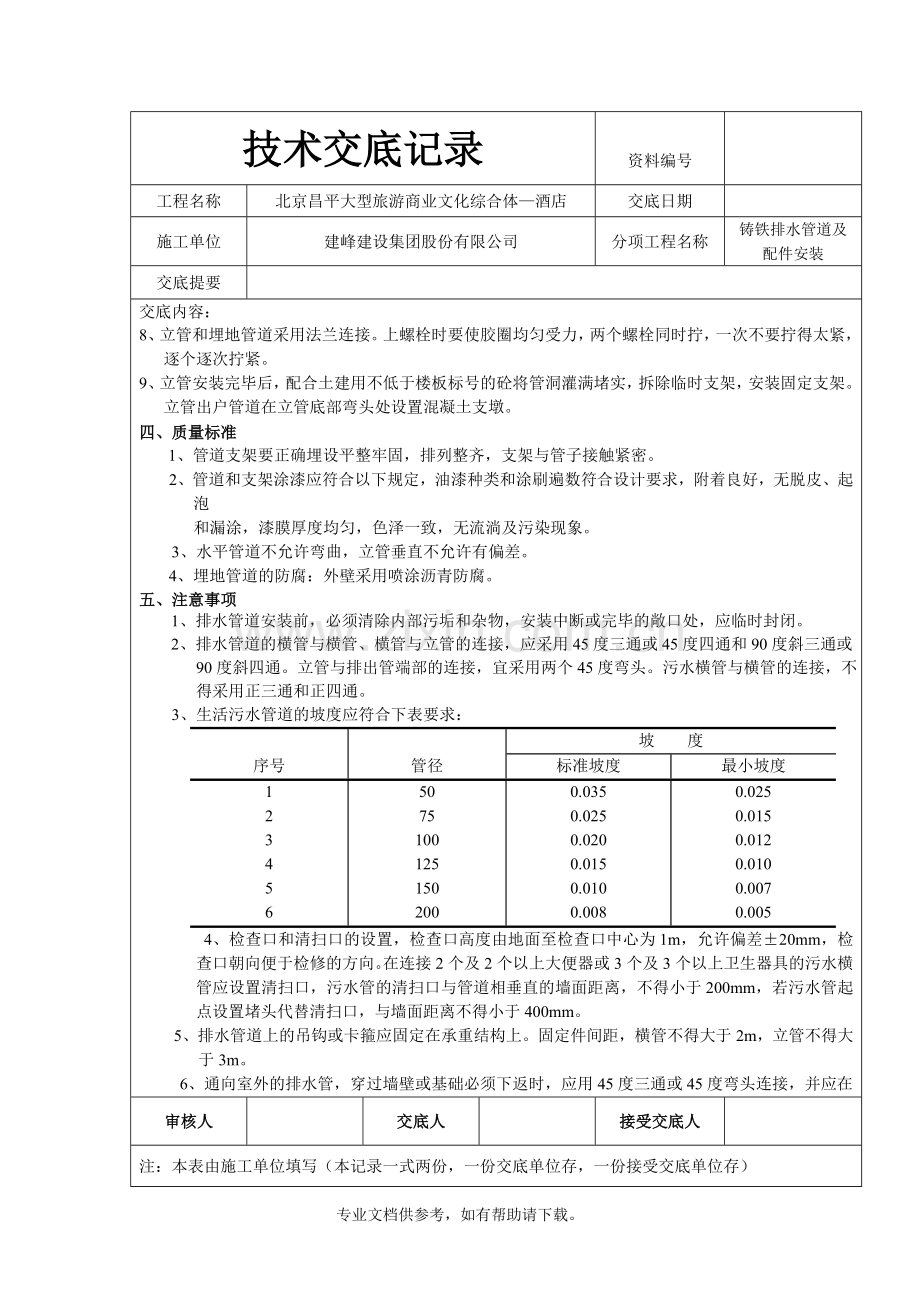

技术交底记录

资料编号

工程名称
北京昌平大型旅游商业文化综合体—酒店
交底日期

施工单位
建峰建设集团股份有限公司
分项工程名称
铸铁排水管道及配件安装
交底提要

交底内容：
8、 立管和埋地管道采用法兰连接。上螺栓时要使胶圈均匀受力，两个螺栓同时拧，一次不要拧得太紧，
逐个逐次拧紧。
9、 立管安装完毕后，配合土建用不低于楼板标号的砼将管洞灌满堵实，拆除临时支架，安装固定支架。
立管出户管道在立管底部弯头处设置混凝土支墩。
四、质量标准
1、管道支架要正确埋设平整牢固，排列整齐，支架与管子接触紧密。
2、管道和支架涂漆应符合以下规定，油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡
和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。
3、水平管道不允许弯曲，立管垂直不允许有偏差。
4、埋地管道的防腐：外壁采用喷涂沥青防腐。
五、注意事项
1、排水管道安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处，应临时封闭。
2、排水管道的横管与横管、横管与立管的连接，应采用45度三通或45度四通和90度斜三通或
90度斜四通。立管与排出管端部的连接，宜采用两个45度弯头。污水横管与横管的连接，不
得采用正三通和正四通。
3、生活污水管道的坡度应符合下表要求：

坡 度
序号
管径
标准坡度
最小坡度
1
2
3
4
5
6
50
75
100
125
150
200
0.035
0.025
0.020
0.015
0.010
0.008
0.025
0.015
0.012
0.010
0.007
0.005
4、检查口和清扫口的设置，检查口高度由地面至检查口中心为1m，允许偏差±20mm，检查口朝向便于检修的方向。在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管应设置清扫口，污水管的清扫口与管道相垂直的墙面距离，不得小于200mm，若污水管起点设置堵头代替清扫口，与墙面距离不得小于400mm。
5、排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距，横管不得大于2m，立管不得大于3m。
6、通向室外的排水管，穿过墙壁或基础必须下返时，应用45度三通或45度弯头连接，并应在
审核人

交底人

接受交底人

注：本表由施工单位填写（本记录一式两份，一份交底单位存，一份接受交底单位存）

技术交底记录

资料编号

工程名称
北京昌平大型旅游商业文化综合体—酒店
交底日期

施工单位
建峰建设集团股份有限公司
分项工程名称
铸铁排水管道及配件安装
交底提要

交底内容：
垂直段顶部设清扫口。
7、 螺纹孔径≤M12的支架,不得使用电气焊开孔、切割、扩孔，应使用台钻。螺纹孔径≥M12的支架，如需电气焊开孔、切割时应对开孔或切割处进行处理。支架孔眼及支架边缘应光滑平整，孔径不得超过穿孔螺栓或圆钢直径5mm。
8、任何管道严禁布置在房屋中间，必须沿墙敷设。在设计图纸的基础上尽量将支管上提，保证下部的最大使用空间。
9、连接法兰的螺栓，螺杆突出螺母的长度不宜大于螺杆直径的1/2。
六、成品保护
进场材料一经检验合格，应立即按照要求除锈刷漆，以免生锈，所有经除锈的金属制品均应放在专用库房内。预制好的管道要码放整齐，垫平、垫牢，不许用脚踩或物压。搬运时轻拿轻放,以免将管道碰坏。预留管口的临时封堵不得随意打开，以防掉进杂物造成管道墙塞。不许在安装好的托、吊管道搭设架子或拴吊物品。管道外缠塑料布，以防水泥砂浆污染。
七、安全文明施工：
1、楼板开洞时，上层楼板洞口应盖住，下层应有人看护，开洞下层相应部位不得有人和物。锤、錾应握紧，严禁将工具等从孔中掉落至下一层。
2、拉、抬管段的绳索要检查，防止短绳伤人，就位的横管要及时固定好，防止脱落。
3、高空作业时，要保证架设工具的稳固，施工人员应戴好安全帽。
4、截断管子时必须采用机械切割，不允许用锤子等敲垛。
5、使用电气焊工具要严格遵守有关安全防护措施，认真配备安全防护用具。

审核人

交底人

接受交底人

注：本表由施工单位填写（本记录一式两份，一份交底单位存，一份接受交底单位存）
