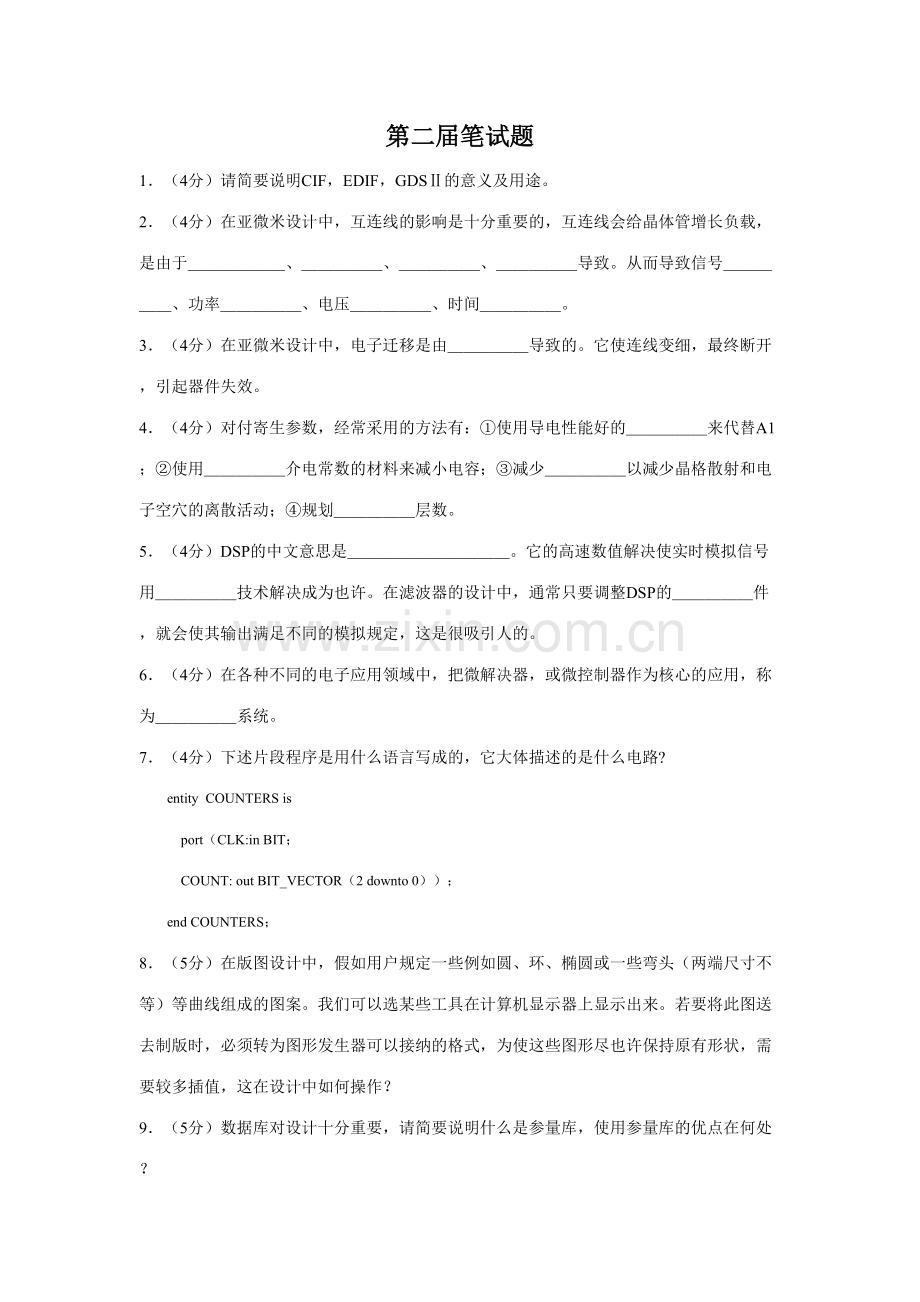

第二届笔试题
1．（4分）请简要说明CIF，EDIF，GDSⅡ的意义及用途。
2．（4分）在亚微米设计中，互连线的影响是十分重要的，互连线会给晶体管增长负载，是由于＿＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿导致。从而导致信号＿＿＿＿＿、功率＿＿＿＿＿、电压＿＿＿＿＿、时间＿＿＿＿＿。
3．（4分）在亚微米设计中，电子迁移是由＿＿＿＿＿导致的。它使连线变细，最终断开，引起器件失效。
4．（4分）对付寄生参数，经常采用的方法有：①使用导电性能好的＿＿＿＿＿来代替A1；②使用＿＿＿＿＿介电常数的材料来减小电容；③减少＿＿＿＿＿以减少晶格散射和电子空穴的离散活动；④规划＿＿＿＿＿层数。
5．（4分）DSP的中文意思是＿＿＿＿＿＿＿＿＿＿。它的高速数值解决使实时模拟信号用＿＿＿＿＿技术解决成为也许。在滤波器的设计中，通常只要调整DSP的＿＿＿＿＿件，就会使其输出满足不同的模拟规定，这是很吸引人的。
6．（4分）在各种不同的电子应用领域中，把微解决器，或微控制器作为核心的应用，称为＿＿＿＿＿系统。
7．（4分）下述片段程序是用什么语言写成的，它大体描述的是什么电路?
entity COUNTERS is
port（CLK:in BIT；
COUNT: out BIT_VECTOR（2 downto 0））；
end COUNTERS；
8．（5分）在版图设计中，假如用户规定一些例如圆、环、椭圆或一些弯头（两端尺寸不等）等曲线组成的图案。我们可以选某些工具在计算机显示器上显示出来。若要将此图送去制版时，必须转为图形发生器可以接纳的格式，为使这些图形尽也许保持原有形状，需要较多插值，这在设计中如何操作？
9．（5分）数据库对设计十分重要，请简要说明什么是参量库，使用参量库的优点在何处？

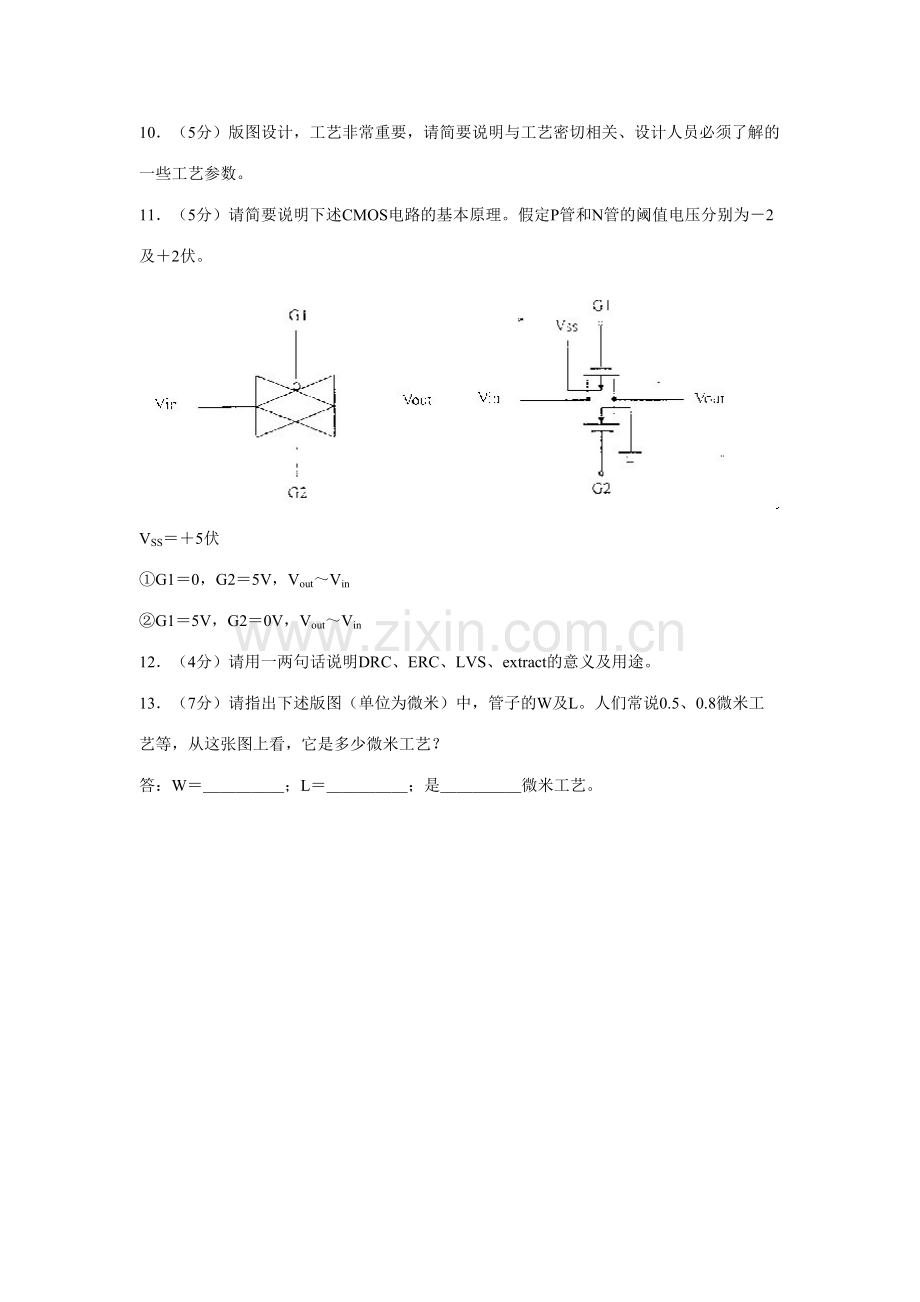

10．（5分）版图设计，工艺非常重要，请简要说明与工艺密切相关、设计人员必须了解的一些工艺参数。
11．（5分）请简要说明下述CMOS电路的基本原理。假定P管和N管的阈值电压分别为－2及＋2伏。

VSS＝＋5伏
①G1＝0，G2＝5V，Vout～Vin
②G1＝5V，G2＝0V，Vout～Vin
12．（4分）请用一两句话说明DRC、ERC、LVS、extract的意义及用途。
13．（7分）请指出下述版图（单位为微米）中，管子的W及L。人们常说0.5、0.8微米工艺等，从这张图上看，它是多少微米工艺？
答：W＝＿＿＿＿＿；L＝＿＿＿＿＿；是＿＿＿＿＿微米工艺。

14．（4分）随着集成电路集成度的提高，测试越来越显得重要；可测试性设计也成为设计工作中的一项重要组成；在设计过程中，应当在设计的＿＿＿＿期阶段，就开始注意可测性设计问题。对数字电路来说，常用的方法有＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿。对于CMOS电路来说，经常采用＿＿＿＿＿＿＿＿＿＿＿测试，来检查集成电路的故障。
15．（4分）当且仅当下列条件满足时，逻辑电路的故障可检测：①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
16．（8分）（Ⅰ，Ⅱ，Ⅲ中任选一题）

Ⅰ. 求图Ⅰ电路所有各点上固定故障（Stuck－at）故障的完全测试集。
Ⅱ. 求图Ⅱ电路中故障a点的s-a-o的测试码。
Ⅲ. 求图Ⅲ电路中，多故障{A s－a－l，h s－a－1}的测试码。
17．（10分）从手册上复印了HCS154MS的真值表和功能图，请说明它是什么样功能的电路？请比较其真值表和功能图，符合吗？若有不符合处，请指出。（图见附页）。
18．（15分）用主从触发器（图1）构成四级（R1，R2，R3和R4）流水线（图2）。每级之间从左到右用组合逻辑构成。
四个主触发器用时钟脉冲CP的正沿触发，从触发器用负沿触发，输出只在从触发器加载时候变化。三级组合逻辑为f1，f2和f3（图2）。在输入数据到达第一个主触发器M1并在一段传输延尺以后，触发器S4（图2右端）的函数为：
S4＝（（M1＊2）＋5）^2
R
主M
从S
Input
Output
LoadM
LoadS

（图一）

f3
f2
f1
R2
R3
R2

R1

触发器和组合逻辑构成的四级流水线（图二）

请用VHDL语言描述：
1） 时钟脉冲CP，高电位为1，低电位为0
2） 用组合逻辑实现函数f1，f2和f3
f1=（M1＊2） f2＝f1＋5 f3＝f2＊f2
3） 四级流水线逻辑模块module

密勒解码器设计
一、题目：
设计一个密勒解码器电路
二、输入信号：
1． DIN：输入数据
2． CLK：频率为2MHz的方波，占空比为50％
3． RESET：复位信号，低有效
三、输入信号说明：
输入数据为串行改善密勒码，每个码元连续时间为8μs，即16个CLK时钟；数据流是由A、B、C三种信号组成；
A：前8个时钟保持“1”，接着5个时钟变为“0”，最后3个时钟为“1”。
B：在整个码元连续时间内都没有出现“0”，即连续16个时钟保持“1”。
C：前5个时钟保持“0”，后面11个时钟保持“1”。
改善密勒码编码规则如下：
假如码元为逻辑“1”，用A信号表达。
假如码元为逻辑“0”，用B信号表达，但以下两种特例除外：假如出现两个以上连“0”，则从第二个“0”起用C信号表达；假如在“通信起始位”之后第一位就是“0”，则用C信号表达，以下类推；
“通信起始位”，用C信号表达；
“通信结束位”，用“0”及紧随其后的B信号表达。
“无数据”，用连续的B信号表达。
输入数据信号示例如下：（S代表“通信起始位”，E代表“通信结束位”）

注意：当DIN为“1”时，CLK信号为连续的2MHz方波；当DIN为“0”时，CLK信号为“0”。输入数据信号总是在CLK信号的下降沿变化。
为便于理解，特将A信号图示如下：

DIN：

CLK：

四、输出信号：
1． DOUT：输出数据
2． DATA＿EN：输出数据使能信号
3． BIT＿EN：码元使能信号
五、输出信号规定：

DATA＿EN：

DOUT： 0 1 0 0 1 0 1

BIT＿EN：
DATA＿EN信号从“0”变为“1”到变回“0”，表达收到一帧完整的数据，DOUT和BIT＿EN只有在DATA＿EN为“1”时才是有效的；BIT＿EN信号为“1”时，DOUT的值即为当前码元。上图表达解码结果为0100101。
注意，“通信起始位”和“通信结束位”在输出信号中必须消去。
六、设计规定
● 设计一个密勒解码电路，输入信号为如下4帧数据：10010110、00010100、10100101、00100111（与前面输入数据信号示例相同），对的完毕解码，并使输出信号符合规定。
● 可不考虑错码。
● 请一方面提供书面设计方案（评分时要考虑此方案）

2023年全国EDA竞赛上机试题
设计一加法器阵列，完毕下列复数运算功能，其中R为数据的实部，1为数据的虚部。
Ra’=(Ra+Rc)+(Rb+Rd)
Ia’=(Ia+Ic)+(Ib+Id)
Rc’=(Ra+Rc)-(Rb+Rd)
Ic’=(Ia+Ic)-(Ib+Id)
Rb’=(Ra-Rc)+(Ib-Id)
Ib’=(Ia-Ic)-(Rb-Rd)
Rd’=(Ra-Rc)-(Ib-Id)
Id’=(Ia-Ic)+(Rb-Rd)
功能框图如下：

加法器阵列
Ra,Rb,Rc,Rd 19
Ia,Ib,Ic,Id 19
CP
21
21
Ra’,Rb’,Rc’,Rd’
Ia’,Ib’Ic’Id’

输入信号：
1． 输入数实部Ra，Rb，Rc，Rd，虚部Ia，Ib，Ic，Id的数据宽度均为19位；每次向加法器阵列只能送一个操作数，涉及实数R（19bit）、虚部I（19bit）；操作数据a、c、b、d的顺序连续送入，在加法器列中要进行串并变换。
2． CP脉冲。
输出信号：
输出数实部Ra’，Rb’，Rc’，Rd’，虚部Ia’，Ib’，Ic’，Id’的数据宽度均为21位。
设计规定：
1． 加法器规定采用快速进位链（Look Ahead）。
2． 在加法器阵列中加入流水线结构（Pipelinc），每一拍完毕一个加法，输入连续送数，输出连续出结果。
3． 逻辑规定最简化。
4． 规定写出完整的实验报告。
