石油的分馏--石油的炼制.ppt

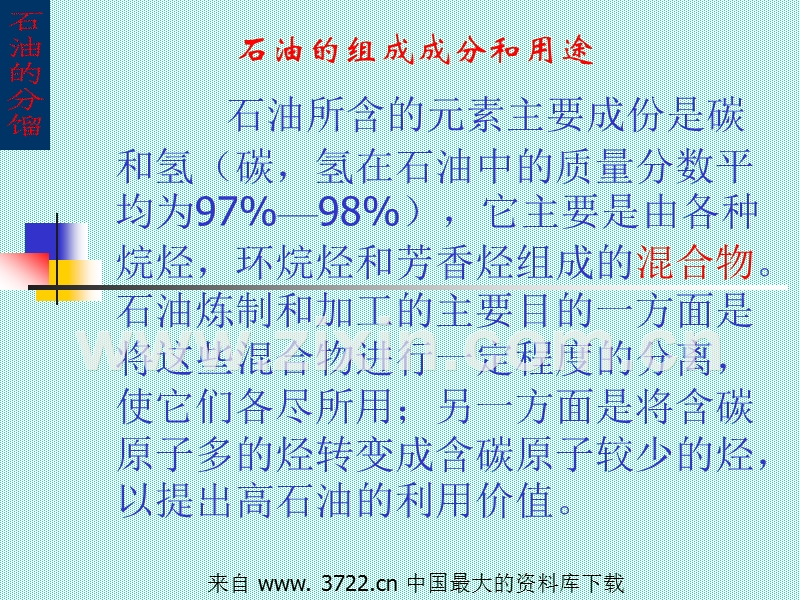

石油的分馏,一石油的炼制,1石油的组成成分和用途,2石油的分馏,（1）原理,（2）实验室蒸馏石油装置3石油的裂化和裂解,二.煤的综合利用,三.我国石油化工发展的概况,石油所含的元素主要成份是碳和氢（碳，氢在石油中的质量分数平均为97%98%），它主要是由各种烷烃，环烷烃和芳香烃组成的混合物。石油炼制和加工的主要目的一方面是将这些混合物进行一定程度的分离，使它们各尽所用；另一方面是将含碳原子多的烃转变成含碳原子较少的烃，以提出高石油的利用价值。,石油的组成成分和用途,返回,石油是烃的混合物，因此没有固定的沸点。含碳原子数越少的烃，沸点越低。因此，在给石油加热时，低沸点的烃先汽化，经过冷凝液化后分离出来。随着温度的升高，较高沸点的烃再汽化，经过冷凝化后又分离出来。这样不断地加热汽化和冷凝液化，就可以把石油分成不同沸点范围产物。这种方法叫石油的分馏。分馏出来的各种成分叫做馏分。每一种馏分仍然是多种烃的混合物。,原理,返回,返回,乙烯的实验室制法,温度计的位置；冷凝管；烧瓶；物理变化与化学变化；,不同点：,相同点：,加热；沸石；,物理变化,化学变化,注意：,链接实验动画,石油蒸馏,石油分馏,石油催化,裂化：在一定的条件下，将相对分子质量较大的沸点较高的烃断裂为相对分子质量较小的沸点较低的烃的过程。裂解：石油化工生产过程中以比裂化更高的温度（700-800有时甚至高达1000以上），使石油分馏产物（包括石油气）中的长链烃断裂成乙烯、丙烯等短链烃的加工过程，裂解是一种深度的裂化。,返回,一石油的炼制,返回,二.煤的综合利用,1、煤的成份,2、煤的干馏以及煤焦产品的用途,3.煤的气化和液化,4、同步训练,返回,5.相关材料,1、煤的成份,组成元素：C、S、P、H、N、O,组成物质：有机、无机组成的等杂混合物,返回,2、炼焦产品和产品的用途,煤的干馏：把煤隔绝空气加强热使其分解的过程。,返回,煤的干馏,3、煤的气化、液化,煤气化,碳在空气中燃烧,碳在氧气中燃烧,低热值气,中热值气,高热值气,（合成天然气）,煤的液化：把煤转化成液体燃料的过程。,返回,4、同步训练：一.丁烷催化裂化时，碳碳键按两种方式断裂生成两种烷烃和两种烯烃。如果丁烷的裂化率为90%，又知裂化生成的两种烯烃质量相等，试求裂化后得到的混合气体中相对分子质量最小的气体的体积分数。,返回,1、煤在干馏时得到气态产物是（）,（A）天然气（B）水煤气（C）焦炉气（D）高炉煤气,C,二.,2.下列物质中，属于纯净物质的是（）,3.把煤使它的过程，叫做煤的干馏；煤经过干馏能生产出;煤是工业上获得烃的一种重要来源。,（A）萘（B）煤（C）煤油（D）煤焦油,A,隔绝空气加强热,分解,焦炭、煤焦油、焦炉煤气,芳香,返回,黑龙江省大庆市是我国最大的石油基地。位于黑龙江省西部的松嫩平原上。面积5470平方公里。人口83万。大庆油田开发前，这里分属安达、肇州、肇源等3县辖境。1959年9月26日在这里发现我国第一个大油田时，正值建国10周年前夕，为了纪念这个喜庆的日子，取名大庆油田。随着油田的开发，1979年设大庆市，成为我国最大的石油基地。萨尔图是市人民政府驻地，石油基地的中心。,我国科学工作者提出了陆相学说，指出了我国东北、华北等地区有良好的生油和储油条件。1955年，我国开始在松辽盆地上勘探石油，历时5年，终于在1959年发现了大油田。后经油田大会战和全面开发，开采了大量的石油。1963年，我国政府庄严宣告：我国石油已经基本自给，中国人使用“洋油”的时代将一去不复返了。,抽油机,海上平台,上海石油天然气总公司,上海吴泾第二发电有限责任公司,大庆不仅是我国最大的石油基地，而且是世界屈指可数的几个特大油田之一。目前已探明的含油面积达2334平方公里，包括大庆主体油田的喇嘛甸、萨尔图、杏树岗、太平屯、高台子、葡萄花、敖包塔和大庆外围油田的杏西、龙虎泡、升平等21个油田，地质储量约45亿吨。油田埋藏浅，油层多，油层厚，物理性能好，原始压力高，伴生天然气。油田于1960年开发后，原油产量逐年增长，1976年产量上升到5000万吨，并实现了多年的稳产高产，产量占我国石油总产量的一半，使我国原油产量从解放初期占世界第29位跃居到第6位。随着油田的开发建设，石油炼制、石油化学工业也迅速发展起来。先后建成了喇嘛甸石油化工试验厂、大庆石油化工总厂、大庆乙烯联合化工厂等大、中型石油化工骨干企业。石油化工产品有燃料油、润滑油、化肥、化纤、乙烯、有机化工原料等80多种。,返回,我国煤的分布图,上京煤矿,宁夏优质无煤太西煤露天采区,1994年中美三大能源产量与消费量比较表,宜昌煤制气厂,煤气储气柜,返回,
