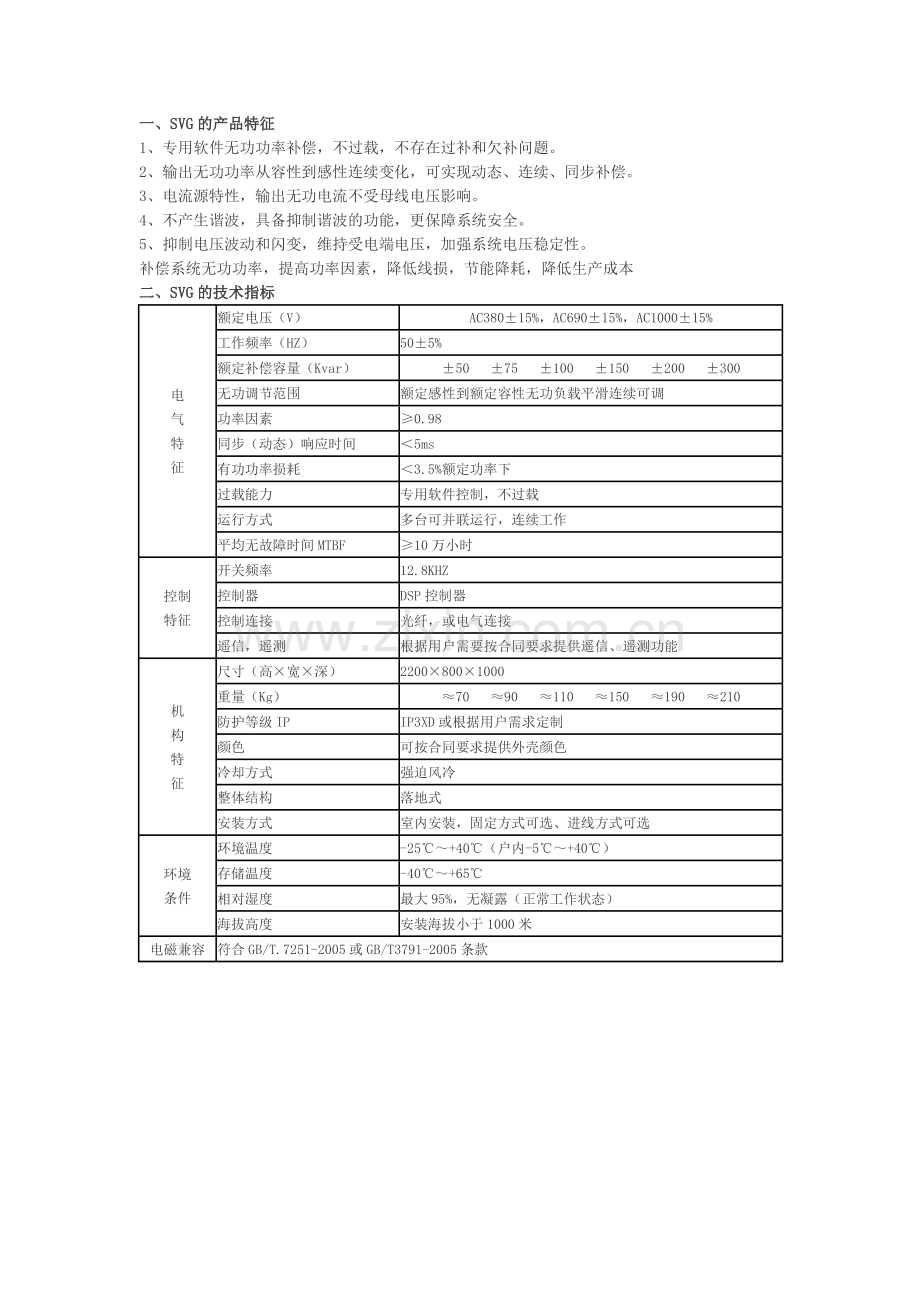

有源无功补偿装置SVG.doc

一、SVG的产品特征
1、专用软件无功功率补偿，不过载，不存在过补和欠补问题。
2、输出无功功率从容性到感性连续变化，可实现动态、连续、同步补偿。
3、电流源特性，输出无功电流不受母线电压影响。
4、不产生谐波，具备抑制谐波的功能，更保障系统安全。
5、抑制电压波动和闪变，维持受电端电压，加强系统电压稳定性。
补偿系统无功功率，提高功率因素，降低线损，节能降耗，降低生产成本
二、SVG的技术指标
电
气
特
征
额定电压（V）
AC380±15%，AC690±15%，AC1000±15%
工作频率（HZ）
50±5%
额定补偿容量（Kvar）
±50  ±75  ±100  ±150  ±200  ±300
无功调节范围
额定感性到额定容性无功负载平滑连续可调
功率因素
≥0.98
同步（动态）响应时间
＜5ms
有功功率损耗
＜3.5%额定功率下
过载能力
专用软件控制，不过载
运行方式
多台可并联运行，连续工作
平均无故障时间MTBF
≥10万小时
控制
特征
开关频率
12.8KHZ
控制器
DSP控制器
控制连接
光纤，或电气连接
遥信，遥测
根据用户需要按合同要求提供遥信、遥测功能
机
构
特
征
尺寸（高×宽×深）
2200×800×1000
重量（Kg）
≈70  ≈90  ≈110  ≈150  ≈190  ≈210
防护等级IP
IP3XD或根据用户需求定制
颜色
可按合同要求提供外壳颜色
冷却方式
强迫风冷
整体结构
落地式
安装方式
室内安装，固定方式可选、进线方式可选
环境
条件
环境温度
-25℃～+40℃（户内-5℃～+40℃）
存储温度
-40℃～+65℃
相对湿度
最大95%，无凝露（正常工作状态）
海拔高度
安装海拔小于1000米
电磁兼容
符合GB/T.7251-2005或GB/T3791-2005条款
