地基基础检测低应变检测考试试题与答案1.doc

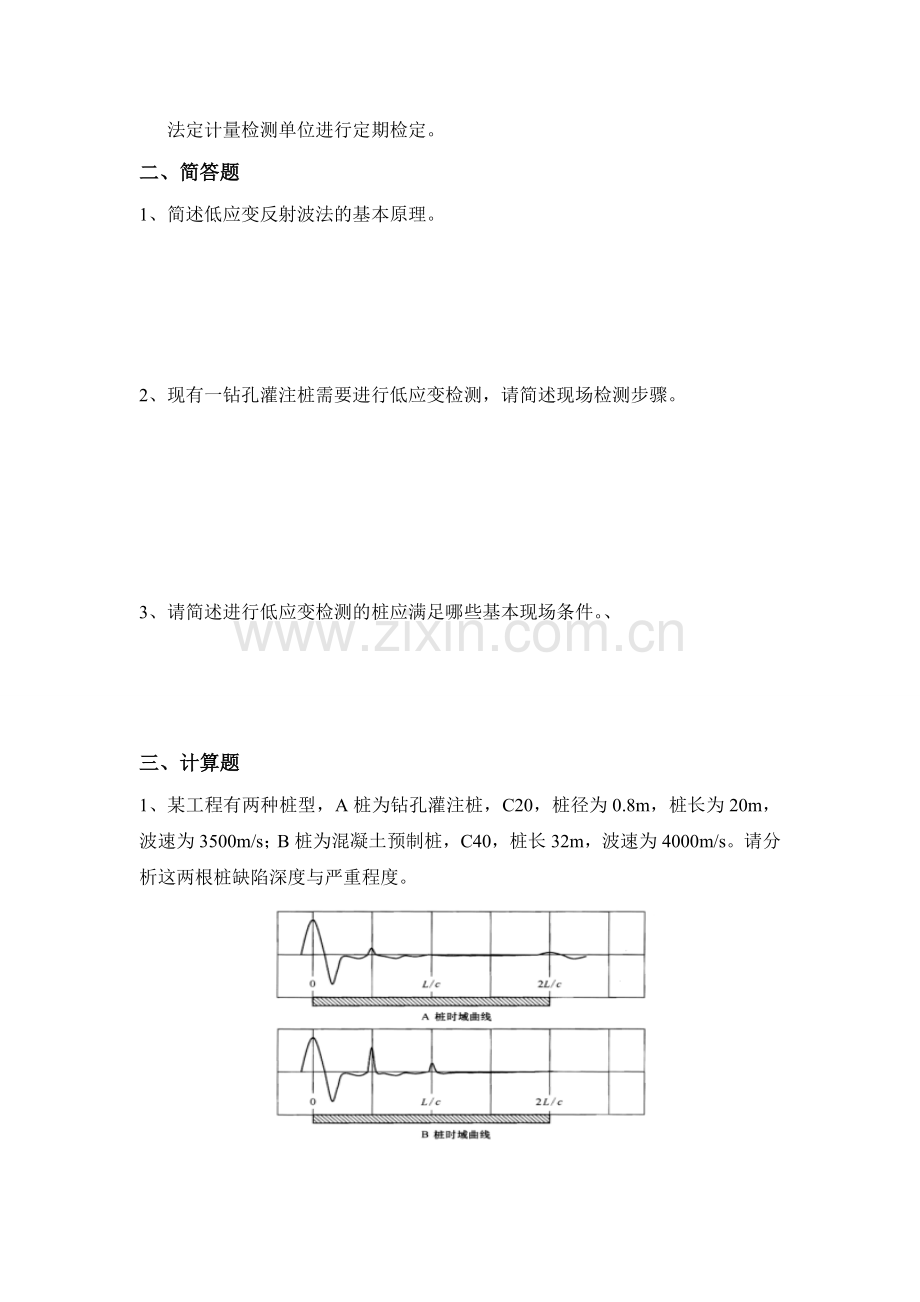

一、填空题1、基桩的定义为 。2、低应变检测的目的是 与 。3、定应变法检测时，受检桩桩身混凝土强度应达到设计强度的 ，且不小于 。4、 低应变信号时域时间长度应在2L/c时刻后延续不少于 ，幅频信号分析 的频率范围上限不应小于 。5、低应变检测时，激振方向应 桩轴线方向。6、低应变检测时，应保证桩顶面 、 。7、低应变检测时受检桩宜布置 到 个测点，每个测点记录有效信号不宜少于 个。8、 某桩低应变检测不同检测点多次实测时域信号一致性较差，应 。9、当桩长已知、桩底反射信号明确时，应在地基条件、桩型、成桩工艺相同的 基桩中选取不少于 根类桩的桩身波速值计算平均值。10、 低应变桩身完整性是反应 、 以及 的综合定性指标。11、低应变完整性检测可以判定桩身缺陷的 与 。12、低应变检测时，实心桩的激振点位置应选择在 ，测量传感器安装位 置宜选为距桩中心 半径处。13、低应变检测时，空心桩的激振点位置与传感器位置宜在 ，且 与桩中心形成夹角宜为 。14、为获得较长桩桩底或深部缺陷信号，激振锤质量宜 ，锤头刚度宜 。15、低应变桩身完整性判定可采用时域分析与频域分析，以 为主。16、对低应变检测，“波形呈现低频大振幅衰减振动，无桩底反射波”描述的是 类桩。17、 低应变完整性类别划分除需考虑缺陷位置、程度以外，还需要考虑 、 、 、 。18、低应变检测时，发现多次反射现象出现，一般表明缺陷在 。19、为保证基桩检测数据的 与 ，检测所用计量器具必须送至 法定计量检测单位进行定期检定。二、简答题1、简述低应变反射波法的基本原理。 答：低应变反射波法的基本原理是：在桩顶进行竖向激振，弹性波沿桩身向下传播，在桩身阻抗存在明显变化界面处（桩底、断桩或较大缺陷）产生反射波，经仪器接收与数据处理，可识别来自桩身不同部位的反射信息，据此判断桩身完整性。2、现有一钻孔灌注桩需要进行低应变检测，请简述现场检测步骤。 答：1、凿去桩顶浮浆与松散、破损部分，露出坚硬混凝土表面，并保证无积 水或妨碍检测的主筋。 2、激振点选择桩中心，传感器安装位置为距桩中心2/3处。 3、使用耦合剂将传感器与桩顶面垂直安装。 4、根据桩径大小，沿桩心对称分布24个测点，每个测点记录至少3个3、请简述进行低应变检测的桩应满足哪些基本现场条件。、 答：1、桩身混凝土强度应大于设计强度的70%，且不低于15MPa。 2、桩头材料、强度、截面尺寸应与桩身基本等同。 3、桩顶面应平整、密实并与桩轴线垂直。三、 计算题1、某工程有两种桩型，A桩为钻孔灌注桩，C20，桩径为0.8m，桩长为20m，波速为3500m/s；B桩为混凝土预制桩，C40，桩长32m，波速为4000m/s。请分析这两根桩缺陷深度与严重程度。2、某工程灌注桩施工记录桩长为28m，混凝土等级为C30，波速为3500m/s，该桩波形如下图，t1=4ms、t2=10ms，试分析该桩完整性。（1ms=0.001s） 答：在t1时刻深度：L1=0.00435002=7m 在t2时刻深度：L2=0.0135002=17.5m，显然不是桩底反射或者t1时刻的二次反射。 故该桩7m处存在轻微缺陷，17.5m处存在较严重缺陷。3、某灌注桩桩长为40m，桩径为1m。工程检测实际波速为3600m/s。实测波形图如下，t1=5.2ms、t2=10.4ms，试判断该桩有无缺陷，如果有请判断位置。 答：从实测波形分析，反射波波形幅值明显较高，且在5.2ms处与10.4ms处出现，呈倍数关系，二次反射明显。该桩无桩底反射信号，说明缺陷比较严重，缺陷位置约在L=0.05236002=9.36m左右。一、填空题1、基桩的定义为 桩基础中的单桩 。2、低应变检测的目的是 检测桩身缺陷及其位置 与 判定桩身完整性类别 。3、定应变法检测时，受检桩桩身混凝土强度应达到设计强度的70%，且不小于 15MPa。5、 低应变信号时域时间长度应在2L/c时刻后延续不少于 5ms ，幅频信号分析 的频率范围上限不应小于 2000Hz 。5、低应变检测时，激振方向应 垂直于 桩轴线方向。6、低应变检测时，应保证桩顶面 平整 、 密实 。7、低应变检测时受检桩宜布置 2 到 4 个测点，每个测点记录有效信号不宜少 于 3 个。9、 低应变检测时出现不同检测点多次实测时域信号一致性较差情况，应 增加检 测点数量 。9、当桩长已知、桩底反射信号明确时，应在地基条件、桩型、成桩工艺相同的 基桩中选取不少于 5 根类桩的桩身波速值计算平均值。11、 低应变桩身完整性是反应 桩身截面尺寸相对变化 、 桩身材料密实性 以及 桩身材料连续性 的综合定性指标。11、低应变完整性检测可以判定桩身缺陷的 程度 与 位置 。12、低应变检测时，实心桩的激振点位置应选择在 桩中心 ，测量传感器安装位 置宜选为距桩中心 三分之二 半径处。13、低应变检测时，空心桩的激振点位置与传感器位置宜在 同一水平面上 ，且 与桩中心形成夹角宜为 90 。14、为获得较长桩桩底或深部缺陷信号，激振锤质量宜 大 ，锤头刚度宜 小 。15、低应变桩身完整性判定可采用时域分析与频域分析，以 时域分析 为主。16、对低应变检测，“波形呈现低频大振幅衰减振动，无桩底反射波”描述的是 类桩。17、低应变完整性类别划分除需考虑缺陷位置、程度以外，还需要考虑 地质条 件 、 设计条件 、 施工情况 、 当地经验 。18、低应变检测时，发现多次反射现象出现，一般表明缺陷在 较浅部位 。19、为保证基桩检测数据的 可靠性 与 可追溯性 ，检测所用计量器具必须送至 法定计量检测单位进行定期检定。二、简答题1、简述低应变反射波法的基本原理。 答：低应变反射波法的基本原理是：在桩顶进行竖向激振，弹性波沿桩身向下传播，在桩身阻抗存在明显变化界面处（桩底、断桩或较大缺陷）产生反射波，经仪器接收与数据处理，可识别来自桩身不同部位的反射信息，据此判断桩身完整性。2、现有一钻孔灌注桩需要进行低应变检测，请简述现场检测步骤。 答：1、凿去桩顶浮浆与松散、破损部分，露出坚硬混凝土表面，并保证无积 水或妨碍检测的主筋。 2、激振点选择桩中心，传感器安装位置为距桩中心2/3处。 3、使用耦合剂将传感器与桩顶面垂直安装。 4、根据桩径大小，沿桩心对称分布24个测点，每个测点记录至少3个 有效波形。3、请简述进行低应变检测的桩应满足哪些基本现场条件。、 答：1、桩身混凝土强度应大于设计强度的70%，且不低于15MPa。 2、桩头材料、强度、截面尺寸应与桩身基本等同。 3、桩顶面应平整、密实并与桩轴线垂直。四、 计算题1、某工程有两种桩型，A桩为钻孔灌注桩，C20，桩径为0.8m，桩长为20m，波速为3500m/s；B桩为混凝土预制桩，C40，桩长32m，波速为4000m/s。请分析这两根桩缺陷深度与严重程度。 答：A桩：从时域曲线可以看到桩底反射，约在桩身5m处存在轻微缺陷。 B桩：时域曲线看不见桩底反射，缺陷约在桩身8m处且出现二次反射，缺陷较严重。2、某工程灌注桩施工记录桩长为28m，混凝土等级为C30，波速为3500m/s，该桩波形如下图，t1=4ms、t2=10ms，试分析该桩完整性。（1ms=0.001s） 答：在t1时刻深度：L1=0.00435002=7m 在t2时刻深度：L2=0.0135002=17.5m，显然不是桩底反射或者t1时刻的二次反射。 故该桩7m处存在轻微缺陷，17.5m处存在较严重缺陷。3、某灌注桩桩长为40m，桩径为1m。工程检测实际波速为3600m/s。实测波形图如下，t1=5.2ms、t2=10.4ms，试判断该桩有无缺陷，如果有请判断位置。 答：从实测波形分析，反射波波形幅值明显较高，且在5.2ms处与10.4ms处出现，呈倍数关系，二次反射明显。该桩无桩底反射信号，说明缺陷比较严重，缺陷位置约在L=0.05236002=9.36m左右。地基基础工程检测人员考核试卷姓名： 得分： 一、静载试验部份(40分)(一) 填空题(10分，每题1分，1题有2个空格时，每格计0.5分) 1、在我国现行行业标准 建筑基桩检测技术规范 JGJ/106-2003规范中规定：单桩竖向抗压静载试验，试桩提供的常用反力形式有哪几种 压重平台反力装置、锚桩横梁反力装置、锚桩压重联合反力装置、地锚反力装置 。2、从成桩到开始静载试验的间歇时间，在桩身 混凝土强度 达到设计要求的前提下，对于砂类土不应少于 7天；对于饱和粘性土不应少于 25 天。3、在单桩竖向抗拔静载试验中，若采用天然地基提供反力时，压加于地基的压应力不宜超过地基承载力特征值的 1.5 倍。4、 在单桩水平静载试验中，在水平力作用平面的受检桩两侧应 对称 安置 两个位移计。基准点与试桩净距不应小于 1 倍桩径。5、 按桩的性状和竖向受力情况分类，桩可分为 摩擦 型桩和 端承 型桩。6、单桩竖向承载力特征值在通过静载试验确定时，在同一条件下的试桩数量，不宜少于总桩数的 1 %，且不应少于 3 根。7、 单桩竖向抗压静载试验，测读桩沉降量的间隔时间，每级加载后，每第5,10,15min时各测读一次，以后每隔 15 min读一次，累计1小时后每隔 30 min读一次。8、 单桩竖向抗压静载试验，卸载观测一般每级卸载值为加载值的 2 倍。全部卸载后，维持 3 小时并需按规定测读。9、建筑地基基础设计规范规定单桩竖向承载力特征值Ra为单桩竖向极限承载力的 一半 。10、 单桩竖向抗压极限承载力对于缓变形曲线，可根据沉降量取S等于 40 mm对应的荷载值；对于桩径大于或等于800mm的桩，可取s等于 0.05 倍桩径对应的荷载值。(二)单选或多选题(每题1分，共10分)1、土的显著特性有 abd 。(a)高压缩性 (b)高含水量 (c)高承载力 (d)低承载力2、端承摩擦桩的桩顶竖向荷载主要由 b 。(a)桩侧阻力承受 (b)桩端阻力承受(c)桩侧与桩端阻力承受 (d)端承力承受3、单桩竖向承载力特征值主要取决于 a 。(a)材料强度 (b)试验方法 (c)桩长 (d)桩周土性质4、单桩竖向承载力开始试验的时间，灌注桩应在桩身混凝土达到 d 后，才能进行。(a) 7天 (b)15天 (c)28天 (d)设计强度5、单桩竖向承载力试验在某级荷载作用下，桩的沉降量连续两次在每小时内小于 b mm时可视为稳定。(a) 0.01 (b) 0.1 (c) 1 (d) 0.256、依据建筑基桩检测技术规范规定，单桩竖向抗压极限承载力试验 abcd . (a)两个以上的千斤顶必须同一型号 (b)压力表精度优于0.4级 (c)加载分级不小于8级 (d)总加载量必须大于设计承载力特征值7、单桩承载力统计值的确定，应符合下列规定 ac 。(a)参加统计的试桩结果，其极差不超过平均值的30%(b)参加统计的试桩结果，其极差不超过平均值的20%(c)参加统计的试桩数，不少于3根(d)参加统计的试桩数，应多于3根8、单桩竖向抗拔试验，终止加载条件是 bcd 。(a)累计上拔量超过40mm (b)累计上拔量超过100mm(c)达到设计要求 (d)上拔量超过5倍9、单桩竖向承载力载荷试验要求试桩与基准桩之间的中心距离为 d 。(a)2倍桩径且大于2m (b)3倍桩径且大于3m (c)4倍以上桩径且大于2.0m (d)4倍或4倍以上桩径且大于2.0m10、单桩水平承载力载荷试验，当出现水平位移超过 d mm ,可终止试验。(a) 1020 (b) 6 (c) 2030 (d) 3040(三) 问答题(10分，每题5分)1、试述单桩竖向抗压静载试验、单桩水平静载试验、单桩竖向抗拔静载试验的检测目的？ 答：单桩竖向抗压静载试验主要检测目的是确定单桩竖向抗压极限承载力；判定竖向抗压承载力是否满足设计要求；通过桩身内力及变形测试，测定桩侧、桩端阻力；验证高应变法的单桩竖向抗压承载力检测结果。 单桩水平静载试验主要检测目的是确定单桩水平临界和极限承载力，推定土抗力系数；判定水平承载力是否满足设计要求；通过桩身内力及变形测试，测定桩身弯矩。 单桩竖向抗拔静载试验主要检测目的是确定单桩竖向抗拔极限承载力；判定竖向抗拔承载力是否满足设计要求；通过桩身内力及变形测试，测定桩的抗拔摩阻力。 2、单桩竖向静载试验中，终止加载试验的条件有哪几种？ 答：1、 某级荷载作用下，桩顶沉降量大于前一级荷载作用下沉降量的5倍。 注： 当桩顶沉降能相对稳定且总沉降量小于40mm时，宜加载至桩顶总沉降量超过40mm。 2、 某级荷载作用下， 桩顶沉降量大于前一级荷载作用下沉降量的2倍， 且经24h尚未达到相对稳定标准。 3、 已达到设计要求的最大加载量。 4 、当工程桩作锚桩时，锚桩上拔量已达到允许值。 5、 当荷载-沉降曲线呈缓变型时，可加载至桩顶总沉降量6080mm；在特殊情况下，可根据具体要求加载至桩顶累计沉降量超过80mm。 (四) 计算题(10分，每题5分)1、某工程天然地基承载力特征值为200kpa，采用灌注桩作地基加固处理，桩径为800mm，桩长40m，桩间距2.2m。正三角形布桩，单桩设计承载力特征值4000kN。若采用堆载法进行单桩竖向承载力静载试验，问堆载试验配重需多少？配重平台支座施加于地基承压面积至少应是多少平方米？试桩中心与基准桩中心距离应是多少米？ 2、某建筑工程属一级建筑物，基础处理拟采用钻孔灌注桩。3根试桩桩径1000mm，桩长30m，桩端持力层为泥质页岩。经单桩竖向静载荷试验结果承载力分别为8500kN、8600 kN、8700 kN，试求单桩竖向承载力特征值？二、高应变法动测部分(30分)(一) 填空题（10分，每题1分，1题有2个空格时，每格计0.5分）1、依据建筑基桩检测技术规范，高应变法检测基桩的承载力，检测数量不宜少于总桩数的 5 %，且不得少于 5 根。2、高应变法动测桩前后宜对被检桩进行低应变动测，评定该桩的 完整性 ，严重缺陷的桩 不适应 进行高应变承载力检测；3、检测承载力时，桩头顶部应设置桩垫，桩垫可采用 10-30 厚的木板或胶合板等材料。4、对锤重与锤击的要求：锤重应大于试桩预估单桩极限承载力的 1-1.5 %。有效锤击数为23击，最大落距不宜大于 2.5 m。5、对传感器安装要求：传感器应安装在距桩头 2 倍桩径的位置。安装传感器位置的材质与截面应与原桩身 相同 。6、同一侧面的2个传感器中心应位于同一 水平 线上。传感器的水平位置不宜大于 8 cm。7、采样时间间隔宜为 50-200 s,信号采样点不宜少于 1024 点。8、高应变法动测桩主要根据实测的 力 与 速度 曲线确定单桩承载力。9、桩的 贯入度 可采用精密水准仪等仪器来测定。单击贯入度宜在 2-6 之间。10、实测曲线拟合法中，拟合时间段长度不应小于 2 L/C， 并在2L/C时刻后延续时间不应小于 5 ms。(二) 单选或多选题(10题，每题1分)1、规范规定，检测人员应经过 ac ，并应具有相应的资质才能从事检测工作。(a)学习培训 (b)考试培训 (c)培训合格 (d)培训考试2、动测单桩承载力时，要求桩头 ab 。(a)平整 (b)露出新鲜混凝土面 (c)出露地面 (d)不用处理3、采样时间间隔应根据 b 合理选择。(a)测试仪性能 (b)桩长 (c)砼等级 (d)个人习惯4、重锤锤击桩头时，要求 bcd (a)轻锤重击 (b)重锤轻击 (c)需设锤击导向架 (d)自由落锤 5、高应变法获得的桩身砼传播速度， c (a)与低应变法结果相同 (b)与声波法结果相同 (c) 比低应变法与声波法结果低 (d) 比低应变法与声波法结果高6、高应变法适用于检测基桩的 ab 。(a)竖向抗压承载力 (b)桩身完整性 (c)桩身应力 (d)桩侧阻力分布7、高应变法检测基桩承载能力，应具有 ab 。(a)现场实测经验 (b)可靠的对比验证资料(c)工程地质报告 (d)现场施工记录8、单桩承载力检测方法的可靠性级次从高到低依次为 a c 。(a)静载、高应变动测、低应变动测、经验估算(b)经验估算、低应变动测、高应变动测、静载(c)CAPWAP法、Case法、动刚度法(d)动刚度法、Case法、CAPWAP法9、Case法将桩等效为： ab 。(a)一维等截面连续弹性体 (b)不考虑桩身缺陷(c)假定土的静力模型为理想弹塑性体(d) 假定土的动阻力全部集中在桩尖10、CAPWAP法动测单桩承载力，可以获得 bc (a)静载试验结果 (b)绘出力、速度拟合图(c)桩侧阻力与桩端阻力分布图 (d)模拟静载试验曲线(三) 问答题(10分)(每题5分)1、请叙述我国现行行业标准 建筑基桩检测技术规范 JGJ/106-2003规范中高应变法的适合范围？ 2、高应变动力试桩和静载荷试桩的根本区别是什么？ (四) 计算题（10分）1、1、某钻孔灌注桩桩径为800mm,桩长为30m。混凝土等级设计为C30, 混凝土质量密度=2450kg/m3，弹性波速C=3800m/s。动测结果力F与速度V曲线显示：Ft1=10000kN，Ft2=2500kN，Vt1=2.0m/s,Vt2=0.3m/s,求桩身材料的动弹性模量E和桩的力学阻抗Z,并利用case法公式计算单桩极限承载力Rc？（Jc取0.25,得数保留2位小数）三、锚杆试验(30分)）(一) 填空题(5分，每题1分，1题有2个空格时，每格计0.5分)1、锚杆锚固段浆体强度达到 MPa或达到设计强度等级的 时可进行锚杆试验。2、加载装置（千斤顶、油泵）的额定压力必须大于 ，且试验前应进行 。3、在每级加荷等级观测时间内，锚头位移小于 mm时，可施加下一级荷载，否则应延长观测时间，直至锚头位移增量在2h内小于 mm时，方可施加下一级荷载。4、验收试验锚杆的数量应取锚杆总数的 ，且不得少于 根。5、验收试验在每级加荷等级观测时间内，测读锚头位移不应少于 次。蠕变试验和验收标准为最后一级荷载作用下的蠕变系数小于 mm。(二)单选或多选题(共5分，每题1分)1、锚杆基本试验应采 法。(a)慢速维持 (b) 快速维持 (c)循环加、卸荷载2、锚杆基本试验第六循环加荷标准分级为： 的加荷量。(a) 10，30，50，80，90 (b) 10，30，50，80，90% (c) 10，30，50，90，100 (d) 10，30，50，90，100%3、锚杆基本试验，后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的 倍时为锚杆破坏标准。(a) 3 (b) 5 (c) 2mm (d) 2 4、锚杆验收标准为 。 (a)在最大试验荷载作用下，锚头位移相对稳定 (b)锚杆弹性变形不应小于自由段长度变形计算值的80%。c)满足设计要求 5、使用年限在 以内的锚杆，称为临时性锚杆；使用年限大于 的锚杆，称为永久性锚杆。(a) 3个月 (b) 6个月 (c) 12个月 (c) 24个月(三) 问答题(10分)1、锚杆试验有哪几种？并分别论述各种试验方法对最大试验荷载的规定。 (四) 计算题(10分)1、有一永久构筑物建于岩石上，采用锚杆基础。锚杆孔直径80，孔深950，锚杆采用直径为25的钢筋，以M30的水泥砂浆灌孔，请验算单根锚杆的抗拔力。（砂浆与岩石间的粘接强度特征值取0.45Mpa, 锚杆有效长度取900）
