泵站机组试运行方案.doc

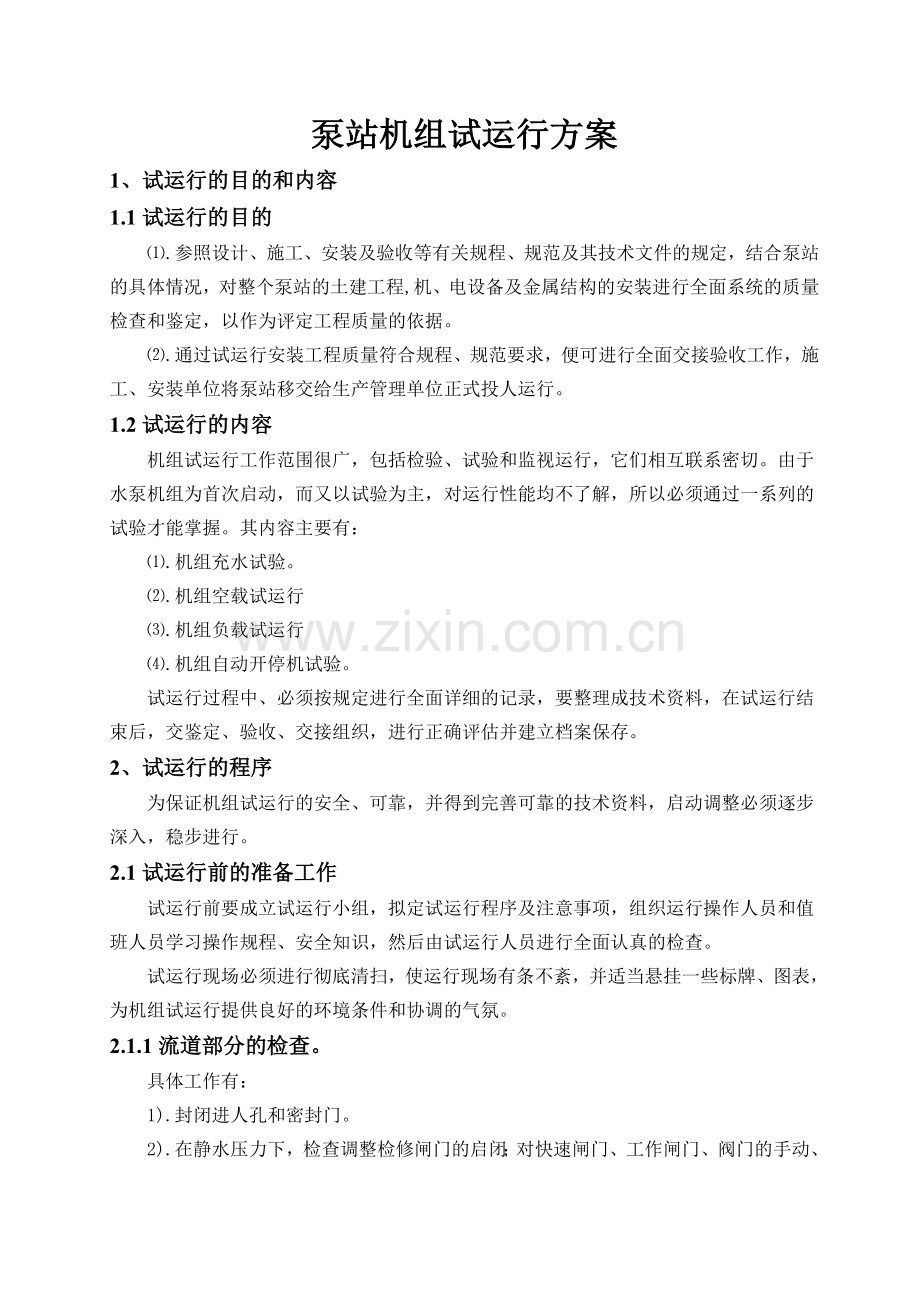

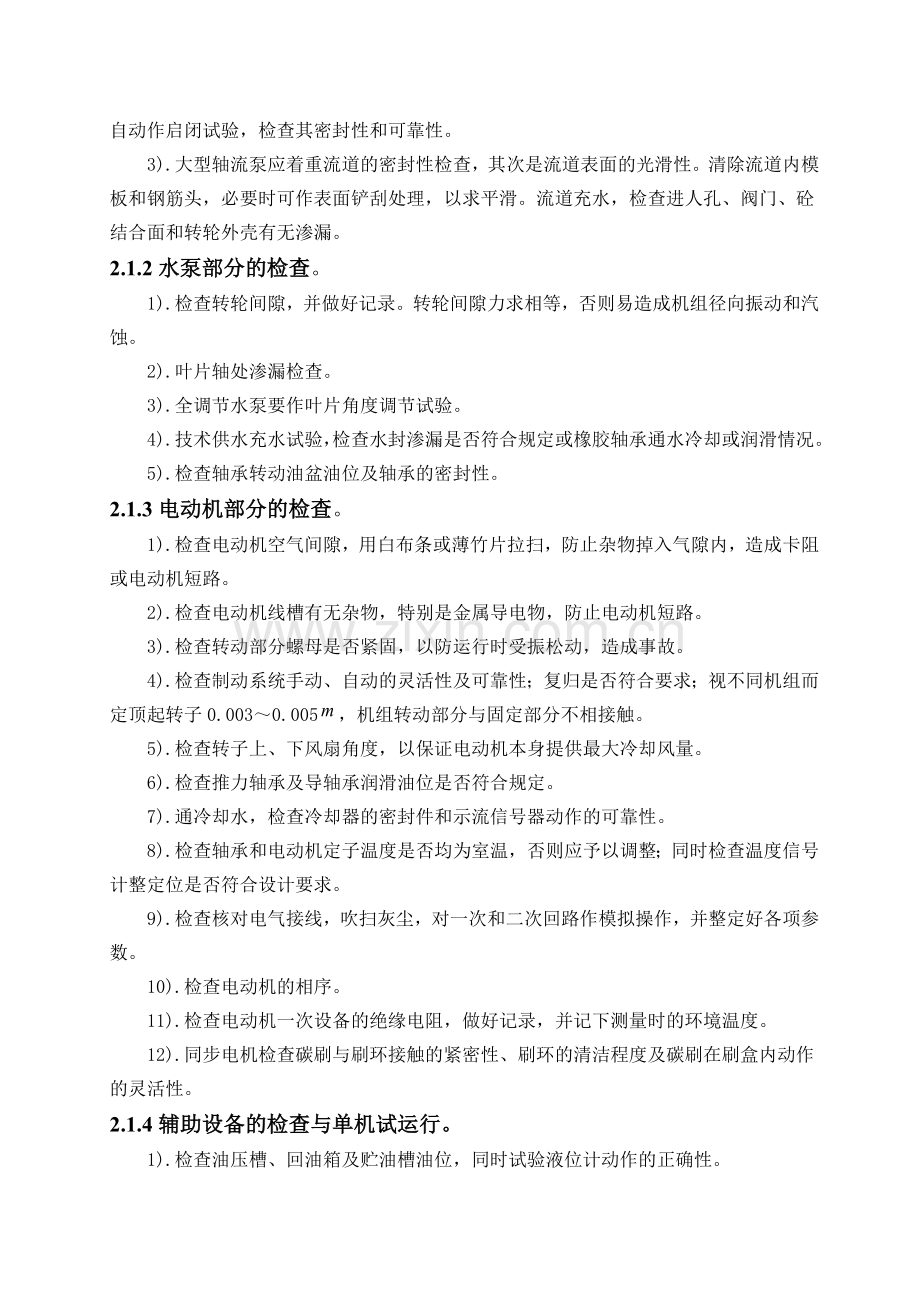

泵站机组试运行方案1、试运行的目的和内容1.1试运行的目的.参照设计、施工、安装及验收等有关规程、规范及其技术文件的规定，结合泵站的具体情况，对整个泵站的土建工程,机、电设备及金属结构的安装进行全面系统的质量检查和鉴定，以作为评定工程质量的依据。.通过试运行安装工程质量符合规程、规范要求，便可进行全面交接验收工作，施工、安装单位将泵站移交给生产管理单位正式投人运行。1.2试运行的内容机组试运行工作范围很广，包括检验、试验和监视运行，它们相互联系密切。由于水泵机组为首次启动，而又以试验为主，对运行性能均不了解，所以必须通过一系列的试验才能掌握。其内容主要有：.机组充水试验。.机组空载试运行.机组负载试运行.机组自动开停机试验。试运行过程中、必须按规定进行全面详细的记录，要整理成技术资料，在试运行结束后，交鉴定、验收、交接组织，进行正确评估并建立档案保存。2、试运行的程序为保证机组试运行的安全、可靠，并得到完善可靠的技术资料，启动调整必须逐步深入，稳步进行。2.1试运行前的准备工作试运行前要成立试运行小组，拟定试运行程序及注意事项，组织运行操作人员和值班人员学习操作规程、安全知识，然后由试运行人员进行全面认真的检查。试运行现场必须进行彻底清扫，使运行现场有条不紊，并适当悬挂一些标牌、图表，为机组试运行提供良好的环境条件和协调的气氛。2.1.1流道部分的检查。具体工作有：1).封闭进人孔和密封门。2).在静水压力下，检查调整检修闸门的启闭；对快速闸门、工作闸门、阀门的手动、自动作启闭试验，检查其密封性和可靠性。3).大型轴流泵应着重流道的密封性检查，其次是流道表面的光滑性。清除流道内模板和钢筋头，必要时可作表面铲刮处理，以求平滑。流道充水，检查进人孔、阀门、砼结合面和转轮外壳有无渗漏。2.1.2水泵部分的检查。1).检查转轮间隙，并做好记录。转轮间隙力求相等，否则易造成机组径向振动和汽蚀。2).叶片轴处渗漏检查。3).全调节水泵要作叶片角度调节试验。4).技术供水充水试验，检查水封渗漏是否符合规定或橡胶轴承通水冷却或润滑情况。5).检查轴承转动油盆油位及轴承的密封性。2.1.3电动机部分的检查。1).检查电动机空气间隙，用白布条或薄竹片拉扫，防止杂物掉入气隙内，造成卡阻或电动机短路。2).检查电动机线槽有无杂物，特别是金属导电物，防止电动机短路。3).检查转动部分螺母是否紧固，以防运行时受振松动，造成事故。4).检查制动系统手动、自动的灵活性及可靠性；复归是否符合要求；视不同机组而定顶起转子0.0030.005，机组转动部分与固定部分不相接触。5).检查转子上、下风扇角度，以保证电动机本身提供最大冷却风量。6).检查推力轴承及导轴承润滑油位是否符合规定。7).通冷却水，检查冷却器的密封件和示流信号器动作的可靠性。8).检查轴承和电动机定子温度是否均为室温，否则应予以调整；同时检查温度信号计整定位是否符合设计要求。9).检查核对电气接线，吹扫灰尘，对一次和二次回路作模拟操作，并整定好各项参数。10).检查电动机的相序。11).检查电动机一次设备的绝缘电阻，做好记录，并记下测量时的环境温度。12).同步电机检查碳刷与刷环接触的紧密性、刷环的清洁程度及碳刷在刷盒内动作的灵活性。2.1.4辅助设备的检查与单机试运行。1).检查油压槽、回油箱及贮油槽油位，同时试验液位计动作的正确性。2).检查和调整油、气、水系统的信号元件及执行元件动作的可靠性。3).检查所有压力表计、真空表计、液位计、温度计等反应的正确性。4).逐一对辅助设备进行单机运行操作，再进行联合运行操作，检查全系统的协联关系和各自的运行特点。2.2机组试运行操作2.2.1空载试车受电与供电首先合变电所高压进电隔离开关，使母线床带电，然后合电压互感器的隔离开关，接着合35kv真空断路器，使主变受电，最后合6kv进线屏断路器，使高压母排带电。6kv母线带电后，投上电压互感器柜的隔离开关，切换测量开关，检查母线电压，应三相平衡。合上站用变压器断路器同时检查站用变压器有无异常现象，如正常再合站用双电源开关，使低压柜转换到站用变压器，测量低压侧三相电压后。分别将各电源投入。送直流电源供给各需的配电屏。供、排水系统操作开启供水泵进口、出口阀门，上下油槽冷却水进出口阀门，水导润滑水阀门，填料密封冷却水阀门同时检查其他不启动机组相应阀门应在关闭状态。启动供水泵观察供水压力是否正常，机组供水进口压力应在0.150.2Mpa。各供水管道应水流畅通，无漏水现象。示流器信号指示正确。开启排水泵出口阀及吸入引水阀门，向吸入管充水，待吸入管内水充满后，启动排水泵。低压气系统操作真空破坏阀操作柜的手动供气阀、放气阀在关闭位置，空气电磁阀前后阀门应在开启位置。关闭刹车操作柜的手动操作阀和排气阀，使低压气不能进入制动闸，然后开启刹车操作柜电磁阀的前后阀门并检查制动闸是否确实落下。开启压缩机向储气罐充气，同时观察压力表是否一致，待压力升到额定值时开启储气罐主供气阀向全站供气，送气后储气罐的压力应与各操作柜的压力一致。主机启动落下顶转子制动闸，并开闭制动闸放油阀。合上主机组隔离开关，使断路器合闸，随之机组转动投励，牵入同步正常运转。2.2.2负载试车检查水位是否在设计运行范围内并观测流道各部位渗漏情况。抽真空，开启真空泵的供水阀和抽气阀及启动机组抽真空管上的阀门，然后启动真空泵。检查流道、真空破坏、填料密封、伸缩缝、进人孔、管道等是否漏气。机组启动顶转子后，制动闸应全落下复位，然后关闭放油阀，顶转子到位和制动闸全部复位的信号应准确。调节转轮叶片角度至较小角度，减小启动负荷。合上主机隔离开关使断路器合闸，机组转动，待机组投励完成，达到同步转速后调节叶片角度使机组处于合适的工况下运行。2.3机组空载试运行.机组的第一次启动。经上述准备和检查合格后，即可进行第一次启动。第一次启动应用手动方式进行。一般都是空载启动，这样既符合试运行程序，也符合安全要求。空载启动是检查转动部件与固定部件是否有碰磨，轴承温度是否稳定，摆度、振动是否合格，各种表计是否正常，油、气、水管路及接头、阀门等处是否渗漏，测定电动机启动特性等有关参数，对运行中发现的问题要及时处理。.机组停机试验。机组运行46后，上述各项测试工作均已完成，即可停机。机组停机仍采用手动方式，停机时主要记录从停机开始到机组完全停止转动的时间。.机组自动开、停机试验。开机前将机组的自动控制、保护、励磁回路等调试合格，并模拟操作准确，即可在操作盘上发出开机脉冲，机组即自动启动。停机也以自动方式进行。2.3机组负荷试运行机组负载试运行的前提条件是空载试运行合格，气、水系统工作正常，叶片角度调节灵活(指全调节水泵)，各处温升符合规定。振动、摆度在允许范围内，无异常响声和碰擦声，经试运行小组同意，即可进行带负荷运行。2.3.1负荷试运行前的检查1).检查上、下游渠道内及拦污栅前后有无漂浮，并应妥善处理。2).打开平衡闸，平衡闸门前后的静水压力。3).吊起进出水侧工作闸门。4).关闭检修闸阀。5).气、水系统投入运行。6).操作试验真空破坏阀，要求动作准确，密封严密。7).将叶片调至开机角度。8).人员就位，抄表。2.3.2负载启动上述工作结束即可负载启动。负载启动用手动或自动均可，由试运行小组视具体情况而定。负载启动时的检查、监视工作，仍按空载启动各项内容进行。如无抽水必要，运行68后，若一切运行正常，可按正常情况停机，停机前抄表一次。2.4机组连续试运行在条件许可的情况下，经试运行小组同意，可进行机组连续试运行。其要求是：.单台机组运行一般应在7时累计运行48或连续运行24 (均含全站机组联合运行小时数)。.连续试运行期间，开机、停机不少于3次。.全站机组联合运行的时间不少于6。机组试运行以后，并经工程验收委员会验收合格，交付管理单位。管理单位接管后，应组织管理人员熟悉安装单位移交的文件、图纸、安装记录、技术资料，学习操作规程，然后进行分工，按专业对设备进行全面检查，电气作模拟试验。一切正常即可投入运行、管理、维护工作。3、试运行方式水泵机组的试运行方式是决定水系统管理方式的重要因素。而水系统的总体管理方式又反过来对水泵的试运行方式给予一定的制约。在任何情况下，决定试运行操作方式以及操作方法，都必须根据水泵机组的规模、使用目的、使用条件及使用的频繁程度等确定，并使水泵机组安全可靠地运行。水泵试运行发生故障时，应查明原因及时排除。泵故障及其故障原因繁多，处理方法各不相同。机组运行中常见的故障及排除方法列于下表轴流泵的故障原因和处理方法故障原因处理方法动力机超负荷1. 扬程过高，出水管路部分堵塞或拍门卫全部开启2. 水泵转速过高3. 橡胶轴承磨损，泵轴弯曲，叶片外缘与泵壳有摩擦4. 水泵叶片绕有杂物5. 叶片安装角度太大6. 动力机选配不当，泵大机小7. 水源含沙量太大，增加了水泵的轴功率1.增加动力，清理出水管路或拍门后设置平衡锤2.降低水泵的转速3.调换橡胶轴承，校正泵轴，检查叶片磨损程度，重新调整安装4.清除杂物，进水口加做拦污栅5.调整叶片安装角度6.重新选配动力机7.含沙量超过12%，则不宜抽水运转时有噪音和振动1. 叶片外缘与泵壳有摩擦2. 泵轴弯曲或泵轴与传动轴不同心3. 水泵或传动装置地脚螺丝松动4. 部分叶片击碎或脱落5. 水泵叶片绕有杂物6. 水泵叶片安装角度不一7. 水泵层大梁振动很大8. 进水流态不稳定，产生旋涡9. 推力轴承损坏或缺油10. 叶轮拼紧螺母松动或联轴器销钉螺帽松动11. 泵轴的轴颈或橡胶轴承磨损12. 产生汽蚀1. 检查并调整转子部件的垂直度2. 校正泵轴，调整同心度3. 加固基础，旋紧螺丝4. 调换叶片5. 清除杂物，进水口加做拦污栅6. 校正叶片安装角使其一致7. 检查机泵安装位置正确后如仍振动，用顶斜撑加固大梁8. 降低水泵安装高程，后墙加隔板，各泵之间加隔板9. 修理轴承或加油10. 检查并拼紧所有螺帽和销钉11. 修理轴颈或更换橡胶轴承12. 查明原因后在处理，如改善进水条件、调节工况点水泵不出水或出水量减少1. 叶轮旋转方向不对，叶片装反或水泵转速太低2. 叶片从根部断裂，或叶片固定螺母松动，叶片走动3. 叶片绕有大量杂物4. 叶轮淹没深度不够5. 水泵进口被淤泥堵塞6. 出水管道堵塞7. 叶片外缘磨损或叶片部分击碎8. 扬程过高9. 叶片安装角度太小1.调整水泵的旋转方向，调正叶片的安装位置或增加水泵转速2.更换叶片或紧固螺帽3.清除杂物4.降低水泵安装高程或抬高进水池水位5.排水清淤6.清理出水管道7.修补或更换叶片8.更换水泵9.调整叶片安装角附件：泵站机组试运行期间值班表 阜阳水建阚疃泵站更新改造工程项目部 2010年1月27日泵站机组试运行值班表合同名称：安徽省亳州市阚疃泵站更新改造工程土建及安装工程 合同编号：BZ-KT-02序号岗 位姓 名联系电话备 注1巡视侯钱超 刘万辉 13063386239 13967781572 2主机余火生 刘学强13409705899 130833992593辅机安东亚 刘广伟13865892367 139665502254机旁屏彭洪玲 任江坡13515679648 158552848295高低压配电室陈保南 张 晨18956045532 137055855456监控室吕旺霞 谭明明15156795772 15055802267泵站机组试运行值班表合同名称：安徽省亳州市阚疃泵站更新改造工程土建及安装工程 合同编号：BZ-KT-02序 号岗 位姓 名联系电话备 注1巡视侯培轩 齐联营 13805580033 13965560107 2主机潘成汉 侯培志13598688242 136756753563辅机张红亮 崔光明13955891639 139665406714机旁屏余本银 崔 猛18755105259 150558809105高低压配电室刘红军 沈尚彬13053069112 138055815886监控室刘 莉 沈永明13505587661 18905588118说明：泵站机组试运行期间，值班人员不得擅自离开工作岗位。值班人员实行二班倒制度。
