EDA整理资料.doc

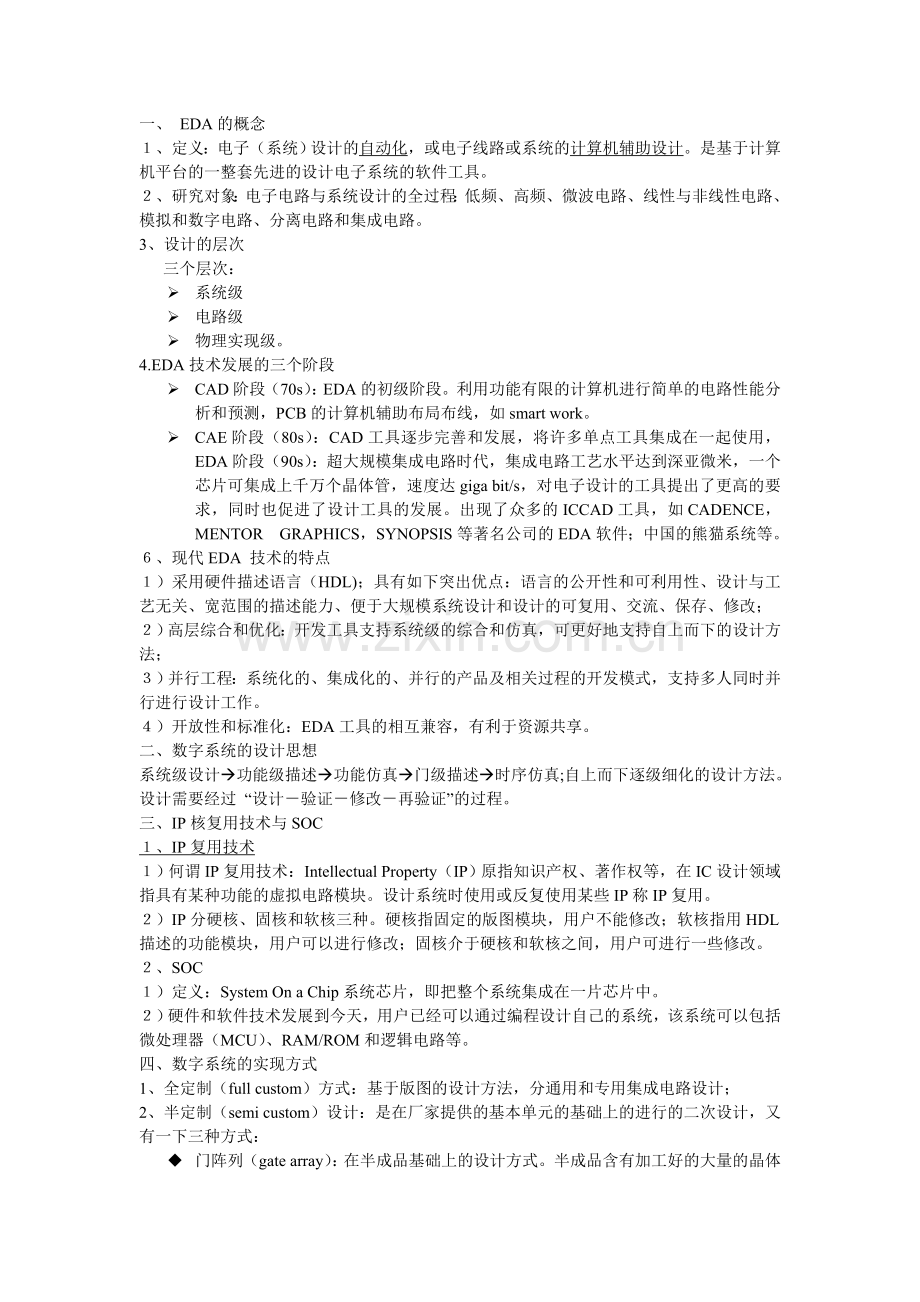

一、 EDA的概念
１、定义：电子（系统）设计的自动化，或电子线路或系统的计算机辅助设计。是基于计算机平台的一整套先进的设计电子系统的软件工具。
２、研究对象：电子电路与系统设计的全过程：低频、高频、微波电路、线性与非线性电路、模拟和数字电路、分离电路和集成电路。
3、设计的层次
三个层次：
Ø 系统级
Ø 电路级
Ø 物理实现级。
4.EDA技术发展的三个阶段
Ø CAD阶段（70s）：EDA的初级阶段。利用功能有限的计算机进行简单的电路性能分析和预测，PCB的计算机辅助布局布线，如smart work。
Ø CAE阶段（80s）：CAD工具逐步完善和发展，将许多单点工具集成在一起使用， EDA阶段（90s）：超大规模集成电路时代，集成电路工艺水平达到深亚微米，一个芯片可集成上千万个晶体管，速度达giga bit/s，对电子设计的工具提出了更高的要求，同时也促进了设计工具的发展。出现了众多的ICCAD工具，如CADENCE，MENTOR　GRAPHICS，SYNOPSIS等著名公司的EDA软件；中国的熊猫系统等。
６、现代EDA 技术的特点
１）采用硬件描述语言（HDL)；具有如下突出优点：语言的公开性和可利用性、设计与工艺无关、宽范围的描述能力、便于大规模系统设计和设计的可复用、交流、保存、修改；
２）高层综合和优化：开发工具支持系统级的综合和仿真，可更好地支持自上而下的设计方法；
３）并行工程：系统化的、集成化的、并行的产品及相关过程的开发模式，支持多人同时并行进行设计工作。
４）开放性和标准化：EDA工具的相互兼容，有利于资源共享。
二、数字系统的设计思想
系统级设计à功能级描述à功能仿真à门级描述à时序仿真;自上而下逐级细化的设计方法。设计需要经过 “设计－验证－修改－再验证”的过程。
三、IP核复用技术与SOC
１、IP复用技术
１）何谓IP复用技术：Intellectual Property（IP）原指知识产权、著作权等，在IC设计领域指具有某种功能的虚拟电路模块。设计系统时使用或反复使用某些IP称IP复用。
２）IP分硬核、固核和软核三种。硬核指固定的版图模块，用户不能修改；软核指用HDL描述的功能模块，用户可以进行修改；固核介于硬核和软核之间，用户可进行一些修改。
２、SOC
１）定义：System On a Chip系统芯片，即把整个系统集成在一片芯片中。
２）硬件和软件技术发展到今天，用户已经可以通过编程设计自己的系统，该系统可以包括微处理器（MCU）、RAM/ROM和逻辑电路等。
四、数字系统的实现方式
1、全定制（full custom）方式：基于版图的设计方法，分通用和专用集成电路设计；
2、半定制（semi custom）设计：是在厂家提供的基本单元的基础上的进行的二次设计，又有一下三种方式：
u 门阵列（gate array）：在半成品基础上的设计方式。半成品含有加工好的大量的晶体管和IO焊盘，但没有布线。布线由用户设计，实现特定的功能。
u 标准单元(standard cell）：利用厂家的标准单元进行设计的方式。
u PLD方式：器件已经制造好，用户自己编程便可实现各种功能。

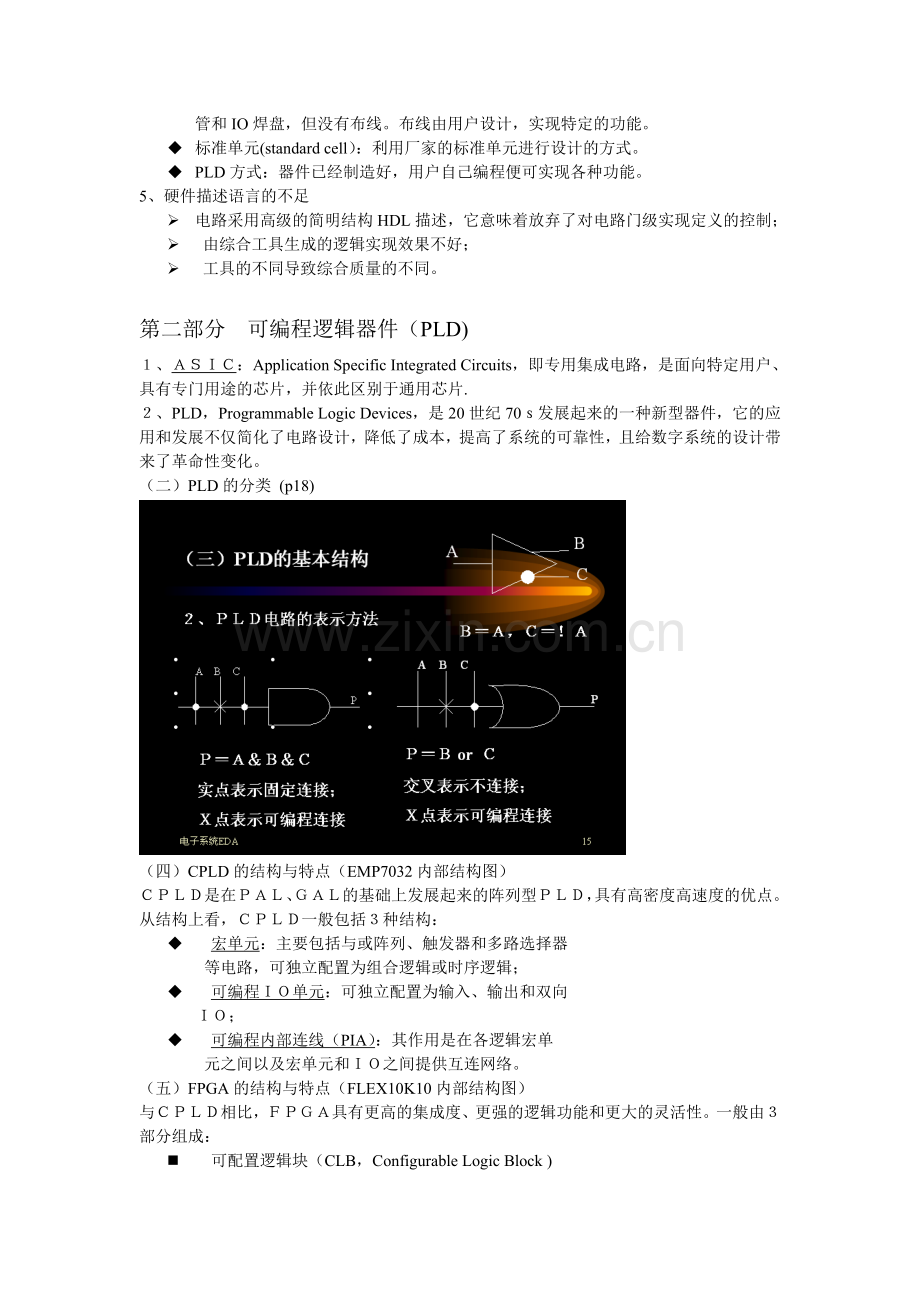

5、硬件描述语言的不足
Ø 电路采用高级的简明结构HDL描述，它意味着放弃了对电路门级实现定义的控制；
Ø 由综合工具生成的逻辑实现效果不好；
Ø 工具的不同导致综合质量的不同。

第二部分　可编程逻辑器件（PLD)
１、ＡＳＩＣ：Application Specific Integrated Circuits，即专用集成电路，是面向特定用户、具有专门用途的芯片，并依此区别于通用芯片.
２、PLD，Programmable Logic Devices，是20世纪70ｓ发展起来的一种新型器件，它的应用和发展不仅简化了电路设计，降低了成本，提高了系统的可靠性，且给数字系统的设计带来了革命性变化。
（二）PLD的分类 (p18)

（四）CPLD的结构与特点（EMP7032内部结构图）
ＣＰＬＤ是在ＰＡＬ、ＧＡＬ的基础上发展起来的阵列型ＰＬＤ，具有高密度高速度的优点。从结构上看，ＣＰＬＤ一般包括３种结构：
u 　宏单元：主要包括与或阵列、触发器和多路选择器
等电路，可独立配置为组合逻辑或时序逻辑；
u 　可编程ＩＯ单元：可独立配置为输入、输出和双向
ＩＯ；
u 　可编程内部连线（PIA）：其作用是在各逻辑宏单
元之间以及宏单元和ＩＯ之间提供互连网络。
（五）FPGA的结构与特点（FLEX10K10内部结构图）
与ＣＰＬＤ相比，ＦＰＧＡ具有更高的集成度、更强的逻辑功能和更大的灵活性。一般由３部分组成：
n 　可配置逻辑块（CLB，Configurable Logic Block )
n 　输入输出模块（ＩＯＢ）
n 　可编程互连线（ＰＩ）
n 片内RAM
（五）FPGA的结构与特点
１、可配置逻辑块（CLB，Configurable Logic Block )：是ＦＰＧＡ的基本结构单元，不仅能实现逻辑函数，还可以配置成ＲＡＭ等形式。其显著特点是内部有查找表（ＬＵＴ）;
２、输入输出模块（ＩＯＢ）：作用同ＣＰＬＤ;
３、可编程互连线（ＰＩ）：作用同ＣＰＬＤ，不同点是其布线延时不固定，与路径有关，而ＣＰＬＤ的固定。
4、片内ＲＡＭ：其读的速度（3－4ns）和写的速度（5ns）非常快，比任何片外解决方案快很多倍，可配置成各种形式。
六）在系统可编程（ISP）与边界扫描（BST)技术
１、在系统可编程:ＩＳＰ，In System Programmable，指的是对器件、电路板或整个电子系统的逻辑功能可随时进行修改或重构的能力。
２、边界扫描测试（ＢＳＴ）技术:由于器件越来越复杂，表面封装技术和电路板制造技术的进步，使得电路板的变小变密，传统的测试方法很难实现。
（七）PLD产品概述:ＰＬＤ的发展趋势
p 向大规模、高集成度方向发展；
p 向低电压、低功耗、低价格的方向发展；
p 向高速可预测延时方向发展；
p 在ＰＬＤ内嵌入多种功能模块；
p 向模数混合可编程的方向发展。
二、ＡＬＴＥＲＡ可编程逻辑器件
（二）ＭＡＸ７０００系列器件
MAX7000系列内部结构：组成模块:
(1)LAB: Logic Array Block，逻辑阵列块，内含１６个宏单元，是器件的主要组成部分；
(2)MC：Macrocell，宏单元，由逻辑阵列、乘积项选择矩阵和可编程触发器组成，用于实现各种逻辑；（宏单元结构图）
(3)EPT：Expander Product Term，扩展乘积项，用于辅助逻辑阵列实现复杂的逻辑；
(4)PIA：Programmable Interconnect Array，可编程连线阵列，把LAB相互连接构成所需的逻辑。这个全局总线是可编程通道，它把器件中任何信号源连到其目的地；MAX系列的PIA有固定的布线延时，而FLEX系列的布线延时与路径有关；
(5)I/O Control Block：I/O控制块，它允许每个I/O单独地配置为输入、输出和双向输入输出中的一种方式。（图）
(三)FLEX10K系列内部结构：小结
１）FLEX系列器件的特点：
1.容量大，用于实现复杂的电路和系统
2.内部含有ROM/RAM；
3.内部含LUT，尽量采用查表法实现逻辑函数；
4.FLEX器件内部布局布线的延时与路径有关。
２）器件的特性设定
1.电压摆率（Slew-Rate）设定：设置低噪声／高速度方式；
2.漏极开路（Open-Drain）设定：
3.多电压（MultiVolt）I/O接口：FLEX10K的核和外围IO可以工作于不同的电压，其中Vccin引脚为内核和输入缓冲器提供工作电压，Vccio为I/O引脚提供工作电压。
第三部分　可编程逻辑器件开发软件

第四部分:基于原理图输入的数字电路（系统）设计
2参数化计数器的使用（ lpm_counter）
1）输入信号选择
n 　data[]：数据输入，用于预置数；
n 　clock：输入时钟；
n 　clk_en：输入时钟使能；
n 　cnt_en：计数器使能；
n 　updown：加（１）减（０）法选择；
n 　aclr：异步清零；
n 　aset：异步置数（AVALUE)；　
n 　aload：异步置数（data[])；
n sclr：同步清零；
n sload：同步置数（data[])；
n sset：同步置数（SVALUE）。
２）输出信号选择
u 　q[]：计数值输出；
u 　eq[15..0]：计数值译码输出：
　 q[]=0 eq[0]=1; q[]=1 eq[1]=1;……q[]=15 eq[15]=1;

3 参数化RAM/ROM的使用（ lpm_rom）
设计要点1：存储器输入输出的选择：
INPUTS 　　 　　　　　 OUTPUTS
address[] ：输入地址 　 　 q[]：存储器输出
Inclock ：输入锁存时钟
Outclock ：输出锁存时钟
memenab：使能
（六） 小结
（一）基于PLD的数字系统设计的优点
１、系统开发周期短
l 设计输入方法灵活多样；
l 软件仿真，错误自动定位
l 修改方便；
２、系统体积小
３、系统可靠性好
４、系统保密性好
５、价格？可进一步降低价格。
（二）系统的设计思想
１、TOP-DOWN：用于设计性能级：概念－〉产品说明书（性能指标）－〉系统输入输出图（黑匣子）；
功能级：系统输入输出图－〉系统框图（功能划分）－〉功能实现－〉仿真－〉网表；
结构级：原理图网表－〉版图布局－〉版图布线－〉后仿真－〉网表
物理级：基本逻辑单元的设计。
重要概念：
l from concept to netlist;
l from concept to layout;
l from concept to product;
２、bottom-up：用于实现基本逻辑单元－〉子功能模块－〉子系统－〉系统
（三）基于MAXPLUS II的系统设计流程
３.1概念－〉功能模块
３.2设计输入
１、原理图输入方法
l 最基本的方法；
l 充分利用已有基本单元，74XX等；
l 缺点：不够灵活（虽然编译时可自动消除冗余电路），如３２位加法器等。
例１：多路选择器
输入信号：in1[3..0],in2[3..0],in3[3..0],d[2..0]；
输出信号：q[3..0]；
要求：d[]=110时，q[]=in1[]; d[]=101时q[]=in2[]；d[]=011时q[]=in3[]；
点评：该多路选择器不属于常规电路，没有现成的电路（74XX），用原理图输入非常麻烦，但用文本输入则方便快捷。
SUBDESIGN trymux
(
in1[3..0],in2[3..0],in3[3..0],d[2..0] :INPUT;
q[3..0] :OUTPUT;
)
begin
defaults
q[]=GND;
end defaults;
case d[] is
when B"110"=>q[]=in1[];
when B"101"=>q[]=in2[];
when B"011"=>q[]=in3[];
end case;
end;
例2：地址发生器
输入信号：clk；
输出信号：111->110->101->011->110…;
要求：每来一个时钟脉冲，产生循环地址110、101、011；初始值为111。
点评：1）本地址发生器也不是规范电路，用原理图输入方法非常麻烦，但用AHDL非常方便；2）在AHDL中，状态机是非常好用的工具，可方便地实现各种时间序列，如计数器、序列发生器、地址发生器、波形发生器等。

3.3 设计编译
编译的功能为：逻辑综合、逻辑试配
1、选择一个器件系列，不知具体选用哪个型号时选AUTO；
2、打开Design Doctor，进行错误检测和错误定位；
3、打开保护位：
l 选择是否设置保护位；
l 选择保留资源（reserved sources）的比例；I/O和逻辑单元一般留10%，使器件留有修改的余地。
4、选择全局的项目逻辑综合方式：选择是否自动选全局clock、clear、preset、output enable（缺省）；
5、打开FLOOR PLAN EDITOR观察试配结果
l 可以为某些型号指定引脚号；
l 一般不能全部指定，否则影响试配的成功；
3.4 设计仿真
１、编辑输入波形，注意要覆盖设计电路的所有功能；
２、输入/输出信号可以从SNF选择，把有用的、关键的信号选出，不重要的中间波形可不选；
３、信号可选group形式或单个形式；
４、选择前仿真还是后仿真；
５、结果不对时，重新设计电路。
3.5 设计的下载
１、用编程卡＋主编程器＋适配器下载；
２、用BYTE BLASTER/BIT BLASTER下载（ISP器件）；
３.5 通电试验
１、每个VCC 与GND之间要加0.1μF的电容；
２、通电后器件微微发热，是正常现象；
３、学会一些调试手段和方法；
（三）系统设计的要点
１、概念－〉功能模块的能力训练；
２、熟练运用三种设计输入方法，特别是综合运用原理图输入和文本输入方法；文本输入方法中必须掌握组合逻辑电路和状态机的设计方法；
３、熟练掌握以上数字系统设计的各个环节。
第五部分　 Verilog HDL
(一) 硬件描述语言的概念
n 硬件描述语言（Hardware Description Language），是电子系统硬件行为描述、结构描述、数据流描述的语言。
n 硬件描述语言诞生原因：在计算机辅助电子设计的过程中，逻辑图、分立元件作为整个越来越复杂的电子系统的设计已经不适应，需要一种硬件描述语言来作为EDA工具的工作语言。

二、Verilog HDL语言介绍
１、Verilog HDL实例
module adder1(cout,sum,a,b,cin,enable);　／／模块声明
output[7:0] sum;　／／输出声明
output cout;
input[7:0] a,b;　／／输入声明
input cin,enable;
reg cout;　／／变量类型声明
reg[7:0] sum;
always@(posedge enable)　／／always语句
begin
{cout,sum}=a[7:0]+b[7:0]+cin;
end
endmodule
2、Verilog HDL程序基本结构
module<顶层模块名>（输入输出端口列表）
output 　端口名1，。。。，端口名N；
input　端口名1，。。。，端口名M；
wire //结果信号名
assign
always@(敏感信号表达式)
begin
end
元件例化：and myand(a,b,c);
Endmodule
3、Verilog HDL中逻辑功能的定义
1)用assign语句
Assign F=~((A&B)|(C&D));
2)用元件例化
And myand3(f,a,b,c);
3)用always@语句描述各种逻辑功能
(二) 数据类型及常量、变量
１、常量的表示
8’b11000101
8’hc5
197
6’b1001xx-------------不定值
8’b1010zzzz----------高阻态
Parameter SEL=8, CODE=8’ha3;
2、变量的表示
Wire 数据名1，。。。，数据名n；
Verilog HDL的缺省输入输出信号类型，只能用assign赋值，取值为0,1,x,z。
Reg 数据名1，。。。，数据名n；
Reg[7:0] data;
Reg[7:0] mymem[1023:0]
变量小结：
s型变量:其输出始终根据输入的变化而更新其值的变量，它一般指硬件电路中的各种物理连接。如wire变量。
2.register变量：它对应的是具有状态保持作用的电路元件，如触发器、寄存器等。如reg, integer变量。
3.register与nets变量的根本区别：前者有记忆性，后者无。
（三）运算符及表达式

６、缩减运算符
&：与;~&：与非;|：或;~|：或非;^：异或;^~, ~^：同或
缩减运算符是单目运算符，对单个操作数进行运算。
例若定义 reg[3:0] a;
则：b=&a等效为
　　b=a[0]&a[1]&a[2]&a[3];
又如，若A=5’b11001，则
&A=0;
|A=1;
７、移位运算符
>>：右移 <<：左移; 例：若A=5’b11001，则A>>2的值为：5‘b00110
８、条件运算符----？：
是一种三目运算符，对三个操作数进行运算。其用法如下：
Signal=condition? true_expression : false_expression
Condition=1时执行true_expression，condition=0时执行false_expression.
９、位拼接运算符：｛　｝
作用：把两个或多个信号的某些位拼接起来。
例如：全加器的描述
input[3:0] ina,inb; ina+inb+cin的进位自动放入
input cin;
output[3:0] sum;
output cout; assign {cout, sum}=ina+inb+cin;
（三）运算符及表达式：运算符的优先级
不清楚优先级时，用扩号（）来控制运算的优先级。

（四）赋值语句
１、连续赋值语句（continue assignments）assign为连续赋值语句，它对wire型变量进行赋值。例如：assign c=a&b；这里a b c为wire型变量，a和b信号的任何变化都随时反映到c上来，因此称为连续赋值方式；
２、过程赋值语句（procedural assignments)对寄存器型(reg)变量进行赋值。分为非阻塞赋值语句和阻塞赋值语句。
（１）非阻塞赋值（non-blocking）：b<=a;
特点：非阻塞赋值必需在块结束时才完成赋值操作，即b的值不是立刻就变的。
（２）阻塞赋值（blocking)：b=a;
特点：赋值语句结束时就完成赋值操作，即b的值在赋值语句结束后立刻就变。
（五）条件语句
1、if –else语句(p144)
语句若为多句，用begin-end括起来。
2、case语句(p145)
要点：敏感表达式一般为一个变量或表达式；一般要列出敏感表达式的所有可能取值，不能穷举时，剩余其它情况执行 default语句;
2）casez与casex语句
当case的分支取值每些位为高阻z，那末对这些位不予比较，只比关注别的位的比较结果，这时用casez语句；当case的分支取值每些位为高阻z或不定值x，那末对这些位不予比较，只比关注别的位的比较结果，这时用casex语句；可以用“？”标识x或z，表示无关值.如：
Casez(select)
4’b???1: out=a;
4’b??10: out=b; ／／优先编码器
4’b?100: out=c;
4’b1000: out=d;
endcase
3、条件语句小结：
1）使用条件语句时，应注意列出所有条件分支，否则编译器认为条件不满足时，会引进一个触发器保持原值；
2）不可能列出所有分支时，if 语句后加else，case语句最后加default语句；
例6.9：
Module burried_ff(c,b,a);
Output c;
Input b, a;
Reg c;
Always @ (a or b)
begin
if ((a==1)&&(b==1)) c=1;
end
endmodule
实现的功能为 实现的电路为

例6.10
Module tryand2(c,b,a);
Output c;
Input b, a;
Reg c;
Always @ (a or b)
begin
if (a==1)&&(b==1) c=1;
else c=0;
end
endmodule
实现的功能为 实现的电路为

（六）循环语句：for 语句
For(表达式１；表达式２；表达式３）
表达式1：循环变量初值；表达式２：循环结束条件；表达式３：循环变量增值。
Module voter7(pass,vote);
Output pass;
Input [6:0] vote;
Reg [2:0] sum;
Integer i;
Reg pass;
Always@(vote)
Begin
　sum=0;
　for(i=0;i<=6;i=i+1)
　if(vote[i]) sum=sum+1;
　if(sum[2]) pass=1;//4人以上为１。
　else pass=0;
end
（七）结构说明语句：always@语句
格式：always@(<敏感信号表达式>)
敏感信号表达式：又称敏感表，当该表达式的值改变时，就会执行一遍块内的语句。例如：
always@(in0 or in1 or in2 or in3);
always@(posedge clk or negedge clear);上升沿posedge;下降沿negedge
（八）语句的顺序执行与并行执行
always@块内的语句按照指定的顺序执行;always@块语句、assign语句、元件例化语句之间并行执行。

module serial1(q,a,clk);
input clk;
output q,a;
reg q,a;
always@(posedge clk)
begin
q=~q;
a=~q;
end
endmodule
module serial2(q,a,clk);
input clk;
output q,a;
reg q,a;
always@(posedge clk)
begin
a=~q;
q=~q;
end
endmodule

再如：

module paral1(q,a,clk);
input clk;
output q,a;
reg q,a;
always@(posedge clk)
begin
a=~q;
end
always@(posedge clk)
begin
q=~q;
end
endmodule
module paral2(q,a,clk);
input clk;
output q,a;
reg q,a;
always@(posedge clk)
begin
q=~q;
end
always@(posedge clk)
begin
a=~q;
end
endmodule

注：两个模块的功能是一样的！
（九）不同抽象级别的Verilog HDL模型
Verilog HDL的门级描述（p179）：调用门原语（primitive)进行电路描述。
Verilog HDL行为级描述（p180）：用各种语句进行电路描述。
对于设计者而言，采用的描述级别越高，设计越容易。但对综合器而言，有可能无法将某些抽象级别高的描述转化为电路。因此设计者应了解综合器的性能。
第六部分：用Verilog HDL语言设计数字电路
一、常用组合电路的设计
（一）、基本门电路的设计
１）调用门原语的描述方法
module gate1(f,a,b,c,d); 2）用assign语句描述
input a,b,c,d; module gate1(f,a,b,c,d);
output f; input a,b,c,d;
nand(f1,a,b); output f;
and(f2,b,c,d); assign f=(!(a&b))|(b&c&d);
or(f,f1,f2); endmodule
endmodule

3） 用always语句的描述方法
module gate1(f,a,b,c,d);
input a,b,c,d;
output f;
reg f;--------------------注意
always@(a or b or c or d)
begin
f=!(a&b)|(b&c&d);
end
endmodule
（二）、编码译码器
１、３－８译码器
module decoder_38(out,in);
output[7:0] out;
input[2:0] in;
reg[7:0] out;
always@(in)
begin
　case(in)--------------------------设计要点：采用case语句。
3'd0:out=8'b11111110;
3'd1:out=8'b11111101;
3'd2:out=8'b11111011;
3'd3:out=8'b11110111;
3'd4:out=8'b11101111;
3'd5:out=8'b11011111;
3'd6:out=8'b10111111;
3'd7:out=8'b01111111;
　 Endcase------------------------此处加不加default语句？？
end
endmodule
（二）、编码译码器
２、８－３优先编码器 要点：用if-else语句。

module try83coder(none_on,outcode,a,b,c,d,e,f,g,h);
output none_on;
output[2:0] outcode;
input a,b,c,d,e,f,g,h;
reg[3:0] outtemp;
assign {none_on,outcode}=outtemp;
always@(a or b or c or d or e or f or g or h)
begin if(h) outtemp=4'b0111;
else if(g) outtemp=4'b0110;
else if(f) outtemp=4'b0101;
else if(e) outtemp=4'b0100;
else if(d) outtemp=4'b0011;
else if(c) outtemp=4'b0010;
else if(b) outtemp=4'b0001;
else if(a) outtemp=4'b0000;
else outtemp=4'b1000;
end
endmodule

用case语句实现8-3优先编码器

module try83coder(none_on,outcode,a,b,c,d,e,f,g,h);
output none_on;
output[2:0] outcode;
input a,b,c,d,e,f,g,h;
reg[3:0] outtemp;
assign {none_on,outcode}=outtemp;
always@(a or b or c or d or e or f or g or h)
begin casez({a,b,c,d,e,f,g,h})
8’b???????1: outtemp=4'b0111;
8’b??????10 : outtemp=4'b0110;
8’b?????100: outtemp=4'b0101;
8’b????1000: outtemp=4'b0100;
8’b???10000: outtemp=4'b0011;
8’b??100000: outtemp=4'b0010;
8’b?1000000: outtemp=4'b0001;
8’b10000000: outtemp=4'b0000;
default: outtemp=4’b1000;
endcase
end
endmodule

３、BCD-7段码译码器
二、常用时序电路模块的设计

1、D触发器1：基本D触发器
Module DFF(Q,D,CLK);
Output Q;
Input D,CLK;
Reg Q;
Always@(posedge CLK)
begin
Q=D;
end
endmodule
2、D触发器2：带置位和清零端
Module DFF(Q,D,CLK,CLR,PRESET);
Output Q;
Input D,CLK,CLR,PRESET;
Reg Q;
Always@(posedge CLK or posedge PRESET )
begin
If(PRESET) Q=1;
else if(CLR) Q=0;
else Q=D;
end
endmodule

3、数据寄存器 （特点：边沿敏感）

Module reg8(data_in,data_out, clk,clr);
Input[7:0] data_in;
Input clk,clr;
Output[7:0] data_out;
Reg[7:0] data_out;
Always@ (posedge clk or posedge clr)
begin
if(clr) data_out=0;
else data_out=data_in;
end
endmodule

4、移位寄存器

Module shifter(din,clk,clr,dout);
Input din,clk,clr;
Output[7:0] dout;
Reg[7:0] dout;
Always@(posedge clk)
Begin
If(clr) dout=8’b00000000;
else
begin dout=dout>>1; dout[7]=din; end
end
endmodule

5、8位加法/减法计数器

module counter(d,clk,clear,load,up_down,q)
input[7:0] d;
input clk,clear,load,up_down;
output[7:0] q;
reg[7:0] cnt;
assign q=cnt;
always@(posedge clk)
begin
if(!clear) cnt=8’h00;
else if(load) cnt=d;
else if(up_down) cnt=cnt+1;
else cnt=cnt-1;
end
ednmodule

问题：1、该计数器的特点？2、任意进制计数器的设计？
6、模60BCD码计数器

module count_60(qout,cout,data,load,reset,clk);
output[7:0] qout;
output cout;
input[7:0] data;
input load,clk,reset;
reg[7:0] qout;
always@(posedge clk)
begin
if(reset) qout=0; //同步复位
else if(load) qout=data; //同步置数；
else
begin
if(qout[3:0]==9) //模10控制
begin
qout[3:0]=0;
if(qout[7:4]==5) qout[7:4]=0; //模60控制；
else qout[7:4]=qout[7:4]+1;
end
else qout[3:0]=qout[3:0]+1;
end
end
assign cout=(qout==8b’01011001)?1:0; //进位控制；
endmodule

三、有限状态机
1、状态机的概念
moor状态机：输出只与当前状态有关；mealy状态机：输出与当前状态和输入有关；
2、moor状态机的实现：用case　语句和else-if语句实现。

module moor_fsm(clk,reset,in,state_out);
input clk, reset, in;
output state_out;
reg state_out;
reg[3:0] current, next;
parameter ST1=4'b0001, ST2=4'b0010, ST3=4'b0100, ST4=4'b1000;
always@(posedge reset or posedge clk)
begin
if(reset) begin state_out=0; current=ST1;end
else begin
case(current)
ST1:begin state_out=0;
if(in) next=ST2;
else next=ST1;end
ST2:begin state_out=1;
if(in) next=ST3;
else next=ST2;end
ST3:begin state_out=1;
if(in) next=ST4;
else next=ST3;end
ST4:begin state_out=0;
if(in) next=ST1;
else next=ST4;end
default: n
